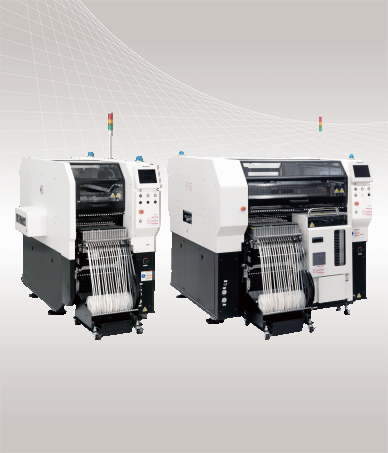

モジュラーマウンター VMシリーズ

VMシリーズ

多彩なバリエーションで高速生産から多品種少量・試作生産にまで柔軟に対応する、コンパクトでハイパフォーマンスなエントリーモデル。

VM101

  • ±30 μmの装着精度で高生産性を実現
  • 最高タクト 42,000 cph
  • 最大部品種 80品種 8 mmテープ換算
  • 装着ヘッド 16、8、4ノズルヘッド(NH)から選択
  • 供給部仕様 固定供給部、交換台車、トレイフィーダー

VM102

  • 汎用性高い1ヘッドソリューション
  • 最高タクト 32,100 cph
  • 最大部品種 160品種 8 mmテープ換算
  • 装着ヘッド 14ノズルヘッド(NH)
  • 供給部仕様 固定供給部、交換台車、トレイフィーダー

「モジュラーマウンター VMシリーズ」 カタログダウンロード

「モジュラーマウンター VMシリーズ」 詳細資料ダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。


「モジュラーマウンター VMシリーズ」 仕様説明書申し込み

既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。

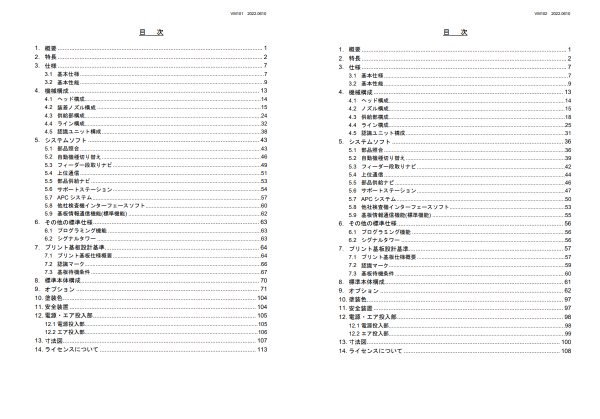

VMシリーズ仕様説明書目次

VMシリーズ仕様説明書目次

「モジュラーマウンター VMシリーズ」の特長・効果

多彩なバリエーションでお客様の生産形態に柔軟に対応

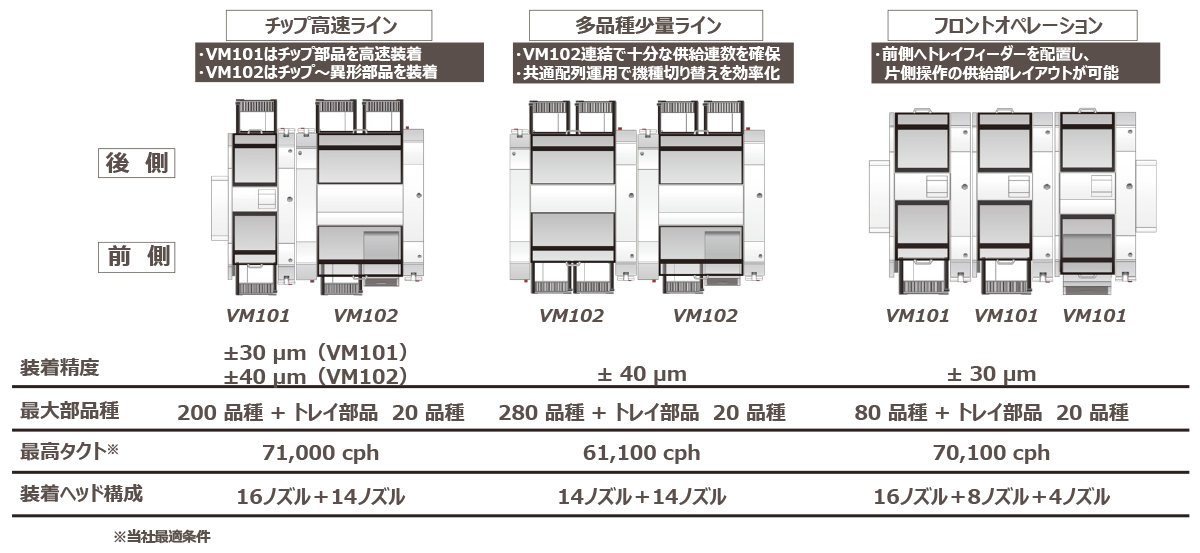

VMシリーズバリエーション

チップ部品(0402)〜大型異形部品まで対応

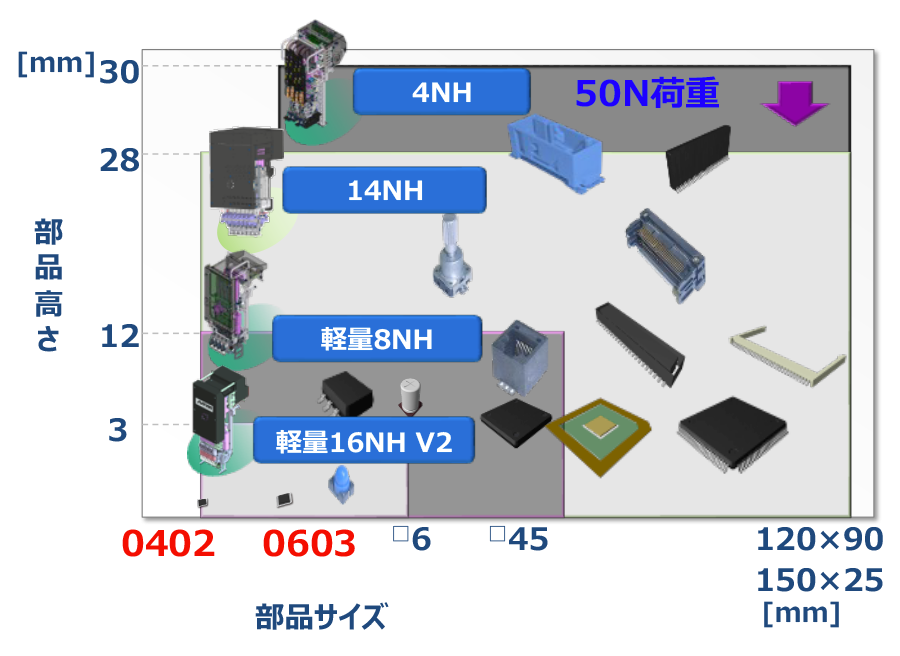

部品対応領域


部品対応領域図

VM101

基板にあわせて最適な装着ヘッドを選択

NPM Xシリーズヘッド搭載

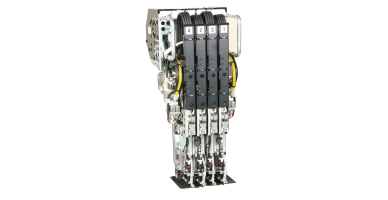

軽量16NH V2

軽量16NH V2

42,000 cph/チップ
部品高さ : H≦3 mm
装着精度 : ±30 μm/チップ

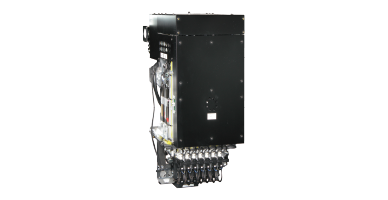

軽量8NH

軽量8NH

22,500 cph/チップ
部品高さ : H≦12 mm
装着精度 :
 ±30μm/チップ
 ±30μm/ QFP □12 mm~
 ±50μm/QFP 〜12 mm



4NH

4NH

8,200 cph/チップ
部品高さ : H≦30 mm
装着精度 : ±30 μm/QFP


VM102

1ヘッド完結 14ノズルヘッド搭載

ワンヘッドで、□14 mm部品まで14ヶ/ターン吸着可能


14NH

14NH

32,100 cph
部品高さ : H≦28 mm ※専用ノズル使用
装着精度 :
 ±40 μm/チップ
 ±50 μm/QFP 〜□12 mm
 ±30 μm/QFP □12 mm〜
