電子部品実装システム – RG131/RG131-S

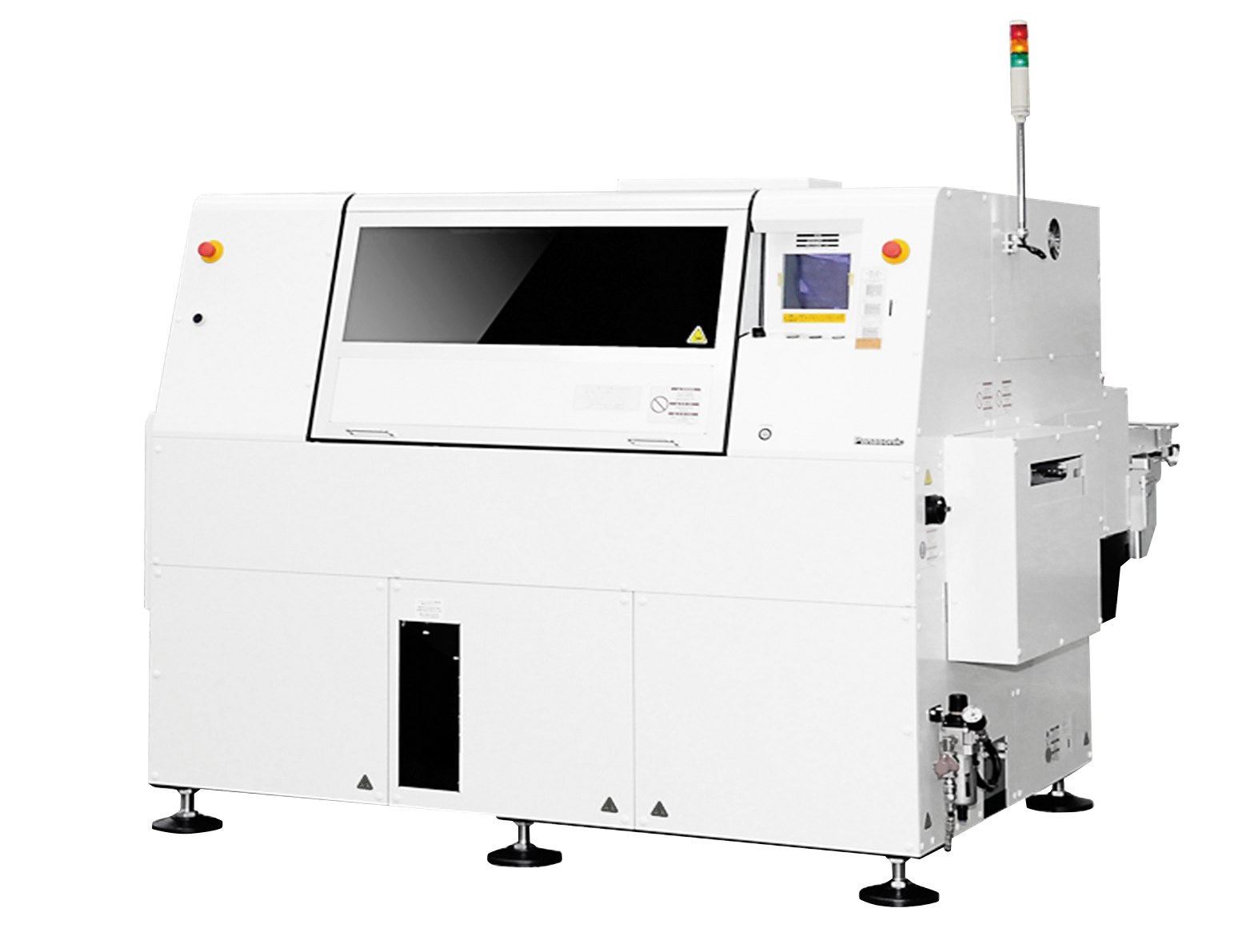

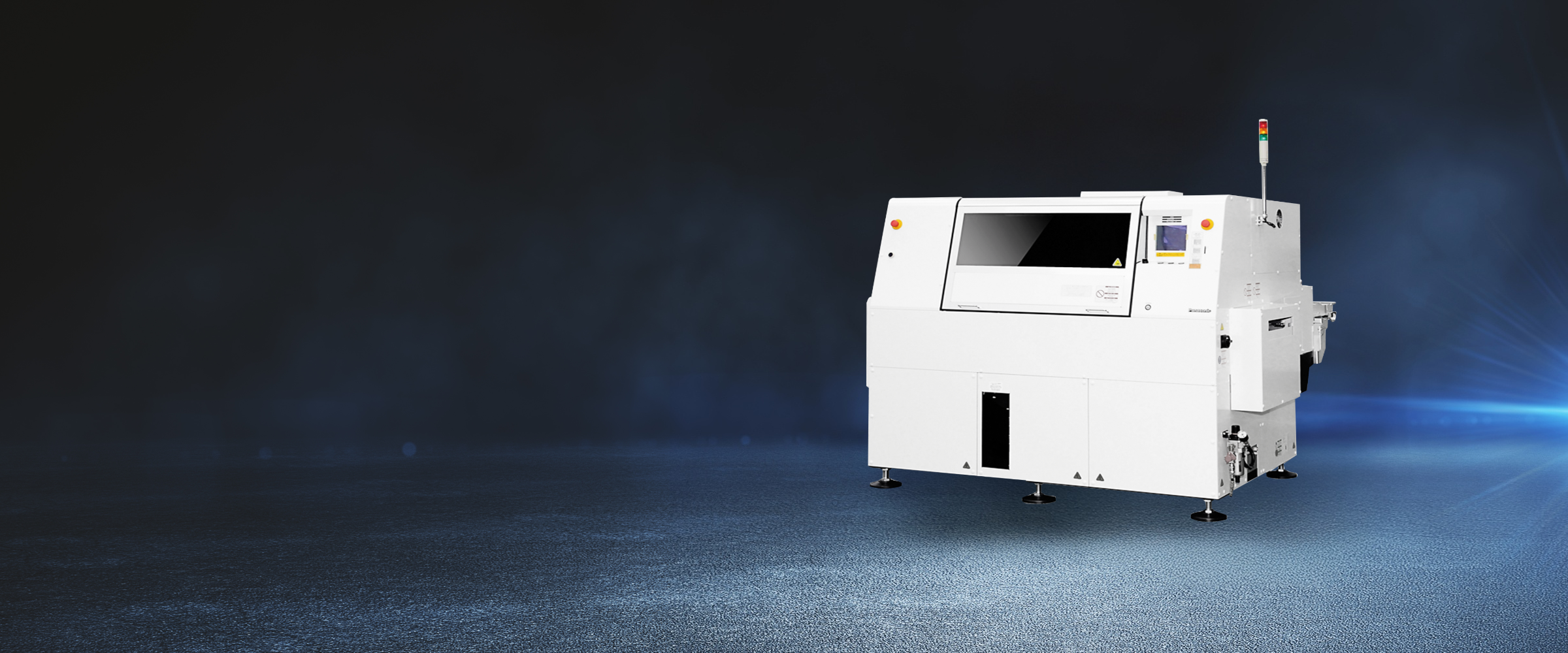

高密度ラジアル部品挿入機 RG131/RG131-S
当社独自の挿入方式で高品質・高生産を実現する高密度ラジアル挿入機
強み・特長
高生産性
高速挿入
部品供給部シーケンス方式の採用により、従来の2ピッチ仕様の標準部品に加え、3ピッチ仕様または4ピッチ仕様の大型部品においても、0.25 s / 点で高速挿入を実現します。

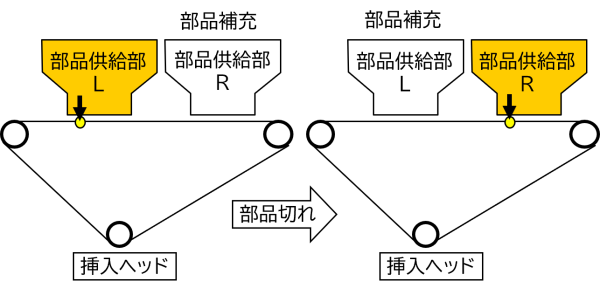

高効率生産の実現
搭載連数80連機では、部品供給部2分割方式を採用し、大量生産から多品種少量生産まで生産形態に合わせて運転モード（接続モード、準備モード、交換モード）を選択可能。部品切れ、機種切り替え時の設備停止時間の低減を図り、稼働率・生産性の向上を実現しました。 （図は交換モードの事例）
高密度挿入

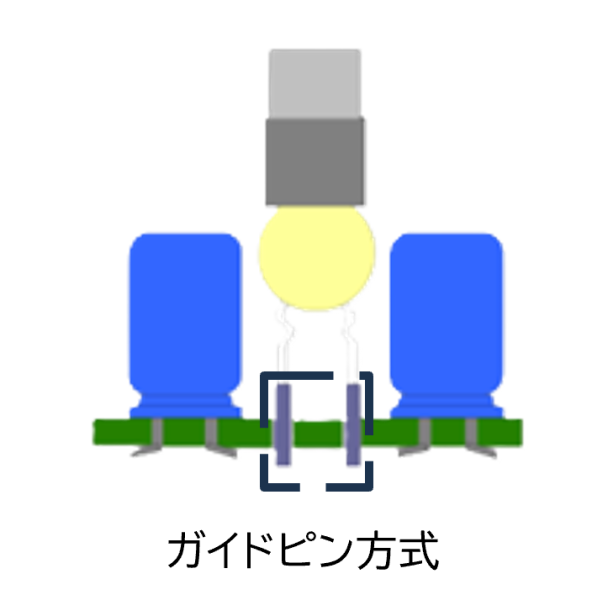

ガイドピン方式
ガイドピン方式により部品が入る隙間さえあれば ( 部品間隙間0.5 mm ) 挿入可能で、高密度挿入を実現できます。
大型部品の高密度挿入
2.5 mm, 5.0 mm, 7.5 mm、10.0 mmの4ピッチ仕様を実現し、2.5 mmの小型部品から10.0 mm,φ18 mmの大型部品まで1台で、挿入が可能となりました。

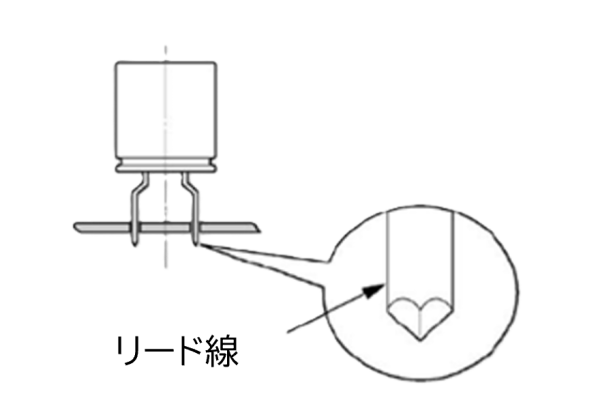

挿入率の安定化
電子部品のリード線をV字型にカットすることで、ガイドピン先端上にある穴に乗りやすくし、挿入率の安定を図ります。
基板対応

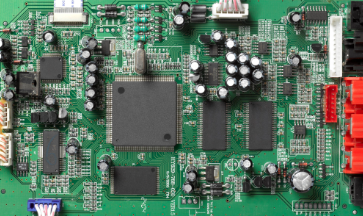

大型基板対応オプション
最大650 mm × 381 mmサイズの基板まで穴認識 / 挿入が可能です。
基板2枚搬送オプション
基板を2枚XYテーブルに搬入し、1工程で2枚の基板を生産します。
基板ロ－ディング時間を半減し、生産性を向上できます。
主な仕様
| RG131/RG131-S | |
|---|---|
| 基板寸法 | L 50 x W 50 ~ L 508 x W 381 |
| 挿入タクト | 0.25 s / 点 ~ 0.6 s / 点 |
| 部品搭載数 | RG131：80 ( 連結モード時 )、40 ＋ 40 ( 交換モード時 ) RG131-S ：40 |
| 対象部品 | ピッチ2.5 mm 、5.0 mm 、7.5 mm 、10.0 mm 高さHn = Max.26 mm 直径D = Max.18 mm 抵抗、電解コンデンサー、セラミックコンデンサー、LED、トランジスター、フィルター、抵抗ネットワーク |
