電子部品実装システム – SPV-DC

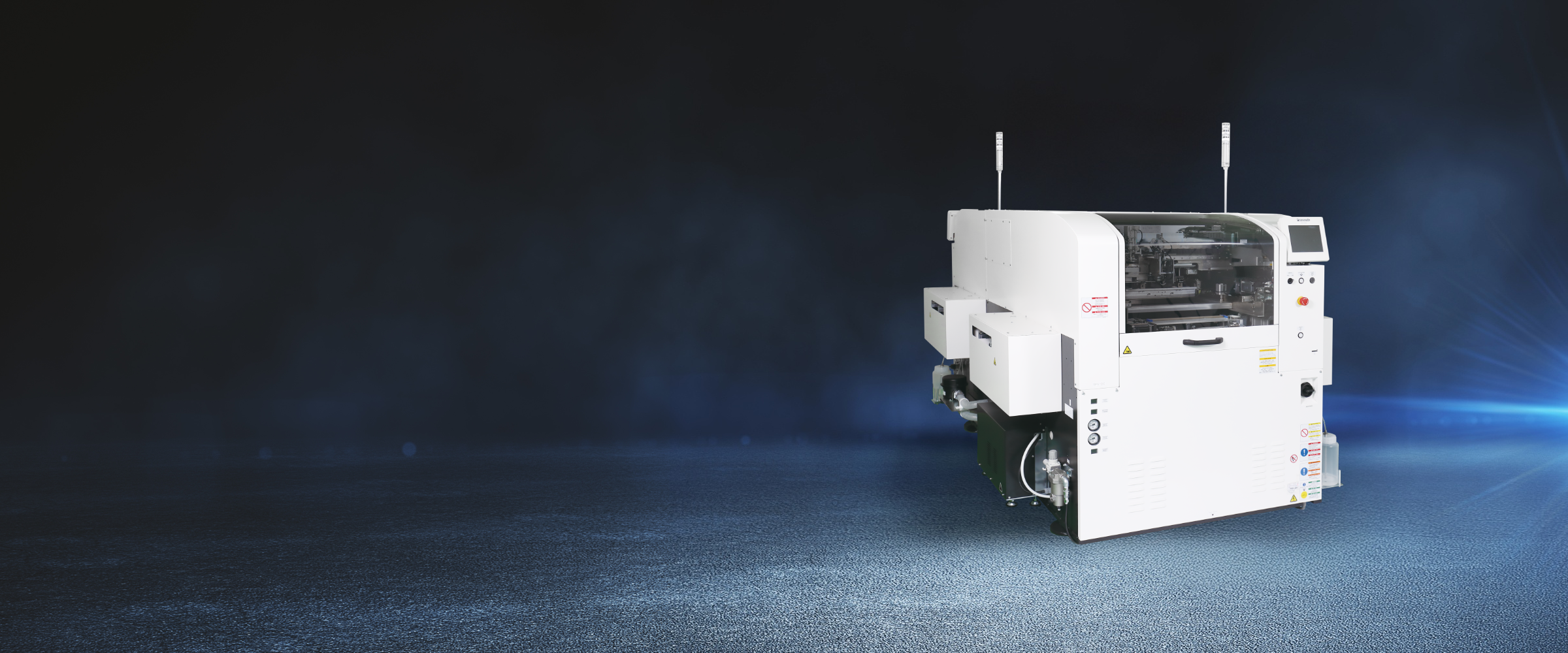

スクリーン印刷機 SPV-DC
高効率生産とデュアルレーンをコンパクトに実現した印刷機
強み・特長
*1：資料のダウンロードには会員登録が必要です。 会員登録後は弊社Webサイト上の資料を全て閲覧できます。
*2：既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。
高い生産性
高速生産
同一機種を前後の印刷ステージで印刷することにより、高速生産ラインへの対応が可能です。
ノンストップ機種切り替え
片側ステージ生産中の次機種段取りが可能なため、機種切り替え時間ゼロを実現できます。
はんだ自動供給 ( オプション )
はんだポットを2個搭載することにより4時間の連続稼働が可能です。
高い印刷品質
マスク吸着版離れ
テンションが緩んだマスクでも、マスクを吸着することで基板とマスクを密着させます。また、版離れも吸着したまま版離れをすることで、均一に版離れを行い安定した品質を維持できます。
ハイブリッド式基板吸着
マスク上面から下面に空気の流れ発生させることではんだの抜け性を向上させました。
M2M ラインソリューション (APC-FB) ( オプション )
はんだ検査の計測データを解析し、印刷位置(X, Y,θ)を補正します。
主な仕様
| SPV-DC | |
|---|---|
| 基板寸法 | L 50 mm × W 50 mm ～ L 350 mm × W 300 mm |
| 印刷サイクルタイム | 13.0 s ( 6.5 s / 1枚 ). 印刷条件、クリーニング条件：当社推奨条件 ( 基板 L 250 mm × W 165 mm ) |
| 繰り返し位置決め | 2 Cpk ±5.0 μm 6σ 同一基板認識後の位置決め精度 上記位置決め精度は±5.0 μm ±3σ ( または ±2.5 μm ±1.5 σ ) の表記と同等です |
| スクリーン枠寸法 | L 736 mm × W 736 mm 、 L 650 mm × W 550 mm 、 L 550 mm × W 650 mm L 750 mm × W 750 mm 、 L 584 mm × W 584 mm |
