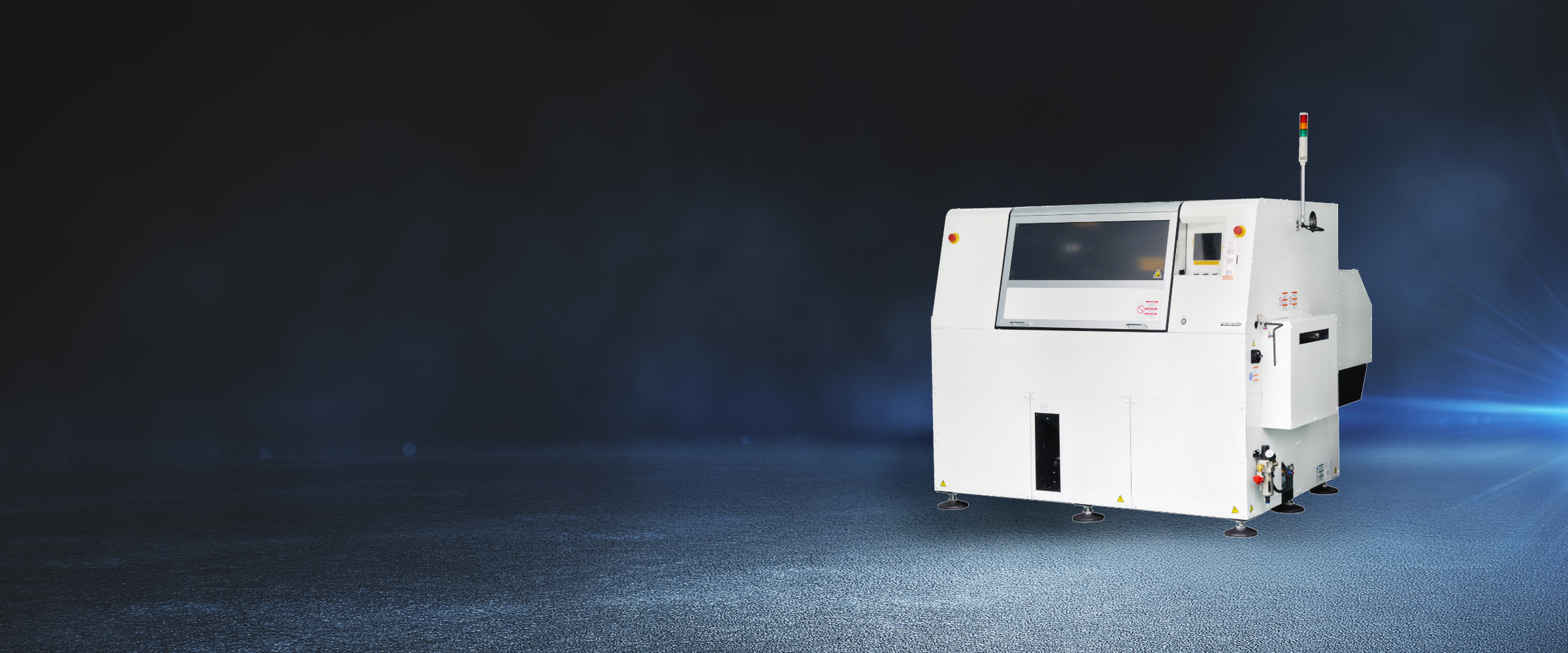

高速アキシャル部品挿入機　AV132

0.12秒/点の高速挿入・シーケンス方式の部品供給システム・縦型自走式フィーダーにより、高生産性を実現する高速アキシャル部品挿入機

AV132

アキシャル部品、ジャンパー線を高速挿入(0.12 s/点)する高速アキシャル部品挿入機です。部品供給部にシーケンス方式を採用し、稼働率を向上させました。

高生産性

挿入タクト0.12 s / 点の高スループットを実現。

高信頼性

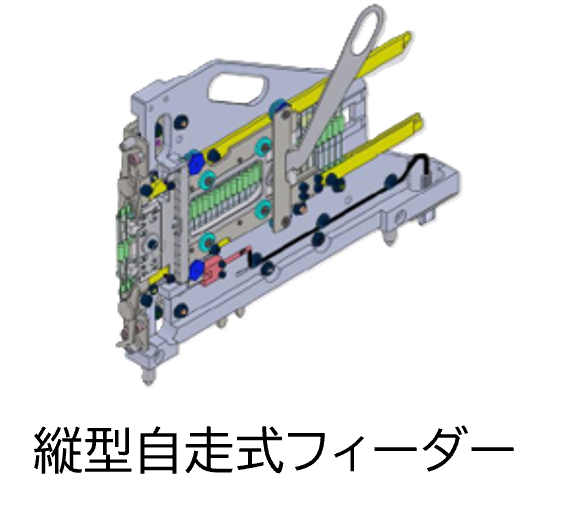

縦型自走式フィーダー・全域自己補正機能で、部品供給の信頼性向上と安定挿入を実現。

基板対応

大型基板対応オプションにより、最大650 mm × 381 mm サイズの基板まで穴認識・挿入が可能。

0.12 s / 点の高速挿入に加え、部品供給部シーケンス方式の採用により稼働率を向上します。

搭載連数80連機では、部品供給部2分割方式を採用し、大量生産から多品種少量生産まで生産形態に合わせて運転モード（接続モード、準備モード、交換モード）を選択可能。部品切れ、機種切り替え時の設備停止時間の低減を図り、稼働率・生産性の向上を実現しました。（図は交換モードの事例）

26 mm、52 mmフィーダーの混載が可能で、テーピング部品のリードを保持して確実に送ることができるため、部品供給の信頼性及び省スペース化を実現します。

挿入位置の全ての穴 (2穴) を位置認識し、最適な挿入位置補正を行い安定挿入を実現します。また回転補正、挿入ピッチ補正機能も可能で高精度な位置決め補正 (XY、θ、W) により高挿入率が実現できます。

最大650 mm × 381 mmサイズの基板まで穴認識 / 挿入が可能です。

基板を2枚XYテーブルに搬入し、1工程で2枚の基板を生産します。
基板ロ－ディング時間を半減し、生産性を向上できます。

	AV132
基板寸法	L 50 mm × W 50 mm ～ L 508 mm × W 381 mm
挿入タクト	0.12 s / 点
部品搭載数	NM-EJA5A：40 NM-EJA6A：40+40
対象部品	抵抗1 / 8 W、1 / 6 W、1 / 4 W、1 / 2 W、ジャンパー線 ( すずメッキ線 ) 、ダイオード、円筒形磁器コンデンサー
