リモートカメラシステム AW-UE70W/K

4Kインテグレーテッドカメラ

AW-UE70W [ホワイトモデル]
AW-UE70K [ブラックモデル]
本体希望小売価格 680,000円(税抜)

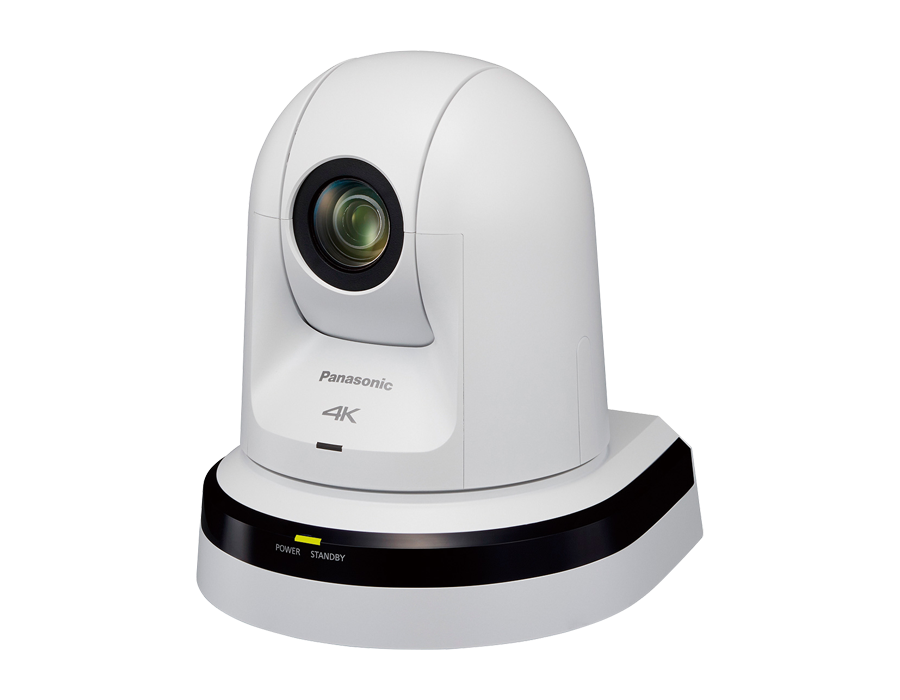

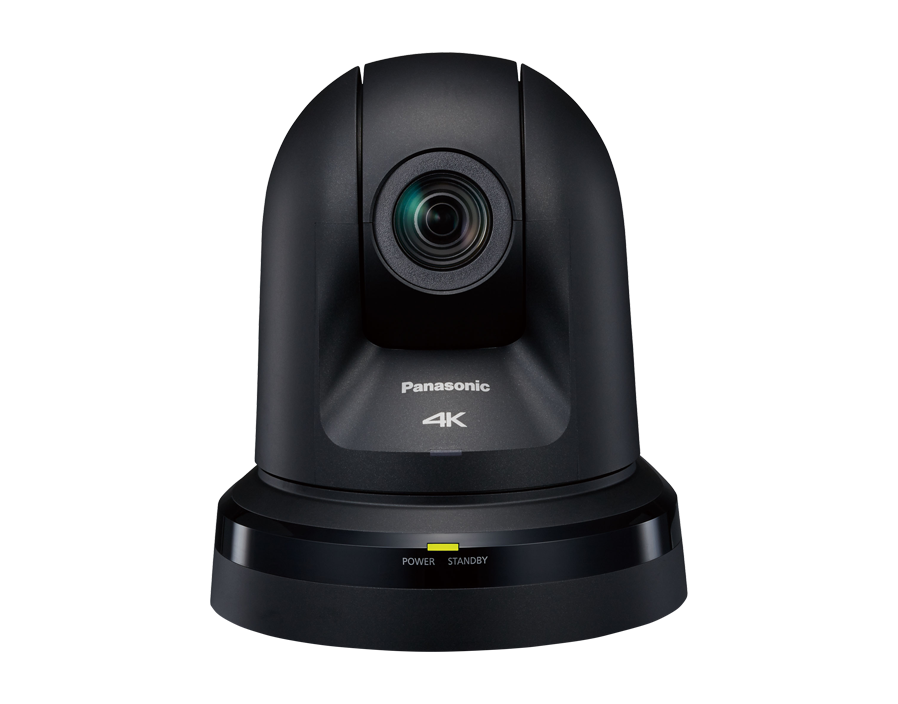

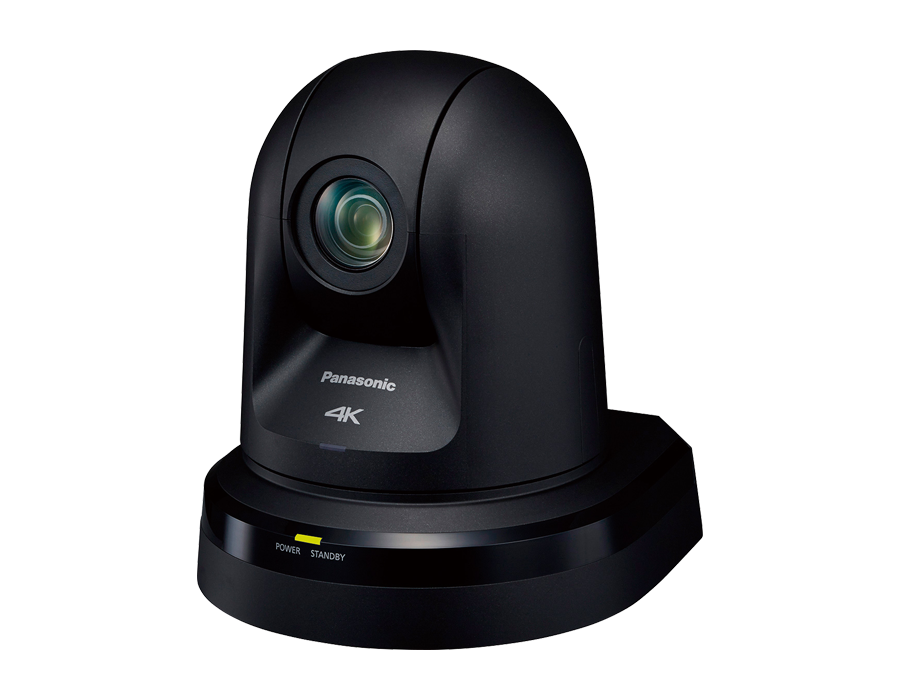

AW-UE70W/K本体画像 生産完了

AW-UE70W/K

  • AW-UE70W / AW-UE70K

主な機能・特長

  • 4K撮影での高画質ズームを実現する4ドライブレンズシステムを搭載

  • 4種類の出力端子を搭載。HDMI、USB、LANで4K映像を出力可能

  • 光学20倍/超解像30倍ズーム+デジタルエクステンダーズーム。1/2.3型 MOSセンサー搭載

  • ワンケーブルでリモートでの映像・オーディオ編集が可能

  • PoE+搭載で施工時の省線化、省コスト化を実現

4K画質で映像に奥行きが増す、IP映像出力がコンテンツを柔軟に届ける。
HDMI、USB、さらにはIP伝送によって4K映像を出力できるコンパクトサイズの回転台一体型4KカメラAW- UE70W/K。映画撮影用、放送局用の4Kカメラで培った技術力を投入し、様々なシーンで活用できる4Kインテグレーテッドカメラとして仕上げました。議場の撮影、冠婚葬祭場のコンテンツ制作、講義の収録など、一層高画質なコンテンツが求められるその現場で、4K撮影を実現します。
※ AW-UE70W/Kは、Crestron® 4K認定製品です。(リンク先は英語のページです)



ファームウェアダウンロードはこちら

テクノロジー

4K HDR

4K HDR

水平画角65.1°

水平画角65.1°

PoE+対応

PoE+対応

NDI HX upgradable icon

NDI® HXアップグレード対応

3G-SDI出力

3G-SDI対応

HDMI対応

HDMI対応

USB対応

USB対応

Crestron®

Crestron®

強み・特長

パナソニックのフィロソフィー

カメラシステム Philosophy Video

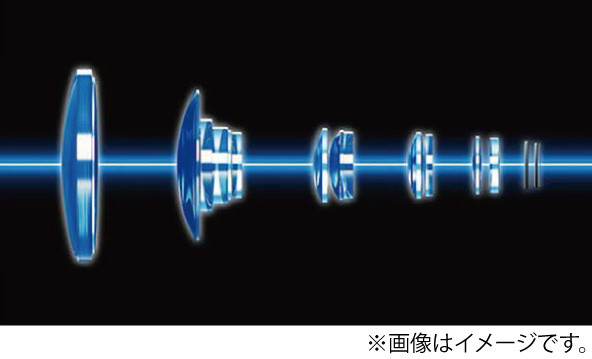

4K撮影での高画質ズームを実現する4ドライブレンズシステムを搭載

3つのズームレンズと1つのフォーカスレンズが同時に独立して駆動する、4ドライブレンズシステムを搭載しました。4つのレンズ群が別々に駆動するため、それぞれのレンズの大きさと駆動域を効率的に抑えることができ、高画質・高倍率ズーム機構とボディの小型化を実現。コンパクトながら、光学20倍ズームと高性能な超解像22倍ズーム(4Kモード)の搭載を実現しています。

4K撮影での高画質ズームを実現する4ドライブレンズシステムを搭載の画像



4種類の出力端子を搭載。HDMI、USB、LANで4K映像を出力可能

本体背面にHDMI/SDI/USB/LANの4種の出力端子を搭載。HDMIのみならず、LANやUSBでも4K映像を出力することができます。そのため、目的や環境にあわせた柔軟なシステムの構築を実現します。


■出力フォーマット


HDMI 2160/29.97p、2160/25p、1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/29.97PsF、1080/25PsF、1080/29.97p、1080/25p、720/59.94p、720/50p
SDI 1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/29.97PsF、1080/25PsF、1080/29.97p、1080/25p、720/59.94p、720/50p
USB 2160/5p、1080/30p、1080/25p、1080/15p、1080/12.5p、1080/5p、720/30p、720/25p、720/15p、720/12.5p、720/5p、360/30p、360/25p、360/15p、360/12.5p、360/5p

LAN

下記マルチストリーミング出力フォーマット表を参照ください。

マルチストリーミング出力フォーマット表(優先モード "IP" もしくは "IP(4K)" 選択時※1

設定 H.264 JPEG
CH1 CH2※2 CH3※2 CH4※3 CH1 CH2 CH3
解像度 IP選択時 1920×1080
1280×720※2
640×360※4
1280×720
640×360
320×180
1920×1080
1280×720※2
640×360
320×180※2
IP(4K) 選択時 3840×2160 640×360 320×180
フレーム
レート
IP
選択時
59.94 Hz 60/30/15/5 fps 30/15/5 fps 30/15/5 fps
50 Hz 50/25/12.5/5 fps 25/12.5/5 fps 25/12.5/5 fps
IP(4K) 選択時 59.94 Hz 30/15/5 fps 15/5 fps
50 Hz 25/12.5/5 fps 12.5/5 fps
ビットレート 4K時は最大50 Mbps、それ以外は最大24 Mbps
音声伝送 あり(AAC48 KHz)
PoE+ あり

※1:出力モードによって、一部制限があります。
※2:HDR OFF時に出力可。
※3:HDR OFFかつ60p以外選択時に出力可。
※4:HDR ON時に出力可。




新開発1/2.3型 MOSセンサー

新開発1/2.3型MOSセンサーとDSP(デジタルシグナルプロセッサー)を搭載。高感度・高解像度を実現しました。




高性能20倍/超解像30倍ズーム+デジタルエクステンダーズーム

光学20倍ズームに加え、超解像技術により、高い解像度を保ったまま30倍までのズーム(4Kモード時は22倍)が可能です。また、12倍のデジタルズームや4Kのフォーカスアシストとしても使用できる1.4倍、2.0倍、4.0倍、6.0倍、8.0倍のデジタルエクステンダーズームを設定可能。広い議場や教室での撮影に対応します。


高性能20倍/超解像30倍ズーム+デジタルエクステンダーズームの画像
高性能20倍/超解像30倍ズーム+デジタルエクステンダーズームの画像
高性能20倍/超解像30倍ズーム+デジタルエクステンダーズームの画像

※デジタルズームでは画質は劣化します。




ハイダイナミックレンジ(HDR)モード搭載

ダイナミック・レンジ・ストレッチャー(DRS)/デジタルノイズリダクション(DNR)に加え、ハイダイナミックレンジ(HDR)モードを搭載。露光時間の異なる2枚の画像を撮影して合成することで、逆光下でも白とびや黒つぶれを補正した視認性の高い映像を作り出すことができます。


ハイダイナミックレンジ(HDR)モード搭載の画像

※4Kモード時は使用できません。




安定した映像の撮影を可能にする光学式(FHD、4K)/4軸ハイブリッド画揺れ補正(FHD)

ドアの開閉や設置されている音響機器から生じる取り付け面の振動を検知して、光学式と電子式の両方の4軸で自動補正することで、映像のブレを軽減します。




カメラ1台での運用をサポートする、プリセット移動中の静止画出力に対応

プリセット再生中に映像をフリーズさせるFreeze During Preset機能を搭載。プリセット移動中に直前の静止画を出力させることで、振り回しの映像を表示させず、カメラ1台での運用が可能になります。


Freeze During Preset機能設定OFF/ONのイメージ画像



ナイトモード(自動切り替えに対応)

動物観察など通常では撮影が困難な低照度下においても、ナイトモードに切り替えることで、撮影が可能。また、周囲の照度にあわせて自動で切り替えができます。

※映像出力は白黒画像となります。

ナイトモード (自動切り替えに対応)の画像



光学式NDフィルター

光学式NDフィルターを搭載し、様々な照度下において最適な光量の調整ができます。




音声入力機能

オーディオのマイク入力、ライン入力に対応。入力された音声信号をSDI/HDMIへ重畳し、伝送することが可能です。また、IPへのAudio出力に対応。ALC(オーディオ自動レベル調整)機能に加えてイコライザー機能を使用でき、空調設備やプロジェクターなどからの低域音を軽減することで話をしている声をよりクリアにし、強調できます。




HDMIとSDIの両方を装備、外部同期信号の入力端子も搭載

SDI/HDMI出力では、2160/29.97p(HDMIのみ)、2160/25p(HDMIのみ)、1080/59.94p、29.97p、59.94i、29.97PsF、1080/50p、25p、50i、25PsF、720/59.94p、50pの映像フォーマットに対応。また、外部同期信号の入力端子を搭載し、BBS(Black Burst Sync)および3値同期に対応します。

※外部同期はSDI映像信号に同期します。HDMI映像信号やIP映像信号には同期しません。

4Kロゴ画像



USBによる映像・音声出力

USB Video Class 1.0、USB Audio Class 1.0に対応。USB経由での映像・音声出力ができるようになり、コミュニケーションソフトを活用したWeb会議、遠隔教育などへ、高画質Webカメラとして使用することが可能です。

4Kロゴ画像



microSDカード記録機能

本機に挿入したmicroSDカード(別売)へカメラの映像と音声をMP4フォーマットで記録できます。また、IPネットワークを活用することで、記録の開始/停止の外部制御、記録したファイルのダウンロードが行えます。

microSD(記録)対応フォーマット
2160/29.97p、2160/25p、1080/59.94p、1080/50p、1080/29.97p、1080/25p、720/59.94p、720/50p、720/29.97p、720/25p

※出力映像と同じフォーマットでの記録はできないことがあります。

4Kロゴ画像、microSDカード記録機能の画像



IP伝送でのフルHD映像出力とマルチストリーミング出力対応で用途に合わせた多彩なシステム構築が可能

HDMI、SDI、USB出力に加え、IP伝送での4K/フルHD映像出力に対応しました。IP伝送での4K映像出力については、最大毎秒30フレームのIP映像出力が1ch可能。フルHD画質では、最大毎秒60フレームのIP映像出力が可能です。1カメラあたり最大4ch※1でのマルチストリーミング出力(H. 264配信)と、14端末までの映像伝送に対応※2し、用途に応じた多彩なシステム構築を可能にします。

※詳細はマルチストリーミング出力フォーマット表をご覧ください。
※1:1920×1080 60 fpsの出力は1ch表示のみ。2ch以降は最大30 fpsの表示になります。また、JPEGでの出力は3chまでです。
※2:お使いのネットワーク環境に依存します。

4Kロゴ画像、HDMIロゴ画像



NDI®|HX対応により優れたライブストリーミングを実現

ライセンスの購入によりNDI®|HX対応へアップグレードすることが可能です。NDI®|HX対応により、高画質映像をリアルタイムにエンコードして伝送。IPデコーダーを使用せずにカメラ本体からスイッチャー(AV-HLC100※1)へ直接映像信号を入力することができます。


システム構成例の画像

※NDI®|HX モード時では4K映像出力ができません。
※詳細はパナソニック営業担当へお問い合わせください。ライセンスの購入は、【】をご確認ください。
※1:生産完了品。
※2:Power over Ethernet Plusの略。IEEE 802.3at準拠。
●NDI®とは、NewTek, Inc. によって開発されたIP利用における新しいライブ映像制作ワークフロー支援プロトコルです。
●NDI®はNewTek, Inc. の米国およびその他の国における登録商標です。
●ここでのNDI®|HXはHigh efficiency low bandwidth NDI®|HXを意味します。





PoE+の搭載でカメラ電源工事が不要。施工時の省線化、省コスト化を実現

PoE+規格対応のネットワーク機器(IEEE802.3at準拠)に接続することで、LANケーブル経由での電源供給が可能です。電源工事、電源コードの配線が不要になり、施工時の省線化や、施工コストの低減を実現します。

※Power over Ethernet Plusの略。


接続の例の画像



Webブラウザーでモニタリングをしながらカメラ制御。モバイル端末からの利用も可能

画像圧縮、IP伝送LSIを搭載。IPコントロールブラウザーを用いることで、遠隔地からのカメラ制御が可能、PC/MacやiPhone、iPad、Androidなどのモバイル端末からもIP映像のモニタリングやカメラのリモート制御を行うことができ、容易な運用を可能にします。


Webブラウザーでモニタリングをしながらカメラ制御。 モバイル端末からの利用も可能の画像

※対応ブラウザーの最新情報は「」をご覧ください。




リモートカメラコントローラーを活用して、ホールや議会場など大規模な撮影体制を構築

IP接続により、リモートカメラコントローラーAW-RP150GJ/RP60GJからHUB(スイッチングハブ)を経由して、最大100台のAW-UE70W/Kを制御することができます。また、最大5台のAW-RP150GJ/RP60GJからIP接続により1台のAW-UE70W/Kを制御することもできます。


IP制御イメージ

※コントローラーは、本機に対応するためのアップデートが必要です。詳しくは「」をご覧ください。

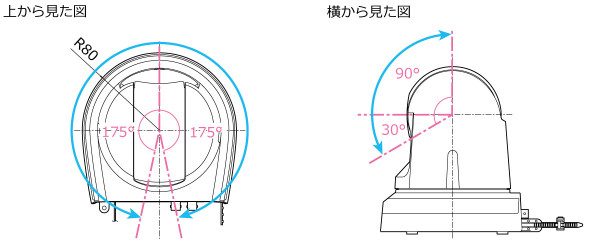

広範囲な撮影をスムーズに行う優れた回転台性能

パン±175°、チルト-30°~ +90°の広範囲で撮影が可能。回転は最高速度90°/sの高速動作とリモコン操作の高い応答性に加え、動作時の騒音レベルはNC35以下の静音性を実現しています。

※パン・チルトの位置によっては、本体が映像に映りこむことがあります。

広範囲※1な撮影をスムーズに行う優れた回転台性能の画像



その他の機能

  • 最大100ポジションのプリセットメモリーが可能。
  • 当社製コントローラーのユーザーボタンへフリーズ機能、色温度設定、デジタルエクステンダー機能等の割り付けが可能。
  • RS422リモート端子装備、コントローラーからシリアル制御で最大5台の本機の制御が可能。
  • RS232Cリモート端子(標準シリアル通信方式)を装備。デイジーチェーン接続により最大7台の本機の制御が可能。
  • ワイヤレスリモコン(AW-RM50G/別売)により、本機を最大4台まで操作が可能。
  • ターンロック機構採用で設置が容易。



IT/IPプラットフォーム「KAIROS オンプレミス」に対応


KAIROSオンプレミスに対応

IT/IPプラットフォーム「KAIROS オンプレミス」に対応。“KAIROS”(ケイロス)は、パナソニック独⾃の⾰新的なソフトウェア開発によりCPUおよびGPUの能⼒で映像処理を⾏う、新しいコンセプトとアーキテクチャーを備えたライブ映像制作プラットフォームです。臨場感の高い映像、IP化によるリモート制作など⽣産性の向上が可能になります。

KAIROS オンプレミス




映像制作ソリューション「KAIROS クラウドサービス」に対応


映像制作ソリューション「KAIROS クラウドサービス」に対応の画像

「KAIROS(ケイロス)クラウドサービス」は、「撮る・創る・映す」ワークフロー全体をクラウドでシームレスにつなぎ、いつでも、どこでも、より良い映像制作を実現するサブスクリプション型サービスです。初期投資を抑え、自由度の高い映像制作を手軽に行うことが可能となります。

KAIROS クラウドサービス







ソリューション


ホール(イベント・レンタル)

ホール(イベント・レンタル)

高倍率ズームと広角撮影で、広い会場でも狙った被写体を鮮明に捉える

講義・講演(教育)

講義・講演(教育)

カメラ制御と資料の共有で分かりやすい講義・講演映像を制作。講義・講演の配信映像を収録して再配信に活用

自治体(議場・ホール)(官公庁・自治体・企業)

自治体(議場・ホール)(官公庁・自治体・企業)

豊富なカメラプリセットを活用して発言者をスピーディーに撮影

会議室(官公庁・自治体・企業)

会議室(官公庁・自治体・企業)

講演にセミナーに、さまざまな会場レイアウトに臨機応変に対応できる会議映像演出システム

礼拝所(イベント)(イベント・レンタル)

礼拝所(イベント)(イベント・レンタル)

用途の異なる高性能カメラとスイッチャーを組み合わせ、より臨場感のある映像制作を実現

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

リモカメ操作ガイド

リモカメ操作ガイド

リモートカメラの基本的な操作方法はこちら。

画角シミュレーションの画像

画角シミュレーション

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。



リモートカメラ15周年特設サイト
AW-UE70W / AW-UE70K
カメラ部
撮像素子

1/2.3 型 MOS

ズーム倍率

・光学ズーム: 20倍
・i.ズーム: UHD 22倍、FHD 30倍
・デジタルズーム: 12倍

レンズ
光学 20 倍ズーム F1.8 ~ F3.6
(f=4.08 mm ~ 81.6 mm 35 mm換算:29.5 mm ~ 612.0 mm)
画角範囲

・水平画角: 65.1°(Wide端) - 3.2°(Tele端)
・垂直画角: 39.5°(Wide端) - 1.8°(Tele端)
・対角画角: 72.4°(Wide端) - 3.7°(Tele端)

最低照度59.94 Hz

0.7 lx( 50 IRE、F1.8、48 dB、蓄積なし 1/60)
0.35 lx( 50 IRE、F1.8、48 dB、蓄積あり 1/30
(フレームミックス 6 dB))
