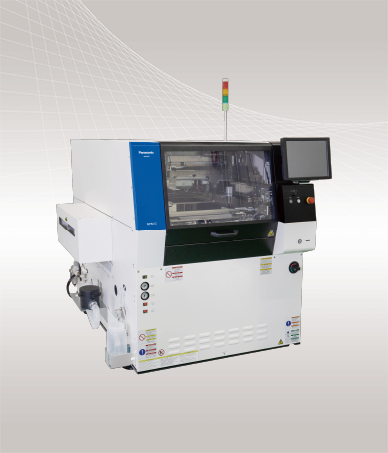

スクリーン印刷機 NPM-GP/L
スクリーン印刷機 NPM-GP/L
エッジ設備・自動化機能・5Mプロセスコントロールにより、スキルレスでAutonomous Factoryを実現。
- 5Mプロセスコントロール
- 材料・設備状態を監視し、設備のパラメーターを自動で変更
- 検査機とのM2M機能で印刷位置・体積を最適化
- 自動化機能への対応
- 機種切り替え作業の自動化
- 生産中の作業の自動化
- 基本性能の向上
- 印刷サイクルタイム：12 s、繰り返し位置決め精度：±3.8 μm
- 高精度・高密度印刷への対応
「スクリーン印刷機 NPM-GP/L」 カタログダウンロード
「スクリーン印刷機 NPM-GP/L」 詳細資料ダウンロード
資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。
既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。
「スクリーン印刷機 NPM-GP/L 」 紹介動画
「スクリーン印刷機 NPM-GP/L」の特長・効果
APC-5Mによる、材料・設備状態の監視とコントロール
はんだ粘度フィードバック（オプション）
マスク上のはんだの粘度を測定&制御し、適正粘度に保ちます。
マスクテンションフィードバック（オプション）
印刷前にマスクテンションを計測し、版離れ動作を変更します。
クリーニング溶剤吐出量フィードバック（オプション）
湿式クリーニング時の溶剤吐出量を監視し、吐出量を適正量に保ちます。
検査機とのM2M機能で、印刷位置・体積を最適化
SPIの結果から、印圧・スキージ速度・版離れ速度、それぞれの条件を変更することで、最適な印刷状態へ到達・維持します。
SPIの結果から、印刷位置・体積を自動で補正します。位置補正・体積補正の2つのオプションがあります。
APC-FB（体積）はスキージ角度の変更で体積を制御するため、スムーズに最適な印刷状態へ到達・維持します。
APC-FB（位置）（オプション）
APC-FB（体積）（オプション）※
※角度可変スキージ（オプション）が必要です。
検査機とのM2M機能で、印刷位置・体積を最適化する動画
自動化・省人化機能の拡充
機種切り替えの自動化
はんだ移載（オプション）
印刷後のマスク上のはんだを自動で回収して、次機種用のマスクへはんだを自動で供給します。
マスクチェンジャー（オプション）
生産終了後、自動でマスクを設備後方のマガジンへ収納し、次機種で使用するマスクを設備へセットします。マガジンには最大10枚ストックでき、生産中もマスクの出し入れが可能です。
下受けピン自動交換（オプション）
機種切り替え時、下受けピンの自動回収・自走配置することで、省人化が図られます。
生産中の作業の自動化
穴あきポット式はんだ自動供給（オプション）
はんだ供給を自動化することで省人化、連続稼動が図れます。
ペーパーフリーワイピングユニット（オプション）
クリーニングペーパー・溶剤を使用しないクリーニングです。ペーパー・溶剤を削減できます。
モレーヌブロック（オプション）
磁石の反力でマスクと接触し、印刷時のはんだ横漏れを抑制します。シンプルな構造で清掃も容易です。
高精度・高密度印刷の対応
アタック角度可変スキージ（オプション）
前後のスキージ上下軸でスキージ角度を調整、45°〜70°の範囲で1度単位で設定できます。
トップ/サイドクランパ（可動式）
（オプション）
基板端面を上方から押さえることで、反り基板の印刷品質が向上します。
基板上面規正、側面規正を選択することができます。
新操作画面
大型パネル（15インチ）採用で、操作性・視認性向上を図りました。
画面構成見直し（画面数削減）で、操作時間の短縮が図られます。
