ネットワーク設定を行う


Smart Projector Controlを使用するにあたり、あらかじめネットーワーク設定を行っておく必要があります。
設定方法は次の3通りがあります。

プロジェクターと端末を アクセスポイントを経由して無線LAN(Wi-Fi)接続する場合
プロジェクターと端末をアクセスポイントを経由せず無線LAN(Wi-Fi)接続する場合
QRコードを読み取って、プロジェクターと端末を接続する場合


プロジェクターと端末をアクセスポイントを経由して無線LAN(Wi-Fi)接続する場合

  • プロジェクターを無線LANアクセスポイントに接続します。

① プロジェクターの<DIGITAL LINK / LAN>端子と無線LANアクセスポイントのLAN端子を、LANケーブルで接続する

  • プロジェクターの<DIGITAL LINK / LAN>端子に無線LAN-イーサネットコンバーターを取り付けることで、無線LAN(Wi-Fi)で無線LANアクセスポイントに接続することもできます。詳しくは、ネットワーク管理者にお問い合わせください。

② プロジェクターのオンスクリーンメニューを表示して、[ネットワーク]メニュー下の[ネットワーク設定]を設定する

  • [DHCP]はオフとし、[IPアドレス]、[サブネットマスク]、[デフォルトゲートウェイ]は、接続先の無線LANアクセスポイントに合わせて設定してください。詳しくは、ネットワーク管理者にお問い合わせください。
  • [ネットワーク設定]について、詳しくは使用するプロジェクターの取扱説明書をご覧ください。
  • [DHCP]をオンにして使用する場合は、よくあるご質問(Q14)をご覧ください。

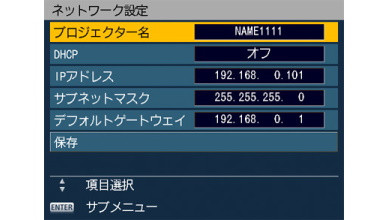

ネットワーク設定

③ [ネットワーク]メニュー下の[ネットワークコントロール]を設定する

  • [WEB制御]、[PJLinkコントロール]、[コマンドコントロール]をオンに設定してください。
  • [ネットワークコントロール]について、詳しくは使用するプロジェクターの取扱説明書をご覧ください。

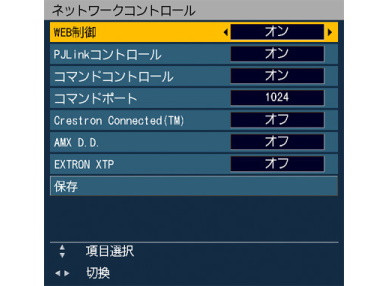

ネットワークコントロール

設定画面(iPhone)

設定画面(iPhone)

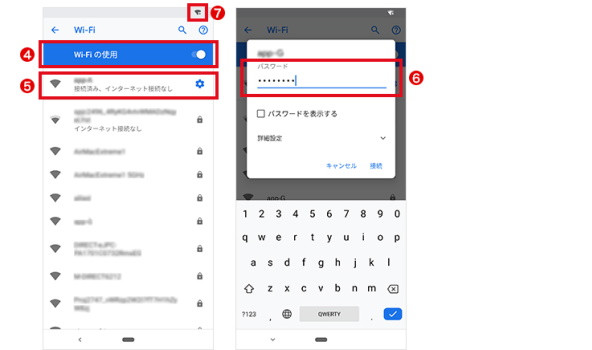

設定画面(Android端末)

  設定画面(Android端末)


④ iPhone / Android端末のホーム画面から[設定]→[Wi-Fi]を選択し、[Wi-Fi]スイッチを[オン]に設定する

⑤ 使用するプロジェクターが接続されている無線LANアクセスポイントのSSIDを選択する

⑥ 無線LANアクセスポイントのパスワード入力画面が表示される場合は、設定されているパスワードを入力する

  • 無線LANアクセスポイントのSSID、パスワードについては、無線LANアクセスポイントの取扱説明書をご覧いただくか、ネットワーク管理者にお問い合わせください。

⑦ 接続完了

  • Wi-Fiのアンテナアイコンが表示されます。

プロジェクターと端末をアクセスポイントを経由せず無線LAN(Wi-Fi)接続する場合

■ 対応プロジェクター:PT-RQ50KJ、PT-RQ35Kシリーズ、PT-RQ25Kシリーズ、PT-RZ14KJ、PT-REQ12シリーズ、PT-REZ12シリーズ、PT-RCQ10シリーズ、PT-MZ20Kシリーズ

  • iOS/Android端末とプロジェクターをダイレクトに接続できます。
  • プロジェクターと端末をアクセスポイントを経由せず無線LAN(Wi-Fi)接続する場合、別売品のワイヤレスモジュールをプロジェクターの〈USB〉端子に取り付ける必要があります。

① プロジェクターのオンスクリーンメニューを表示して、[ネットワーク]-[無線LAN]-[有効]を選択する

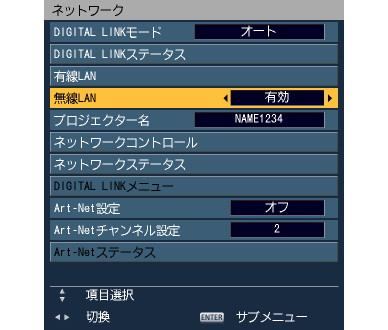

ネットワーク

② プロジェクターのオンスクリーンメニューを表示し、[ネットワーク]-[ネットワークステータス]を選択する

  • [ネットワークステータス]画面が表示され、表示画面を切り換えると[無線LAN]のページにSSIDが表示されます。

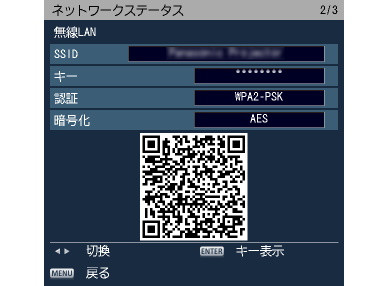

ネットワークステータス

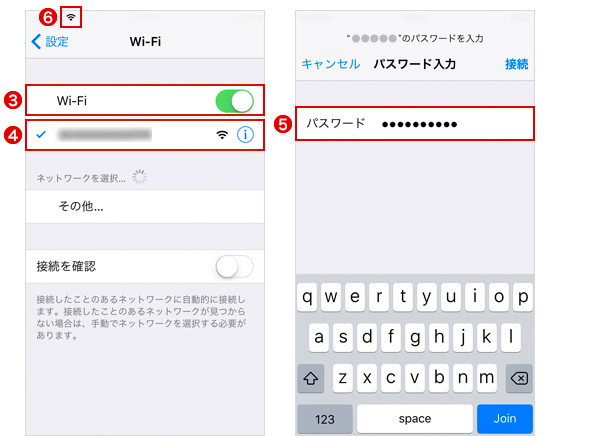

設定画面 (iPhone)

 設定画面(iPhone)

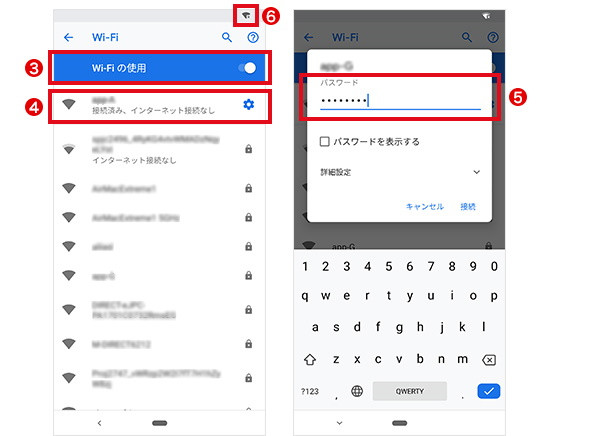

設定画面 (Android端末)

  設定画面(Android端末)


③ iPhone / Android端末のホーム画面から[設定]→[Wi-Fi]を選択し、[Wi-Fi]スイッチを[オン]に設定する

④ ②の[ネットワークステータス]画面に表示されているSSIDと同じネットワークを選択する

⑤ パスワードの入力が求められるので、[ネットワークステータス]画面の[キー]に表示されている接続キーを入力する

  • リモコンの〈ENTER〉ボタンを押すと、接続キーの表示/非表示が切り換わります。

⑥ 接続完了

  • Wi-Fiのアンテナアイコンが表示されます。

QRコードを読み取って、プロジェクターと端末を接続する場合

■ 対応プロジェクター:PT-RQ50KJ、PT-RQ35Kシリーズ、PT-RQ25Kシリーズ、PT-RZ14KJ、PT-REQ12シリーズ、PT-REZ12シリーズ、PT-MZ20Kシリーズ

  • プロジェクターに表示されているQRコードを端末のカメラで読み取って、iOS/Android端末とプロジェクターを接続します。
  • QRコードを読み取ってプロジェクターと端末を接続する場合、別売品のワイヤレスモジュールをプロジェクターの〈USB〉端子に取り付ける必要があります。
  • 本機能について動作確認ができている端末は下記となります。
    iOS: iPhone 12 / iPhone 11 / iPhone XS / iPhone XS Max / iPhone XR / iPhone X  Android: Google Pixel 5 / Google Pixel 3
  • 本機能をご使用の場合、QRコードの読み取りに対応したカメラのアプリケーションソフトが必要です。

① プロジェクターのオンスクリーンメニューを表示して、[ネットワーク]-[無線LAN]-[有効]を選択する

ネットワーク

② プロジェクターのオンスクリーンメニューを表示し、[ネットワーク]-[ネットワークステータス]を選択する

  • [ネットワークステータス]画面が表示され、表示画面を切り換えると[無線LAN]のページにQRコードが表示されます。
ネットワークステータス

③ iPhone/Android端末に搭載しているカメラのアプリケーションソフトを起動し、②で表示されているQRコードを読み取る

  • QRコードを認識し、読み取りが完了すると、読み取ったネットワーク名が表示されます。

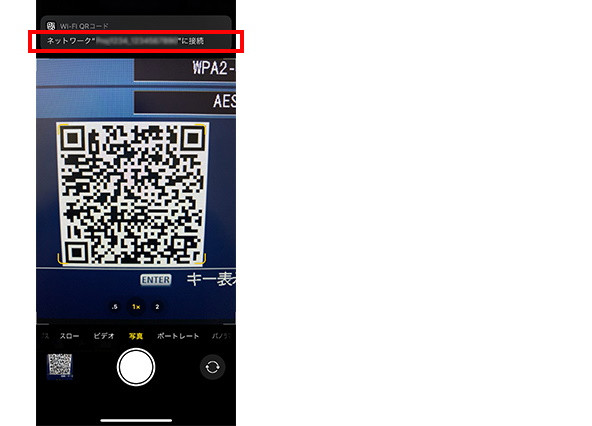

設定画面 (iPhone11での表示例)

設定画面 (iPhone11での表示例)

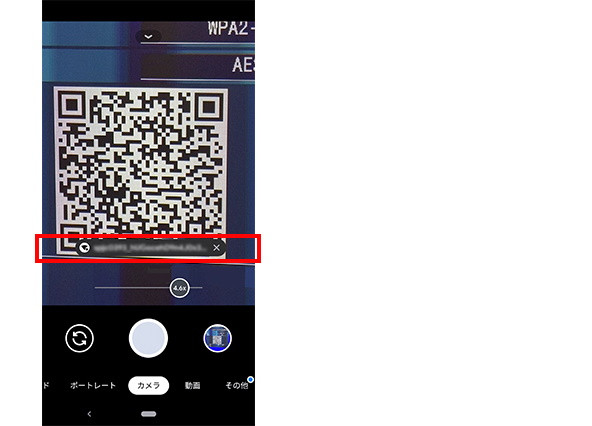

設定画面 (Android端末 Pixel3での表示例)

設定画面 (Android端末 Pixel3での表示例)


④ 表示されたネットワーク名をタップする

  • 接続確認のメッセージが表示された場合は、[接続]または[確認]をタップしてください。

⑤ 接続完了

  • Wi-Fiのアンテナアイコンが表示されます。

お知らせ

  • 本体操作部の情報表示画面に表示されたQRコードでも、プロジェクターと端末を接続することができます。詳しくは、お使いのプロジェクターの取扱説明書をご覧ください。
