アプリケーションソフトの起動

Smart Projector Controlのアイコン

Smart Projector Controlのアイコンをタップすると、アプリケーションソフトが起動します。

トップ画面について

Smart Projector Controlが起動すると、[Top]画面(トップ画面)が表示されます。
目的に応じて[NFC]ボタン/[REGISTRATION]ボタン/[CONTROL]ボタン/[SETUP]ボタンをタップしてください。


トップ画面

NFC
NFC機能を使用する画面が表示されます。
NFC機能を使用することで、プロジェクター設定情報の読み込みと書き込みを行うことができます。
・NFC機能に対応していない端末の場合、[NFC]ボタンはグレー色で表示され、タップできません。
「NFC」の操作方法については、NFC機能を使うをご覧ください。

REGISTRATION
プロジェクターの検索画面が表示されます。
操作するプロジェクターを新たに登録する場合や、プロジェクターの登録情報を編集することができます。

CONTROL
プロジェクターの選択画面が表示されます。
登録済みのプロジェクターを操作することができます。
「CONTROL」の操作方法については、プロジェクターを選択する・操作するをご覧ください。

SETUP
設定画面が表示されます。
プロジェクターの自動登録機能や、予兆監視呼出機能の設定を行うことができます。
「SETUP」の操作方法については、プロジェクターを選択する・操作するをご覧ください。

プロジェクターの登録

Smart Projector Controlで操作するプロジェクターを、あらかじめ登録しておきます。
登録方法は次の2通りがあります。

ネットワーク検索の場合  ▼ IPアドレス指定の場合

  • ネットワーク検索の場合
    スマートフォンと同じネットワークに接続されているプロジェクターを検索したうえで、操作するプロジェクターを選んで登録します。
  • IPアドレス指定の場合
    スマートフォンと同じネットワークに接続されているプロジェクターを、IPアドレスを指定して登録します。

お知らせ

  • プロジェクターは64台まで登録できます。
  • プロジェクターを登録後に、プロジェクターのWEB制御機能で使用しているユーザー名、パスワードを変更した場合、通信できなくなりますので、プロジェクターの再登録を行う必要があります。

■ ネットワーク検索の場合

[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

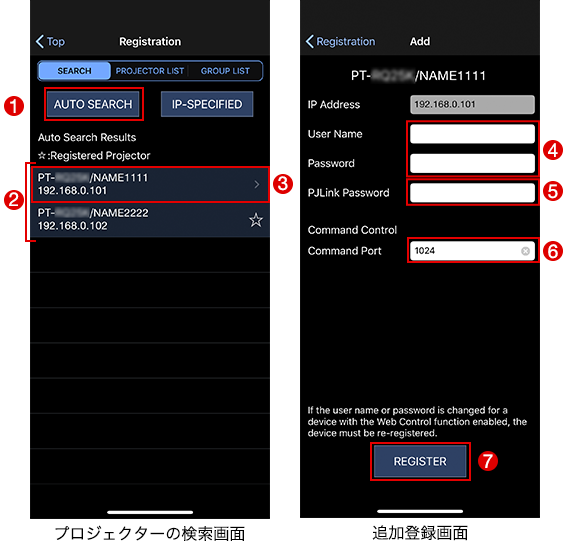

プロジェクターの検索画面/追加登録画面

① [AUTO SEARCH]ボタンをタップする

  • [Auto Search Results]欄に検索結果(プロジェクターの種類、プロジェクター名、IPアドレス)が表示されます。

② 検索完了

  • 検索結果に表示されているプロジェクターのうち、すでに登録済みのプロジェクターの右側には アイコン:☆ が表示されます。

③ 登録するプロジェクターをタップする

  • [Add]画面(追加登録画面)が表示されます。

④ [User Name]、[Password]を入力する

  • 登録するプロジェクターに設定されている管理者権限もしくは管理者アカウントの[ユーザー名]と[パスワード]を入力してください。

⑤ [PJLink Password]を⼊⼒する

  • 登録するプロジェクターに設定されているPJLink⽤の[パスワード]を⼊⼒してください。
  • お使いのプロジェクターによっては、 [PJLink Password]の項目がグレー⾊で表⽰されます。その場合、入力はできません。
  • PJLinkで使用するパスワードは、WEB制御で設定したパスワードを共用している場合と、"PJLinkパスワード"として個別に設定している場合があり、機種によって異なります。PJLinkセキュリティー認証について、詳しくはお使いのプロジェクターの取扱説明書をご覧ください。

⑥ [Command Port]を入力する

  • 登録するプロジェクターに設定されている[コマンドポート](コマンドコントロールで使用するポート番号)を入力してください。

⑦ [REGISTER]ボタンをタップする

  • プロジェクターの登録が完了した場合は確認メッセージが表示され、[OK]ボタンをタップすると、プロジェクターの検索画面が表示されます。

お知らせ

  • 本アプリケーションソフトの自動登録機能を有効にすることで、ネットワーク検索結果から操作するプロジェクターを選んで登録する際に、[User Name]、[Password]、[Command Port]の入力を省略することができます。設定について、詳しくは自動登録機能の設定をご覧ください。

■ IPアドレス指定の場合

[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

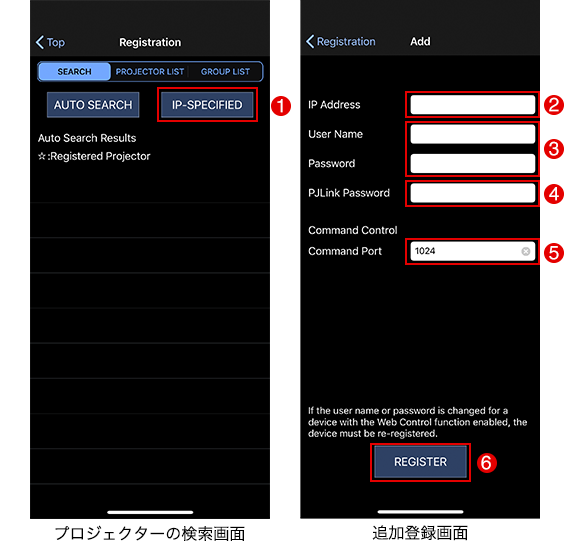

IPアドレス指定

① [IP-SPECIFIED]ボタンをタップする

  • [Add]画面(追加登録画面)が表示されます。

② [IP Address]を入力する

  • 登録するプロジェクターに設定されているIPアドレスを入力してください。

③ [User Name]、[Password]を入力する

  • 登録するプロジェクターに設定されている管理者権限もしくは管理者アカウントの[ユーザー名]と[パスワード]を入力してください。

④ [PJLink Password]を入力する

  • 登録するプロジェクターに設定されているPJLink用の[パスワード]を⼊⼒してください。
  • PJLinkで使用するパスワードは、WEB制御で設定したパスワードを共用している場合と、"PJLinkパスワード"として個別に設定している場合があり、機種によって異なります。PJLinkセキュリティー認証について、詳しくはお使いのプロジェクターの取扱説明書をご覧ください。

⑤ [Command Port]を入力する

  • 登録するプロジェクターに設定されている[コマンドポート](コマンドコントロールで使用するポート番号)を入力してください。

⑥ [REGISTER]ボタンをタップする

  • プロジェクターの登録が完了した場合は確認メッセージが表示され、[OK]ボタンをタップすると、プロジェクターの検索画面が表示されます。

プロジェクターの登録情報の編集

IPアドレスなど、プロジェクターの登録情報を編集します。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

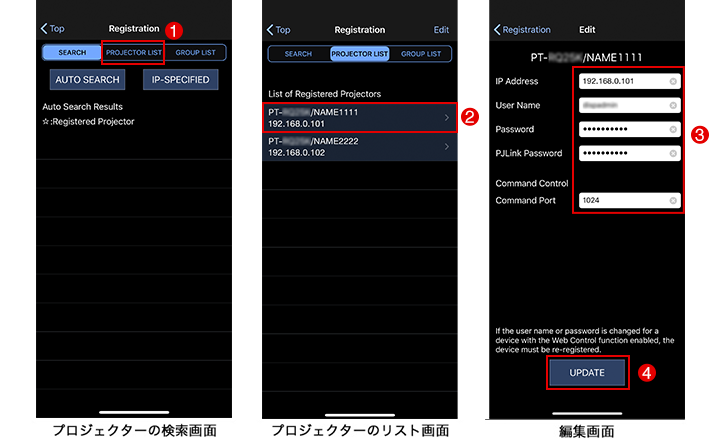

プロジェクターの登録情報の編集
プロジェクターの登録情報の編集
プロジェクターの登録情報の編集

① [PROJECTOR LIST]ボタンをタップする

  • すでに登録されているプロジェクターのリスト画面が表示されます。

② 登録情報を編集したいプロジェクターをタップする

  • [Edit]画面(編集画面)が表示されます。

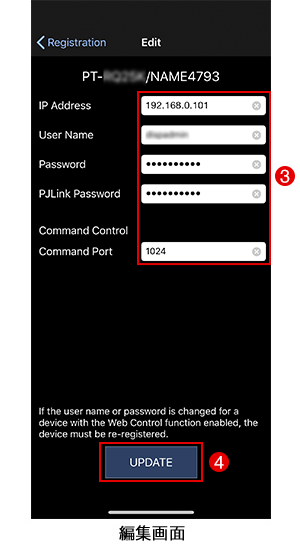

③ 内容を変更する

  • 変更したい[IP Address]、[User Name]、[Password]、[PJLink Password]、[Command Port]の登録情報を編集します。

④ [UPDATE]ボタンをタップする

  • 登録情報の更新が完了し、プロジェクターのリスト画面が表示されます。

プロジェクターの削除

登録済みのプロジェクターをリストから削除します。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

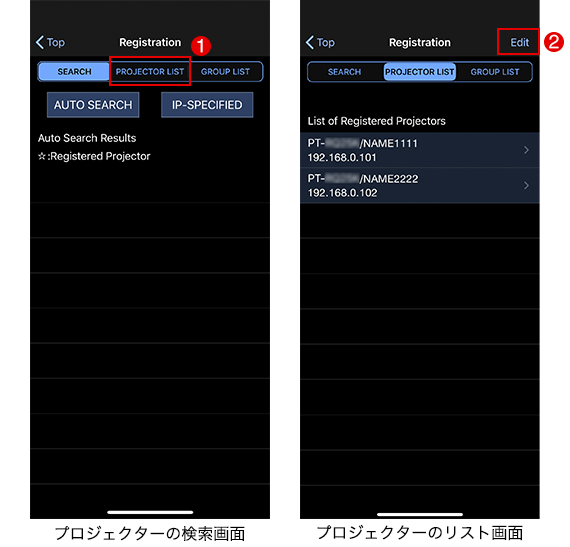

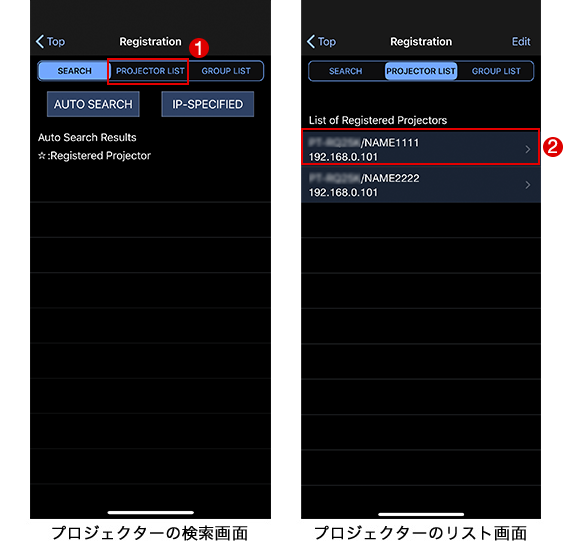

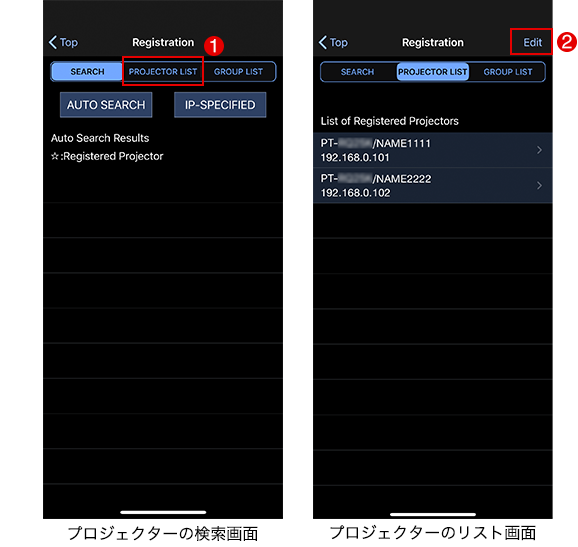

プロジェクターの検索画面/プロジェクターのリスト画面

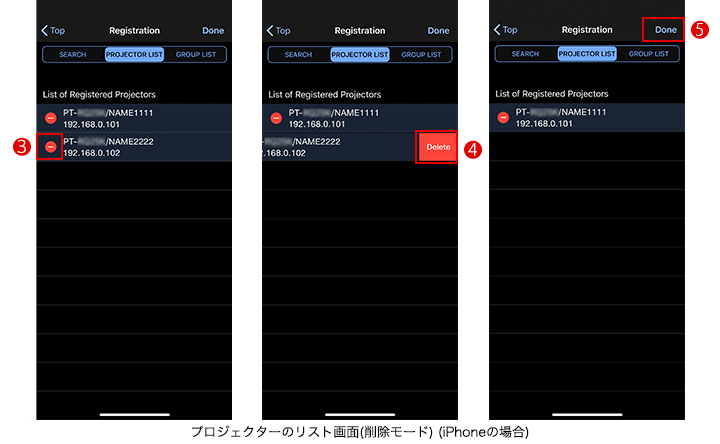

プロジェクターのリスト画面(削除モード) (iPhoneの場合)
プロジェクターの検索画面/プロジェクターのリスト画面

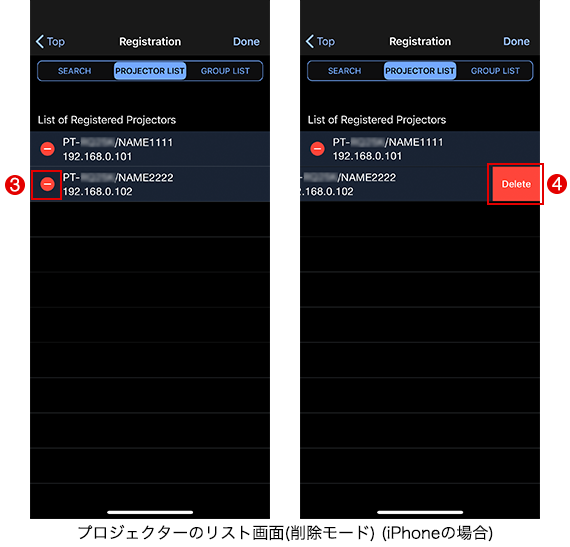

プロジェクターのリスト画面(削除モード) (iPhoneの場合)

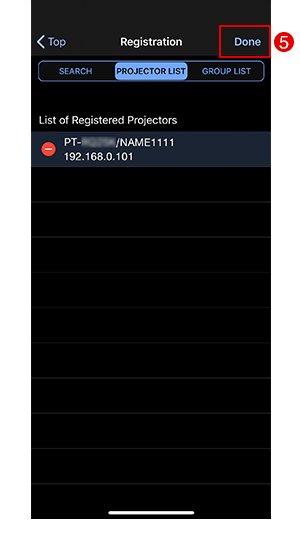

プロジェクターのリスト画面(削除モード) (iPhoneの場合)

① [PROJECTOR LIST]ボタンをタップする

  • すでに登録されているプロジェクターのリスト画面が表示されます。

② [Edit]をタップする

  • プロジェクターの編集画面が表示されます。
  • 登録されているプロジェクターの左側に アイコン (Android端末の場合は[DELETE]ボタン)が表示されます。

③ 削除したいプロジェクターの アイコン (Android端末の場合は[DELETE]ボタン)をタップする

iPhoneの場合

  • 選択したプロジェクターの右側に[Delete]ボタンが表示されます。
  • 削除するプロジェクターを選択し直す場合は、 アイコン 以外の場所をタップしてください。

Android端末の場合

  • 削除確認画面が表示されます。

④ [Delete]ボタン(Android端末の場合は削除確認画面の[OK]ボタン)をタップする

  • 選択したプロジェクターの削除が完了します。

⑤ [Done]をタップする

  • 削除モードが解除されます。

グループの登録

複数台のプロジェクターを1つのグループとして登録します。グループを登録することで複数台のプロジェクターをまとめて選択することができます。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

グループを登録するには次の2通りの方法があります。

登録済みプロジェクターから選択する  ▼ ファイルをインポートする

  • 登録済みプロジェクターから選択する
    グループとして登録するプロジェクターを、登録済みのプロジェクターのリストから選択します。
  • ファイルをインポートする
    複数台監視制御ソフトウェアで本アプリケーションソフト用にエクスポートしたファイル(datファイル)を読み込んでグループを登録します。

■ 登録済みプロジェクターから選択する

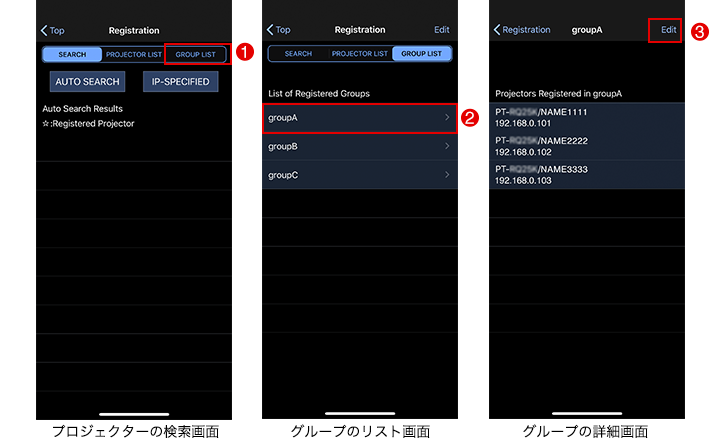

プロジェクターの検索画面/グループのリスト画面/グループの編集画面

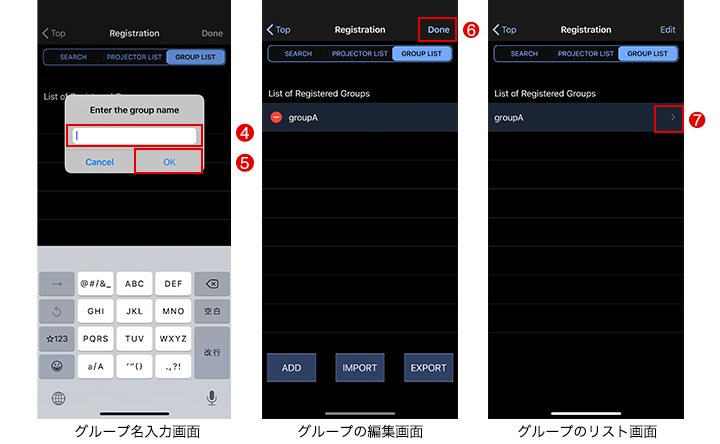

グループ名入力画面/グループの編集画面/グループのリスト画面

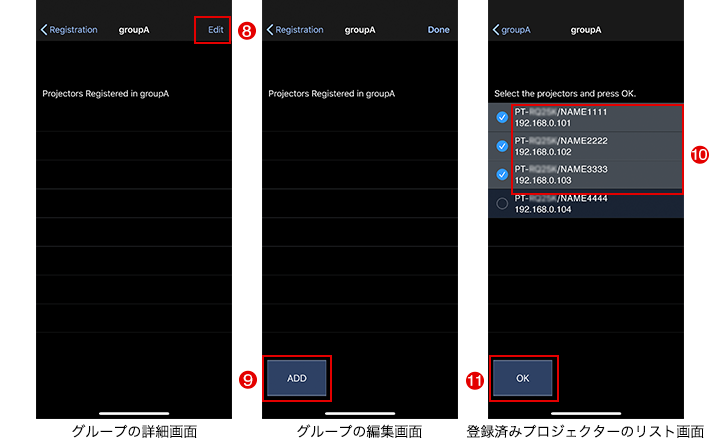

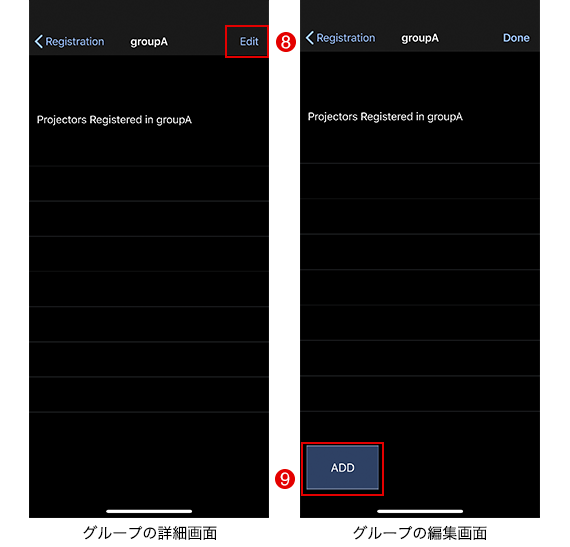

グループの詳細画面/グループの編集画面/登録済みプロジェクターのリスト画面
登録グループの確認画面

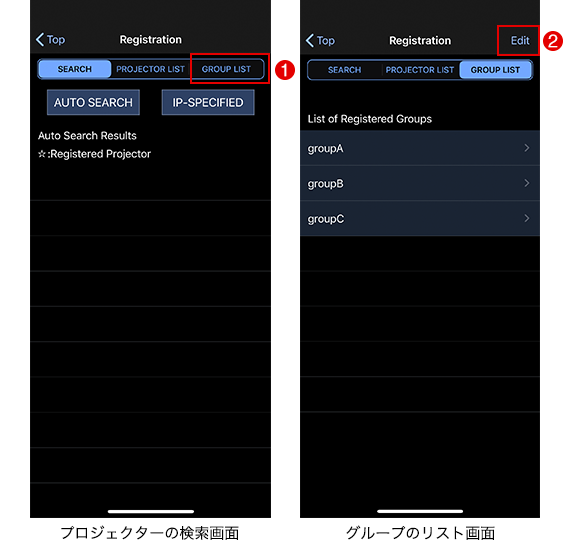

プロジェクターの検索画面/グループのリスト画面

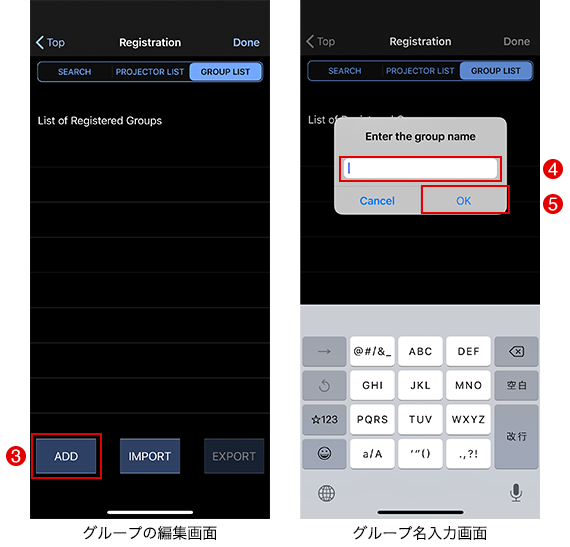

グループの編集画面/グループ名入力画面

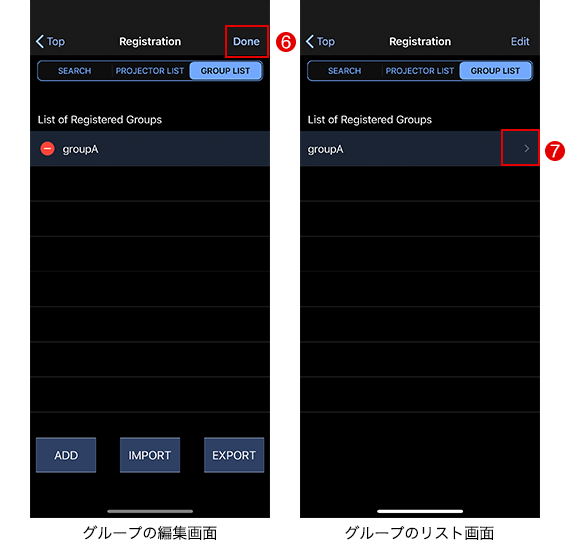

グループの編集画面/グループのリスト画面
グループの詳細画面/グループの編集画面

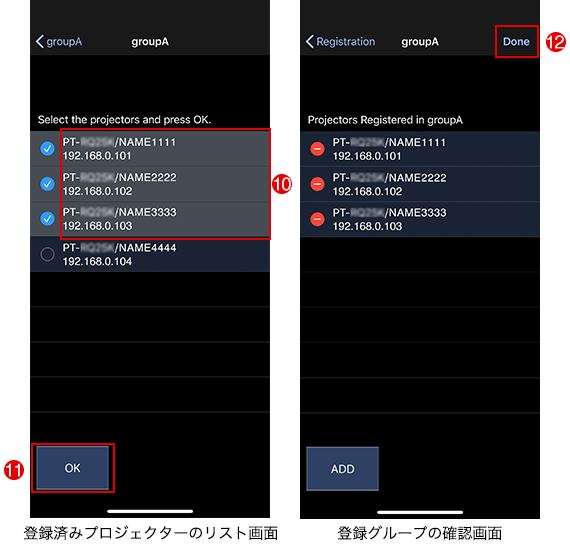

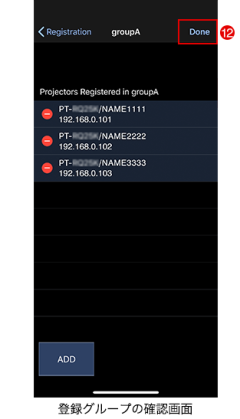

登録済みプロジェクターのリスト画面/登録グループの確認画面

① [GROUP LIST]ボタンをタップする

  • グループのリスト画面が表示されます。

② [Edit]をタップする

  • グループの編集画面が表示されます。

③ [ADD]ボタンをタップする

  • グループ名入力画面が表示されます。

④ グループ名を入力する

 (入力可能文字:全角32文字、もしくは半角64文字まで)

⑤ [OK]ボタンをタップする

  • グループの編集画面に、入力したグループ名が表示されます。
  • 登録できるグループ数に制限はありません。

⑥ [Done]をタップする

  • グループのリスト画面が表示されます。

⑦ 作成したグループをタップする

  • グループの詳細画面が表示されます。

⑧ [Edit]をタップする

  • グループの編集画面が表示されます。

⑨ [ADD]ボタンをタップする。

  • 登録済みプロジェクターのリスト画面が表示されます。

⑩ 登録したいプロジェクターをタップする(複数台選択可)

⑪ [OK]ボタンをタップする

  • グループの登録が完了します。

⑫ [Done]をタップする

  • グループのリスト画面に戻ります。

お知らせ

  • 登録済みのグループ名をあとから編集することはできません。グループ名を変更したい場合は、対象のグループ名を削除するとともに、新たなグループ名で登録し直してください。

■ ファイルをインポートする

  • あらかじめ複数台監視制御ソフトウェアで本アプリケーションソフト用にファイル(datファイル)をエクスポートしておく必要があります。
  • ファイルをインポートすると、現在登録されているプロジェクターとグループは、バックアップファイル(datファイル)としてエクスポートしたうえで、すべて削除されます。元に戻したい場合は、バックアップファイルをインポートしてください。複数台監視制御ソフトウェアで作成したバックアップファイル名と保存先は次のとおりです。

ファイル名

  • 複数台監視制御ソフトウェアからのエクスポートファイル名:MMCS_DeviceList_XXXXXXXXXXXXXX.dat
    ("XXXXXXXXXXXXXX"は年月日時分秒で構成されています)

  • 本アプリケーションソフトのバックアップファイル名:backup_XXXXXXXXXXXXXX.dat
    ("XXXXXXXXXXXXXX"は月日年時分秒で構成されています)

保存先

  • iPhone の場合は、ファイルアプリケーションに保存されます。

  • Android端末の場合は、内部ストレージの次のパスに保存されます。(端末によって異なる場合があります。)
     内部ストレージ\Android\data\com.panasonic.controlpj\file

プロジェクターの検索画面/グループのリスト画面/グループの編集画面
グループの削除確認画面/エクスポートファイルのリスト画面/登録グループの確認画面

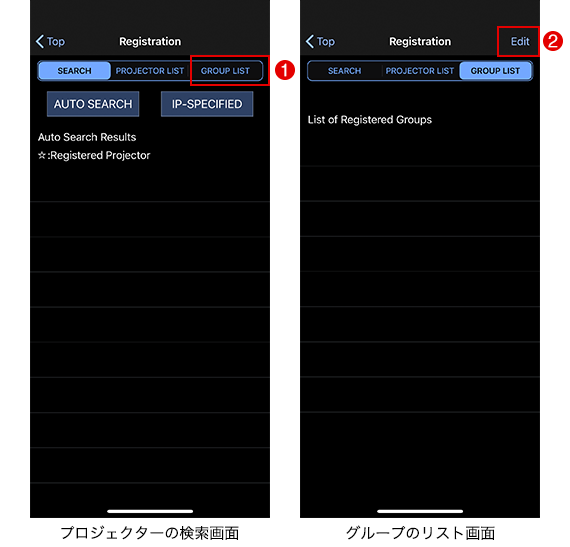

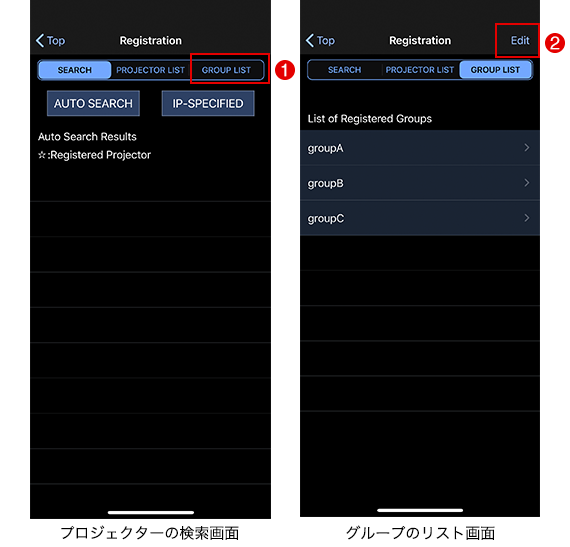

プロジェクターの検索画面/グループのリスト画面

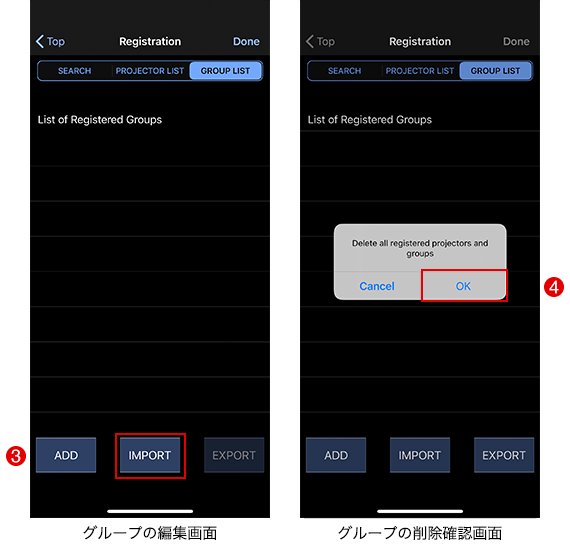

グループの編集画面/グループの削除確認画面

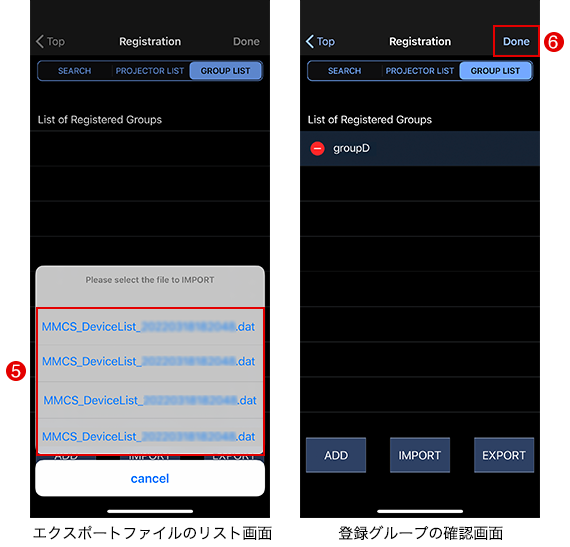

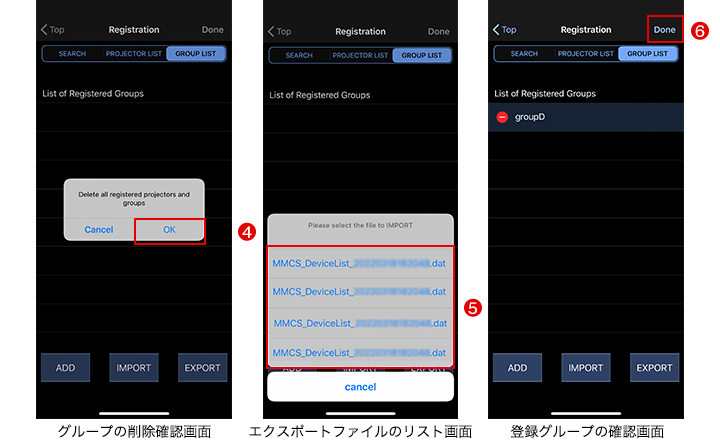

エクスポートファイルのリスト画面/登録グループの確認画面

① [GROUP LIST]ボタンをタップする

  • グループのリスト画面が表示されます。

② [Edit]をタップする

  • グループの編集画面が表示されます。

③ [IMPORT]ボタンをタップする

  • 登録済みのプロジェクターおよびグループの削除確認画面が表示されます。

④ [OK]ボタンをタップする

  • 複数台監視制御ソフトウェアでエクスポートしたファイルのリストが表示されます。
    ファイル名:MMCS_DeviceList_XXXXXXXXXXXXXX.dat("XXXXXXXXXXXXXX"は年月日時分秒で構成されています)

⑤ インポートするファイルをタップする

  • グループとプロジェクターが登録されます。

⑥ [Done]をタップする

  • グループのリスト画面に戻ります。

グループの削除

登録済みのグループを削除します。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

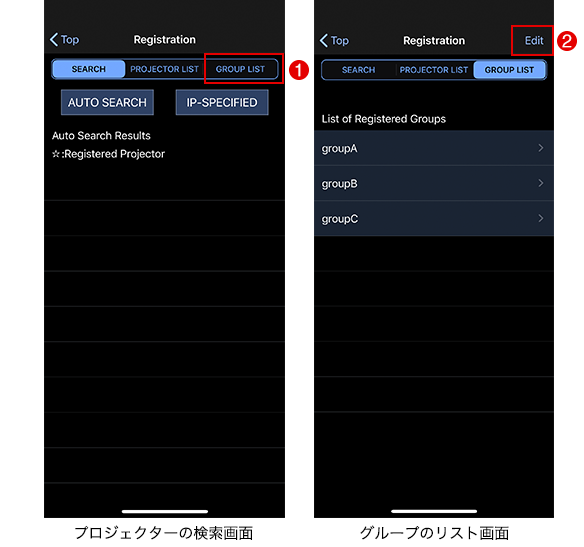

プロジェクターの検索画面/グループのリスト画面

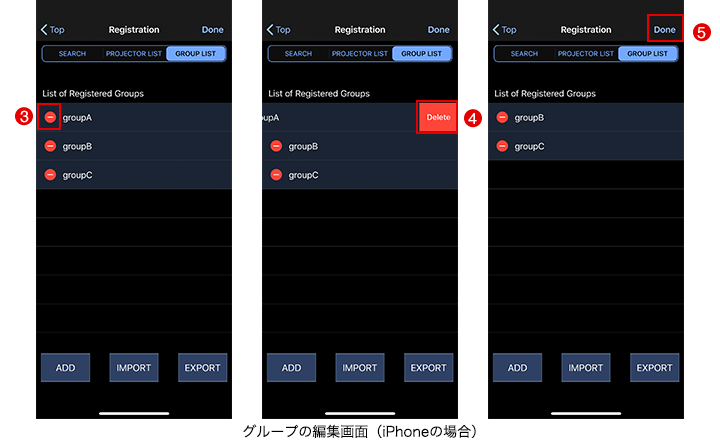

グループの編集画面(iPhoneの場合)
プロジェクターの検索画面/グループのリスト画面

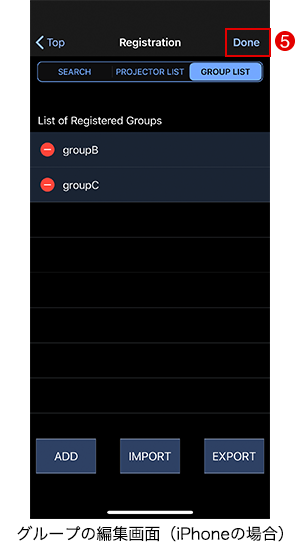

グループの編集画面(iPhoneの場合)

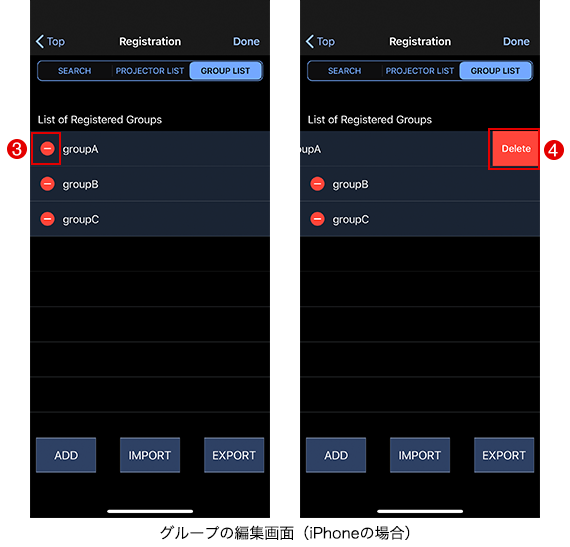

グループの編集画面(iPhoneの場合)

① [GROUP LIST]ボタンをタップする

  • 既に登録されているグループのリスト画面が表示されます。

② [Edit]をタップする

  • グループの編集画面が表示されます。
  • 登録されているグループの左側にアイコン (Android端末の場合は[DELETE]ボタン)が表⽰されます。

③ 削除したいグループのアイコン (Android端末の場合は[DELETE]ボタン)をタップする

iPhoneの場合

  • 選択したグループの右側に[Delete]ボタンが表⽰されます。
  • 削除するグループを選択し直す場合は、[Delete]ボタン以外の場所をタップしてください。

Android端末の場合

  • 削除確認画面が表示されます。

④ [Delete]ボタン(Android端末の場合は削除確認画面の[OK]ボタン)をタップする

  • 選択したグループの削除が完了します。

⑤ [Done]をタップする

  • グループのリスト画面に戻ります。

グループの編集

登録済みのグループに、新たにプロジェクターを追加することやグループに登録されているプロジェクターを削除することができます。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

登録済みのグループにプロジェクターを追加する  ▼ 登録済みのグループからプロジェクターを削除する

■ 登録済みのグループにプロジェクターを追加する

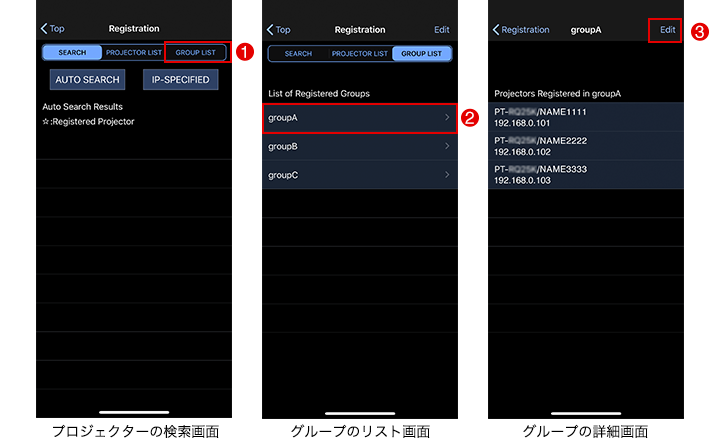

プロジェクターの検索画面/グループのリスト画面/グループの詳細画面

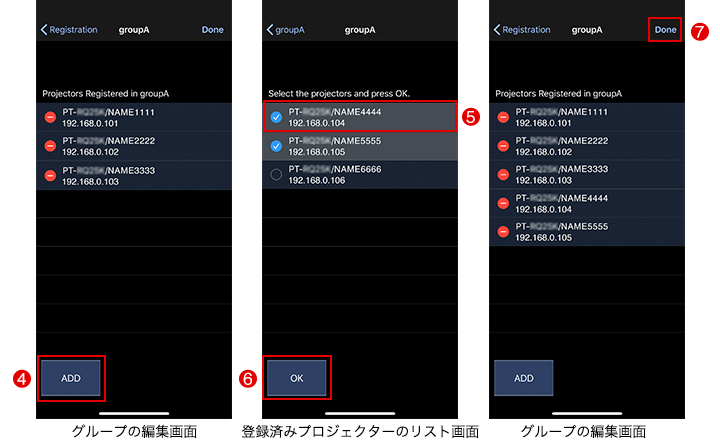

グループの編集画面/登録済みプロジェクターのリスト画面(iPhoneの場合)
プロジェクターの検索画面/グループのリスト画面

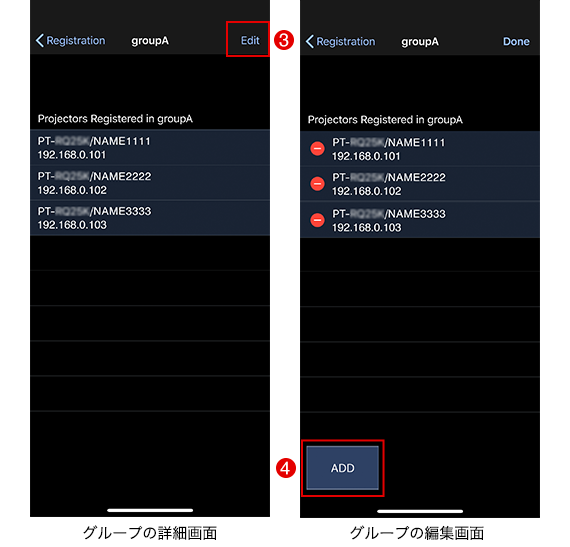

グループの詳細画面/グループの編集画面

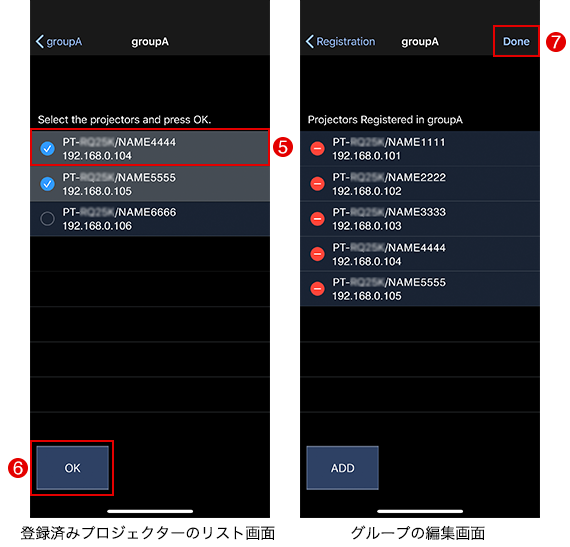

登録済みプロジェクターのリスト画面(iPhoneの場合)

① [GROUP LIST]ボタンをタップする

  • グループのリスト画面が表示されます。

② 対象のグループ名をタップする

  • グループの詳細画面が表示されます。

③ [Edit]をタップする

  • グループの編集画面が表示されます。

④ [ADD]ボタンをタップする

  • 登録済みプロジェクターのリスト画面が表示されます。

⑤ 追加したいプロジェクターをタップする(複数台選択可)

⑥ [OK]ボタンをタップする

  • グループにプロジェクターが追加されます。

⑦ [Done]をタップする

  • グループのリスト画面に戻ります。

■ 登録済みのグループからプロジェクターを削除する

プロジェクターの検索画面/グループのリスト画面/グループの詳細画面
グループの編集画面(iPhoneの場合)
プロジェクターの検索画面/グループのリスト画面

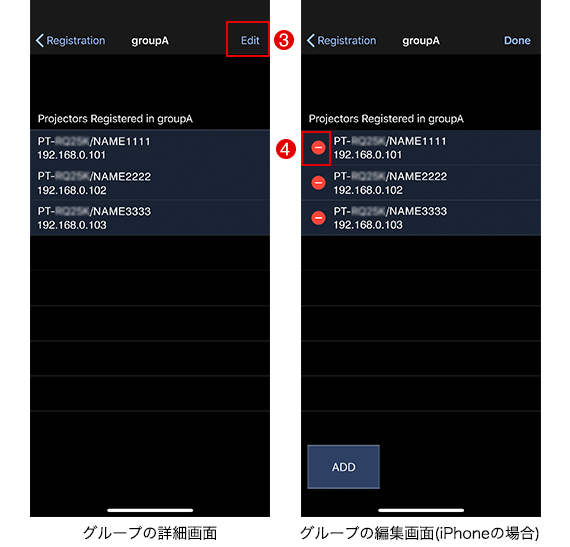

グループの詳細画面/グループの編集画面(iPhoneの場合)

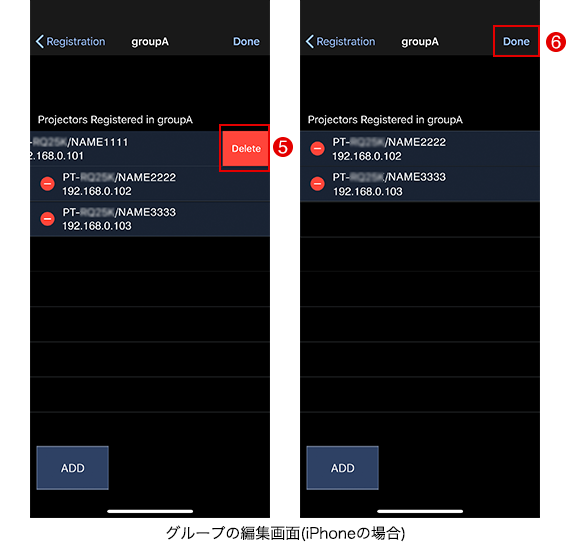

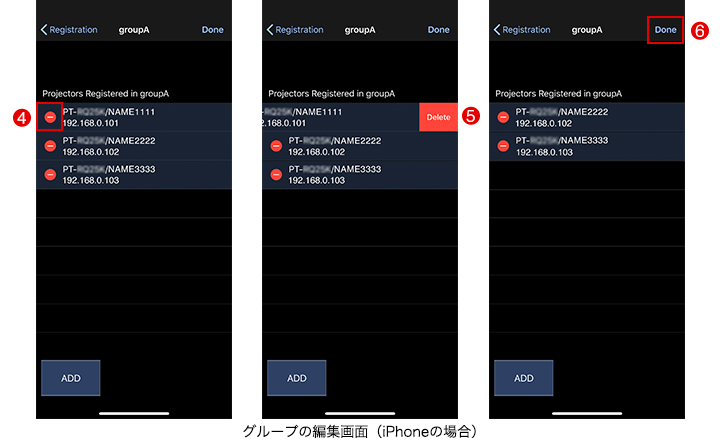

グループの編集画面(iPhoneの場合)

① [GROUP LIST]ボタンをタップする

  • グループのリスト画面が表示されます。

② 対象のグループをタップする

  • グループの詳細画面が表示されます。

③ [Edit]をタップする

  • グループの編集画面が表示されます。
  • 登録されているプロジェクターの左側にアイコン (Android端末の場合は[DELETE]ボタン)が表⽰されます。

④ 削除したいグループのアイコン (Android端末の場合は[DELETE]ボタン)をタップする

iPhoneの場合

  • 選択したグループの右側に[Delete]ボタンが表⽰されます。
  • 削除するグループを選択し直す場合は、[Delete]ボタン以外の場所をタップしてください。

Android端末の場合

  • 削除確認画面が表示されます。

⑤ [Delete]ボタン(Android端末の場合は削除確認画面の[OK]ボタン)をタップする

  • 選択したグループの削除が完了します。

⑥ [Done]をタップする

  • グループのリスト画面に戻ります。

お知らせ

  • 登録済みのグループ名をあとから編集することはできません。グループ名を変更したい場合は、対象のグループ名を削除するとともに、新たなグループ名で登録し直してください。

グループ登録情報のエクスポート

登録済みのグループの情報と、それぞれのグループに属するプロジェクター設定情報をバックアップファイル(dat ファイル)として端末にエクスポートすることができます。
[Top]画面(トップ画面)で[REGISTRATION]ボタンをタップして、[Registration]画面(プロジェクターの検索画面)を表示してください。

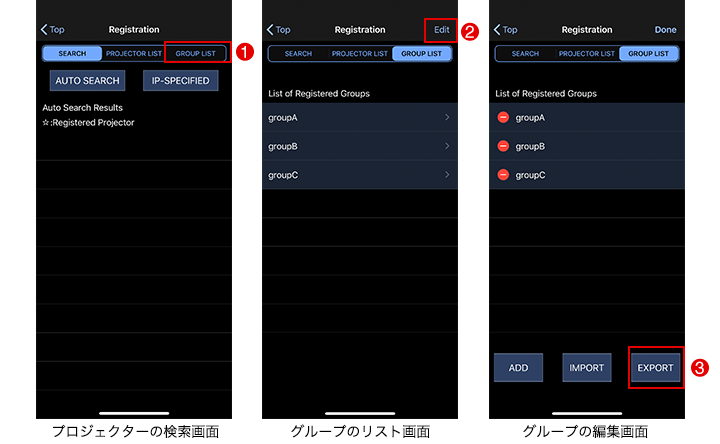

プロジェクターの検索画面/グループのリスト画面/グループの編集画面
ファイル名入力画面/確認画面
プロジェクターの検索画面/グループのリスト画面

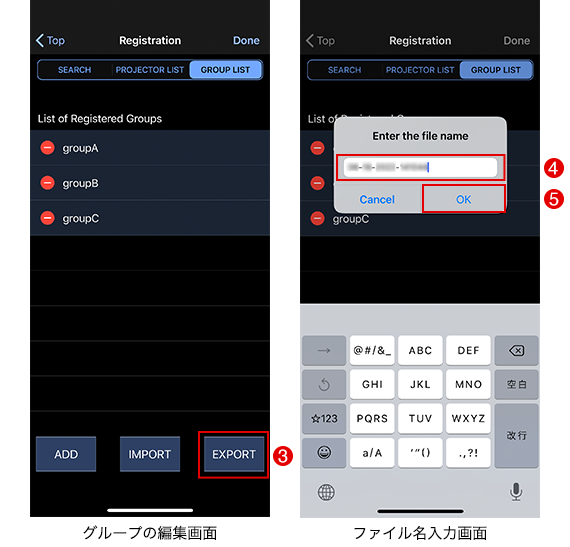

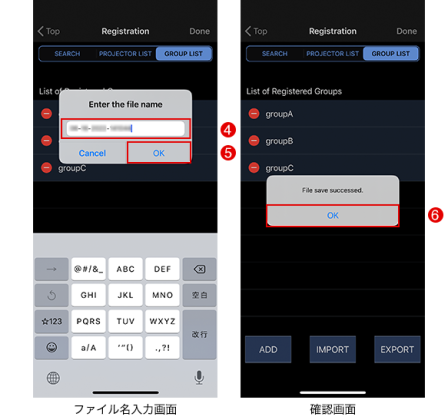

グループの編集画面/ファイル名入力画面

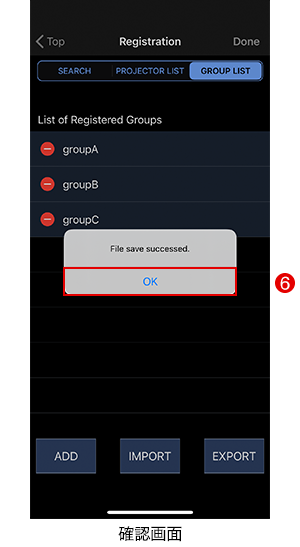

確認画面

① [GROUP LIST]ボタンをタップする

  • グループのリスト画面が表示されます。

② [Edit]をタップする

  • グループの編集画面が表示されます。

③ [EXPORT]ボタンをタップする

  • ファイル名入力画面が表示されます。

④ ファイル名を入力する

  • 初期設定は日付が入力されています。
  • ファイル名は変更することができます。(入力可能文字:半角数字、半角アルファベット、半角記号)

⑤ [OK]ボタンをタップする

  • 確認画面が表示されます。

⑥ [OK]ボタンをタップする

  • iPhoneの場合は、ファイルアプリケーションにデータが保存されます。
  • Android端末の場合は、内部ストレージにデータが保存されます。内部ストレージの保存場所については、確認画面後に表示されるメッセージをご確認ください。
  • グループの編集画面が表示されます。
