1. Smart Projector Controlを起動する

▼ アプリケーションソフトの起動

▼ トップ画面について

2. 操作するプロジェクターを選択する

▼ プロジェクターの選択

・1台だけを選択する場合　　・複数台を選択する場合　　・グループを選択する場合

3. プロジェクターを操作する

▼ プロジェクターの操作

 基本操作　　 メニュー画面（OSD）操作　　 レンズ調整　　 ステータス情報

▼ アプリケーションソフトの設定

・自動登録機能の設定　　・音・振動の設定　　・ヘルプ画面

Smart Projector Controlが起動すると、[Top]画面（トップ画面）が表示されます。
目的に応じて[USB CONNECT CONTROL]ボタン/[NFC]ボタン/[REGISTRATION]ボタン/[CONTROL]ボタン/[SETUP]ボタンをタップしてください。

操作するプロジェクターを選択します。選択方法は次の3通りがあります。

▼ 1台だけを選択する場合　　▼ 複数台を選択する場合　　▼ グループを選択する場合

・1台だけを選択する場合
　 登録されているプロジェクターの中から、プロジェクターを1台だけ選んで操作します。

・複数台を選択する場合
　 登録されているプロジェクターの中から、複数台のプロジェクターを選んで同時に操作します。

・グループを選択する場合
　 グループに登録されているプロジェクターすべてを選んで操作します。

■ 1台だけを選択する場合

[Top]画面（トップ画面）で[CONTROL]ボタンをタップして、[Select]画面（プロジェクターの選択画面）を表示してください。

① 操作するプロジェクターをタップする

• コントロール画面が表示されます。

お知らせ

• 本アプリケーションソフトの操作状況によっては、コントロール画面ではなく、直前の操作画面が表示される場合があります。
• [CONFIRM]ボタンが表示されているプロジェクターでは、ボタンをタップすると該当のプロジェクターを確認することができます。

  スタンバイ状態：該当のプロジェクターの電源インジケーターが点滅します。
  投写状態：該当のプロジェクターの電源インジケーターが点滅し、
  　　　　　プロジェクターのオンスクリーンメニューにプロジェクター名が投写されます。

■ 複数台を選択する場合

[Top]画面（トップ画面）で[CONTROL]ボタンをタップして、[Select]画面（プロジェクターの選択画面）を表示してください。

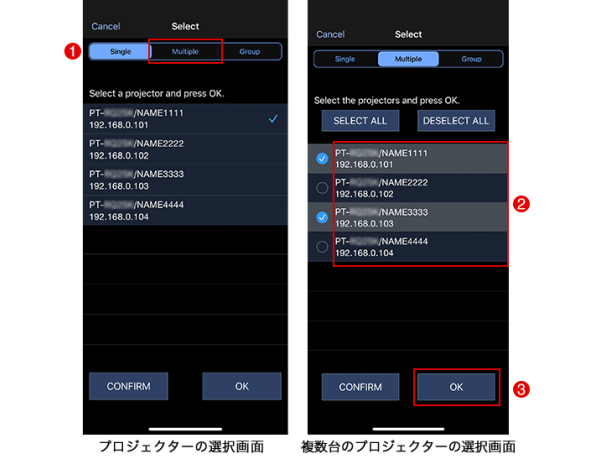

① [Multiple]をタップする

• 複数台のプロジェクターの選択画面が表示されます。

② 操作するプロジェクターをすべてタップする

• 選択しているプロジェクターの左側に、  が表示されます。

③ [OK]ボタンをタップする

• コントロール画面が表示されます。

お知らせ

• 本アプリケーションソフトの操作状況によっては、コントロール画面ではなく、直前の操作画面が表示される場合があります。
• [CONFIRM]ボタンが表示されているプロジェクターでは、ボタンをタップすると該当のプロジェクターを確認することができます。

  スタンバイ状態：該当のプロジェクターの電源インジケーターが点滅します。
  投写状態：該当のプロジェクターの電源インジケーターが点滅し、
  　　　　　プロジェクターのオンスクリーンメニューにプロジェクター名が投写されます。

■ グループを選択する場合

[Top]画面（トップ画面）で[Control]ボタンをタップして、[Select]画面（プロジェクターの選択画面）を表示してください。

① [GROUP]ボタンをタップする

• 既に登録されているグループのリスト画面が表示されます。

② 操作するグループをすべてタップする

• 選択しているプロジェクターの左側にが表示されます。

③ [OK]ボタンをタップする

• コントロール画面が表示されます。

お知らせ

• 本アプリケーションソフトの操作状況によっては、コントロール画面ではなく、直前の操作画面が表示される場合があります。

 基本操作　　 メニュー画面（OSD）操作　　 レンズ調整　　 ステータス情報

プロジェクターの選択画面 / 複数台のプロジェクターの選択画面で操作するプロジェクターを指定すると、コントロール画面などの操作画面が表示されます。画面下部のタブバーで、画面表示したい機能のアイコンをタップしてください。
* プロジェクターの各種設定については、使用するプロジェクターの取扱説明書をご覧ください。

基本操作

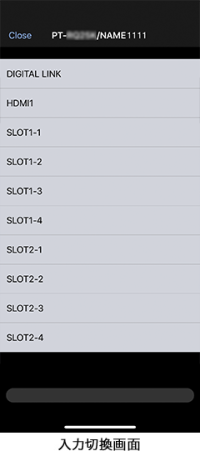

プロジェクターの基本的な操作を行います。電源の操作や入力切換など、よく使われる操作がこの画面から行えます。

メニュー画面（OSD）操作

プロジェクターのメニュー画面の操作を行います。各ボタンをタップすると、リモコンと同じようにプロジェクターの操作が行えます。
[OPERATION]ボタン /[NUMBER]ボタンで、操作画面を切り換えてください。

お知らせ

• ▲/▼/◀/▶ボタンは、それぞれボタンを長押しすることで、リモコンで操作するのと同じように連続して動作させることができますが、通信状態が不安定な場合や複数台のプロジェクターを同時に選択している場合には、スムーズに動かない場合があります。

レンズ調整

● レンズ調整機能一覧

: 対応　　: 一部対応　　−: 非対応

*1 お使いの投写レンズによっては、[LENS TYPE]を選択できない場合があります。
*2 お使いの投写レンズによっては、レンズ位置の取得と調整ができない場合があります。
*3 保存済みのレンズメモリーのレンズ位置の情報は表示されません。
*4 [Zoom]（ズーム位置）、[Focus]（フォーカス位置）は選択できません。
*5 [LENS TYPE]の選択はできません。
*6 本アプリケーションソフトでは、周辺フォーカス調整機能の操作（画面中央部と周辺のフォーカスバランスの調整）はできません。
*7 お使いのプロジェクターのファームウェアのバージョンによっては一部の機能を使用できない場合があります。
　 次の場合、該当の機能は使用できません。ファームウェアをバージョンアップすることで使用できます。
　　・PT-RZ120J：メインバージョン2.01以下の場合
　　・PT-RQ22KJ：メインバージョン5.00未満の場合
　　・PT-RZ21K シリーズ：メインバージョン4.00未満の場合
　　・PT-RZ16KJ：メインバージョン2.00未満の場合



プロジェクターのレンズ調整を行います。

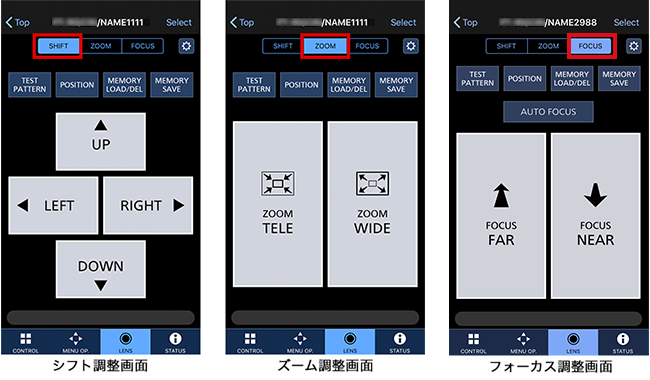

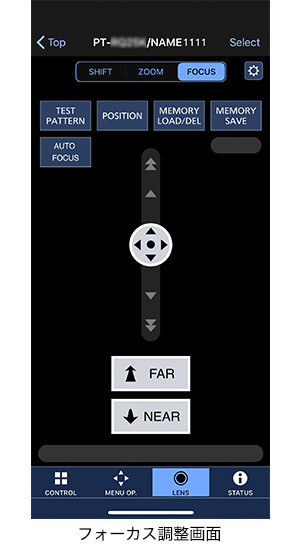

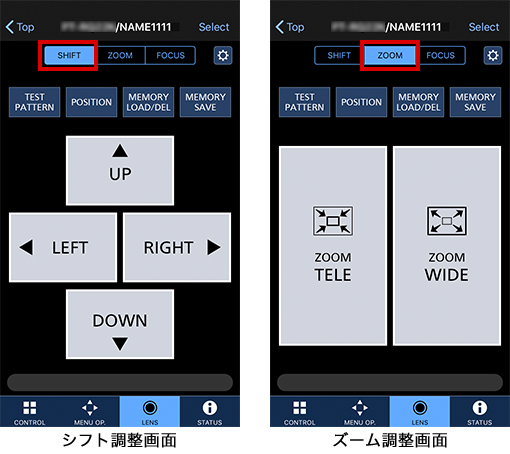

[SHIFT]ボタン /[ZOOM]ボタン /[FOCUS]ボタンで、調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）を切り換えてください。

画面は機種によって異なります。

お知らせ

• ▲/▼/◀/▶ボタン、[TELE]/[WIDE]ボタン、[FAR]/[NEAR]ボタン、SHIFT[UP]/[DOWN]/[LEFT]/[RIGHT]ボタン、[ZOOM TELE]/[ZOOM WIDE]ボタン、[FOCUS FAR]/[FOCUS NEAR]ボタンは、それぞれボタンを長押しすることで、リモコンで操作するのと同じように動作を加速させることができますが、通信状態が不安定な場合や複数台のプロジェクターを同時に選択している場合には、スムーズに動かない場合があります。

　

端末のカメラ機能を利用し、レンズフォーカス位置を自動調整することができます。

• 機種によってはこの機能に対応していません。対応しているプロジェクターについては 「● レンズ調整機能一覧」をご覧ください。

• 端末に搭載されているカメラ性能によっては正しく動作しない場合があります。弊社で動作確認ができている端末は下記となります。
  　iOS: iPhone 12 / iPhone X / iPhone XS / iPhone XR
  　Android: Google Pixel 7a / Google Pixel 5 / Google Pixel 3a / Google Pixel 3 / Samsung Galaxy S10
• 次の場合、適切に自動フォーカス調整できない可能性があります。自動調整画面を表示して自動でフォーカスを合わせる前に変更してください。
  　－プロジェクターのオンスクリーンメニューが表示されている場合
  　－カスタムマスキングの機能が「オン」になっている場合
• 操作するプロジェクターで複数台が選択されている場合、この機能は使えません。一台のみ選択してください。

● 自動でフォーカスを合わせる

フォーカス調整画面の[AUTO FOCUS]ボタンをタップすると、操作ガイダンス画面が表示されます。
操作手順を確認した後、画面をタップしてください。自動調整画面が表示されます。

• 操作ガイダンス画面は初回選択時のみ表示されます。

① 自動調整したい画面をカメラ表示部分に合わせる

• 自動調整したい画面を黄色枠より大きくなるようにしてください。
• カメラのズーム倍率、フォーカス調整を行う範囲を黄色枠の位置や大きさを調整することで指定することができます。
• iPhoneの場合、カメラのズーム倍率を利用すると遠距離撮影の際の投写画面の解像度を向上させることができます。
  対応端末：iPhone 12 Pro / iPhone 11 Pro Max / iPhone 11Pro / iPhone XS Max / iPhone XS / iPhone X / iPhone 8Plus / iPhone 7Plus

② [START]ボタンをタップする

• プロジェクターの表示が自動フォーカス用のテストパターンに切り換わり、その後フォーカス調整を自動で開始します。
• 自動調整中は進捗状況が表示されます。
• 調整終了後、自動調整画面が表示されます。
• 調整終了後、自動フォーカス用のテストパターンを消すためには、メニュー画面操作のMENUボタンを押すかテストパターンのOFFボタンを押してください。

　

お知らせ

• 自動調整中は、端末とプロジェクターを動かさないでください。精密な調整には三脚を使用されることをおすすめします。
• 自動調整終了後、FOCUS FAR/NEARボタンを押すことで、フォーカス位置を微調整することができます。
• フォーカス調整に必要なコントラストを得るため、ズーム倍率はなるべく低い倍率からお試しください。
• PT-RQ50KJ、PT-RQ35Kシリーズ、PT-RQ25Kシリーズ、PT-RQ22KJ、PT-RZ21Kシリーズ、PT-RZ16KJ、PT-RZ14KJの場合は、映像モードを[ダイナミック]にしてください。
• 端末から投写画面までの推奨距離は、30 mまでです。
• 端末と投写画面の距離が近すぎる場合や投写画面が明るすぎる場合は、端末のカメラ機能の光量調整がうまく行われず虹色のノイズが見えることがあります。
  この場合、距離を離したり、周囲を明るくするなどして虹色のノイズが軽減されるようにしてください。
• 自動調整の結果が「Focus Error」と表示された場合、手ブレなどが原因で自動調整に失敗した可能性があります。もう一度再調整してください。
• フォーカスLEVELメーターが⻩⾊で表⽰された場合、フォーカス調整に必要なコントラストが⼗分に得られず、精度が出ない可能性があります。
  フォーカスLEVELメーターが赤⾊で表⽰された場合、フォーカス調整を行えません。投写環境の明るさや距離を変えてフォーカスLEVELメーターが緑になる環境でお使いください。
• 自動調整画面を長時間表示していると、端末が熱くなることがあります。その場合は、本アプリケーションソフトを終了し、しばらくたってから使用してください。
• [Help]をタップすると、操作ガイダンス画面が表示されます。

　[LENS SETTING]

レンズ設定画面では、投写レンズをホームポジションへ移動することや、レンズ調整の限界値を検出して調整範囲のキャリブレーションを行うことができます。

• 機種によってはこの機能に対応していません。対応しているプロジェクターについては、「● レンズ調整機能一覧」をご覧ください。

● ホームポジションへ移動する

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）の右上の  ボタンをタップし、[LENS SETTING]画面(レンズ設定画面)を表示してください。

• 現在設定されている[LENS TYPE]が表示されます。お使いのプロジェクターや投写レンズによって、表示されるレンズタイプは異なります。
• お使いのプロジェクターに取り付けている投写レンズと種類が異なる場合は、[LENS TYPE]の設定を変更してください。
• [LENS TYPE]の設定を変更しない場合は、手順②へ進んでください。

① 該当する投写レンズ、もしくはレンズタイプを選択し、[SET]ボタンをタップする

• お使いのプロジェクターや、お使いの投写レンズによっては［LENS TYPE］を選択できない場合や、表示されない場合があります。

② [LENS HOME POSITION]ボタンをタップする

• 確認画面が表示されます。

③ 確認画面の[OK]ボタンをタップする

• 投写レンズが原点位置に移動します。

● レンズキャリブレーションを実行する

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）の右上の  ボタンをタップし、[LENS SETTING]画面(レンズ設定画面)を表示してください。

• 現在設定されている[LENS TYPE]が表示されます。お使いのプロジェクターや投写レンズによって、表示されるレンズタイプは異なります。
• お使いのプロジェクターに取り付けている投写レンズと種類が異なる場合は、[LENS TYPE]の設定を変更してください。
• [LENS TYPE]の設定を変更しない場合は、手順②へ進んでください。

① 該当する投写レンズ、もしくはレンズタイプを選択し、[SET]ボタンをタップする

• お使いのプロジェクターや、お使いの投写レンズによっては［LENS TYPE］を選択できない場合や、表示されない場合があります。

② [LENS CALIBRATION ALL]ボタンをタップする

• 確認画面が表示されます。

③ 確認画面の[OK]ボタンをタップする

• レンズキャリブレーションを開始します。
• 調整範囲のキャリブレーション終了後、投写レンズはホームポジションに移動します。

お知らせ

• [LENS TYPE]を誤った設定にしている場合、[LENS HOME POSITION]は正しく動作しません。
• [LENS CALIBRATION ALL]を実行していない場合、正しいホームポジションに移動しません。
• ホームポジションは、投写レンズの種類によって異なります。詳しくは、お使いのプロジェクターの取扱説明書をご覧ください。
• レンズシフトのキャリブレーションを行うと、レンズマウンターの原点位置と投写レンズのホームポジションが自動的に更新されます。ホームポジションとは、キャリブレーション結果に基づくレンズシフト（レンズの垂直位置と水平位置）の原点位置です。光学的な画面中央位置と一致するものではありません。

テストパターン画面が表示されます。
詳しくは、「基本操作」の[TEST PATTERN]をご覧ください。

現在のレンズ位置の情報を取得することや、数値を入力することでレンズ位置を調整することができます。

• 機種によってはこの機能に対応していません。対応しているプロジェクターについては、「● レンズ調整機能一覧」をご覧ください。

• 機種やお使いの投写レンズによっては、表示されるレンズ位置の情報が異なります。

● 現在のレンズ位置の情報を取得する

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）の[POSITION]ボタンをタップし、[LENS POSITION]画面(レンズ位置画面)を表示してください。

• 現在のレンズ位置の情報（[Vertical]（垂直）、[Horizontal]（水平）、[Zoom]（ズーム）、[Focus]（フォーカス））が表示されます。

● レンズ位置の情報を入力して調整する

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）の[POSITION]ボタンをタップし、[LENS POSITION]画面(レンズ位置画面)を表示してください。

• 現在のレンズ位置の情報（[Vertical]（垂直）、[Horizontal]（水平）、[Zoom]（ズーム）、[Focus]（フォーカス））が表示されます。

① 調整したいレンズ位置情報欄に数値を入力する

② 数値を入力したレンズ位置の [APPLY]ボタンをタップする

• 数値を入力したレンズ位置（垂直、水平、ズーム、フォーカス）に自動的に移動します。

お知らせ

• お使いの投写レンズによっては、現在のレンズ位置の情報が表示されず入力ができない場合があります。
• 複数台のプロジェクターを選択している場合、本機能は使用できません。
• [APPLY]ボタンを押す前に現在のレンズ位置の情報を表示したい場合は、[GET]ボタンをタップしてください。

「保存済みのレンズメモリーのレンズ位置の情報」を呼び出すことや削除することができます。

• 機種によってはこの機能に対応していません。対応しているプロジェクターについては、「● レンズ調整機能一覧」をご覧ください。

● 「保存済みのレンズメモリーのレンズ位置の情報」を呼び出す

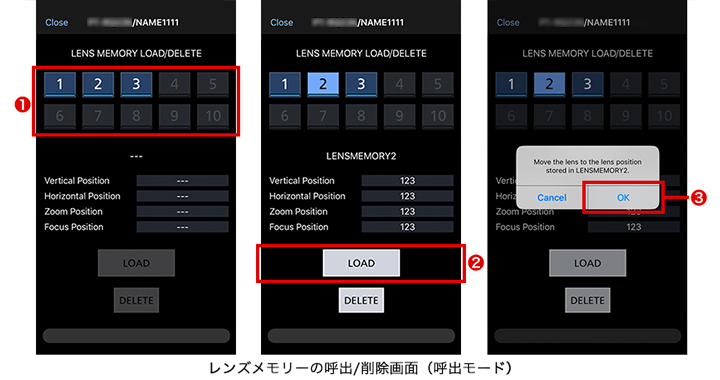

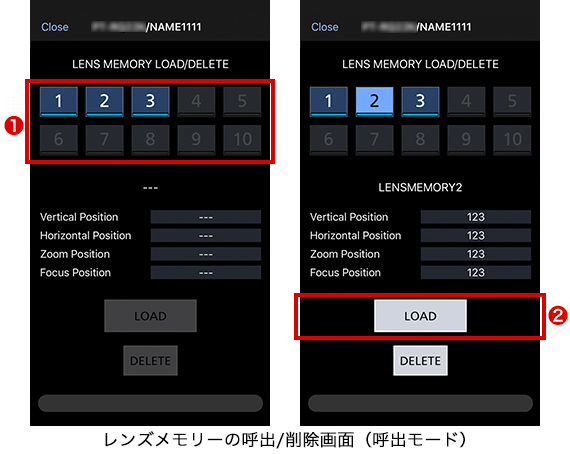

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面)の[MEMORY LOAD/DEL]ボタンをタップし、[LENS MEMORY LOAD/DELETE]画面(レンズメモリー呼出/削除画面)を表示してください。

• レンズ位置情報欄（[Vertical Position]（垂直位置）、[Horizontal Position]（水平位置）、[Zoom Position]（ズーム位置）、[Focus Position]（フォーカス位置））には「－」と表示されます。

お知らせ

• 複数台のプロジェクターを選択している場合、本機能は使用できません。
• レンズメモリーについては、100%の再現を保証するものではありません。レンズメモリーを呼び出したあと、状況に応じてフォーカス、ズーム、レンズシフトの再調整をしてください。

● 「保存済みのレンズメモリーのレンズ位置の情報」を削除する

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面) の[MEMORY LOAD/DEL]ボタンをタップし、[LENS MEMORY LOAD/DELETE]画面(レンズメモリー呼出/削除画面)を表示してください。

• [LENS MEMORY LOAD/DELETE]画面(レンズメモリー呼出/削除画面)のレンズ位置情報欄には、「－」が表示されています。

お知らせ

• 複数台のプロジェクターを選択している場合、本機能は使用できません。

現在のレンズ位置をレンズメモリーに保存することができます。

• 機種によってはこの機能に対応していません。対応しているプロジェクターについては、「● レンズ調整機能一覧」をご覧ください。

• 機種やお使いの投写レンズによっては、表示されるレンズ位置の情報が異なります。

● 現在のレンズ位置を保存する

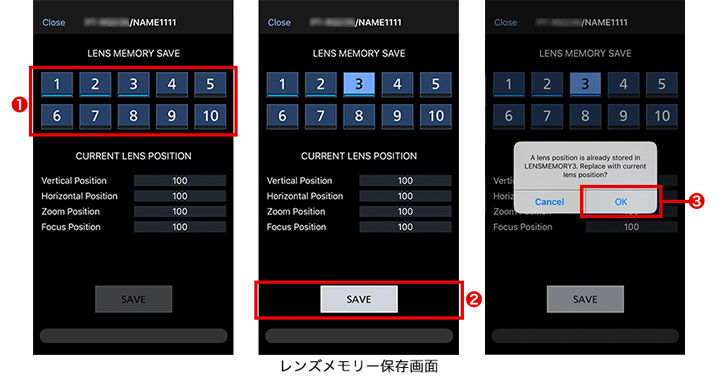

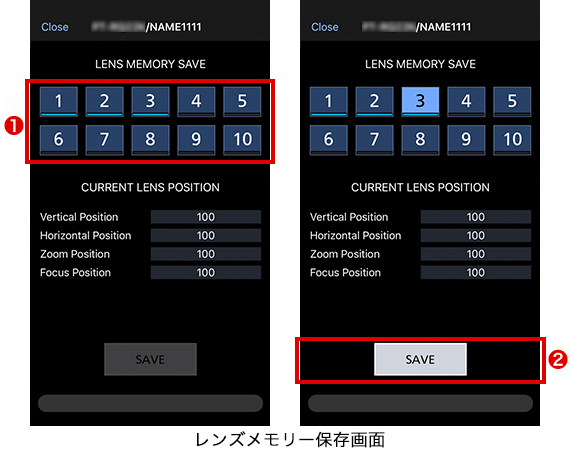

調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）の[MEMORY SAVE]ボタンをタップし、[LENS MEMORY SAVE]画面(レンズメモリー保存画面)を表示してください。

• 現在のレンズ位置の情報（[Vertical Position]（垂直位置）、[Horizontal Position]（水平位置）、[Zoom Position]（ズーム位置）、[Focus Position]（フォーカス位置））が表示されます。

お知らせ

• 「保存済みのレンズメモリーのレンズ位置の情報」を確認したい場合は、調整画面（シフト調整画面/ズーム調整画面/フォーカス調整画面）→ [MEMORY LOAD/DEL]ボタンをタップし、確認したい番号を選択してください。（PT-RQ50KJ、PT-RQ35Kシリーズ、PT-RQ25Kシリーズ、
  PT-RQ22KJ、PT-RZ14KJ、PT-REQ15シリーズ、PT-REZ15シリーズ、PT-MZ20Kシリーズ、PT-MZ16Kシリーズのみ）
• PT-RQ50KJ、PT-RQ35Kシリーズ、PT-RQ25Kシリーズ、PT-RQ22KJ、PT-RZ14KJ、PT-REQ15シリーズ、PT-REZ15シリーズ、PT-MZ20Kシリーズ、PT-MZ16Kシリーズ以外の「MEMORY SAVE」対応機種の場合、保存済みのレンズメモリーのレンズ位置の情報は表示されません。保存を行う前に、保存したい番号と[LENS POSITION]画面(レンズ位置画面)で取得した現在のレンズ位置の情報を記録・保管することをお勧めします。
• 複数台のプロジェクターを選択している場合、本機能は使用できません。
• レンズメモリーは10件まで保存できます。お使いのプロジェクターの機種によっては、保存件数が3件のものもあります。

ステータス情報

プロジェクターの状態を表示します。
ただし、操作するプロジェクターを複数台選択している場合、ステータス画面は表示されません。

お知らせ

• [WEB Control]/[OSD Capture]ボタンをクリックすると、WEB 制御画面/オンスクリーンメニュー表示画面が表示される前に、認証画面が表示されます。操作中のプロジェクターに設定されている[ユーザー名]と[パスワード]を入力してください。

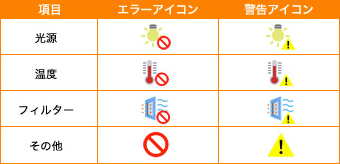

• エラー / 警告の両方が発生している場合は、エラーアイコンが表示されます。
• エラー / 警告が発生した場合の対応について、詳しくは操作しているプロジェクターの取扱説明書をご覧ください。

アプリケーションソフトの設定や、バージョン情報の確認を行います。

▼自動登録機能の設定　　▼音・振動の設定　　▼ヘルプ画面

■ 自動登録機能の設定

本アプリケーションソフトの自動登録機能を有効にすることで、ネットワーク検索結果から操作するプロジェクターを選んで登録する際に、[User Name]、[Password]、[PJLink Password]、[Command Port]の入力を省略することができます。
[Top]画面（トップ画面）で[SETUP]ボタンをタップして、[Setup]画面（セットアップ画面）を表示してください。

① [Auto Registration Setup]をタップする

• [Auto Registration Setup]画面（自動登録設定画面）が表示されます。

② [Auto Registration Setup]スイッチをタップして、[オン]に設定する

• [User Name]、[Password]、[PJLink Password]、[Command Port]の入力 / 編集が可能になります。

③ [User Name]、[Password]を入力する

• プロジェクターに設定されている管理者権限もしくは管理者アカウントの[ユーザー名]と[パスワード]を入力してください。

④ [PJLink Password]を入力する

• 登録するプロジェクターに設定されているPJLink用の[パスワード]を⼊⼒してください。
• PJLinkで使用するパスワードは、WEB制御で設定したパスワードを共用している場合と、"PJLinkパスワード"として個別に設定している場合があり、機種によって異なります。PJLinkセキュリティー認証について、詳しくはお使いのプロジェクターの取扱説明書をご覧ください。

⑤ [Command Port]を入力する

• プロジェクターに設定されている[コマンドポート]（コマンドコントロールで使用するポート番号）を入力してください。

⑥ [OK]ボタンをタップする

• 設定内容の登録が完了します。

■ 音・振動の設定

制御画面で「CONTROL/MENU OP./LENS/STATUS」のアイコンをタップした際、端末の音と振動でお知らせします。
[Top]画面（トップ画面）で[SETUP]ボタンをタップして、[Setup]画面（セットアップ画面）を表示してください。

① [Sound / Vibration Setup]ボタンをタップする

• [Sound / Vibration Setup]画面（音・振動設定画面）が表示されます。

② [Sound]もしくは[Vibration]スイッチをタップして、[オン]に設定する

③ [OK]ボタンをタップする

• 設定内容の登録が完了します。

■ ヘルプ画面

本アプリケーションソフトのバージョン情報やライセンスについて確認できます。
[Top]画面（トップ画面）で[SETUP]ボタンをタップして、[Setup]画面（セットアップ画面）を表示してください。

① [Help]をタップする

• [Help]画面（ヘルプ画面）が表示されます。
