概要
汎用ロボットシステムモデルとして、幅広い業種のお客様でご利用可能なシステムモデルを掲載しております。
それぞれのモデルからパッケージでのお見積りや、該当のモデルを基にした自動化のご相談依頼も可能です。
※掲載中の動画はオフライン教示・編集ソフト 「DTPSⅢ」 にて作成しております。

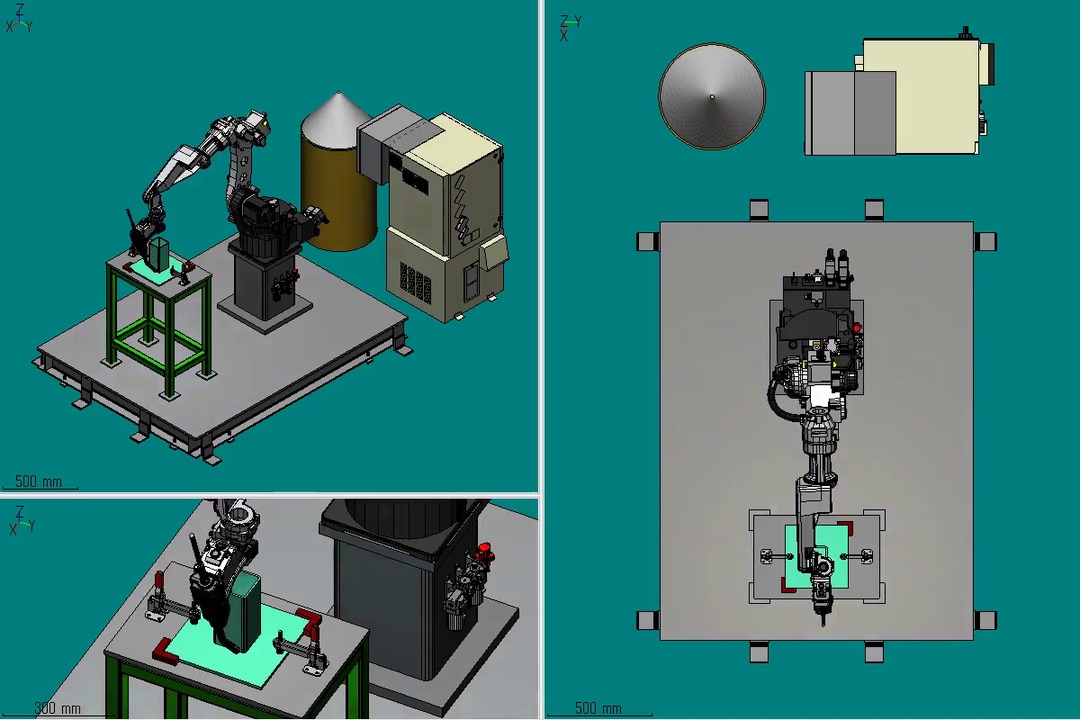

【モデル １】作業台付き溶接ロボットパッケージ
溶接ロボットと作業台がセットになった、簡易的な溶接ロボットシステムです。
コモンベース（機器固定用の土台）上にロボットと作業台を設置することで、
クレーンやフォークリフト等、運搬機器による設備１式の移動が可能です。
これにより、製造現場のレイアウト変更による設備位置の再現を容易にし、
設置後の位置調整やティーチング微調整による設備非稼働時間を削減できます。
・機器構成
| 機器名 | 数量 | 備考 |
|---|---|---|
| 溶接ロボット | １式 | 溶接電源一体型ロボット TM-1400WG4 を使用 |
| ロボット架台 | １式 | ロボットかさ上げ台 |
| 溶接用作業台 | １式 | |
| コモンベース | １式 | ロボット＋作業台固定用土台 |
※ワーク固定用治具は実ワーク確認とお打ち合わせの後のお見積りとなります。
予めご了承下さい。

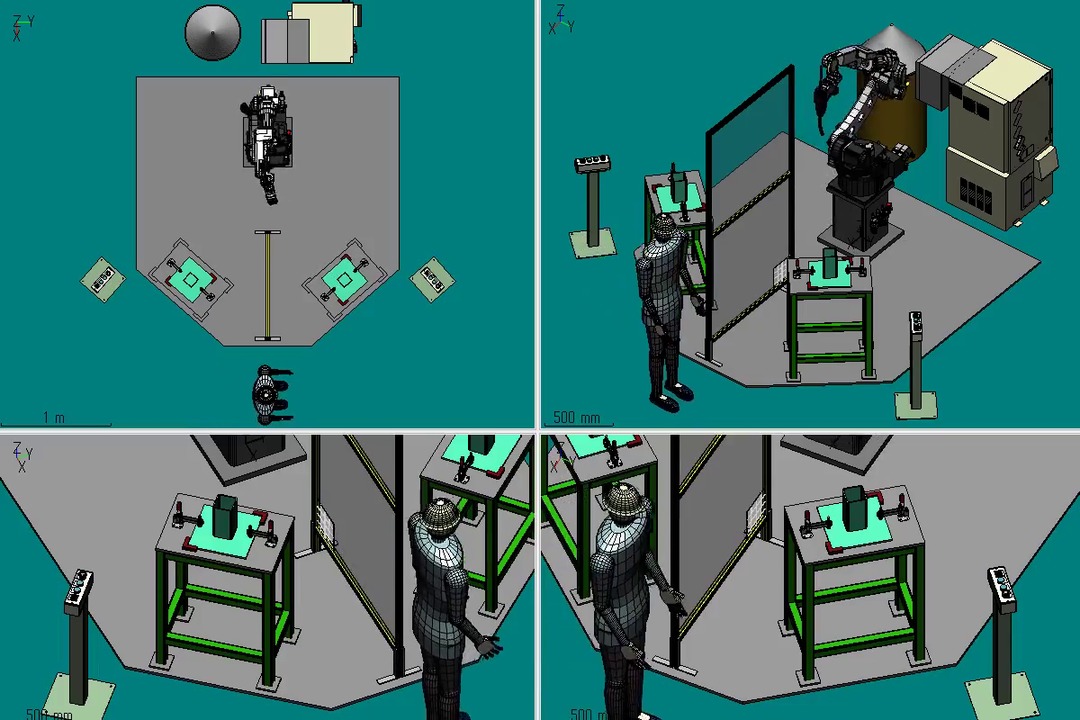

【モデル ２】作業台2台付き溶接ロボットパッケージ
溶接ロボットと作業台がセットになった、簡易的な溶接ロボットシステムです。
作業台を２台設置することで「片側で溶接中に、片方はワークの着脱」
のように、作業の効率化が可能で、生産量の増加を見込めます。
また、作業台の間に安全柵を設置することで、ロボット誤作動時の人への
衝突を防ぐことができ、安全性も担保することができます。
・機器構成
| 機器名 | 数量 | 備考 |
|---|---|---|
| 溶接ロボット | １式 | 溶接電源一体型ロボット TM-1400WG4 を使用 |
| ロボット架台 | １式 | ロボットかさ上げ台 |
| 溶接用作業台 | ２式 | |
| ベースプレート | １式 | コモンベースへの変更も可能 |
| 作業台間柵 | １式 | 安全対策用 |
| 外部起動スイッチ | ２式 | プログラム起動、停止、非常停止用 |
※ワーク固定用治具は実ワーク確認とお打ち合わせの後のお見積りとなります。
予めご了承下さい。

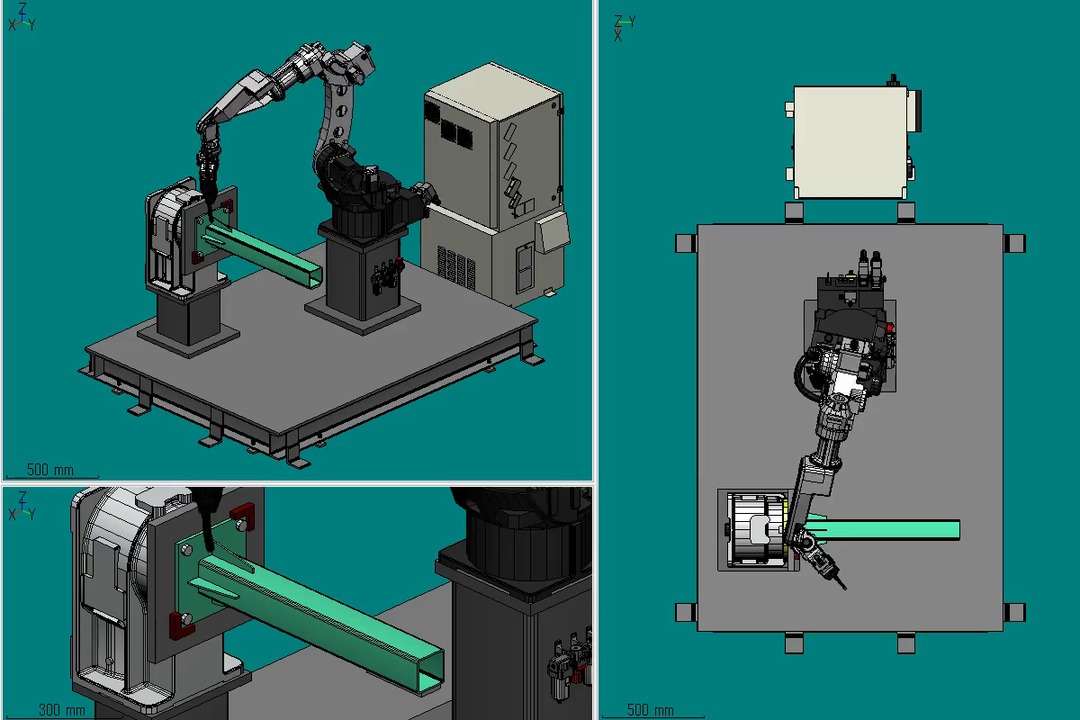

【モデル ３】垂直１軸ポジショナー付き溶接ロボットパッケージ
溶接ロボットと１軸ポジショナーを組み合わせたロボットシステムです。
ポジショナーを使うことでワークの姿勢を自動で変えることが可能です。
これにより、良好な溶接姿勢を作りやすくなり、溶接品質向上が見込めます。
また、ワークの回転をポジショナーが担うため、作業者がワークに直接触れる
機会が減り、火傷やその他事故のリスク低減に効果が期待できます。
・機器構成
| 機器名 | 数量 | 備考 |
|---|---|---|
| 溶接ロボット | １式 | 溶接電源一体型ロボット TM-1400WG4 を使用 |
| ロボット架台 | １式 | ロボットかさ上げ台 |
| １軸ポジショナー | １式 | 可搬重量500kg ワーク重量により変更可能 |
| ポジショナー架台 | １式 | ポジショナーかさ上げ用 |
| コモンベース | １式 | ベースプレートへの変更も可 |
※ワーク固定用治具は実ワーク確認とお打ち合わせの後のお見積りとなります。
予めご了承下さい。
【モデル ４】水平１軸ポジショナー付き溶接ロボットパッケージ
溶接ロボットと１軸ポジショナーを組み合わせたロボットシステムです。
面板を上向きに設置することにより回転テーブルとして使用可能です。
垂直設置のポジショナーと比較し、ワークセットが容易となる他、
モーメントによる耐荷重減の影響を受けにくくなります。
・機器構成
| 機器名 | 数量 | 備考 |
|---|---|---|
| 溶接ロボット | １式 | 溶接電源一体型ロボット TM-1400WG4 を使用 |
| ロボット架台 | １式 | ロボットかさ上げ台 |
| １軸ポジショナー | １式 | 可搬重量500kg ワーク重量により変更可能 |
| ポジショナー架台 | １式 | ポジショナーかさ上げ用 |
| コモンベース | １式 | ベースプレートへの変更も可 |
※ワーク固定用治具は実ワーク確認とお打ち合わせの後のお見積りとなります。
予めご了承下さい。

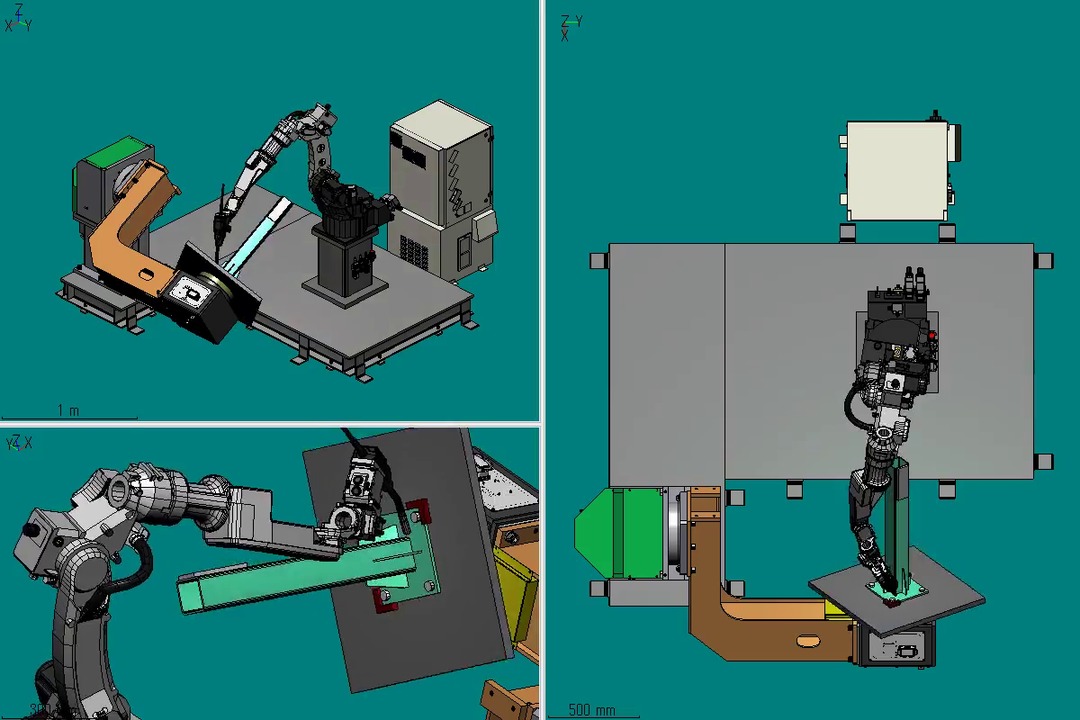

【モデル ５】２軸ポジショナー付き溶接ロボットパッケージ
溶接ロボットと２軸ポジショナーを組み合わせたロボットシステムです。
回転と傾斜機能がついたポジショナーを使用することで、ワークに対する
溶接ロボット適応率が更に向上します。
トーチが下向き姿勢のように、溶接に適した姿勢を設定しやすくなるため、
溶接品質の向上も見込めます。
・機器構成
| 機器名 | 数量 | 備考 |
|---|---|---|
| 溶接ロボット | １式 | 溶接電源一体型ロボット TM-1400WG4 を使用 |
| ロボット架台 | １式 | ロボットかさ上げ台 |
| ２軸ポジショナー | １式 | 可搬重量500kg ワーク重量により変更可能 |
| コモンベース | １式 | ベースプレートへの変更も可 |
※ワーク固定用治具は実ワーク確認とお打ち合わせの後のお見積りとなります。
予めご了承下さい。
