DTPS（オフライン・教示編集ソフト）
DTPS（オフライン・教示編集ソフト）の概要
PC上の仮想空間で、オフラインデータの作成、ロボットの動作範囲や干渉のチェック、レイアウト構想、タクト試算などができるソフトです。無料お試し版や使い方動画もご用意しております。
※ダウンロード可能なメールアドレスに一部制限があります
DTPSⅢ（オフライン・教示編集ソフト）の特長
ロボットシステム構築の事前準備でお困りではありませんか？
DTPSⅢではPC上のバーチャル空間内でシステムを構築し、ロボットの機種選定、レイアウト構想、姿勢確認、干渉チェックなど様々な検討を行うことができます。これらの検討により、「後戻り修正の削減による費用抑制」､「レイアウトのコンパクト化」や「立上げ期間の大幅短縮」を図ることが可能です。
メリット

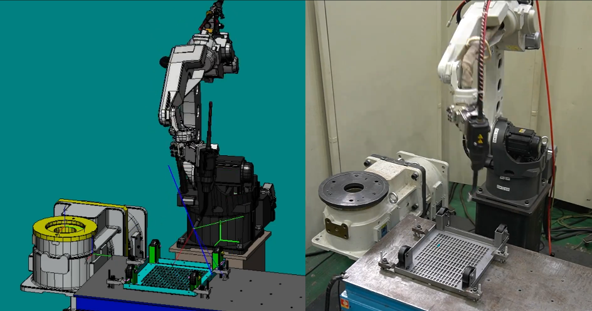

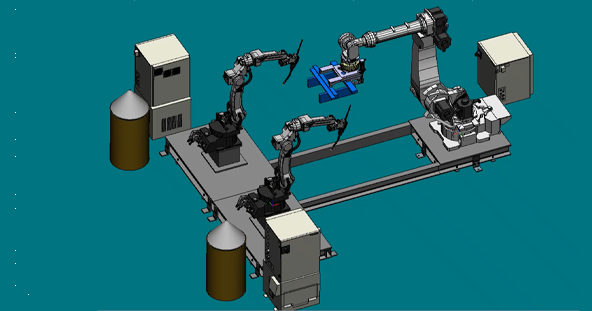

システムの課題抽出への活用
溶接で重要となる品質を考慮したトーチ姿勢を確保したシステムを構築する上で重要検討項目であるロボット動作、JIGや付帯機器との干渉チェック、付帯装置(シフト、ポジショナー等)の構成等のシミュレーション検証ができます。また溶接、空走速度を設定することで溶接タクトの概算算出機能等、様々な機能も標準準備しております。
オフラインデータの作成
DTPSⅢでは溶接条件やロボット命令の編集機能を持ち合わせており、実機のロボットと同様の教示(プログラム作成)機能があります。
各ステップの修正、コピー、編集などプログラム編集も容易で、新規設備や新規ワーク追加等の設備立上げ時に期間短縮を図ることができます。
その他の特長と機能
シミュレーション機能
1. 充実したシミュレーション機能
干渉時や動作範囲を逸した時にはエラー内容を確認することができます。

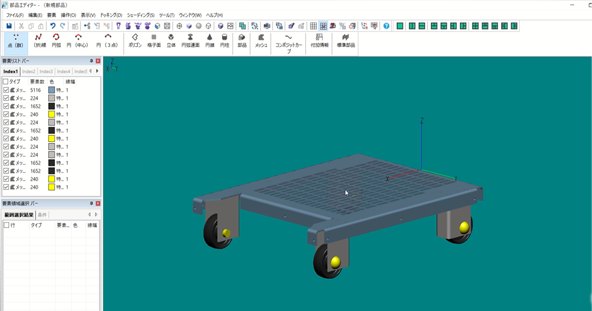

2. ワークも簡単に追加
簡易形状モデル作成機能と3Dデータインポート機能を搭載しています。
3. 各種お役立ちツールを搭載
概算溶接タクトの算出、動画作成機能、マクロ機能 など現場でのお役立ち機能を搭載しています。
管理機能

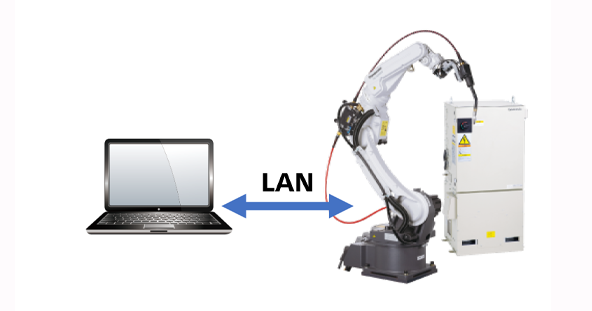

1. 溶接ログ自動データ受信
ロボットとPCをLAN接続しバックアップファイルやエラー履歴などを自動保存します。

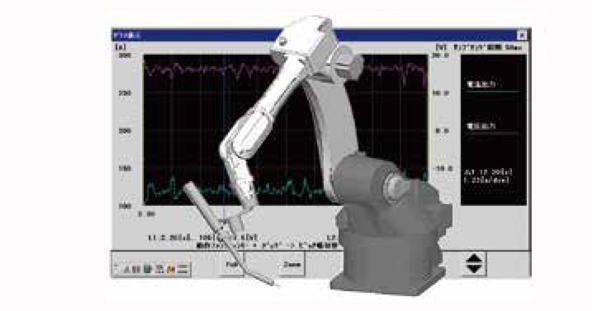

2. 溶接波形データ自動記録受信
ロボットに保存された溶接波形データをLAN接続して自動保存可能です。
※「溶接データ管理機能」が必要です。
3. 軽快動作を実現
軽量ソフトのため、必要スペックを満たせばモバイルPCでも動作可能です。
※お試し版ソフトもご準備しております。

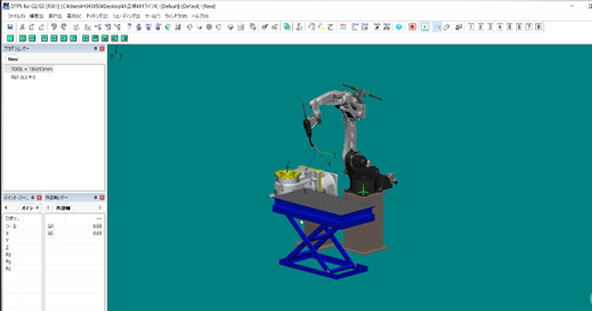

お試し版
DTPSⅢの無料お試しソフトをご用意しております。
標準的なワークを既にセットアップしておりますので、実際にお使いになり、操作のイメージを掴んでいただくことが可能です。
※ダウンロード可能なメールアドレスに一部制限があります
| 製品名称 | 品番 | 含まれる機能 | |||||
|---|---|---|---|---|---|---|---|
| データ管理 機能 |
ユーザー管理 機能 |
テキスト変換 機能 |
パソコン編集 機能 |
自動データ 受信機能 |
シミュレーション 機能 |
||
| DTPSⅢ | YA-1NPCD1 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
製品構成
インポート可能なCADデータ形式
XGL、ZGL、3DXML、OBJ、VRML、STL、IGES、DXFなどの形式に対応しています。
お客様にご準備いただくもの
下記スペックを満たすPCが必要となります。
| CPU | 1.6 GHz以上（推奨：3.2 GHz、デュアルCPU） |
|---|---|
| メモリー | 1 GB以上（推奨：2 GB） |
| グラフィックカード | メモリー：128 MB以上（推奨：1 GBでOpen GL対応のもの） |
| 解像度 | 1024×768以上（推奨：1280×1024） |
| 対象OS |
Windows® 10 (Home,Pro) |
| HDD |
テキスト変換ソフト：80MB以上の空き容量 |
| インターフェイス | ・CDドライブ（ソフトウェアインストール時に必要） ・イーサネットボード（ロボットとのネットワーク連携時に必要） ・USB（Type-A）ポート（セキュリティユニット付属のソフトウェア使用時に必要） |
