【製品版】
教示時間短縮で生産性向上を支援
ロボット教示・編集ソフト（DTPSⅢ）
溶接作業に必要な機能を搭載した「溶接用」ソフトウェア
溶接ロボットの教示作業に関するお困りごと

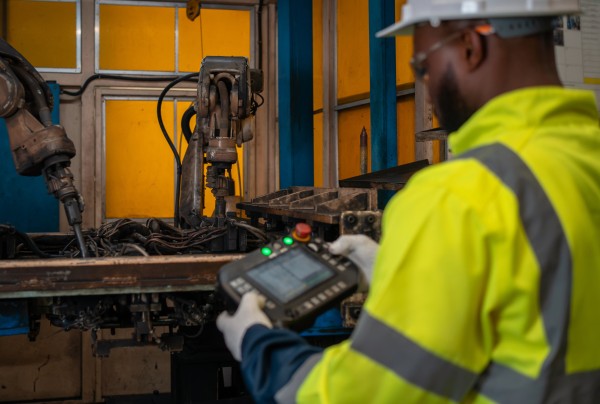

設備停止後に初めて作業開始できる
教示作業は生産を停止させるため、生産のない夜間や設備の止まる休日に行われることがあります。通常の時間に行う場合にも前後での増産調整が現場に負担をかけることがあります。
作業が長引くほど生産効率が落ちる
教示作業には高い精度の動作や、様々な設定が求められる一方で、実機での作業時間が長くなるほど設備停止時間が長くなるため、生産効率を低下させる可能性があります。
教示作業をできる人が限られている
溶接ロボットの作業者には特別教育の受講が義務付けられています。複数の作業者の育成にはコストと時間がかかる一方で、特定の作業者に依存することにも様々なリスクがあります。
DTPSⅢが可能にする溶接ロボット運用とは
DTPSⅢでは、PC上の仮想空間内でシステムを構築し、教示作業だけでなく、ロボットの機種選定、レイアウト構想、姿勢確認、干渉チェックなど、さまざまな作業やシミュレーションをインターネットに接続されていない状態でも行うことができます。
また、作成した教示プログラムを実際の溶接ロボットにインストールして動作させることも可能です。
本製品の概要については右の動画をご覧ください。
現場以外の場所で教示作業ができる
事前に設備やワークなどの各種データを取り込み、現場と同じ位置関係を再現することで、PC上でいつでも教示作業を行うことが可能です※1
生産を止めずに教示作業ができる
DTPSⅢで作成した教示プログラムは、実機にインストールして再生することができます※2
これにより設備の停止時間を最小限に抑えることができます。
治具や設備の手直し工数を削減できる
PC上で事前に、ロボットと治具や周辺設備との干渉確認ができます。
これにより、現場での治具や設備の手直しにかかるコストを抑えることができます。
※1 1つのソフトウェアもしくはライセンスにつき、使えるPCは1台のみです。
※2 DTPSⅢ上の仮想空間で作成した教示プログラムは現実空間との間でズレが発生するため、実機での最終確認と調整が必要です。
※3 DTPSⅢの使用には特別講習の受講は必要ありませんが、各種法令やロボット操作の理解のために受講されることを推奨しています。
【新提案！】専門スタッフによるサポートデスクサービス開始
現在DTPSⅢをご利用中のお客様にもご契約いただけます
- 使い方に不安がある
- スタッフを教育する余裕がない
このような不安をお抱えのお客様へ、サポートデスクサービスを開始しました。
専門スタッフによるオンラインサポートや、特別価格の講座等を通じて運用の支援をします。詳しくは以下のリンクをご覧ください。
DTPSⅢでできること
溶接ロボットの教示作業や管理の効率化
実機のロボットと同様の教示(プログラム作成)機能を搭載しており、溶接条件やロボット命令の編集機能は同じ感覚でご使用いただけます。
各ステップの修正、コピー、編集などプログラム編集も容易で、新規設備や新規ワーク追加等の設備立上げ時に期間短縮を図ることができます。
また、実機のバックアップデータを再生してエラー履歴の内容を確認できるため、溶接品質向上や設備管理体制強化にも貢献します。
充実したシミュレーション機能で徹底的な事前検証
DTPSⅢではPC上の仮想空間でシステムを構築し、ロボットの機種選定、レイアウト構想、姿勢確認、干渉チェックなど様々な検討を行うことができます。これらの機能により、「後戻り修正の削減による費用抑制」､「レイアウトのコンパクト化」や「立上げ期間の短縮」を図ることが可能です。
主な機能や使い方
パソコン編集機能を搭載
実際のロボットでの作業と同じ感覚で命令の追加、変更、削除などの編集作業をパソコン上で行うことができます。
ワークデータも簡単に追加可能
簡易形状モデル作成機能と3Dデータインポート機能を搭載しており、簡単に設備状況を再現できます。

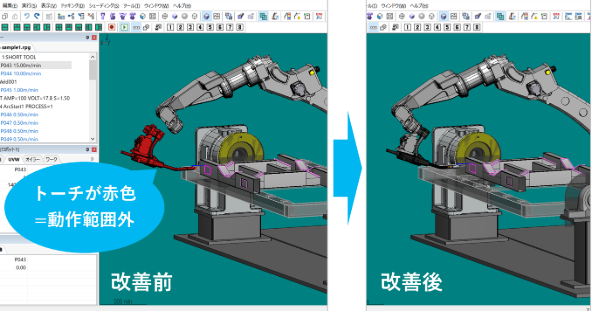

設備レイアウトの事前確認が可能
設備設計の検討時に、溶接ロボットがすべての溶接個所に対して理想の姿勢でアプローチできるかを事前に確認できます。

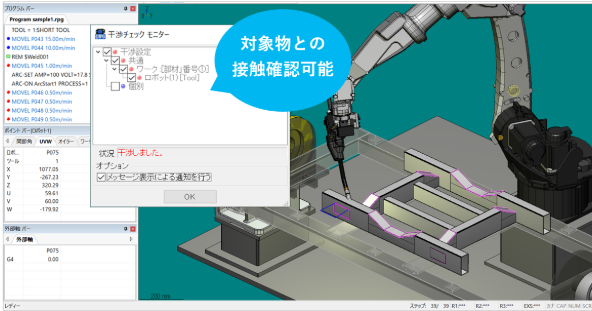

治具や設備との干渉確認
溶接治具や周辺設備の設計段階で、溶接ロボットやトーチとの干渉有無の確認が可能です。

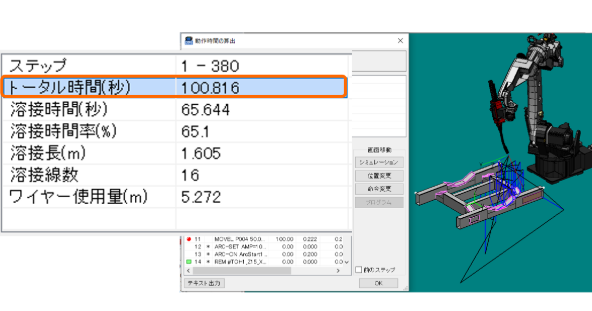

概略タクトタイムの確認
作成したプログラムの概略タクトタイムを確認できるので、事前に生産能力の算出が可能です。

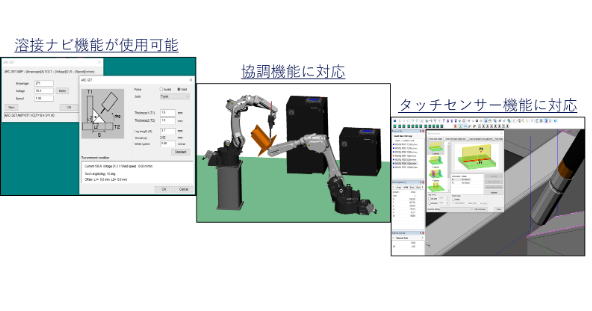

メーカー独自開発の優位性
・溶接ナビ機能
・各種協調機能
・タッチセンサー機能
などの各種機能にも対応しており、より高度なシミュレーションを体感いただけます。
複数のプランをご用意
ご予算、スキル、環境等に合わせて最適なプランをご選択ください
▼操作感を確認してみたい
無料お試し版ソフトを試す
機能を限定した無料のお試しソフトです。自習用のマニュアルやCADデータもご用意しております。
ダウンロードにはユーザ登録が必要です※1
▼導入コストを抑えたい
サブスクリプション版を運用する
お得に始められる定額利用サービスを開始しました。専門スタッフによる充実したサポートサービスもあります。
詳しくは以下のリンクよりご覧ください※2
▼有効期限を気にせず長期運用をしたい
製品版を購入する
製品版には有効期限や機能に制限はございません。DTPSⅢでご利用頂ける機能を使いこなすことで、効率の良い溶接ロボットの運用をご体感いただけます。
※1 フリーメールアドレスでのダウンロードには対応しておりません。ご希望のお客様はお近くの販売会社へお問い合わせください。
※2 サブスク版と製品版に機能の違いはございません。
製品仕様
| 製品名称 | 品番 | 含まれる機能 | |||||
|---|---|---|---|---|---|---|---|
| データ管理 機能 |
ユーザー管理 機能 |
テキスト変換 機能 |
パソコン編集 機能 |
自動データ 受信機能 |
シミュレーション 機能 |
||
| DTPSⅢ | YA-1NPCD1 |
|
|
|
|
|
|
※溶接データ記録自動受信機能はG4コントローラでは使用できません。
インポート可能なCADデータ形式
XGL、ZGL、3DXML、OBJ、VRML、STL、IGES、DXFなどの形式に対応しています。
お客様にご準備いただくもの
下記スペックを満たすPCが必要となります。
| CPU | 1.6 GHz以上（推奨：3.2 GHz、デュアルコアCPU） |
|---|---|
| メモリー | 1 GB以上（推奨：2 GB） |
| グラフィックカード | メモリー：128 MB以上（推奨：1 GBでOpen GL対応のもの） |
| 解像度 | 1024×768以上（推奨：1280×1024） |
| 対象OS | Windows10、Windows11 ・Windows10、Windows11のタッチ操作には対応していません。 ・Windows10、Windows11は米国Microsoft社の登録商標です。 |
| HDD |
テキスト変換ソフト：175 MB以上の空き容量 |
| インターフェイス | ・CDドライブ（ソフトウェアインストール時に必要） ・イーサネットボード（ロボットとのネットワーク連携時に必要） ・USB（Type-A）ポート（セキュリティユニット付属のソフトウェア使用時に必要） |
※G4 / WG4 / WGH4コントローラで自動データ受信機能などロボット通信機能を使用する場合は、OPCUA機能（オプション）が必要です。
