IP制御、PoE※1給電に対応したコンパクトなオペレーションパネル
※1: Power over Ethernetの略。
※2: AK-HRP1000と4K/HDインテグレーテッドカメラの接続については、「コントローラー対応機種一覧表PDF」をご覧ください。
ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。
テクノロジー
3.5型（VGA） LCD液晶パネル
シーンファイル機能
シリアル/IP制御
SDメモリーカードスロット
PoE対応
強み・特長
IP制御、PoE ※1給電に対応したコンパクトなオペレーションパネル
- カメラのシリアル制御、IP制御が可能。
- 1/4ラック幅サイズ。
- 視認性を高めた3.5型（VGA）LCD液晶パネルを採用。
- LAN ケーブル（CAT5e以上）で給電できるPoE※1に対応。
- バリアブルゲイン可変機能により、撮影シーンに合わせたきめ細やかな調整が可能。
- カメラの設定を保存・読出しするシーンファイル機能を装備。
- 当社製4K/HDインテグレーテッドカメラにも対応※2 。
- シリアル接続で、カメラコントロールユニット（CCU）を1台接続。
- IP接続時は最大99台のカメラコントロールユニット（CCU）を接続可能。
- SDメモリーカードスロットを装備し、シーンファイルやユーザーファイル、レンズファイルを保存可能。ファームウェアのバージョンアップにも対応。
※1：Power over Ethernetの略。
※2 : AK-HRP1000と接続可能な4K/HDインテグレーテッドカメラの詳細は「コントローラー対応機種一覧表PDF」をご覧ください。
ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。ファームウェアのバージョンアップについては「サポート・ダウンロード」をご覧ください。

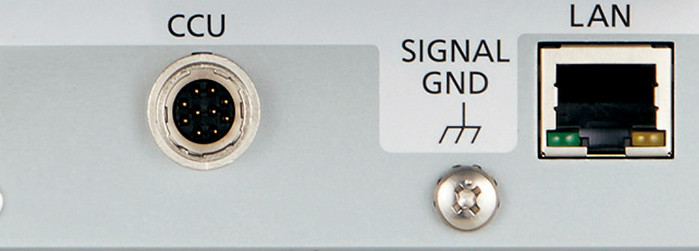

背面端子部
ソリューション
- 製品画像
主な仕様
| AK-HRP1000 | |
|---|---|
| 総合 | |
| 電源 | DC 12 V（カメラ給電 DC 10 V-16 V）
DC 42 V-57 V（PoE 電源） |
| 外形寸法 | 幅 102 mm × 高さ 385 mm × 奥行 74.4 mm |
| カメラ/CCU 制御 | コントロール信号（カメラ本体/CCU制御） 電源給電 DC16 V（CCU接続時） DC12 V（カメラ接続時） |
| 制御ケーブル 最大延長距離 | カメラ本体接続時：20 m CCU 接続時：50 m |
