ミキサー/シグナルプロセッサー デジタルミキサー WR-DX002

デジタルミキサー

WR-DX002
オープン価格

デジタルミキサーWR-DX002 Series Main Image

デジタルミキサー WR-DX002

  • WR-DX002

主な機能・特長

  • デジタル化によりハウリング抑制機能、3種類のプリセットイコライザー機能、ステレオ入力ミュート機能、4パターンのパターンメモリー機能、と多彩な機能を搭載。

  • 運用中に使用する出力音量調整やパターン選択ボタンなどを1箇所に集約、わかりやすいパネルレイアウト。

  • 外部制御入出力機能で外部機器からのパターン呼び出しや、映像機器などと連携した制御も可能。外部から音量調整できる4系統のVCA 入力も装備。

モノラル8入力/ステレオ4入力、4出力で外部制御機能も備えた2Uデジタルミキサーです。

強み・特長

概要

  • デジタル化によりハウリング抑制機能、3種類のプリセットイコライザー機能、ステレオ入力ミュート機能、4パターンのパターンメモリー機能、と多彩な機能を搭載。
  • 運用中に使用する出力音量調整やパターン選択ボタンなどを1箇所に集約、わかりやすいパネルレイアウト。
  • 外部制御入出力機能で外部機器からのパターン呼び出しや、映像機器などと連携した制御も可能。外部から音量調整できる4系統のVCA入力も装備。

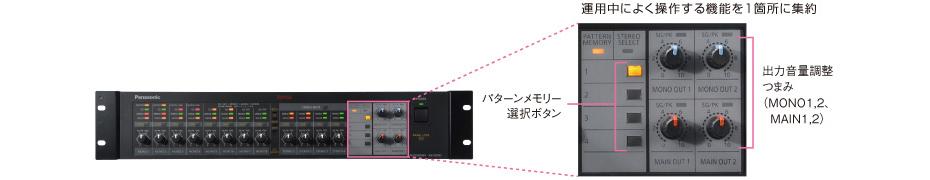

多彩な機能と使いやすさの追求

デジタル化によりハウリング抑制機能、3種類のプリセットイコライザー機能、ステレオ入力ミュート機能、4パターンのパターンメモリー機能、と多彩な機能を搭載。また、運用中に使用する出力音量調整やパターン選択ボタンなどを1箇所に集約、わかりやすいパネルレイアウトになっています。


多彩な機能と使いやすさの追求

外部制御によるシステム性の向上

外部制御入出力機能で外部機器からのパターン呼び出しや、デジタルインターフェースボックス※により映像機器と連携した制御も可能です。外部から音量調整できる4系統のVCA入力も装備しています。

※より詳細な情報は、こちらをご覧ください。


外部制御によるシステム性の向上

2Uの省スペース設計

デジタル化により、当社アナログミキサー(WR-X02)の半分の2Uサイズを実現。ラックやワゴンなどへ収納する際のスペース効率を大幅に向上します。

システムパッケージ例
ミキサー
ワイヤレス受信機
パワーアンプ

2Uの省スペース設計

寸法図(単位:mm)

WR-DX002 寸法図

背面パネル


背面パネル

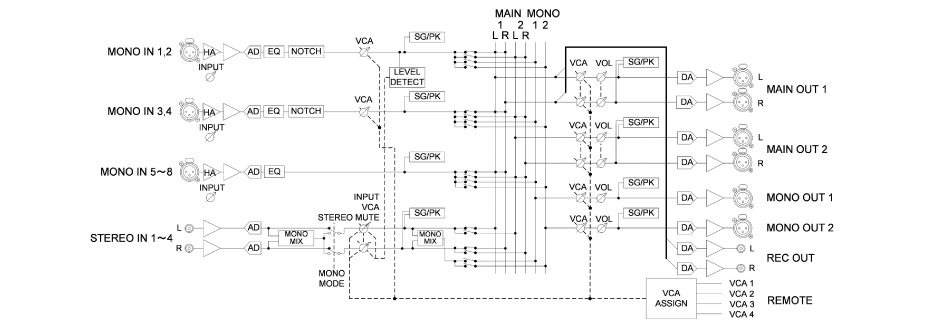

ブロックダイヤグラム

ブロックダイヤグラム

音声入力/出力・機能

音声入力 モノラル入力8系統、ステレオ入力4系統
モノラル入力 形式、コネクター 電子バランス、XLR-3-31相当
定格、最大入力 -60~-10dBu、+8dBu
入力インピーダンス 10kΩ
ステレオ入力 形式、コネクター 不平衡、ピンジャック
定格、最大入力 -10dBV、+9dBV
入力インピーダンス 10kΩ
音声出力 メイン出力 2系統、モノラル出力 2系統、録音出力 1系統
(メイン出力はステレオ/モノラル切替可)
メイン出力、
モノラル出力
形式、コネクター 電子バランス、XLR-3-32相当
定格、最大出力 +4dBu、+18dBu
出力インピーダンス 150Ω
適合インピーダンス 10kΩ以上
録音出力 形式、コネクター 不平衡、ピンジャック
定格、最大出力- 10dBV、+10dBV
出力インピーダンス 1600Ω
適合インピーダンス 10kΩ以上
機能 ハウリングサプレッサー 4系統(モノラル入力チャンネル1~4)
バンド数:ダイナミックノッチ 4バンド
イコライザー 搭載チャンネル:全モノラル入力チャンネル
3モードプリセット方式 [モード1]中高域強調(有線マイクなど使用時の明瞭度向上)
[モード2]低域強調(ハンド型ワイヤレスマイクなど使用時)
[モード3]低域および中高域強調(タイピン型ワイヤレスマイクなど使用時)
ステレオミュート マニュアルモード/オートモード切替可(後面ディップスイッチにて)
減衰量 -10dB/-20dB切替可(後面ディップスイッチにて)
パターンメモリー※2 メモリー数 4個、 接点入出力制御可
ステレオ入力
チャンネル選択※2
ステレオ入力チャンネルを択一選択、接点入出力制御可

0dBu=0.775Vrms 0dBV=1Vrms

※2パターンメモリー機能とステレオ入力チャンネル選択機能は択一選択

WR-DX002
電源
AC 100 V 50 Hz / 60 Hz
消費電力
18 W(電気用品安全法上の消費電力)
