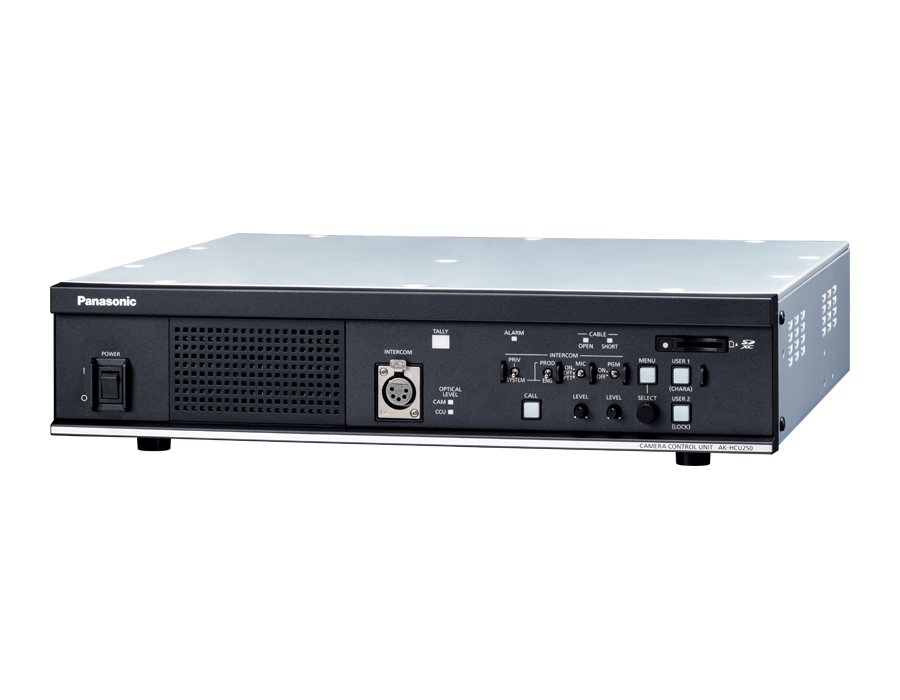

システムカメラ AK-HCU250/HCU250S

カメラコントロールユニット(CCU)

AK-HCU250 [多治見コネクターモデル]
AK-HCU250S [LEMOコネクターモデル]
本体希望小売価格 1,450,000円(税抜)

AK-HCU250GJ本体画像

AK-HCU250/HCU250S

  • AK-HCU250/AK-HCU250S

主な機能

  • カメラ/CCU間で約1,200 mの非圧縮長距離伝送が可能

  • 高さ2Uでラックマウントできる小型軽量ユニット

  • 4Kアップグレードで12G-SDI 出力/3G-SDI Quad Link出力に対応

  • RET入力(SDI:2チャンネル)に対応

お問い合わせ 販売店一覧

光ファイバーによる非圧縮長距離伝送が可能。
AK-HCU250からカメラの電源を供給した場合、約1.2 km伝送することができます。4Kアップグレード(有償)により、12G-SDIや3G-SDI Quad Linkといった多彩な出力インターフェイスに対応。

※別売オプション4K/12G-SDIインターフェイスキットAK-HUC01G(有償)が必要

ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。

ファームウェアダウンロードはこちら

AK-HCU250/HCU250S

お問い合わせ 販売店一覧

テクノロジー

4Kアップグレード(有償)

4Kアップグレード(有償)

TRUNK(3G/HD)

TRUNK(3G/HD)

4K HDR BT2020/SDR BT.709サイマル出力 Icon

4K HDR BT.2020/SDR BT.709サイマル出力

12G-SDI 2系統

12G-SDI 2系統

3G-SDI Quad Link

3G-SDI Quad Link

SMPTE ST2110

SMPTE ST2110

TICO (4K over 3G-SDI)

TICO (4K over 3G-SDI)

2Uラックマウント

2Uラックマウント

強み・特長

ローコストで高画質な長距離光伝送カメラシステムを構築

  • カメラ/CCU間で約1,200 mの非圧縮長距離伝送が可能※1。
  • 高さ2Uでラックマウントできる小型軽量ユニット。
  • 4Kアップグレードで12G-SDI 出力/3G-SDI Quad Link 出力に対応※2
  • RET入力(SDI:2チャンネル)に対応。
  • インカム:1系統、オーディオ:2系統を搭載。
  • カメラ/CCU間に3Gトランク、3Gプロンプター回線を装備。

※1:AK-HCU250/HCU250Sからカメラに電源供給した場合。
※2:4Kアップグレードには別売オプション4K/12G-SDIインターフェイスキットAK-HUC01G(有償)が必要です。




AK-HCU250/HCU250S用 4K出力オプション

4K/12G-SDI インターフェイスキット

AK-HUC01GNEW
本体希望小売価格 820,000円(税抜)

※本機はセット販売となります。

本キットは、AK-HC3900システムで4K映像信号を出力することができるオプションキットです。4K光学ローパスフィルターをAK-HC3900/HC3900Sのレンズ取付面に装着し、4K出力ボードをカメラコントロールユニット(CCU)AK-HCU250に装着して使用します。

  • 12G-SDI×2系統と、3G-SDI Quad Link での4K SDI出力の切り替えが可能。
  • 水平/垂直解像度2000TV本の4K映像出力に対応。
  • 4K/HDR/BT.2020とHD/SDR/BT.709のサイマル出力が可能。

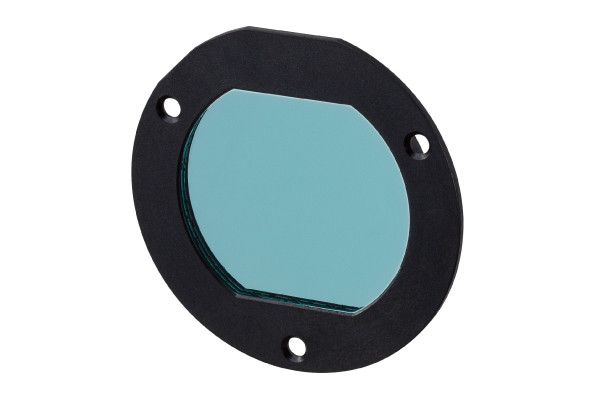

4K 光学ローパスフィルター
AK-HC3900 取付用

4K光学ローパスフィルターAK-HC3900取付用

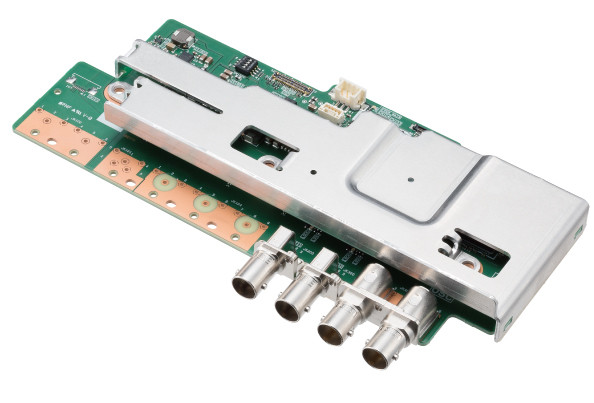

4K出力モード
AK-HCU250取付用

4K出力ボードAK-HCU250取付用

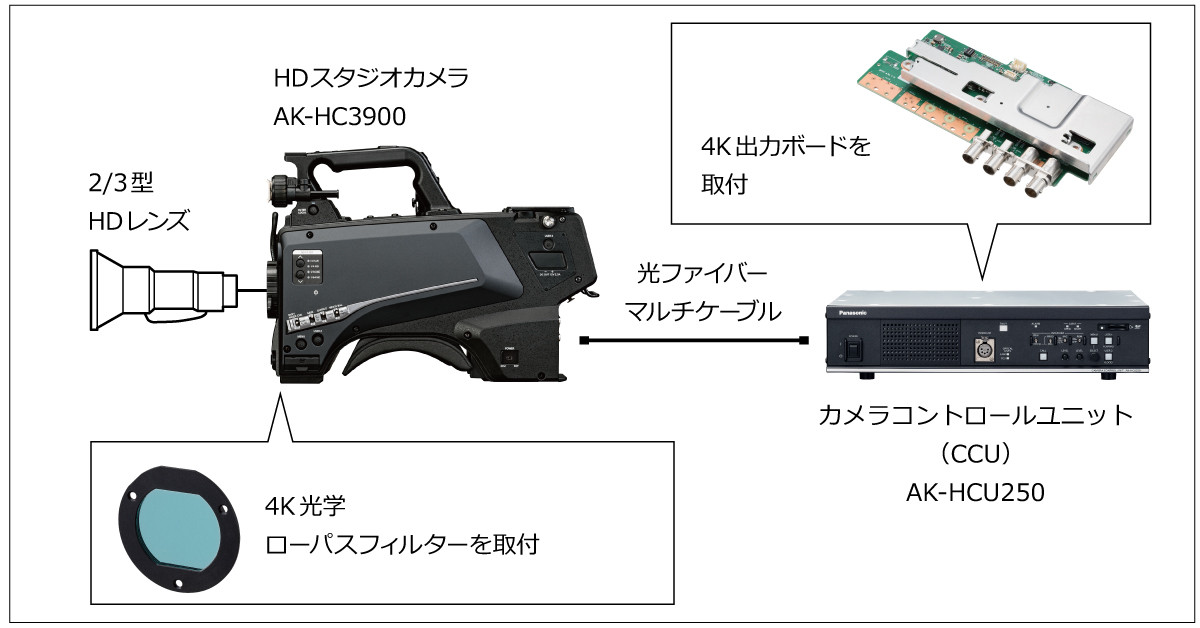

■システム接続例


■システム接続例

※AK-HUC01Gの取付は販売店で行います。取付の際は、必ず販売店にご相談ください。
※ご使用には4K/12G-SDIインターフェイスキットAK-HUC01G取付前に、HDスタジオカメラAK-HC3900/HC3900S、カメラコントロールユニットAK-HCU250/HCU250Sのファームウェアバージョンアップが必要です。詳細はをご覧ください。




対応フォーマット一覧


UHD
【AK-HUC01G取付時】
3840×2160/59.94p/50p/29.97p/25p/23.98p
HD 1920×1080/59.94p/50p/29.97p/25p/23.98p

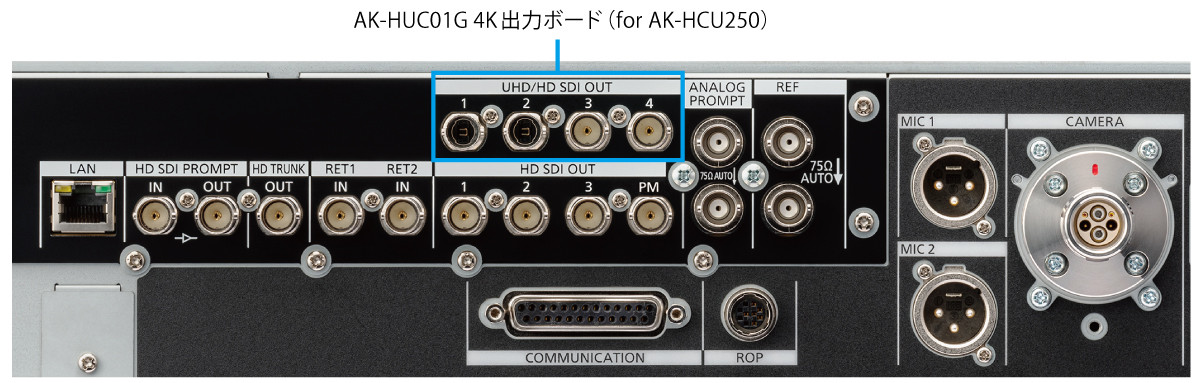

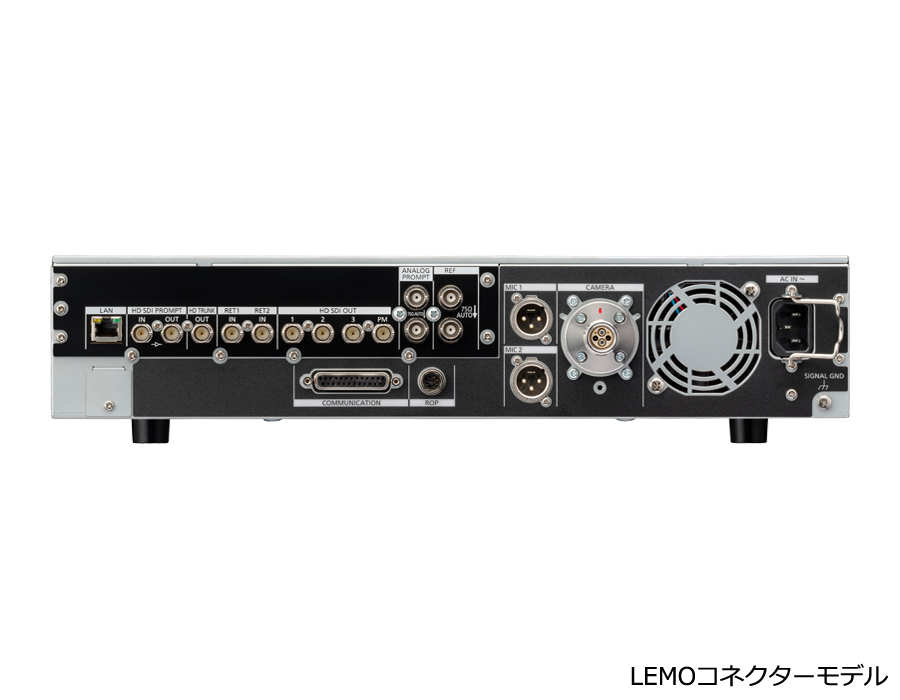

背面端子部


背面端子画像





ソリューション


ライブコンサート(イベント・レンタル)

ライブコンサート(イベント・レンタル)

客席をふさがない小型の8Kカメラ1台で、ステージ全体/アップ4アングルを撮影

スタジオ撮影(放送・プロダクション)

スタジオ撮影(放送・プロダクション)

スタジオカメラとリモートカメラを組み合わせて少ない人数で多彩な映像演出を実現

eスポーツゲーム(eスポーツ)

eスポーツゲーム(eスポーツ)

世界的に熱狂的なファンが集うeスポーツゲーム。会場内のみならず場外へも興奮と熱気を伝えるため、カメラやディスプレイなどの多くの映像機器が使用されます

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。


※4Kアップグレード時。別売オプション4K/12G-SDIインターフェイスキットAK-HUC01G(有償)が必要

主な仕様

AK-HCU250/AK-HCU250S
カメラコントロールユニット(CCU) AK-HCU250/HCU250S
ビデオ入出力部〈HD-SDI 1-3〉 端子
BNC × 3
3G/1.5G-SDI: 0.8 V [p-p]、75 Ω
〈HD-SDI PM〉 端子
BNC × 1
1.5G-SDI: 0.8 V [p-p]、75 Ω
〈RET IN 1-2〉 端子
BNC × 2(FS内蔵)
3G/1.5G-SDI: 0.8 V [p-p]、75 Ω
〈HD-SDI PROMPTER IN〉 端子
BNC × 1(FS内蔵)
3G/1.5G-SDI: 0.8 V [p-p]、75 Ω
〈HD TRUNK OUT〉 端子
BNC × 1
3G/1.5G-SDI: 0.8 V [p-p]、75 Ω
