ライブスイッチャー –AV-PF3000シリーズ
ペリフェラル
AV-PF3000シリーズ
主な機能・特長
3Uのコンパクトフレームに最大16ユニットを実装可能
3G-SDI信号に対応
電源ユニットおよび各ユニットはホットスワップによる挿抜が可能
IPネットワークによるリモート制御、SNMPに対応
リダンダント電源を標準装備
AV-PF3000シリーズ
テクノロジー
SNMPに対応
二重化CPU
二重化電源
強み・特長
3G-SDI対応。3Uのコンパクトフレームに最大16ユニットを実装可能
- 電源ユニットと各ユニットはホットスワップが可能。
- リダンダント電源を標準装備。
- IPネットワークによるリモート制御、SNMPに対応。
| 品番 | 名称 | サイズ | 主な機能・特長 |
|---|---|---|---|
| フレーム | |||
| AV-PF30U2 | ペリフェラルフレーム | 3U | 最大16ユニットを実装可能な3Uペリフェラルフレーム。 リダンダント電源、SNMPインターフェイスに対応。 |
| ユニット | |||
| AV-PF30M1 | SDI分配ユニット | 1スロット | 1入力7分配出力 SD/HD/3G-SDI信号の分配ユニット。 ケーブルイコライズ、リクロック機能搭載。 |
| AV-PF30M2 | 2ch SDI分配ユニット | 1スロット | 1入力3分配出力2系統搭載 SD/HD/3G-SDI信号の分配ユニット。 ケーブルイコライズ、リクロック機能搭載。 |
| AV-PF30M3 | AVDL/FSユニット | 1スロット | 自動位相調整、フレームシンクロナイザー機能を搭載した1入力5分配出力、HD/3G-SDI信号の分配ユニット（AVDL、FS機能を選択）。リファレンス1入力、1スルーアウト付き。 |
| AV-PF30M4 | AVマルチプレクサユニット | 1スロット | HD/3G-SDI信号へのAES 8chデジタルオーディオの重畳ユニット。 1入力3分配出力で、LTC重畳にも標準対応。 |
| AV-PF30M5 | AVデマルチプレクサユニット | 1スロット | HD/3G-SDI信号へのAES 8chデジタルオーディオの分離ユニット。 1入力3分配出力または1入力2分配出力とLTC分離出力にも標準対応。 |
| AV-PF30M11 | SDI分配ユニット | 1スロット | 1入力7分配出力 SD/HD/3G-SDI信号の分配ユニット。 ケーブルイコライズ、リクロック機能搭載。DVB-ASI対応。 |
| AV-PF30M12 | 2ch SDI分配ユニット | 1スロット | 1入力3分配出力2系統搭載 SD/HD/3G-SDI信号の分配ユニット。 ケーブルイコライズ、リクロック機能搭載。DVB-ASI対応。 |
※個別梱包対応品番は末尾に「A」が追加されます。

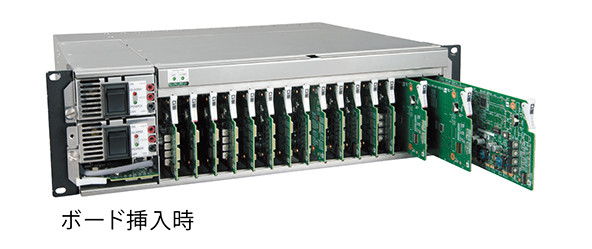

- 製品画像
主な仕様
| AV-PF3000シリーズ | |
|---|---|
| 総合 | |
| 電源 | 100 V ～ 50/60 Hz（リダンダント電源対応） |
| 消費電力 | 200 W |
| 動作温度 | 0℃ ～ 40℃ |
| 質量 | 約12 kg（フレームのみ、付属品を除く） 約16 kg（フルオプション実装時、付属品を除く） |
| 外形寸法 | 幅 482 mm × 高さ 132 mm × 奥行 400 mm （突起部含まず） |
事例・ソリューション・その他の関連情報
- 事例
北海道放送株式会社様
ニュースOTCスタジオサブシステム／ファイルベースシステム
ファイルベースシステムと連携した円滑な報道番組づくりを実現。番組の進行・送出はOTCシステムを活用して安定運用。
