模块式贴片机 NPM-GH
兼具行业高水准的生产率和贴装精度的模块式贴片机
- 实现“Autonomous Factory”的行业高水准边缘设备
- 实装头、元件识别相机等基干构成单元的进化
- 支持自主控制5M误差的软件APC-5M
- 继承以往NPM系列概念，现有供料器、吸嘴、台车也可使用（最低限度投资）
- 配合使用Auto Setting Feeder实现贴装精度±10μm
需要注册会员才可下载资料。
注册会员后可以浏览本公司网站上的所有资料。
已在使用松下电子元件实装、半导体、FPD的客户，可以通过P-Web轻松搜索。

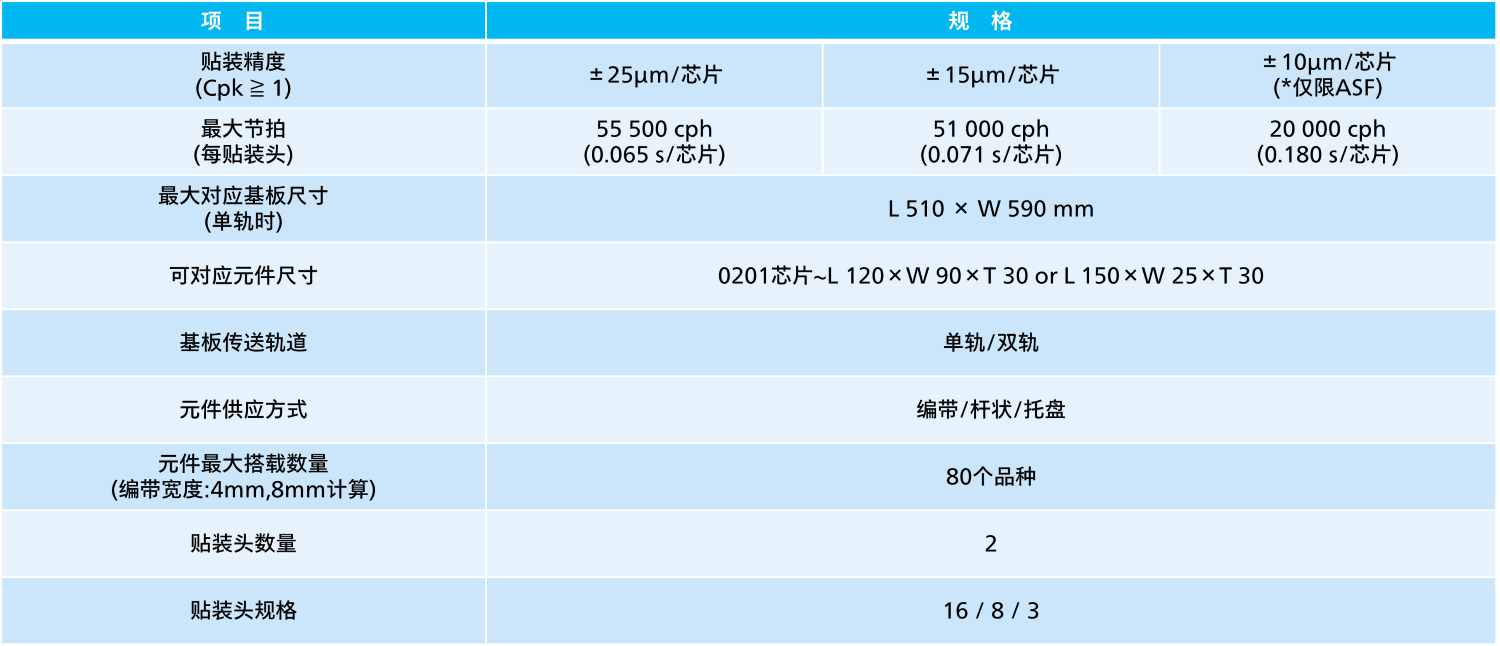

NPM-GH 规格说明书目录
“模块式贴片机 NPM-GH”介绍视频
“模块式贴片机 NPM-GH”的特点和效果
行业高水准的生产率和品质
| 高生产模式 | 高精度模式 1 | 高精度模式 2 | |
|---|---|---|---|
| 最大生产节拍 | 103 000 cph ※ | 82 000 cph ※ | 18 400 cph ※ |
| 贴装精度 | ±25 μm |
±15 μm |
±10 μm (仅在使用Auto Setting Feeder时对应) |
※FC16x2贴装头贴装时的节拍
元件应对能力提升
通过扩大FC16贴装头的应对元件尺寸，实现灵活的生产线构成
通过APC-5M（实时单元监控）实现的5M误差自主控制
※APC-5M为标配选项软件
实时监控对象单元的状态，根据监控数值的变化，通知维修保养时间、或妨碍生产的状态等。
可以分解生产线内的对象单元，按时间顺序分析对象单元的状态。
还可确认维修保养处理后的状态，可以确认适当的维修保养状态。
生产线状态显示器
单元分析画面
※上述为Line Process Control的画面，并非实装机本体上显示的内容。
