お困りごと:タクトタイムの削減

タクトタイムを削減したいが、溶接外観が崩れてしまう


お客様のお困りごと


■タクトタイムが削減できない

■無理にスピードを上げると溶接外観が悪化する

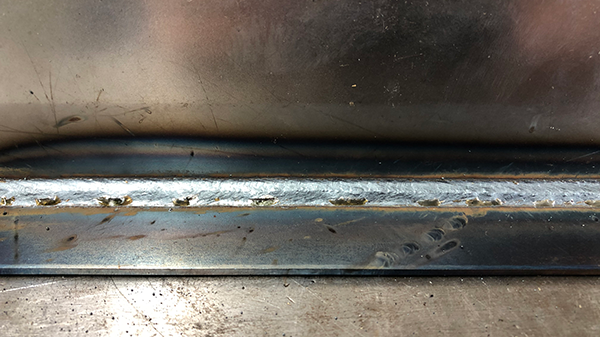

タクトタイム短縮 解決前

標準のCO2溶接(クリックで拡大)

溶接法:MTS-CO2(標準)
母材:軟鋼、板厚:2.3mm、ワイヤ径:φ1.2mm
溶接電流:170A、溶接速度:50cm/分

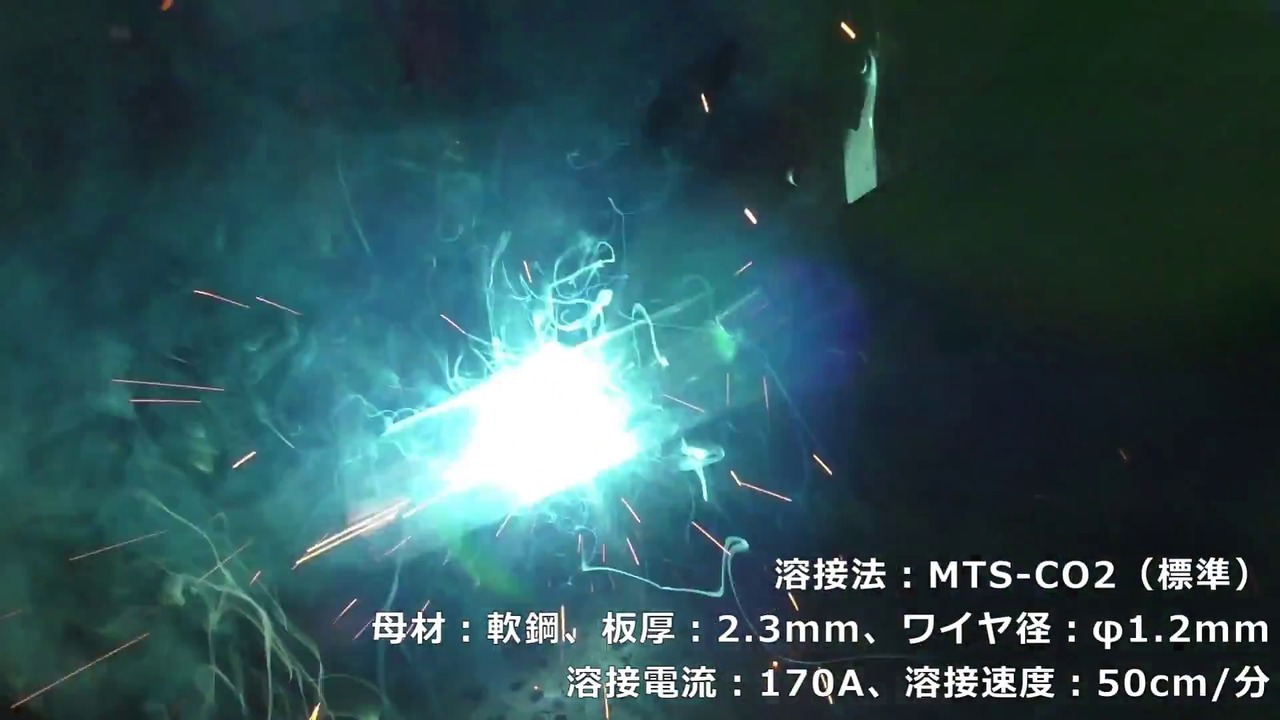

お困りごと:溶接速度50cm/分を倍にしたい

動画(標準CO2溶接のスパッタ飛散)

解決策:スーパーアクティブワイヤ工法で美しく、かつ高速溶接を実現

スーパーアクティブワイヤ工法とは

溶接ワイヤが正送と逆送を繰り返す高精度な送給制御。ワイヤの短絡及び開放を確実に行うことで高速溶接を実現します。


結果:スーパーアクティブ工法で溶接速度を2倍以上にし、かつ溶接外観の良化とスパッタ削減を実現

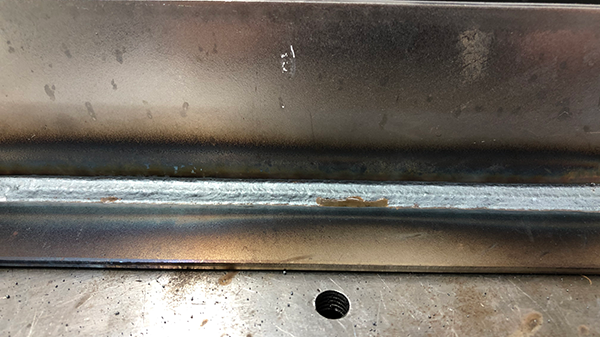

タクトタイム短縮 解決後

スーパーアクティブ工法(クリックで拡大)

溶接速度が2倍になってもビードは滑らか

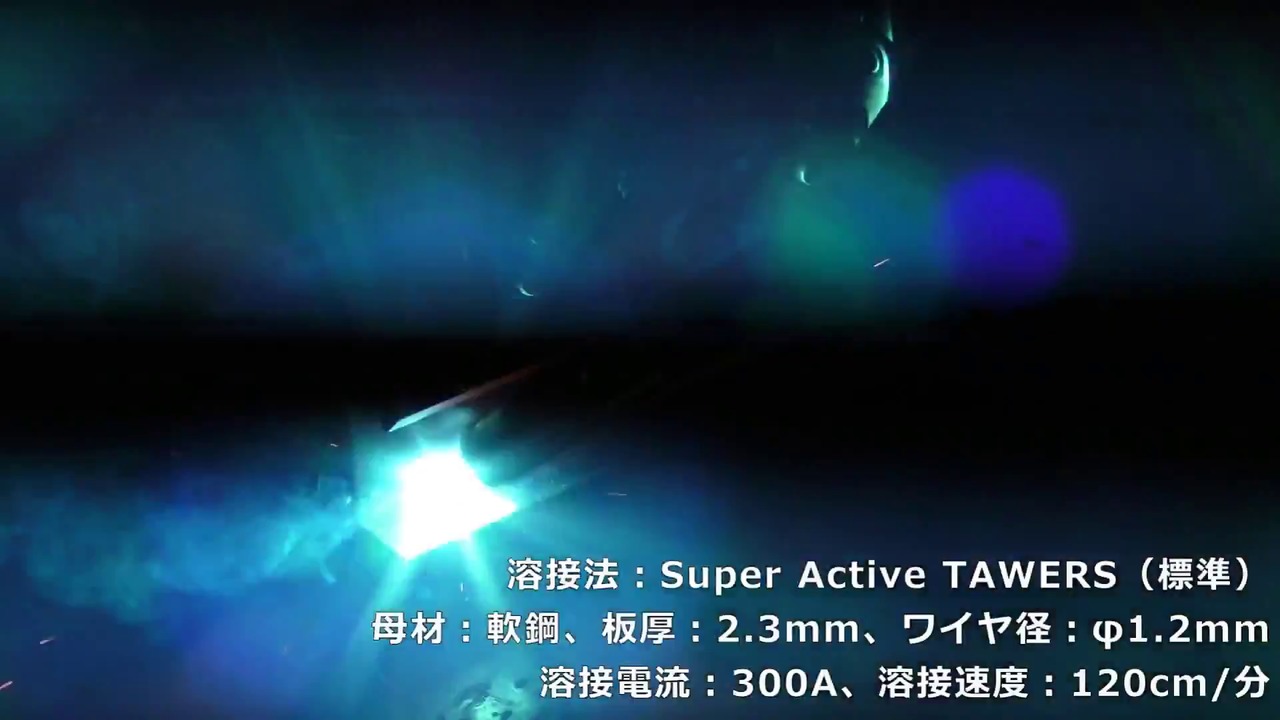

Super Active TAWERSで2倍以上の溶接速度を実現

動画(標準CO2 溶接のスパッタ飛散)

溶接法:スーパーアクティブ工法(TAWERS CO2 )
母材:軟鋼、板厚:2.3mm、ワイヤ径:φ1.2mm
溶接電流:300A、溶接速度:120cm/分
