0603フロー工法によるチップダウンサイジングへの対応

お悩み別・お困りごとご提案

こんなお困りごとありませんか?

  • 0603部品に対応するための部品仮止め接着剤の塗布が難しい
  • 挿入工程を後にした時、アンビルクリンチによる基板応力により、仮止めしたチップが外れる製品不良リスクがあること
  • 0603部品の目視検査と修正が難しい

0603チップフロー工法を実現するパナソニックのソリューション

Panasonicの0603フロー工法

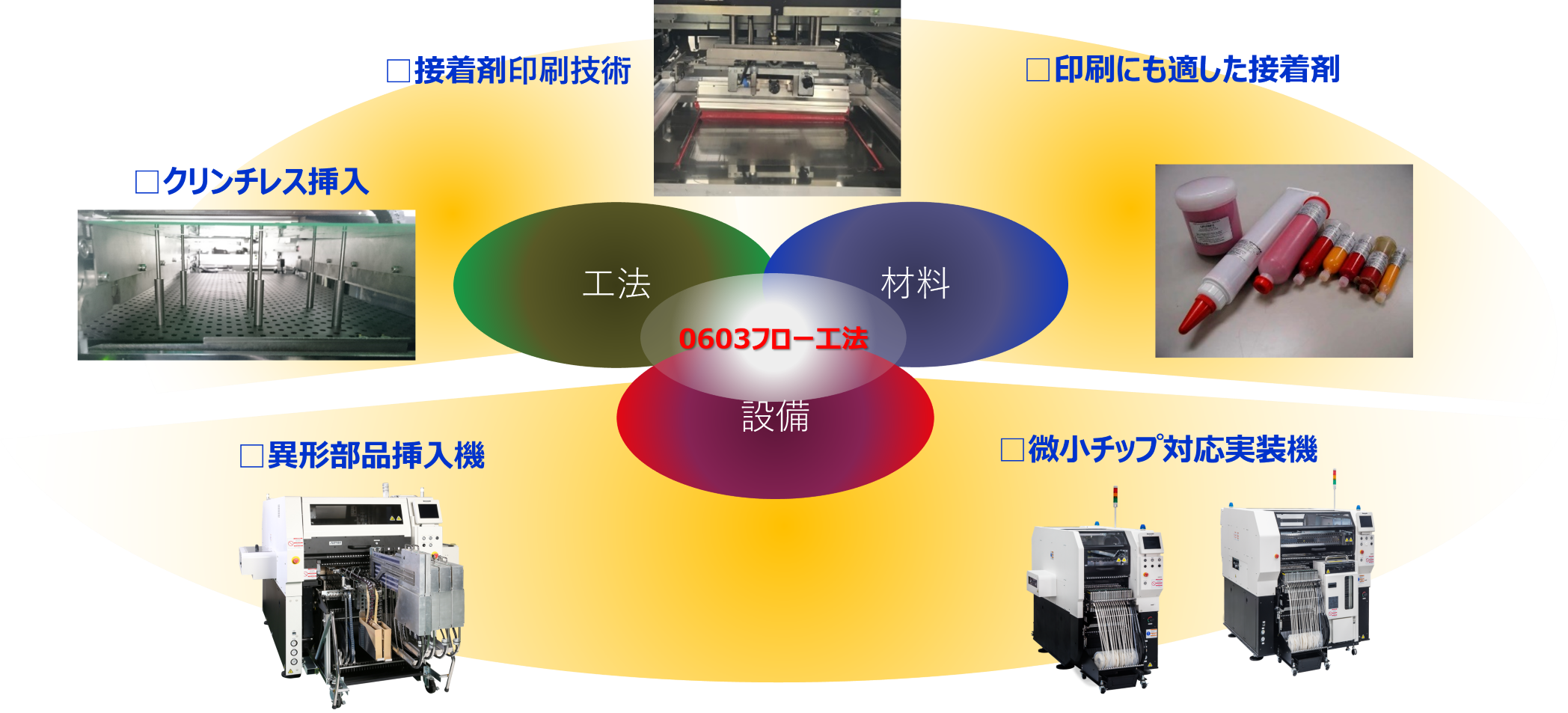

▲Panasonicの0603フロー工法


モジュラーマウンターVM101

NPM Xシリーズ互換の高性能ヘッドで、0402~大型異形部品まで標準対応。
軽い投資・コンパクトボディーで、既存ラインのダウンサイジングに対応可能。

異形部品挿入機 NPM-VF

ラジアル・アキシャル部品から異形挿入部品までを1台完結で挿入できます。
これにより、手挿入工数の削減だけでなく、省スペース化、中間在庫の削減を実現します。

詳しい特長は「詳細資料」を御覧ください

目次

  • チップ部品の小型化トレンド
  • 0603フロー工法プロセス構築の課題
  • チップダウンサイジングにおける現場課題への対応
  • リフロー実装工程→VM101
  • 0603フロー工法を可能とする接着剤印刷→SPG2 VM102
  • フロー基板完成工程 NPM-VFによるクリンチレス挿入→NPM-VF

詳細資料ダウンロード

リーフレットダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。

チップダウンサイジングへの対応の資料は左の詳細資料ダウンロードよりダウンロード下さい。
