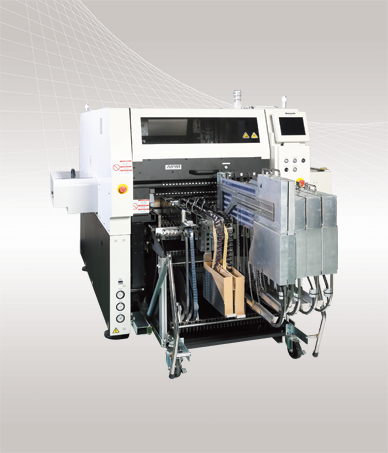

異形部品挿入機 NPM-VF

異形部品挿入機 NPM-VF

異形部品挿入機 NPM-VF

多様なサイズ・パッケージ・重量・ピン数にも幅広く対応、大型・異形挿入部品の自動化をご提案します。

  • 異形部品挿入を自動化
  • SMT仕様にも対応可能
  • 多様な生産にフレキシブルに対応
  • 多様なヘッド構成供給部構成により、さまざまなタイプの部品に対応可能
  • 高生産性汎用性高品質モノづくりで、省人化と安定生産に貢献

「異形部品挿入機 NPM-VF」 カタログダウンロード

「異形部品挿入機 NPM-VF」 詳細資料ダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。

undefined

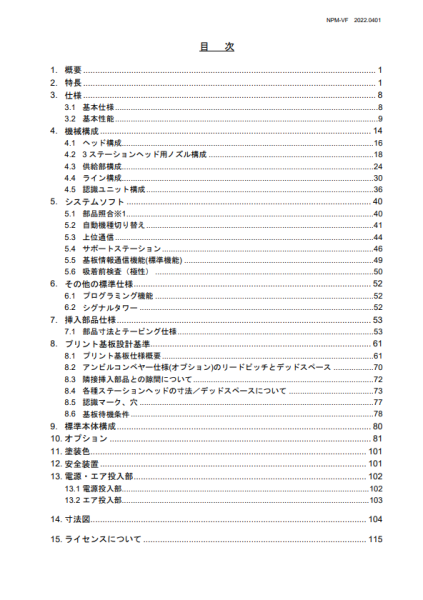

NPM-VF仕様説明書目次
NPM-VF仕様説明書目次

「異形部品挿入機 NPM-VF」の特長・効果

1台で異形部品、ラジアル／アキシャル部品、SMT実装に対応

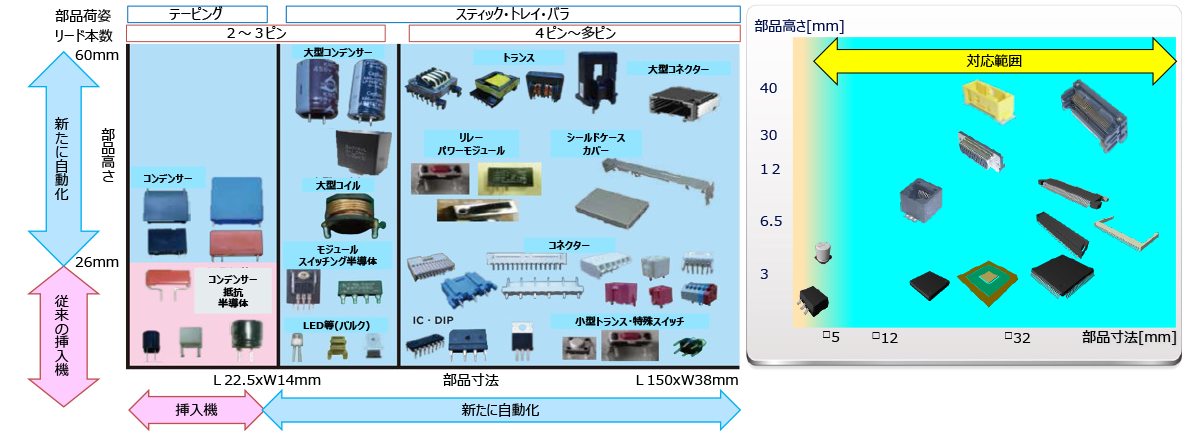

NPM-VFの自動化・対応範囲イメージ図

対象部品

  • 部品寸法 Max. L130 mm × W35 mm
  • 部品高さ Max. 60 mm
  • 部品質量 Max. 200 g

挿入荷重　Max. 100 N

2ビーム（2ヘッド）構成の交互挿入により最高タクト 0.65 秒の高速挿入

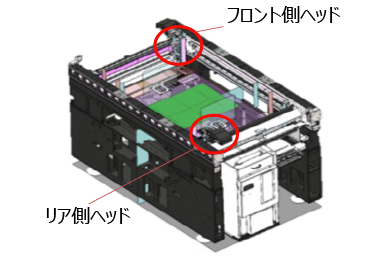

2ビーム･2ヘッド構成

画像認識・センシング技術で、高品質・安定生産を実現

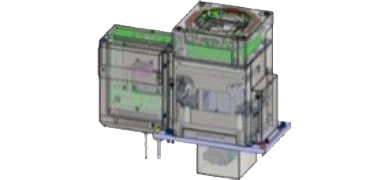

ヘッドカメラの図

ヘッドカメラ

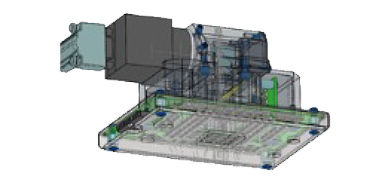

部品カメラの図

部品カメラ

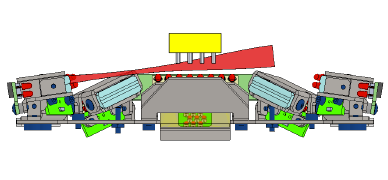

リード先端位置の認識方法のイメージ図

LED照明をレンズで集光しリードのみに当てリード先端の位置が認識できる

お問い合わせ  概算見積もり

「異形部品挿入機 NPM-VF」 紹介動画

NPM-VF商品紹介
