スクリーン印刷機 SPV-DC

SPV-DC

主な機能・特長

  • 高い生産性をコンパクトに実現
  • 高い印刷品質

カタログダウンロード

仕様説明書申し込み

既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。

強み・特長

高効率生産とデュアルレーンをコンパクトに実現した印刷機

高効率生産とデュアルレーンをコンパクトに実現、お客様の生産形態に最適な機能をご提供します。

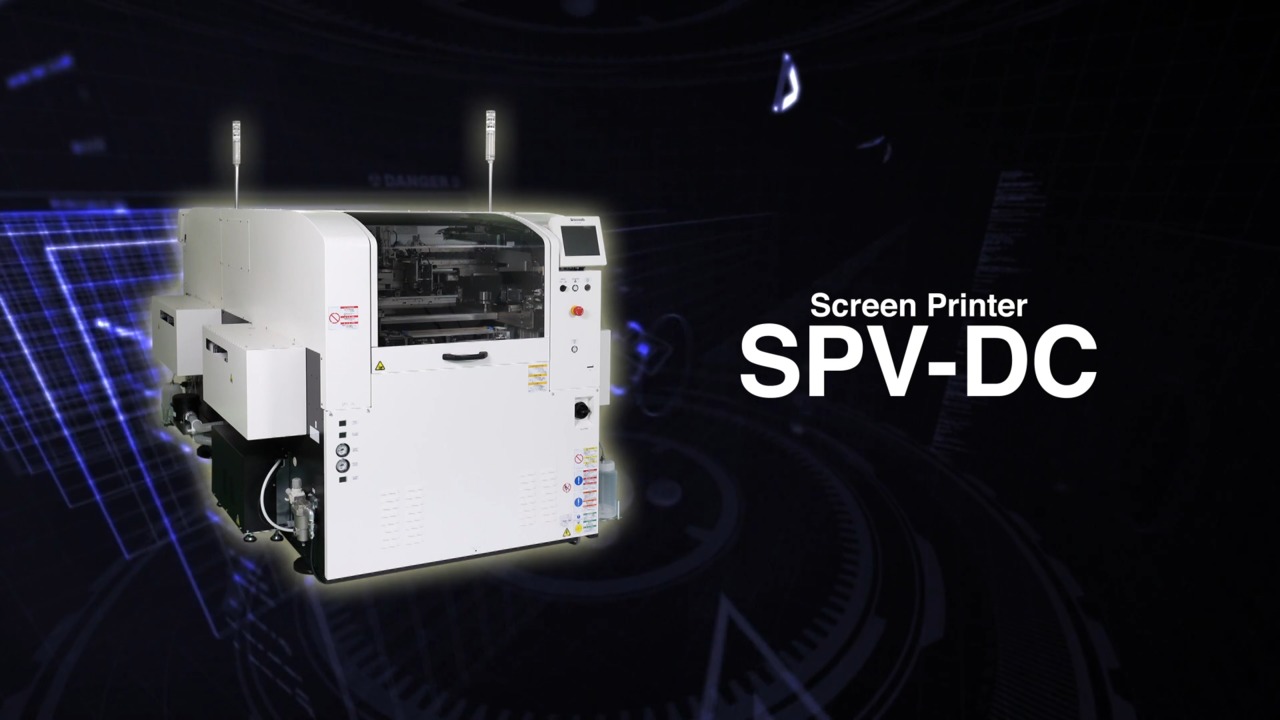

スクリーン印刷機 SPV-DCの商品紹介動画

本製品が貢献するお困りごと

NPM-GP/L_高い生産性

高い生産性

デュアルレーンを活用した各種機能により、高効率生産を可能とします

高品質・高精度_388x217

高い印刷品質

高品質印刷を支える各種機能、ラインソリューションにより高い品質での印刷を実現します。

高い生産性

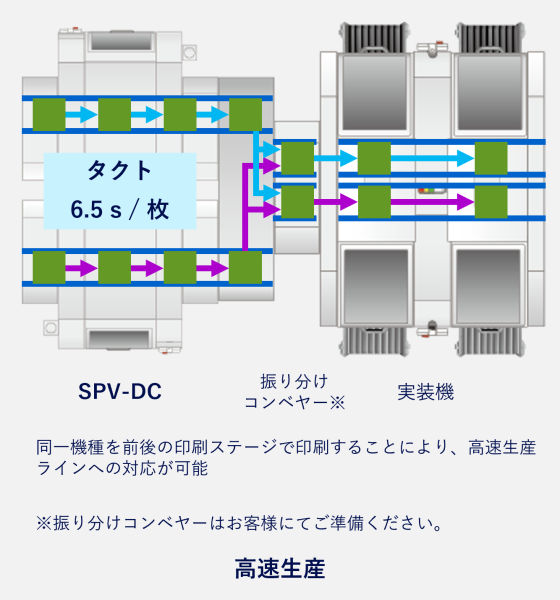

高速生産

同一機種を前後の印刷ステージで印刷することにより、高速生産ラインへの対応が可能です

高速生産_3カラム

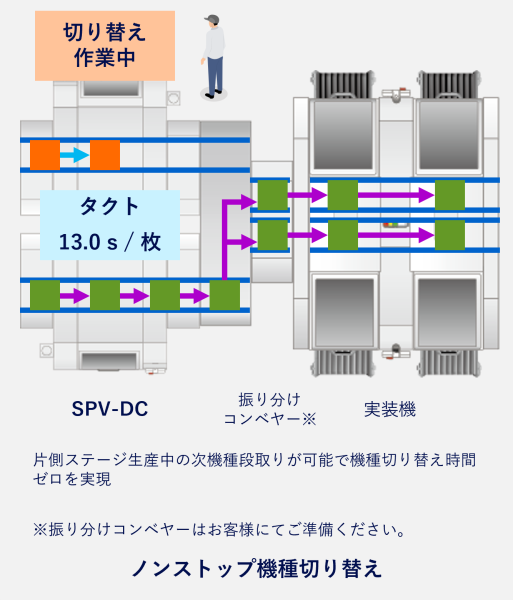

ノンストップ機種切り替え

片側ステージ生産中の次機種段取りが可能なため、機種切り替え時間ゼロを実現できます

ノンストップ機種切り替え_3カラム



はんだ自動供給 ( オプション )

はんだポットを2個搭載することにより4時間の連続稼働が可能です

高い印刷品質

マスク吸着版離れ

テンションが緩んだマスクでも、マスクを吸着することで基板とマスクを密着させます。また、版離れも吸着したまま版離れをすることで、均一に版離れを行い安定した品質を維持できます。




ハイブリッド式基板吸着

マスク上面から下面に空気の流れ発生させることではんだの抜け性を向上させました。




M2M ラインソリューション (APC-FB) ( オプション )

はんだ検査の計測データを解析し、印刷位置(X, Y,θ)を補正します。

APC-FB ( 位置 )_3カラム

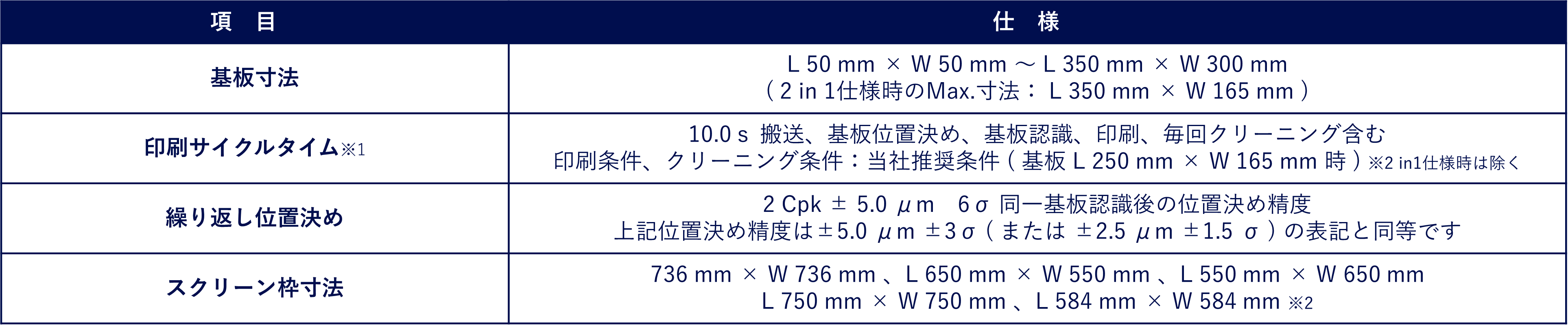

製品仕様

製品仕様_SPV-DC

※1 基板入れ替え時間は、前後工程の設備や基板サイズ、基板上押さえの使用等により異なります。
※2 マスク仕様に関しては仕様説明書を参照願います。

※ 上記の内容は標準仕様です。使用条件などにより異なる場合があるため、詳しくはお問い合わせください。
