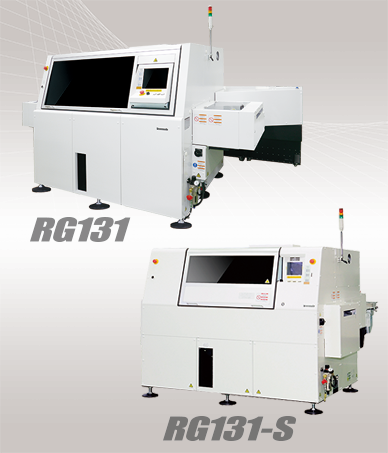

高密度ラジアル部品挿入機 RG131/RG131-S

高密度ラジアル部品挿入機 RG131/RG131-S

高速でも安定かつ高品質な挿入、生産性向上をご提案します。

挿入スピード・稼働率アップで生産性向上

  • 2ピッチ仕様、3ピッチ仕様または4ピッチ仕様から選択可能
  • 大型部品においても0.25 秒~0.6 秒の高速挿入を実現
  • ガイドピン方式により部品が入る隙間さえあれば挿入可能で、高密度挿入を実現

拡大機能オプション

  • 大型基板対応オプションにより、最大650 mm × 381 mmサイズの基板まで穴認識挿入が可能
  • 基板2枚搬送オプションにより、基板ロ-ディング時間を半減し、生産性を向上

部品搭載数40連、80連の2機種展開

RG131

  • 部品搭載総数を80連に拡大。
  • 部品供給部2分割方式で稼働中の部品供給が可能。

RG131-S

  • 部品搭載総数は40連。
  • フットプリントを削減し、生産エリアを拡大。

「高密度ラジアル部品挿入機 RG131/RG131-S」 カタログダウンロード

「高密度ラジアル部品挿入機 RG131/RG131-S」 詳細資料ダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。


「高密度ラジアル部品挿入機 RG131/RG131-S」 仕様説明書申し込み

既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。

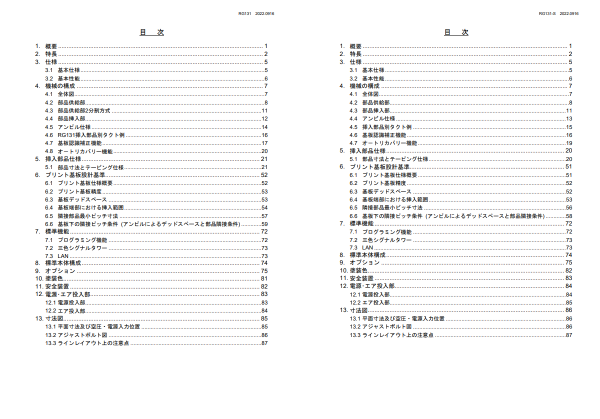

RG131/RG131-S仕様説明書目次

RG131/RG131-S仕様説明書目次

「高密度ラジアル部品挿入機 RG131/RG131-S」の特長・効果

ガイドピン方式による高密度挿入を実現

  • デッドスペースを残さない
  • 挿入順序の制約が少ない
高密度挿入

挿入ピッチ切替可能

  • 2ピッチ仕様(2.5 mm 、5.0 mm )
  • 3ピッチ仕様(2.5 mm 、5.0 mm 、7.5 mm )
  • 4ピッチ仕様(2.5 mm 、5.0 mm 、7.5 mm 、10.0 mm )
挿入ピッチ切替可能

3ピッチ、4ピッチ大型部品も高速挿入を実現

  • 0.25~0.6 秒を実現
