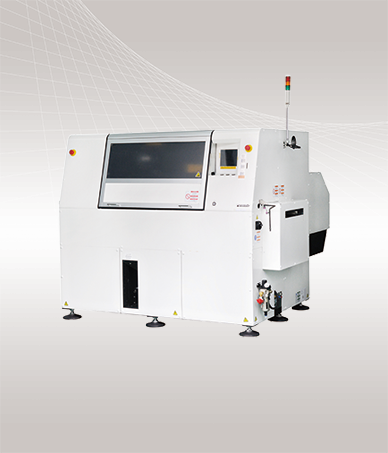

高速アキシャル部品挿入機 AV132

高速アキシャル部品挿入機 AV132

技術革新による高生産効率・低コスト生産を実現します。

高効率生産の実現

  • シーケンス方式の部品供給システム採用、0.12 s/点、基板入れ替え時間約2 s/枚を実現
  • 部品供給部固定方式と部品切れ検出機能の搭載により、事前に部品補充を可能とし、長時間無停止化を実現
  • 挿入エラーに自動対処するフルオートリカバリー機能を搭載し、長時間無停止化を実現

操作性の向上

  • 操作盤に液晶タッチパネルを採用し、誘導式操作で簡単操作を実現
  • 部品供給部の部品配置を画面に表示する、段取り替え支援機能を搭載
  • 日常保守点検時期のお知らせと作業内容を表示する、メンテナンス支援機能を搭載

拡大機能オプション

  • 大型基板対応オプションにより、最大650 mm × 381 mmサイズの基板まで穴認識挿入が可能
  • 基板2枚搬送オプションにより、基板ロ-ディング時間を半減し、生産性を向上


「高速アキシャル部品挿入機 AV132」 カタログダウンロード

「高速アキシャル部品挿入機 AV132」 詳細資料ダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。


「高速アキシャル部品挿入機 AV132」 仕様説明書申し込み

既にパナソニックの電子部品実装、半導体、FPDを使用中のお客様は、P-Webより簡単に検索できます。

AV132仕様説明書目次
AV132仕様説明書目次

「高速アキシャル部品挿入機 AV132」の特長・効果

生産性アップ、最高タクト0.12 s/点

  • タクト 0.12 秒
  • 22,000 CPH
  • シーケンサー方式部品供給 40/80連

シーケンサー方式部品供給

  • 部品供給部の固定化にノンストップ生産が可能

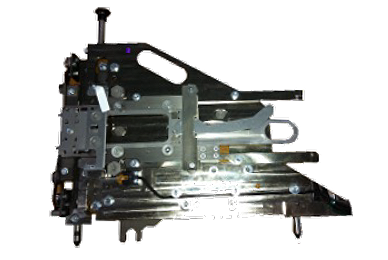

シーケンサーベルト写真

シーケンサーベルト
生産効率アップ

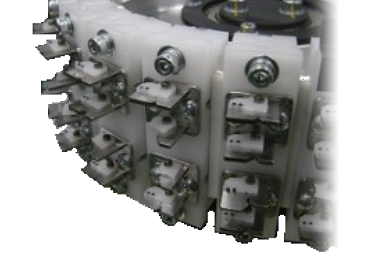

パレット写真

パレット
26・52 mm共用

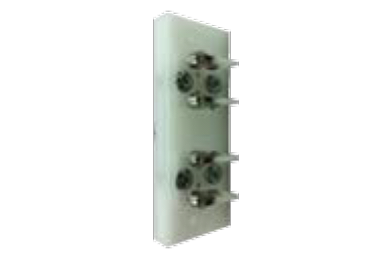

自走式フィーダー写真

自走式フィーダー
部品供給品質アップ
