i-PRO 周辺機器 WJ-PR204 / WJ-PR201 / WJ-PC200 [生産完了品/後継モデルあり]

PoE給電機能付 同軸-LANコンバーター

既存同軸ケーブルを使って、IPネットワーク化を促進
WJ-PR204 本体希望小売価格72,000円(税抜)/ WJ-PR201 本体希望小売価格42,000円(税抜)/ WJ-PC200 本体希望小売価格36,000円(税抜)
後継モデルはこちら

モデル遷移表はこちら

PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200 生産完了

WJ-PR204 / WJ-PR201 / WJ-PC200 [生産完了品/後継モデルあり]

  • WJ-PR204(レシーバー側)
  • WJ-PR201(レシーバー側)
  • WJ-PC200(カメラ側)

主な機能・特長

  • レシーバー側は従来の1chモデルに加えて4chモデルを追加(WJ-PR204)

  • PoE+(Power over Ethernet Plus)給電機能付

  • 長距離伝送が可能(WJ-PR201)

  • 高速通信が可能

  • 設定が不要

* 掲載商品の価格には消費税は含まれていません。
* 側面にPoE給電切換スイッチがある製品には、PoE給電無効ケーブル・交換コネクタは付属しておりません。
* 本製品の設置・運用時の注意事項についてはこちらを参照してください。
* ネットワークカメラ接続の延長運用に限定されます。カメラ側にPCなどを接続することはできません。

WJ-PR204 / WJ-PR201 / WJ-PC200 [生産完了品/後継モデルあり]

強み・特長

レシーバー側は従来の1chモデルに加えて4chモデルを追加(WJ-PR204)

1台のレシーバー側で最大4台のカメラを接続・使用可能。
省スペースなシステムを実現。

※ WJ-PR204/PR201/PC200とも屋内専用です。屋外では使用できません。




PoE+(Power over Ethernet Plus)給電機能付

PoE+規格に対応(IEEE802.3at準拠)。
PoE+ネットワークカメラを接続・使用可能




長距離伝送が可能(WJ-PR201)

i-PRO社指定PoE+カメラ使用時 : 300 m、i-PRO社指定PoEカメラ使用時 : 500 m、カメラを外部電源で動作させた場合、WJ-PR201 では最大約2.0 km
の長距離伝送ができます。
(同軸ケーブル5C-2Vループ抵抗4Ω/100 m 以下使用時)


イメージ


※1:i-PRO社指定カメラ品番については、こちら をご確認ください。

※2:IEEE802.3af 準拠。

※3:IEEE802.3at 準拠。

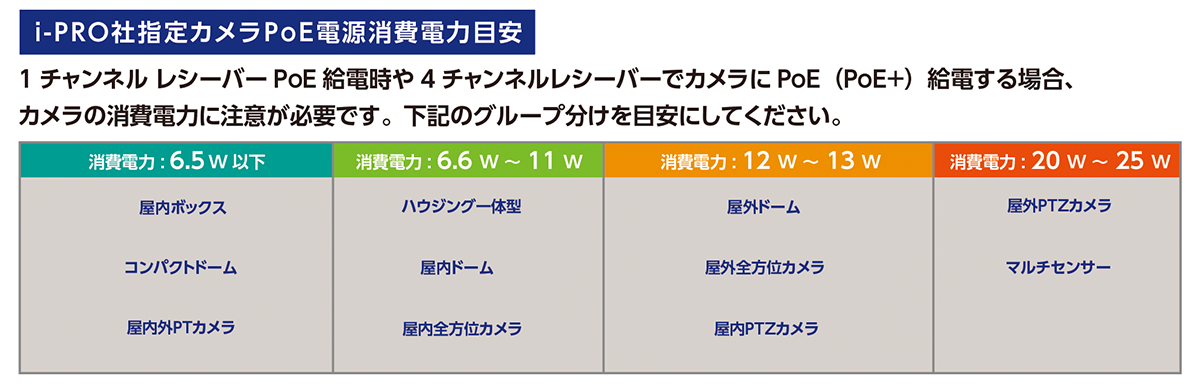

当社指定カメラ PoE消費電力目安



高速通信が可能

実効速度 でTCP : 35 Mbps以上、UDP : 45 Mbps以上
(同軸ケーブル5C-2V使用時)の高速通信ができます。

※ 通信速度はレシーバー側とカメラ側の間の通信速度です。
使用する同軸ケーブルの状態、ネットワーク環境などによって数値は影響を受けます。
WJ-PR204では4チャンネルの合計です。




設定が不要

同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。
※カメラ側・レシーバー側とのIP アドレス競合がない場合

■接続例


接続例


● WJ-PR204 に接続した各WJ-PC200 には、ネットワークカメラ以外は接続できません。
また、WJ-PR204配下のネットワークカメラどうしの通信はできません。

● 同軸-LAN コンバーター BY-HPE11KT [生産完了品] と接続することはできません。






[接続の種類とレシーバー側への給電方法]

■レシーバー側でAC アダプターを使用する場合

同軸ケーブルの最大距離 使用カメラ
200 m PoE+カメラ ※1
300 m i-PRO社指定PoE+ カメラ ※1 ※2
300 m PoEカメラ
500 m i-PRO社指定PoEカメラ ※1
2.0 km 外部電源動作カメラ WJ-PR201 ※3

※1 i-PRO社指定カメラの情報については、サポートウェブサイトを参照ください。

※2 PoE+カメラを接続するEthernetケーブルの最大長は50 mまでです。

※3 外部電源動作カメラをカメラ側(WJ-PC200)に接続するとき同軸ケーブルの最大距離は、レシーバー側がWJ-PR201のとき 2.0 km、WJ-PR204のときは 500m です。

【重要】
同軸ケーブルの最大距離は上記のようになり、5C-2V でループ抵抗値4 Ω/100 m 以下です。

■WJ-PR204をご使用の場合は、以下にご注意ください

ヒーター、IR LED搭載の屋外カメラ、屋外PTZカメラなどは同時に4台接続できない場合があります。
カメラの消費電力を合計40 W以内になるように組み合わせてください。
詳しくは サポートウェブサイトを参照ください。

■レシーバー側で、AC アダプターを使用せずPoE 給電対応ハブから給電する場合
カメラ側・レシーバー間を同軸5C-2V 接続の場合

同軸ケーブルの最大距離 使用カメラ
300 m PoEカメラ(Class1/Class2) PR201
500 m 外部電源動作カメラ PR204
2.0 km 外部電源動作カメラ PR201

※ レシーバー側とPoE給電対応ハブなどを接続するEthernetケーブルは5 m以下でご使用ください。

性能に関する仕様

通信速度 ※1 UDP : 45 Mbps以上、TCP※2 : 35 Mbps以上
(付属のACアダプター使用時)
PR204 同軸ケーブル5C-2V使用時、通信距離 500 m 以下※3
PR201 同軸ケーブル5C-2V使用時、通信距離 2.0 km以下※3

※1 この値はレシーバー側とカメラ側間の通信速度です。(同軸ケーブル5C-2V使用時)
通信速度は、同軸ケーブルの状態、ネットワーク環境などの影響を受けます。
この値は、影響を受けていない状態での測定値です。
WJ-PR204では4チャンネルの合計です。

※2 Linux®のFTPでの測定値です。

※3 接続するカメラの種類(消費電力など)により、接続台数や通信距離(同軸ケーブルの長さなど)が変わります。




PCで操作時の推奨環境


OS Microsoft Windows 10 日本語版
Microsoft Windows 8.1 日本語版
ウェブブラウザ Internet Explorer 11 32ビット 日本語版
CPU Intel® Core™ 2 Duo 2.4 GHz以上推奨
メモリー Microsoft Windows 8.1
の場合は1 GB 以上(32 ビット)、2 GB 以上(64 ビット)
ネットワーク機能 10BASE-Tまたは100BASE-TX 1ポート
画像表示機能 [解像度]1024×768ピクセル以上、[発色]True Color 24ビット以上

重 要

  • 対応OSとウェブブラウザの動作検証情報については、こちらをご参照ください。
  • Microsoft Windows RT、およびMicrosoft Windows 7 Starterには対応していません。
  • Microsoft Windows 8.1の場合、「クラシック UI」でご使用ください。
    「Modern UI design」では動作いたしません。



各部名称

(イラストにWJ-PR204を代表して使用している部分があります。)


レシーバー側 正面

各部名称 前面側

レシーバー側 背面

各部名称 背面側

カメラ側 正面

各部名称 カメラ側 正面

カメラ側 背面

各部名称 カメラ側 背面



寸法図

(単位:mm)


レシーバー側
4チャンネル WJ-PR204

寸法図:レシーバー側4チャンネル WJ-PR204

レシーバー側
1チャンネル WJ-PR201

寸法図:レシーバー側1チャンネル WJ-PR201

カメラ側
WJ-PC200

寸法図:カメラ側 WJ-PC200



免責について

  • この商品は、特定のエリアを対象に監視を行うための映像を得ることを目的に作られたものです。この商品単独で犯罪などを防止するものではありません。
  • i-PRO社はいかなる場合も以下に関して一切の責任を負わないものとします。
  1. 本機に関連して直接または間接に発生した、偶発的、特殊、または結果的損害・被害
  2. お客様の誤使用や不注意による障害または本商品の破損などの不便・損害・被害
  3. お客様による本商品の分解、修理または改造が行われた場合、それに起因するかどうかにかかわらず、発生した一切の故障または不具合
  4. 本商品の故障・不具合を含む何らかの理由または原因により、映像が表示できないことによる不便・損害・被害
  5. 第三者の機器などと組み合わせたシステムによる不具合、あるいはその結果被る不便・損害・被害
  6. お客様による監視映像(記録を含む)が何らかの理由により公となりまたは使用され、その結果、被写体となった個人または団体などによるプライバシー侵害などを理由とするいかなる賠償請求、クレームなど
  7. 登録した情報内容が何らかの原因により、消失してしまうこと

個人情報の保護について

本機を使用したシステムで撮影された本人が判別できる情報は、「個人情報の保護に関する法律」で定められた「個人情報」に該当します。
法律に従って、映像情報を適正にお取り扱いください。

※ 個人情報保護委員会の「個人情報の保護に関する法律についてのガイドライン(通則編)」における【個人情報に該当する事例】を参照してください。

ネットワークに関するお願い

本機はネットワークへ接続して使用するため、以下のような被害を受けることが考えられます。

  1. 本機を経由した情報の漏えいや流出
  2. 悪意を持った第三者による本機の不正操作
  3. 悪意を持った第三者による本機の妨害や停止

このような被害を防ぐため、お客様の責任の下、下記のような対策も含め、ネットワークセキュリティ対策を十分に行ってください。

  • ファイアウォールなどを使用し、安全性の確保されたネットワーク上で本機を使用する。
  • PCが接続されているシステムで本機を使用する場合、コンピューターウイルスや不正プログラムの感染に対するチェックや駆除が定期的に行われていることを確認する。
  • 不正な攻撃から守るため、ユーザー名とパスワードを設定し、ログインできるユーザーを制限する。
  • 画像データ、認証情報(ユーザー名、パスワード)、アラームメール情報、FTPサーバー情報、DDNSサーバー情報などをネットワーク上に漏えいさせないため、ユーザー認証でアクセスを制限するなどの対策を実施する。
  • 管理者で本機にアクセスしたあとは、必ずすべてのブラウザーを閉じる。
  • 本機、ケーブルなどが容易に破壊されるような場所には設置しない。

カメラ側とレシーバー側のセキュリティについて

  • データはAES128 bit暗号化方式で保護されています。ただし、第三者による傍受に対して、セキュリティを保証するものではありません。
  • 本機にはファイヤウォール機能がありません。インターネットに接続して使用する場合は、ルーターやPCなどの機器に対してセキュリティ設定を行うことをお勧めします。

使用上のご注意

本商品とともに使用する記録装置に記録された情報内容は、万一、消失しても、故障や障害の原因にかかわらず、i-PRO社は補償いたしかねます。

  • 画像更新速度は記録装置性能、ネットワーク環境、PC性能、被写体、アクセス数等により遅くなることがあります。

画像情報の取り扱いについて

本商品とともに使用する記録装置に記録された情報内容は、「個人情報」に該当する場合があります。本商品が廃棄、譲渡、修理等で第三者に渡る場合には、その取り扱いに十分に注意してください。

設置上のお願い

以下の場所には設置しないでください
本商品・ケーブル等が容易に破壊されるような場所

商標および登録商標について

  • Microsoft、Windows、Windows Media、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。
  • Intel Coreはアメリカ合衆国および/またはその他の国におけるIntel Corporation またはその子会社の商標です。
  • LinuxはLinus Torvalds氏の米国およびその他の国における登録商標または商標です。
  • その他、本文中の社名や商品名は、各会社の商標または登録商標です。


WJ-PR204(レシーバー側) WJ-PR201(レシーバー側) WJ-PC200(カメラ側)
ハードウェア仕様
インターフェース
10Base-T/100Base-TX ×1 BNC端子×4
10Base-T/100Base-TX ×1 BNC端子×1
10Base-T/100Base-TX×1、 BNC端子×1
同軸インターフェース
規格

独自方式

独自方式

独自方式

LANインターフェース
規格
IEEE802.3/IEEE802.3u準拠(10Base-T/100Base-TX)
IEEE802.3/IEEE802.3u準拠(10Base-T/100Base-TX)
IEEE802.3/IEEE802.3u準拠(10Base-T/100Base-TX)
AutoMDI/MDI-X
全ポートクロス / ストレートケーブル自動認識
全ポートクロス / ストレートケーブル自動認識
全ポートクロス / ストレートケーブル自動認識
ポート数
1ポート(RJ45)
1ポート(RJ45)
1ポート(RJ45)
