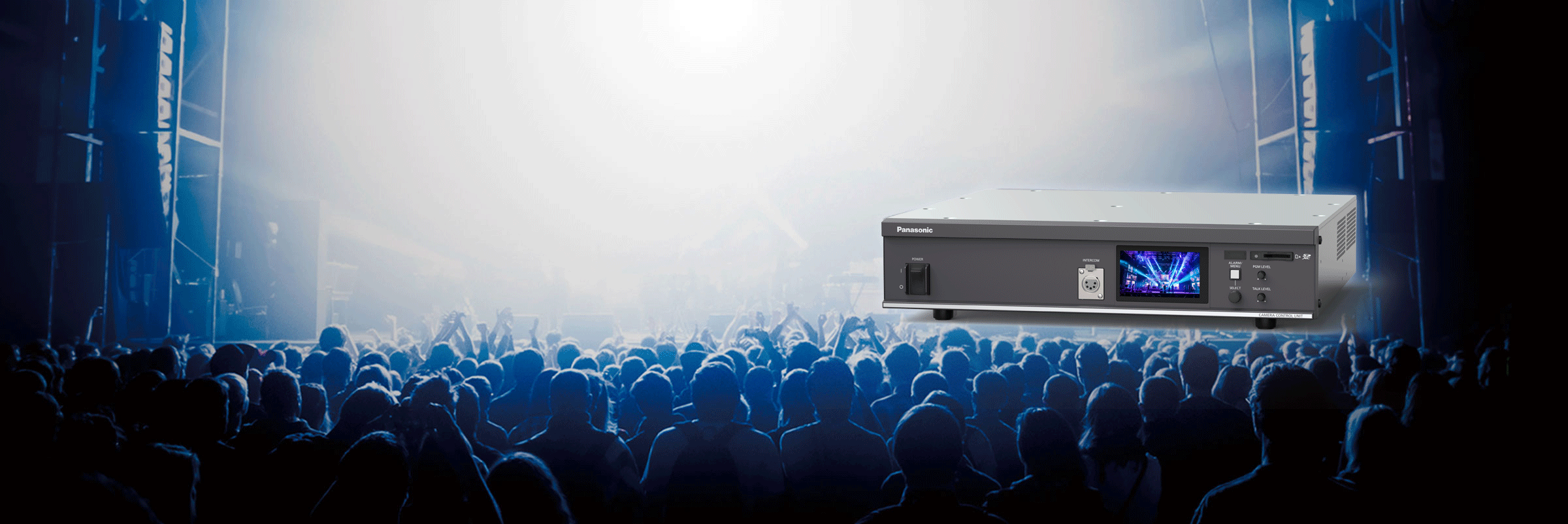

カメラコントロールユニット（CCU）
[ST 2110・Dante®搭載モデル] 本体希望小売価格 4,500,000円（税抜）
AK-UCU710（多治見コネクターモデル）/
AK-UCU710S（LEMOコネクターモデル）
[ベーシックモデル] 本体希望小売価格 2,800,000円（税別）
AK-UCU700（多治見コネクターモデル）/
AK-UCU700S（LEMOコネクターモデル）
AK-UCU710 / UCU710S / UCU700 / UCU700S
主な機能・特長
HDR/SDR サイマル出力、HDR BT.2020/BT.709サイマル出力に対応。
12G-SDI出力×2系統含む最大8系統のSDI出力を標準装備。
ハイスピード撮影対応: HD時最大4倍速、4K時最大2倍速※1。
ST 2110※2はもちろん、Dante®※3とNDI®/SRT※4に業界初対応※5。
タッチパネル付3.5型カラーLCDモニター搭載で、直感的な設定操作やカメラ映像の視聴が可能。
- High-speed shooting (Future Update): Up to 4x in HD*7 and 2x in 4K.*8
- Uncompressed or JPEG-XS 4K/HD IP transmission with ST 2110/NMOS option.*2

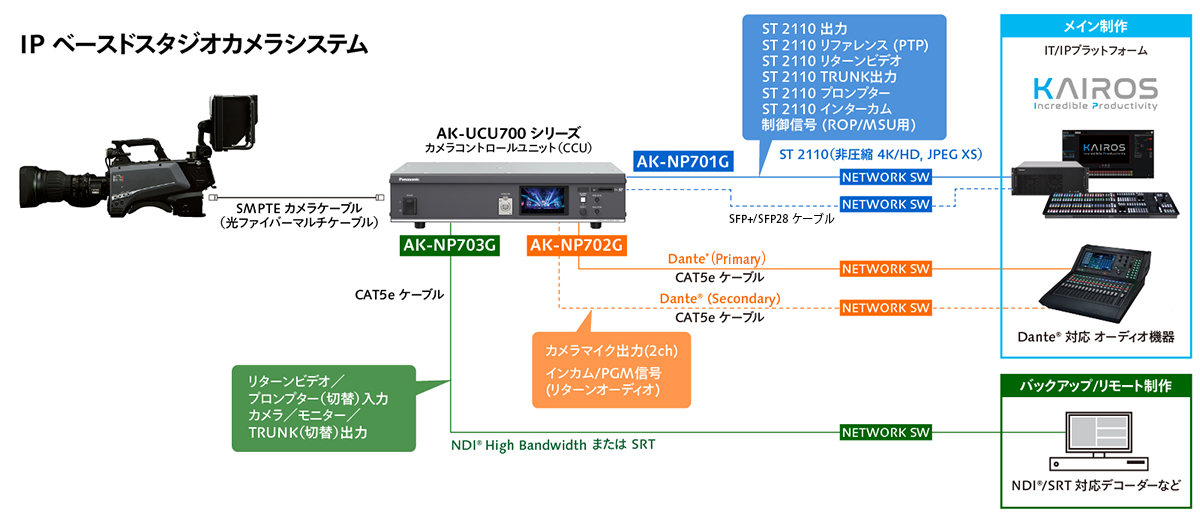

AK-UCU700シリーズは、次世代のIP伝送規格SMPTE ST 2110に対応し※2、4K映像を非圧縮または、映像の劣化を防ぎながらデータ量を最大1/10まで圧縮可能なJPEG-XS方式にも対応。また、AK-UCU700シリーズはスタジオカメラシステムとして業界初※5のネットワークオーディオ規格Dante®︎※3、IP伝送規格であるNDI®（High Bandwidth NDI®）やSRT（Secure Reliable Transport）に対応※4。様々なネットワーク環境や用途に応じたIPスタジオカメラシステムを構築可能です。
※1：将来対応予定。HD時はスタジオカメラAK-UC4000/UC4000Sとの接続時。4K時は現在開発中の次世代スタジオカメラとの組み合わせで実現予定。
※2：AK-UCU710/UCU710Sには標準搭載。AK-UCU700/UCU700SにはAK-NP701G（別売）が必要です。
※3：AK-UCU710/UCU710Sには標準搭載。AK-UCU700/UCU700SにはAK-NP702G（別売）が必要です。
※4：AJ-NP703G（別売）が必要です。
※5：スタジオカメラシステムとして業界初搭載。（2023年10月現在。当社調べ。）
※写真は海外モデルです。国内モデルはインカムコネクターが4pinオスになります。
ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。
テクノロジー
HDハイスピードモード最大4倍速
4K HDR BT.2020/SDR BT.709サイマル出力
12G-SDI 2系統
SMPTE ST 2110
JPEG XS対応
Dante®オーディオ対応
NDI® High Bandwidth対応
SRT対応
2Uラックマウント
タッチパネル付カラーLCD
強み・特長
4K-HDR/HD-SDRの同時オペレーション、
ST2110はもちろん業界初※1のDante®など多彩なIP規格をサポート
- カメラ/CCU間で約2,000 mの非圧縮光伝送が可能※2。
- HDR/SDRサイマル出力、HOR BT.2020/BT.709サイマル出力に対応。
- 12G-SDI 2系統含む最大8系統のSDI出力を装備。
- ハイスピード撮影対応（将来対応）：HD時最大4倍速※3、4K時最大2倍速※4。
- ST 2110/NMOSオプションで、非圧縮またはJPEG XSによる4K・HD IP伝送に対応。（AK-NP701G）※5
- SFP28端子×2搭載でリダンダント運用に対応（AK-NP701G）※5。
- 1オーディオネットワークDante®※6（AK-NP702G）※7、NDI®※8/SRT（AK-NP703G）※9に業界初対応※1。
- タッチパネル付3.5型カラーLCDパネルを搭載。直感的な操作でメニュー設定やカメラ映像のモニタリングが可能。
- PCと本機を接続してウェブブラウザーから様々な設定が可能。
※1：オーディオネットワークDante®、NDI®、SRTに対応したスタジオカメラシステムとして業界初。2023年10月現在、当社調べ。
※2：CCUから電源供給時。
※3：HD時はスタジオカメラAK-UC4000接続時。(将来的なファームウェアバージョンアップにて対応予定。）
※4：4K時は現在開発中の次期スタジオカメラとの組み合わせで対応予定。
※5：AK-UCU710/UCU710Sは標準装備。AK-UCU700/UCU700SはST 2110オプションAK-NP701G（別売）が必要です。
※6：Dante®は、Audinate Pty Ltdの登録商標です。
※7：AK-UCU710/UCU710Sは標準装備。AK-UCU700/UCU700SはDante®オプションAK-NP702G（別売）が必要です。
※8：NDI®とは、NewTek, Inc. によって開発されたIP利用における新しいライブ映像制作ワークフロー支援プロトコルです。NDI®はNewTek, Inc. の米国およびその他の国における登録商標です。
※9：ストリーミングオプションAK-NP703G（別売）が必要です。
対応フォーマット一覧
| UHD | 3840×2160/59.94p, 50p, 29.97p※1, 25p※1, 23.98p※1 |
|---|---|
| HD | 1080/59.94p, 50p, 59.94i, 50i, 29.97p※1,29.97PsF※1, 25p※1, 25PsF※1, 23.98p※1, 23.98PsF※1, 23.98p over 59.94i※1 |
| HD ハイスピード※1 |
1080/59.94p-240fps, 180fps, 120fps, 1080/50p-200fps, 150fps, 100fps, 1080/59.94i-240fps, 180fps, 120fps, 1080/50i-200fps, 150fps, 100fps |
※1：将来対応予定。HDハイスピード時はスタジオカメラAK-UC4000/UC4000Sとの接続時。4Kハイスピード時は現在開発中の次世代スタジオカメラとの組み合わせで実現予定。

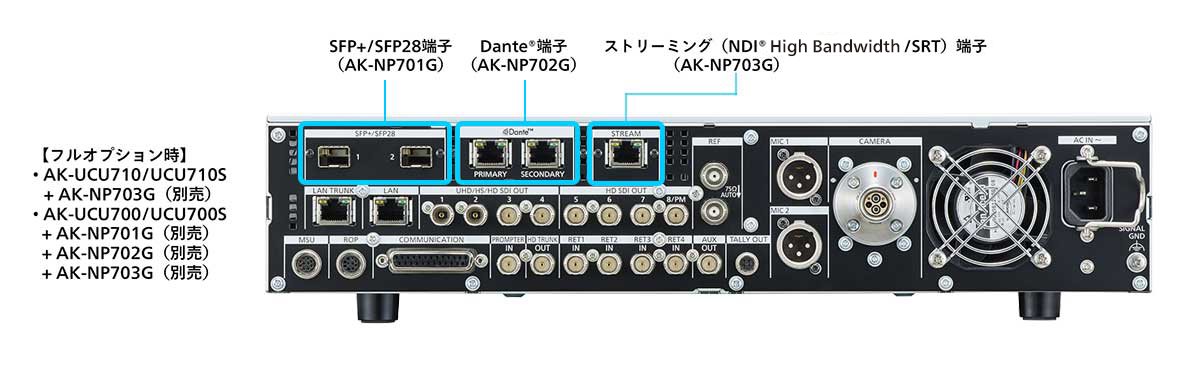

背面端子部
※1：オプション端子ボードをすべて装着した状態です。
※2：光通信モジュールは同梱されていません。他社製光モジュールが別途必要です。
AK-UCU700/UCU700S用 ST 2110インターフェイス･オプション
AK-UCU700/UCU700S用 ST 2110インターフェイス･オプション
AK-UCU700/UCU700Sの背面端子に装着するST 2110オプション※
ST 2110オプション
AK-NP701G
本体希望小売価格 950,000円（税抜）
- SMPTE ST 2110、AMWA NMOS IS-04およびIS-05に対応。
- SFP+/SFP28スロット×２（25-FEC/25G/10G切替）によるリダンダント接続対応。
- 非圧縮４K/FHDもしくは、視覚的にロスレスな画質のJPEG XSに対応。
※AK-UCU710/UCU710Sには標準搭載。
AK-UCU700/UCU700S用 Dante®オーディオ･インターフェイス･オプション
AK-UCU700/UCU700Sの背面端子に装着するDante®オーディオ オプション※
Dante®オーディオオプション
AK-NP702G
本体希望小売価格 950,000円（税抜）
- デジタルオーディオネットワークシステムDante®に対応。
- RJ45スロット×２（Primary、Secondary）によるリダンダント接続対応。
- カメラマイク出力(2ch)やインターカム、デジタルミキサーからのリターンオーディオ入力などの音声入出力に対応。
※AK-UCU710/UCU710Sには標準搭載。
AK-UCU700/UCU700S/UCU710/UCU710S用 ストリーミング出力オプション
AK-UCU700/UCU700S/UCU710/UCU710Sの背面端子に装着する、NDI®やSRTなどのストリーミング出力オプション
ストリーミングオプション
AK-NP703G〔近日発売〕
本体希望小売価格 950,000円（税抜）
- High Bandwidth NDI®、SRT（Secure Reliable Transport）に対応。
- リターン信号／プロンプター信号（切替）の入力、カメラ本線／モニター／TRUNK（切替）からの出力にも対応。
- RJ45×1
ソリューション
サポート
|
|
|
|
|
|
||||
|
|
|
|
||||||
|
標準搭載モデル |
|
|
|
|
|
|
ストリーミングオプション AK-NP703G |
|
|
|
|
|||||||
|
|
|
|
ST 2110オプション AK-NP701G |
Dante®オーディオ・ オプション AK-NP702G |
AK-NP703G |
|||
|
|
|
|||||||
- 製品画像
主な仕様
| AK-UCU710 / AK-UCU710S | AK-UCU700 / AK-UCU700S | ||
|---|---|---|---|
| カメラコントロールユニット（CCU） | |||
| 入出力部 | 映像出力 | 3G/HD-SDI：5 系統 12G/6G/3G/HD-SDI：2 系統 HD-SDI: 1 系統 | 3G/HD-SDI：5 系統 12G/6G/3G/HD-SDI：2 系統 HD-SDI：1 系統 |
| リターン入力 | 3G/HD-SDI：4 系統 | 3G/HD-SDI：4 系統 | |
| MOIP（ST 2110） | SFP+/SFP28スロット 2系統（ST 2110接続用） | ST 2110オプションAK-NP701G装着時 SFP+/SFP28スロット 2系統（ST 2110接続用） | |
| Dante® | RJ45 2系統 | Dante®オプションAK-NP702G装着時
RJ45 2系統 | |
