システムカメラ AK-UCU600/UCU600S

カメラコントロールユニット(CCU)

AK-UCU600 [多治見コネクターモデル]
AK-UCU600S [LEMOコネクターモデル]
本体希望小売価格 3,000,000円(税抜)

AK-UCU600/UCU600S本体画像

AK-UCU600/UCU600S

  • AK-UCU600 / AK-UCU600S

主な機能

  • UHD 12G-SDI出力を2系統搭載。3G-SDI Quad Linkで、2サンプルインターリーブとスクエアディビジョンに対応

  • カメラ/CCU間で約2,000 mの非圧縮光伝送が可能※1

  • TICO※2 over SDI(4K over 3G-SDI)出力に対応。従来の3G-SDI ケーブルで4K信号を伝送可能

  • HDR/SDRサイマル出力、HDR BT.2020/BT.709サイマル出力に対応

  • IPストリーミング(100 Base-T)対応

お問い合わせ 販売店一覧

光ファイバーによる非圧縮長距離伝送が可能。AK-UCU600からカメラに電源供給した場合、約2 km伝送することができます。
また、非圧縮12G-SDI出力に対応。4K映像をケーブル1本で伝送することができます。映像品質を落とさず4K映像の3G-SDI伝送を可能にする軽圧縮技術 TICO※2により、現在のHDインフラで4K映像伝送が可能です。IP/12G/3GインターフェイスキットAK-NP600G(別売)の装着により、SMPTE ST2110にも対応します。
HDモードでは標準速度出力と同時にハイスピード出力※3の選択が可能。コストを抑えた高品質・長距離の光伝送カメラシステムの構築が可能です。

※1: CCUから電源供給時。
※2: intoPIX社が開発したコーデックでTiny Codecの略。
※3: HDハイスピードモード時。4KスタジオカメラAK-UC3300/UC4000と接続時。
※写真は海外モデルです。国内モデルはインカムコネクターが4pinオスになります。

ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。

ファームウェアダウンロードはこちら

AK-UCU600/UCU600S

お問い合わせ 販売店一覧

テクノロジー

4K HDR BT2020/SDR BT.709サイマル出力 Icon

4K HDR BT.2020/SDR BT.709サイマル出力

12G-SDI 2系統

12G-SDI 2系統

3G-SDI Quad Link

3G-SDI Quad Link

SMPTE ST2110

SMPTE ST2110

TICO (4K over 3G-SDI)

TICO (4K over 3G-SDI)

HDハイスピードモード最大4倍速

HDハイスピードモード最大4倍速

2Uラックマウント

2Uラックマウント

強み・特長

4K映像の非圧縮12G-SDI出力など、多彩な出力が可能

  • UHD 12G-SDI出力を2系統搭載。3G-SDI Quad Linkで、2サンプルインターリーブとスクエアディビジョンに対応。
  • カメラ/CCU間で約2,000 mの非圧縮光伝送が可能※1
  • 高さ2Uでラックマウントできる小型軽量ユニット。
  • TICO※2 over SDI(4K over 3G-SDI)出力に対応。従来の3G-SDIケーブルで4K信号を伝送可能。
  • HDR/SDRサイマル出力、HDR BT.2020/BT.709サイマル出力に対応。
  • IPストリーミング(100 Base-T)対応。
  • 1080p/iに加えて720pもサポートし、標準速度出力と同時にハイスピード出力※3を選択可能。
  • IP/12G/3GインターフェイスキットAK-NP600G(別売)の装着により、SMPTE ST2110にも対応。

※1:AK-UCU600/UCU600Sからカメラに電源供給した場合。
※2:intoPIX社が開発したコーデックでTiny Codecの略。
※3:HDハイスピードモード時。4KスタジオカメラAK-UC4000/UC4000SAK-UC3300/UC3300Sとの接続により対応。なお、接続するスタジオカメラにより倍速は異なります。AK-UC4000/UC4000Sとの接続時は2 倍/3 倍/4 倍の3段階から選択可能、AK-UC3300/UC3300Sとの接続時は2倍です。






対応フォーマット一覧


UHD 3840×2160/59.94p、50p、29.97p、25p、23.98p、29.97PsF、25PsF、23.98PsF
HD 1080/59.94p、50p、59.94i、50i、23.98p over 59.94i※1、29.97PsF、25PsF、23.98PsF、23.98PsF & over 59.94i※1、720/59.94p、50p
HD ハイスピード※2
【AK-UC4000/UC4000S接続時】
1080/59.94p-240fps、180fps、120fps、1080/50p-200fps、150fps、100fps、1080/59.94i-240fps、180fps、120fps、1080/50i-200fps、150fps、100fps、720/59.94p-240fps、180fps、120fps、720/50p-200fps、150fps、100fps
HD ハイスピード※2
【AK-UC3300/UC3300S接続時】
1080/59.94p-120fps、1080/50p-100fps、1080/59.94i-120fps、1080/50i-100fps、720/59.94p-120fps、720/50p-100fps

※1:AK-UC4000/UC4000Sとの接続時に出力可能。AK-UC3300/UC3300Sとの接続時は出力できません。
※2:HDハイスピードモード時。

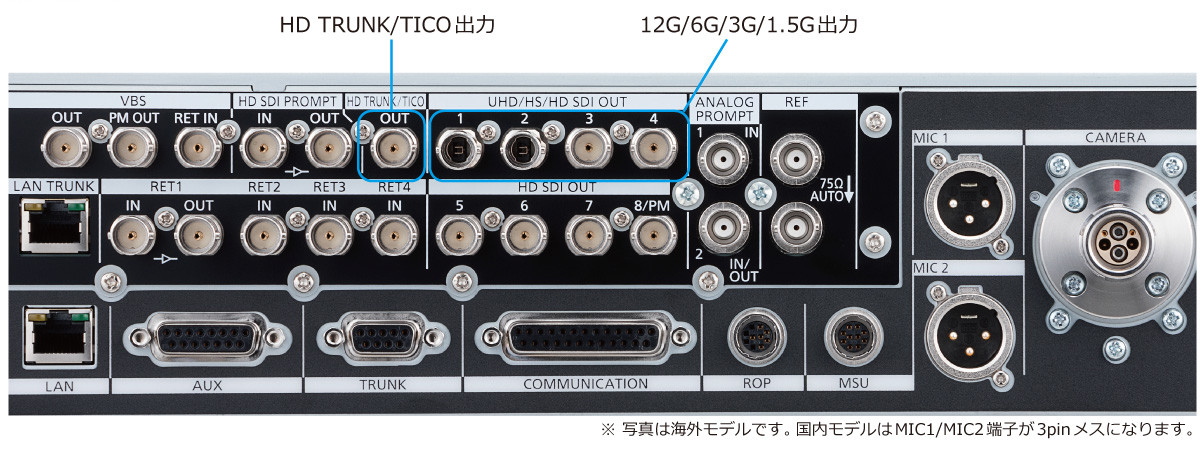

背面端子部


UCU600背面端子の画像




AK-UCU600/UCU600S用 IP/12G/3Gインターフェイスキット


AK-NP600Gの画像

AK-UCU600/UCU600Sの背面端子に装着するIPオプションキット

IP/12G/3Gインターフェイスキット

AK-NP600G
本体希望小売価格1,400,000円(税抜)

  • SMPTE ST2110 規格準拠
  • 対応フォーマット:1080/59.94p、50p、59.94i、50i、720/59.94p、50p

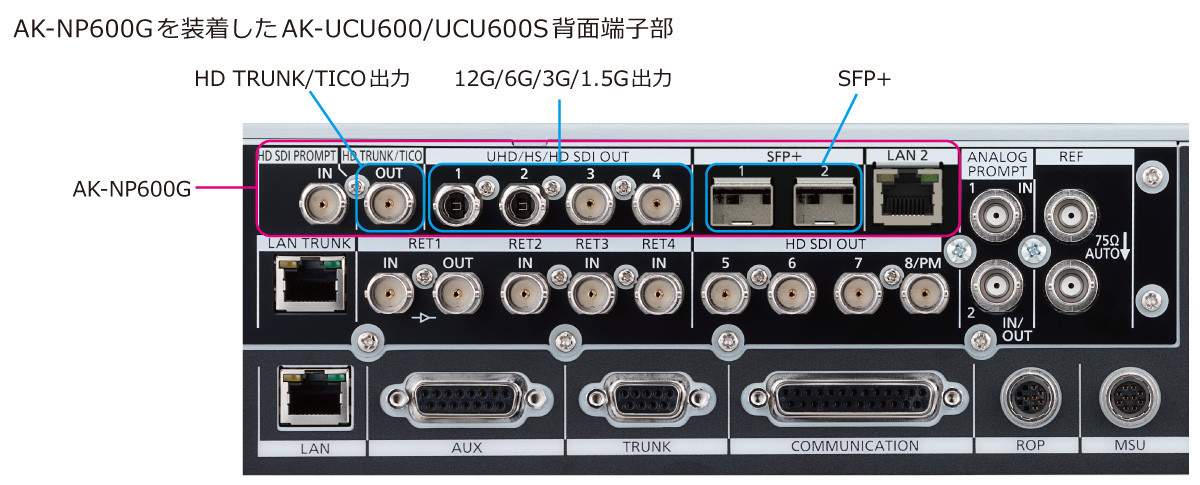

AK-NP600Gを装着した AK-UCU600/UCU600S 背面端子部の画像

※SFP+トランシーバーが必要です。動作確認済SFPモジュール:フィニサー株式会社SFP+光トランシーバFTLX1475D3BTL

※UHDモード時は、12G 2出力または、3G×4 1出力、TICO 1出力になります。HDモード時はHD(3G/1.5G)4出力とSFP+(ST2110)2入出力に対応します。
※AK-NP600G(IP/12G/3Gインターフェイスキット)は、アナログVBS入出力信号(OUT/PM OUT/RET IN)には対応していません。
※ご使用にはAK-NP600G(IP/12G/3Gインターフェイスキット)取付前に、AK-UC4000/UC4000S
AK-UC3300/UC3300S(4Kスタジオカメラ)、および AK-UCU600/UCU600S(カメラコントロールユニット)のファームウェアバージョンアップが必要です。詳細は、「」をご覧ください。
※AK-NP600G(IP/12G/3Gインターフェイスキット)の取付は販売店で行います。取付の際は、必ず販売店にご相談ください。





ソリューション


スマートステージ(大規模コンサート)(イベント・レンタル)

スマートステージ(大規模コンサート)(イベント・レンタル)

マルチカメラによる収録、会場の大型スクリーン、そしてステージ演出までを統合管理

スタジアム(スポーツ)

スタジアム(スポーツ)

スタジアムでの競技撮影に、12G-SDIシステムで高い運用性を確保

4Kスタジオ(放送・プロダクション)

4Kスタジオ(放送・プロダクション)

4K 60p/50pの滑らかな高画質映像でスタジオ撮影

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。


※HDハイスピード出力は4KスタジオカメラAK-UC4000/UC3300と接続時に対応します。接続するスタジオカメラにより倍速は異なります。

主な仕様

AK-UCU600 / AK-UCU600S
カメラコントロールユニット(CCU) AK-UCU600/UCU600S
映像出力

3G/HD-SDI: 5 系統(HD 信号のみエンベデットオーディオに対応)
12G/6G/3G/HD-SDI: 2 系統
HD-SDI: 1 系統(ピクチャーモニター出力と共用#
アナログコンポジット: 2 系統(ピクチャーモニター出力1 系統共用#

HD TRUNK/TICO 出力

HD-SDI: 1 系統(HD TRUNK 時)、3G/HD-SDI: 1 系統(TICO 時)

リターン入力
3G-HD/HD/SD-SDI: 4 系統 (RET1 入力はアクティブスルー出力あり)(FS内蔵)
アナログコンポジット: 1 系統
プロンプター入力
HD-SDI: 1 系統 (アクティブスルー出力あり)(FS内蔵)
アナログコンポジット: 2 系統 (1のスルー出力と 2 の入力はコネクター共用#
本機の電源が OFF のときは終端されません。スルー出力しません。
LAN TRUNK
光ケーブル経由でカメラ側とLAN 接続#: 1系統 、100BASE-TX、1000BASE-T
