カメラコントロールユニット（CCU）
在庫限定品
AK-UCU500 [多治見コネクターモデル]
AK-UCU500S [LEMOコネクターモデル]
本体希望小売価格 2,750,000円（税抜）
4K/HDの両方式に対応し、コストを抑えた高品質・長距離の光伝送カメラシステムの構築が可能です。
光ファイバーによる非圧縮長距離伝送が可能。AK-UCU500からカメラに電源供給した場合、約2 kmの長距離伝送ができます。
HDモードでは標準速度出力と同時に1080p4倍速のハイスピード出力※3を選択できます。
※1：カメラコントロールユニット（CCU）AK-UCU500/UCU500Sから出力。
※2：CCUから電源供給時。
※3：HDハイスピードモード時。HDスタジオカメラAK-HC5000/HC5000S（生産完了品）と接続時。
※写真は海外モデルです。国内モデルはインカムコネクターが4pinオスになります。
ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。
テクノロジー
4K/HD両方式対応
HDR
3G-SDI Quad Link
HDハイスピードモード4倍速
2Uラックマウント
強み・特長
CCUはそのままでカメラヘッドを入れ替えるだけで4K/HDの両方式に対応
- UHD（3G-SDI Quad Link）出力※1や、HD（3G-SDI）/SDの同時出力に対応。
- カメラ/CCU間で約2,000 mの非圧縮光伝送が可能※2。
- 高さ2Uでラックマウントできる小型軽量ユニット。
- HDモードでは標準速度出力と同時に1080p 4倍速のハイスピード出力※3の選択が可能。
- 映像伝送（TRUNK）機能で運用状況に合わせたシステムアップが可能。
- IPストリーミング（100 Base-T）対応。
- SDメモリーカードを用いたユーザーファイルの保存、バージョンアップに対応。
- 多彩な入出力に対応。
SDI OUT×7、SDI OUT（PM）×1、VBS×1、VBS（PM）×1
＊4Kモード※4：SDI OUT×4（4K）、SDI OUT×3、SDI OUT（PM）×1、VBS×1、VBS（PM）×1
＊HSモード※5：SDI OUT×4（HS）、SDI OUT×3、SDI OUT（PM）×1、VBS×1、VBS（PM）×1
RET入力（SDI：4ch、VBS：1ch）
HD-TRUNK出力（SDI：1ch）
LAN-TRUNK端子（100/1000BASE-T）
プロンプター入力（SDI：1ch、ANALOG：2ch）
※1：UHD（3G-SDI Quad Link）出力は4KスタジオカメラAK-UC3000/UC3000S（生産完了品）との接続時に対応します。
※2：AK-UCU500/UCU500Sからカメラに電源供給した場合。
※3：HDハイスピードモード時。HDスタジオカメラAK-HC5000/HC5000S（生産完了品）との接続で対応します。
※4：4KスタジオカメラAK-UC3000/UC3000S（生産完了品）と接続時。
※5：HDスタジオカメラAK-HC5000/HC5000S（生産完了品）と接続時。
対応フォーマット一覧
| UHD（3G-SDI Quad Link） 【AK-UC3000/UC3000S（生産完了品）接続時】 |
3840×2160/59.94p、50p、29.97p、25p、23.98p、29.97psF、23.98psF、25psF |
|---|---|
| HD（3G-SDI） | 1080/59.94p、50p、59.94i、50i、23.98p over 59.94i、29.97PsF、25PsF、23.98PsF、720/59.94p、50p |
| HDハイスピード※ 【AK-HC5000/HC5000S（生産完了品）接続時】 |
1080/239.76p、200p |
| SD | 480/59.94i、576/50i |
※ HDハイスピードモード時。

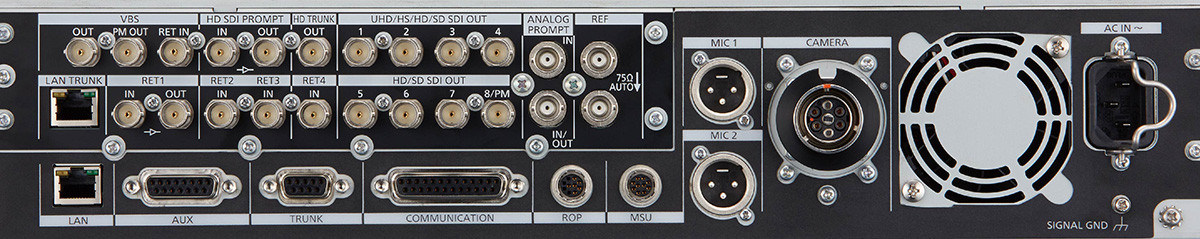

背面端子部
※写真は海外モデルです。国内モデルはMIC1/MIC2端子が3pinメスになります。
ソリューション
サポート
※3G-SDI Quad Link出力は4KスタジオカメラAK-UC3000/UC3000S(生産完了品)と接続時に対応します。
※HDハイスピード出力はHDスタジオカメラAK-HC5000/HC5000S（生産完了品）と接続時に対応します。
- 製品画像
主な仕様
| AK-UCU500 / AK-UCU500S | ||
|---|---|---|
| カメラコントロールユニット（CCU） | ||
| 入出力部 | 映像出力 | 3G/HD-SDI：5 系統（HD 信号のみエンベデットオーディオに対応） 12G/6G/3G/HD-SDI：2 系統 HD-SDI：1 系統（ピクチャーモニター出力と共用[1]） アナログコンポジット：2 系統（ピクチャーモニター出力1 系統共用） |
| リターン入力 | 3G-HD/HD/SD-SDI：4 系統 （RET1 入力はアクティブスルー出力あり）（FS内蔵） アナログコンポジット：1 系統 | |
| TRUNK | RS-422/RS-232C 2 系統 | |
