システムカメラ AK-HVF100GJ

9型LCDカラービューファインダー

本体希望小売価格 1,236,000円(税抜)

AK-HVF100GJ本体画像

AK-HVF100GJ

  • AK-HVF100GJ

主な機能・特長

  • フルHD(1920×1080)の9型カラーLCDパネルを採用

  • 外部HD SDI(3G SDI)入力対応。外部DC入力(DC 12 V)対応

  • フォーカスアシスト機能(フォーカス・イン・レッド、 フォーカスバー)搭載

  • コントラスト、ブライト、ピーキングの調整が可能

  • 機能割付けできる4個のファンクションボタン搭載

9型LCDパネルを採用、新チルト機構採用。フォーカスアシスト、外部映像入力など充実の機能を装備。

AK-UC3300/UC3300SAK-UC4000/UC4000SAK-HC3900/HC3900SAK-HC5000/HC5000Sと接続時。

テクノロジー

9型LCDパネル(フルHD 1920×1080)

9型LCDパネル(フルHD 1920×1080)

水平176度/垂直176度 広視野角

広視野角 水平176度/垂直176度

パン・チルト・リフト機構搭載

パン・チルト・リフト機構搭載

フォーカスアシスト機能

フォーカスアシスト機能

強み・特長

9型LCDパネル、新チルト機構採用。充実の機能を装備

  • フルHD1920×1080ピクセルを表示する高解像度9型カラーLCDパネル。
  • 上下176度/左右176度の広視野角。
  • 外部HD-SDI(3G-SDI)入力対応。
  • 映像フォーマットの信号を自動で判別し、カメラの映像を表示。
  • フォーカスアシスト機能(フォーカスインレッド、フォーカスバー)を搭載。
  • コントラスト、ブライト、ピーキングの調整が可能。
  • さまざまなマーカーの設定、フォーカスアシスト機能、波形表示機能などを割り付けられる4つのファンクションボタンを搭載。
  • Zoom倍率によるディテール量可変 。
  • 外部DC入力(DC12 V)対応。
  • パン・チルト・リフト機構採用。

AK-UC3300/UC3300SAK-UC4000/UC4000SAK-HC3900/HC3900SAK-HC5000/HC5000Sと接続時。

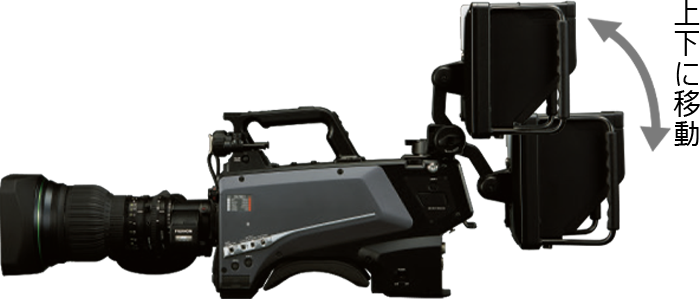

リフト機構イメージ


リフト機構イメージ

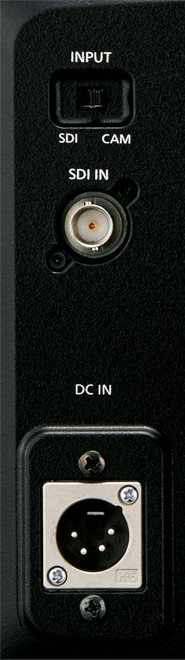

背面端子部


背面端子画像





ソリューション


スマートステージ(大規模コンサート)(イベント・レンタル)

スマートステージ(大規模コンサート)(イベント・レンタル)

マルチカメラによる収録、会場の大型スクリーン、そしてステージ演出までを統合管理

スタジアム(スポーツ)

スタジアム(スポーツ)

スタジアムでの競技撮影に、12G-SDIシステムで高い運用性を確保

スマートスタジオ(放送・プロダクション)

スマートスタジオ(放送・プロダクション)

IT/IPプラットフォーム“KAIROS”による新しいスマートスタジオ

サポート

ダウンロードの画像

ダウンロード

サポート・ポータルの画像

サポート・ポータル

AK-HVF100GJ
ディスプレイパネル

9.0 型

ピクセル数

1920 × 1080(FHD)

操作部

〈POWER〉スイッチ、〈MENU〉ボタン、〈SELECT〉ダイヤルボタン、〈F1〉/〈F2〉/〈F3〉/〈F4〉ボタン、〈BRIGHT〉つまみ、〈CONTRAST〉 つまみ、〈PEAKING〉つまみ、〈INPUT〉スイッチ

コネクター部

カメラI/F コネクター(D-sub 29ピン × 1)
SDI IN コネクター(BNC × 1)
DC IN コネクター(XLR 4ピン × 1)

対応信号フォーマット

CAM: 1080/59.94i、1080/50i
SDI: 1080/59.94p、1080/50p、1080/59.94i、1080/50i、720/59.94p、720/50p
