新タッチパネルを搭載し、撮影現場で求められる操作感を実現したリモートオペレーションパネル。
※スタジオカメラAK-UC4000/UC4000S、AK-UC3300/UC3300S、AK-HC5000/HC5000Sに対応します。本機と接続して使用可能なその他のカメラの対応状況については「コントローラー対応機種一覧表PDF」をご覧ください。
テクノロジー
3.5型LCD液晶カラータッチパネル
PoE対応
シーンファイル機能
シリアル/IP制御
SDメモリーカードスロット
強み・特長
19型EIAラックへの設置に対応した筐体サイズ
国際的な標準規格である19型EIAラックに、4台並べて設置できる1/4型ラックサイズの筐体。
操作性にこだわった盤面設計
使用頻度の高いボタンを優先的に盤面に装備することでダイレクトな操作を実現。マスターゲイン、色温度制御、マスターフレアなど、ユーザーが任意の機能を登録できるノブや、ゲイン、マトリクスなど使用頻度の高い機能を優先的に登録して、素早く操作ができるユーザー設定ボタンを装備し、現場での運用に合わせた設定が可能です。
シリアル/IPでのカメラ制御に対応
シリアル接続、IP接続の双方に対応しており、 PoE※1による電源供給も可能です。 IP接続の活用により、離れた場所からオペレーター業務ができることで、リモートオペレーションによる現場の省人化と効率的な運用に対応します。スタジオカメラの他、当社製リモートカメラなどの制御にも順次対応予定です。※2
※1:Power over Ethernetの略。
※2:スタジオカメラAK-UC4000/UC4000S、AK-UC3300/UC3300S、AK-HC5000/HC5000S、AK-HC3900/HC3900Sに対応します。本機と接続して使用可能なその他のカメラの対応状況については、コントローラー対応機種一覧表PDF をご覧ください。

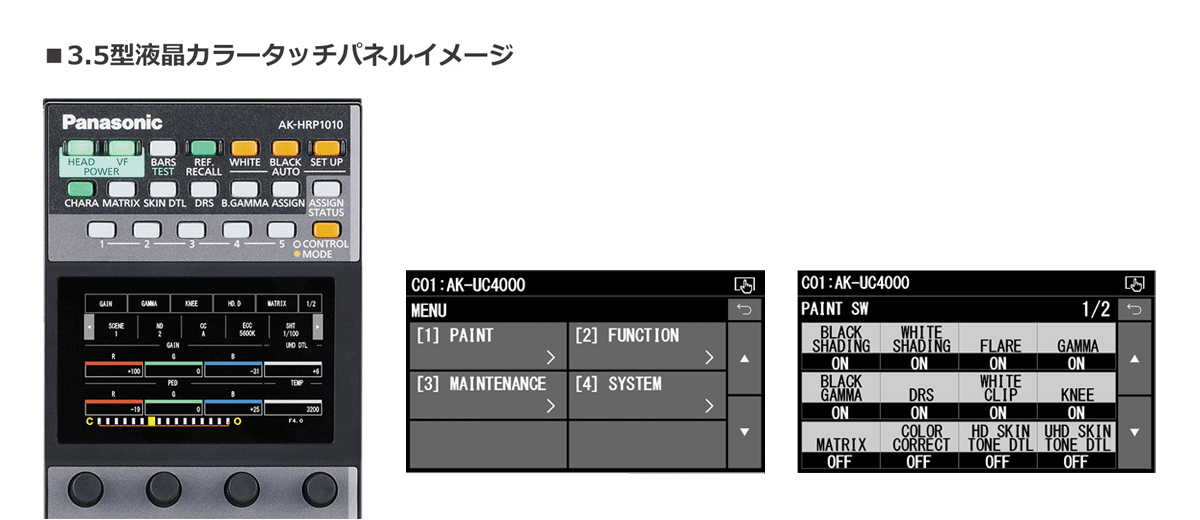

タッチ操作が可能な3.5型液晶カラーパネル
新しくタッチパネル式に対応した高解像度3.5型液晶カラーパネルを搭載。高い視認性と直感的な操作をサポートすることで現場での使いやすさを追求しました。
※画面ははめこみ合成です。
SDXCメモリーカード対応
SDメモリーカードスロットを装備。SDXCカードに対応し、カメラの設定ファイルや本機の設定をSDXCカードに保存して読み込むことが可能です。

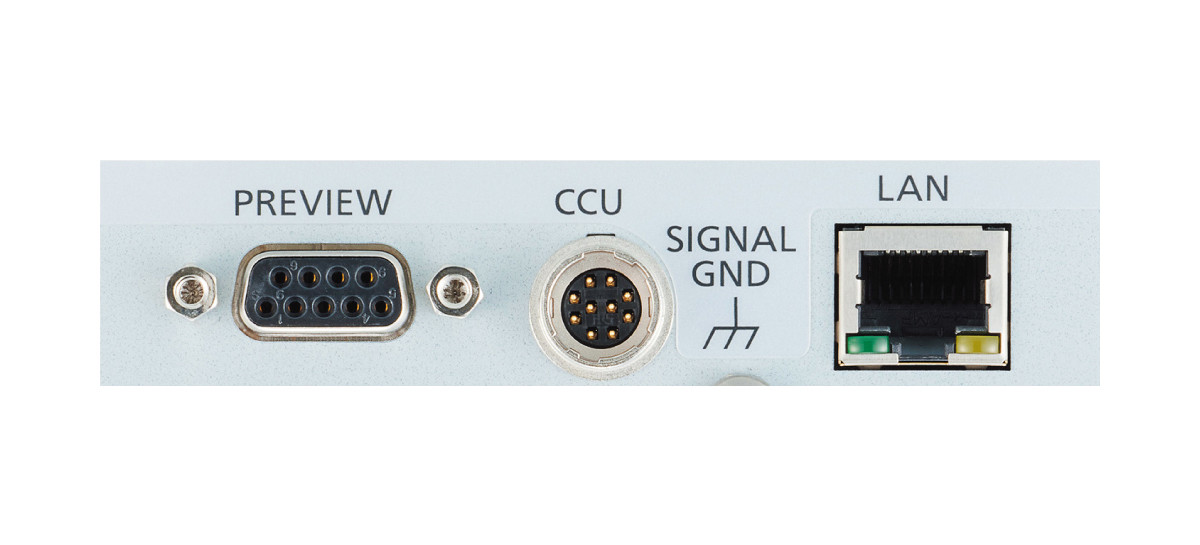

背面端子部
ソリューション
- 製品画像
主な仕様
AK-HRP1010 | |
---|---|
電源 | DC 12 V(カメラ/CCU給電 DC 10 V-16 V) |
外形寸法 | 幅 102 mm × 高さ 385 mm × 奥行 74.4 mm |
カメラ/CCU 制御 | コントロール信号(カメラ本体/CCU制御) |
制御ケーブル 最大延長距離 | カメラ本体接続時:20 m |
