ライブスイッチャー –AV-WM7300/7400/7500シリーズ
ルーティングスイッチャー

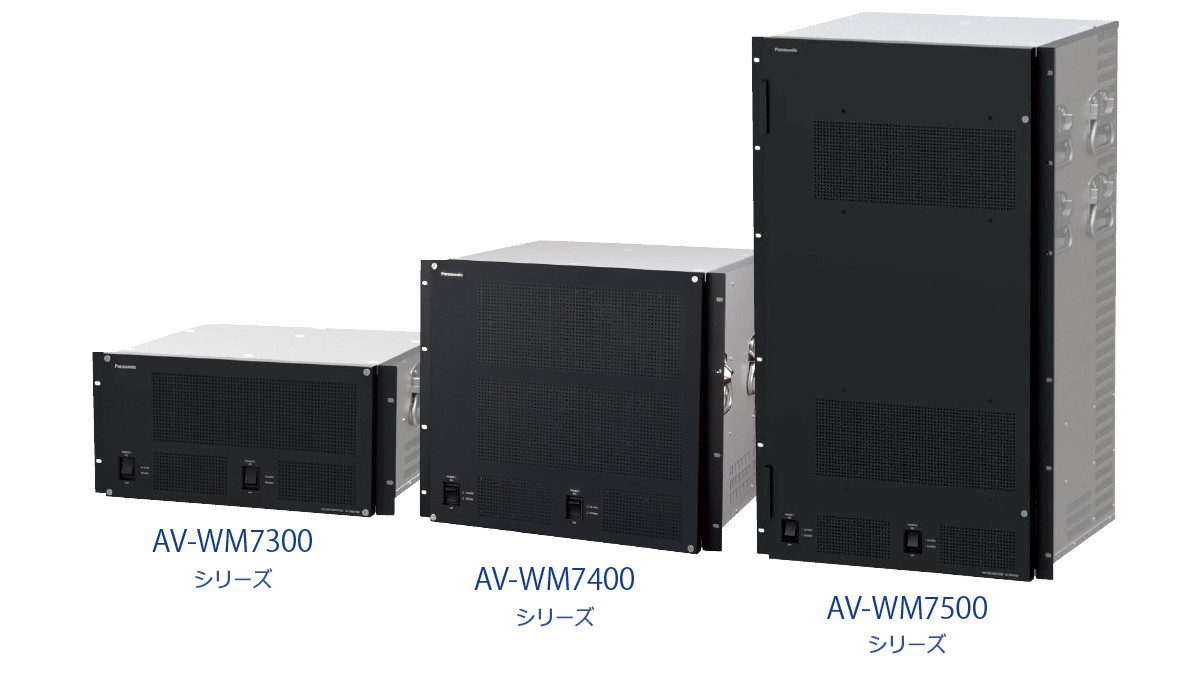

AV-WM7300/7400/7500シリーズ
主な機能・特長
3G-SDI対応で最大282入力×288出力。Quad-Link 4Kにも対応可能
二重化CPUボード（オプション）エマージェンシー機能（オプション）など局運用で必須の信頼性・安全性を確保
エマージェンシースイッチャー機能（1MIX、1KEY）：AV-HS7300操作パネル最終バスと連動した制御により緊急時の継続運用が可能
マルチビュー機能（16分割×2）：タリーや素材名表示、音声レベルメーターなどマルチビューアーとしての必要機能を装備
AV-WM7300/7400/7500シリーズ
テクノロジー
二重化CPU
二重化電源
強み・特長
3G-SDI対応で最大282入力×288出力
- 3G-SDIまで対応し、Quad-Link 4Kにも対応可能。
- 局運用で必須の信頼性・安全性を確保。
- 二重化CPUボード（オプション）
- エマージェンシー機能（オプション）
エマージェンシースイッチャー機能（1MIX、1KEY）： AV-HS7300操作パネル最終バスと連動した制御により緊急時の継続運用が可能。
マルチビュー機能（16分割×2）：タリーや素材名表示、音声レベルメーターなどマルチビューアーとしての必要機能を装備。
最大16分割表示×2（入力信号の割付は16chまで）
| 品番 | サイズ | 入出力 | 最大実装数 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 最大 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ||
| AV-WM7500シリーズ | 18RU | 144 × 144 | 282 × 288 | ×8 | ×8 | — | — | ×2※1 | ×1 | ×1 |
| AV-WM7400シリーズ | 9RU | 72 × 72 | 144 × 144 | ×4 | ×4 | ×1 | ×1 | ×2※1 | — | — |
| AV-WM7300シリーズ | 5RU | 18 × 18 | 72 × 72 | ×3 | ×3 | — | ×1 | ×1 | — | — |
■主な仕様
| 対応映像フォーマット | 1080/59.94p、1080/23.98PsF、1080/29.97PsF、1080/59.94i、480/59.94i |
|---|---|
| 制御I/F | <アサインパネル、システムPCより制御> LAN × 2※2、シリアル制御 × 2、GPI |
| オプション | ① 18入力ボード（AV-WM70M1） |
| ② 18出力ボード（AV-WM70M2） | |
| ③ 拡張用マトリクスボード（AV-WM70M3） | |
| ④ 二重化用CPUボード（AV-WM70M4） | |
| ⑤ エマージェンシープロセッサーボード※3（AV-WM70M5） 〈1〉エマージェンシースイッチャー機能 〈2〉マルチビュー機能 |
|
| ⑥ 拡張用マトリクスボード(AV-WM75M3) | |
| ⑦ 二重化用CPUボード(AV-WM75M4) |
※1：スイッチャー機能は1系統のみ使用可能。MV機能は最大4系統使用可能。
※2：二重化CPUボードオプション実装時に２系統使用
※3：1080/59.94iに対応。1080/29.97PsF、1080/23.98PsF、SD、3G、4Kは非対応。

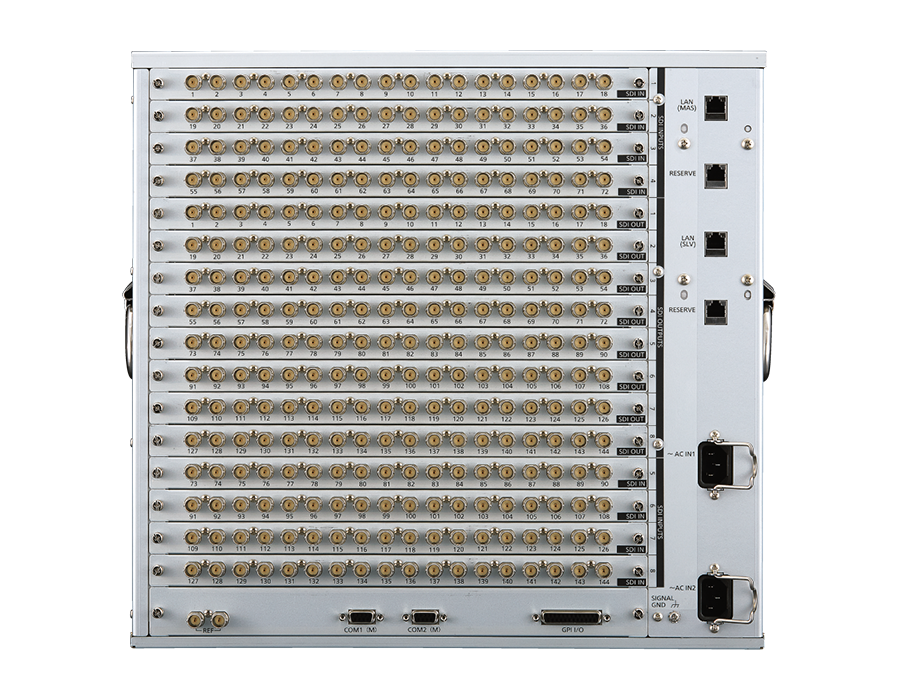

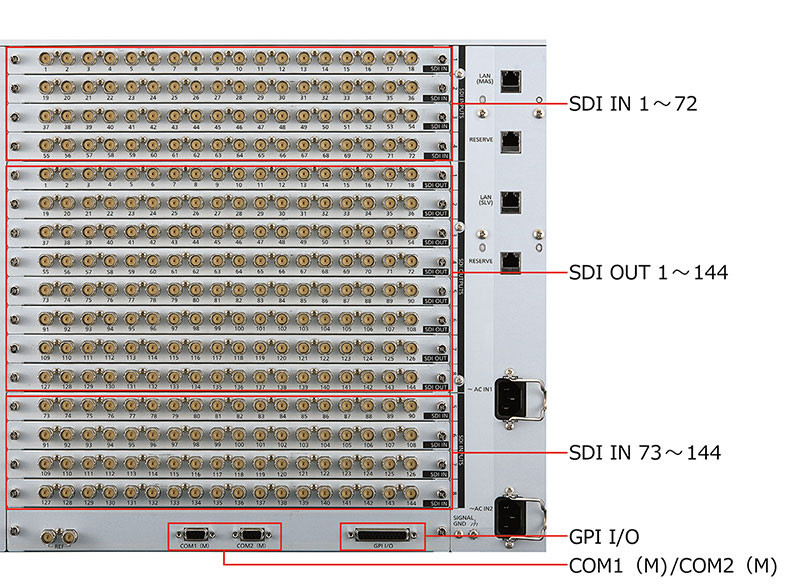

背面端子部
AV-WM7400シリーズ（オプション最大構成時）

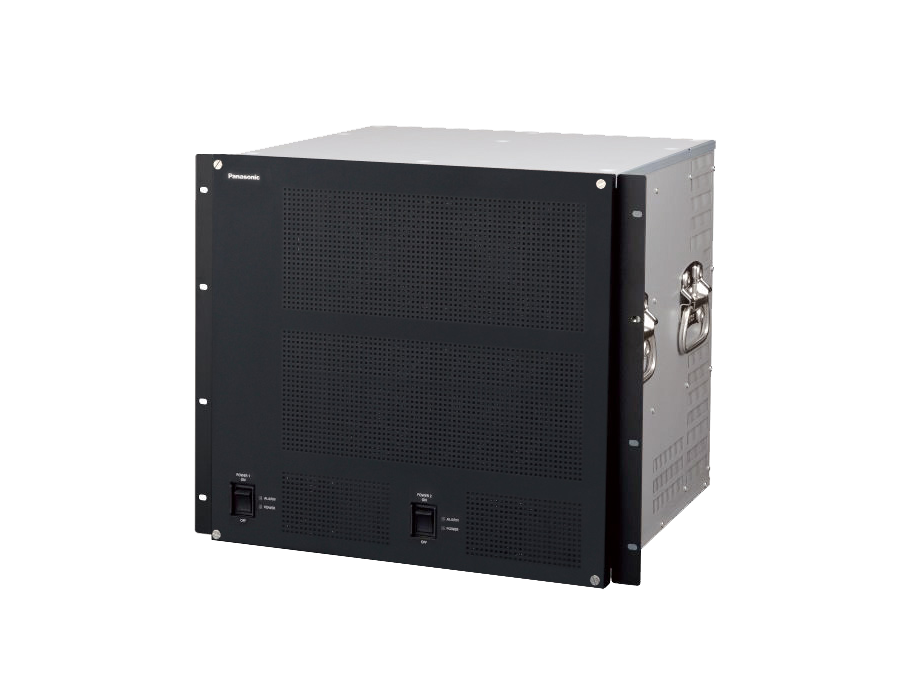

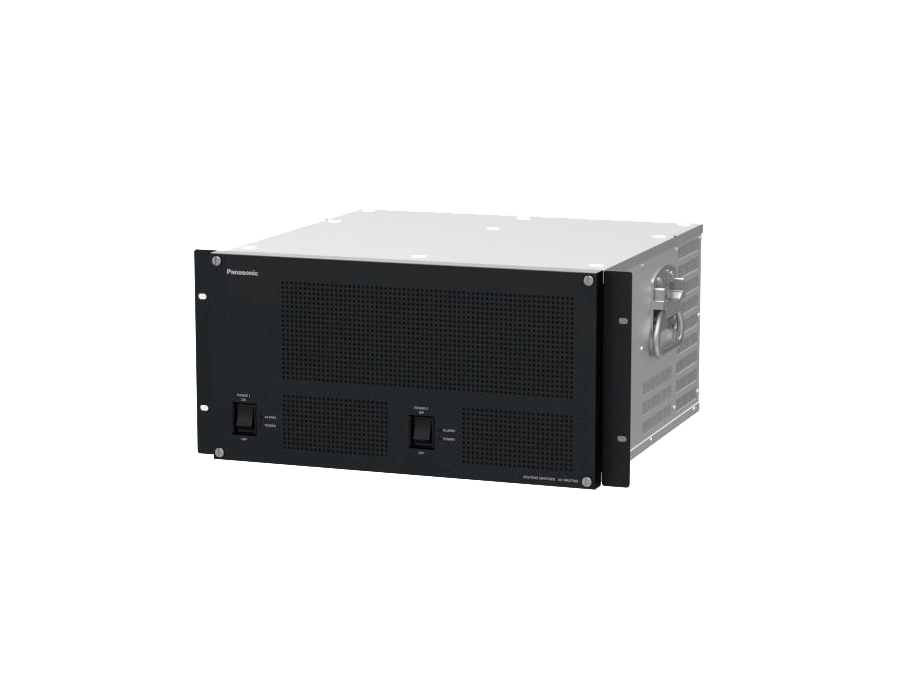

- 製品画像
主な仕様
| AV-WM7300 | AV-WM7400 | AV-WM7500 | |
|---|---|---|---|
| 映像系端子 | |||
| 入力 | SDI IN 1 ～ SDI IN 72端子 標準 18系統 ・コネクター: BNC x 18 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 72 系統 ・コネクター: BNC x 72 ※ 有償オプションボード増設時 | SDI IN 1 ～ SDI IN 144端子 標準 72系統 ・コネクター: BNC x 72 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 144 系統 ・コネクター: BNC x 144 ※ 有償オプションボード増設時 | SDI IN 1 ～ SDI IN 282端子 標準 144系統 ・コネクター: BNC x 144 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 282 系統 ・コネクター: BNC x 282 ※ 有償オプションボード増設時 |
| 出力 | SDI IN 1 ～ SDI IN 72端子 標準 18系統 ・コネクター: BNC x 18 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 72 系統 ・コネクター: BNC x 72 ※ 有償オプションボード増設時 | SDI IN 1 ～ SDI IN 144端子 標準 72系統 ・コネクター: BNC x 72 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 144 系統 ・コネクター: BNC x 144 ※ 有償オプションボード増設時 | SDI IN 1 ～ SDI IN 288端子 標準 144系統 ・コネクター: BNC x144 [3G-SDI] 3Gシリアルデジタル、SMPTE424M準拠 ・2.97/1.001 Gbps [HD-SDI] HDシリアルデジタル、SMPTE292M準拠 ・1.485/1.001 Gbps [SD-SDI] SDシリアルデジタル、SMPTE259M準拠 ・270 Mbps 最大 288 系統 ・コネクター: BNC x288 ※ 有償オプションボード増設時 |
| 信号フォーマット | [4K] 3G × 4 で対応 [3G] 1080/59.94p [HD] 1080/59.94i、1080/29.97PsF、1080/23.98PsF [SD] 480/59.94i | [4K] 3G × 4 で対応 [3G] 1080/59.94p [HD] 1080/59.94i、1080/29.97PsF、1080/23.98PsF [SD] 480/59.94i | [4K] 3G × 4 で対応 [3G] 1080/59.94p [HD] 1080/59.94i、1080/29.97PsF、1080/23.98PsF [SD] 480/59.94i |
