ライブスイッチャー
本体希望小売価格 2,678,000 円(税抜)
AV-UHS500
主な機能・特長
12G-SDI/3G-SDI/HDMI NDI®の多彩なインターフェイスに対応
2基の機能拡張オプションスロットを装備。最大入出力数(オプションボード増設時):入力 最大16系統/出力 最大15系統
UC/DC機能、HDR/SDR変換機能、スケーラー、カラーコレクション機能
ROI機能、音声ソース選択機能、リモートカメラコントロール機能搭載
5つのキーヤーを装備し、豊富な映像効果を実現
コンパクトな一体型ボディでありながらハイエンドモデルに迫る基本機能を備え、HD制作時と同等の運用性を4K映像制作で実現します。放送局はもちろん、中継車や特設会場でのイベントに、また大学や企業の講演会などに。様々なライブプロダクションにおける使いやすさを追求したライブスイッチャーが、その現場の生きた映像制作に高いパフォーマンスを発揮します。
AV-UHS500
テクノロジー
4K HDR/ITU-R BT.2020
12G-SDI対応
最大16入力
最大15出力
5キーヤー
DSK/2キーヤー
PinP/最大2系統
MV 2系統
AUX 4系統
ROI機能
HDMI
NDI®, NDI® HXオプション対応
強み・特長
納入事例|コンパクトライブ撮影システム:東京03単独公演「ヤな塩梅」
ライブスイッチャー AV-UHS500概要
ライブスイッチャー AV-UHS500PTZコントロール
ライブスイッチャー AV-UHS500入出力仕様と拡張性
ライブスイッチャー AV-UHS500作業の自動化
- 12G-SDI/3G-SDI/HDMIの多彩なインターフェイスに対応
- UHD/HDマルチフォーマット対応
- 2基の機能拡張オプションスロットを装備
- 標準入出力数:入力8系統/出力7系統
最大入出力数(オプションユニット増設時):入力最大16系統/出力最大15系統 - 5つのキーヤーを装備し、豊富な映像効果を実現
- アップ/ダウンコンバート機能、HDR/SDR変換機能、ITU-R BT.2020/BT.709変換機能、
スケーラー機能、カラーコレクション機能を搭載 - AUX BUSを4系統装備

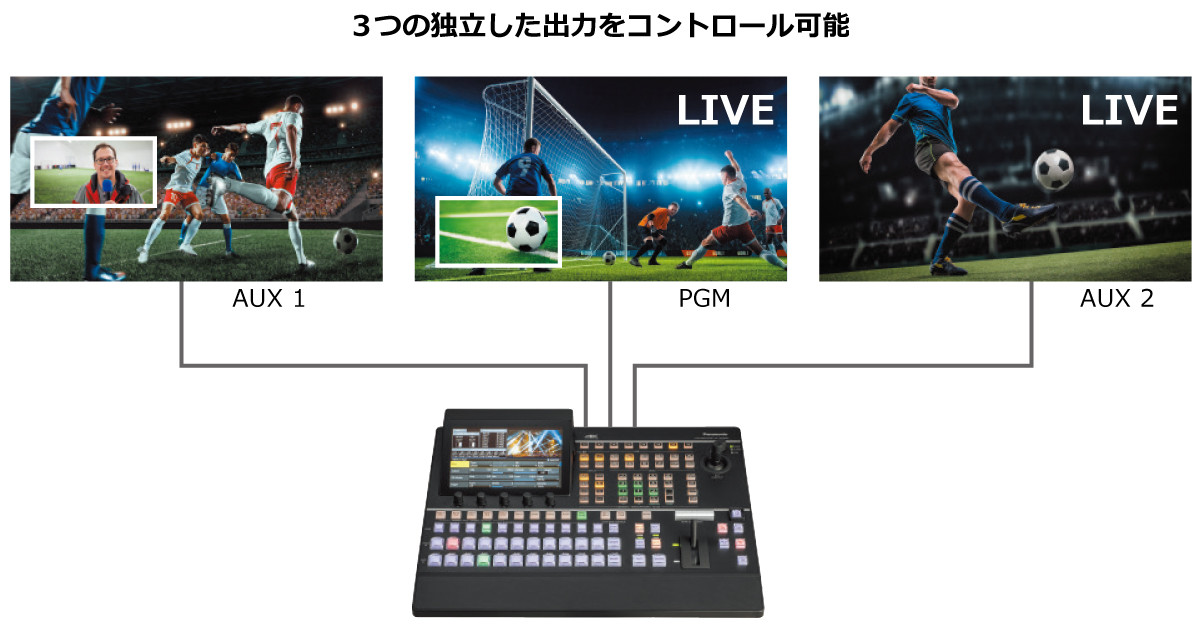

AUX1、2にはMIXトランジション機能を装備し、さらにDSK1、2をアサイン可能 - 当社製4K/HDインテグレーテッドカメラのカメラコントロールが可能
- アニメーションワイプ
ビデオメモリーとトランジションを組み合わせてアニメーションワイプが可能 - TSL5.0サポート
ネットワークに接続した外部機器との間で、タリー情報、バスの切り替えや素材名情報を送信可能 - ROI(Region of Interest)機能

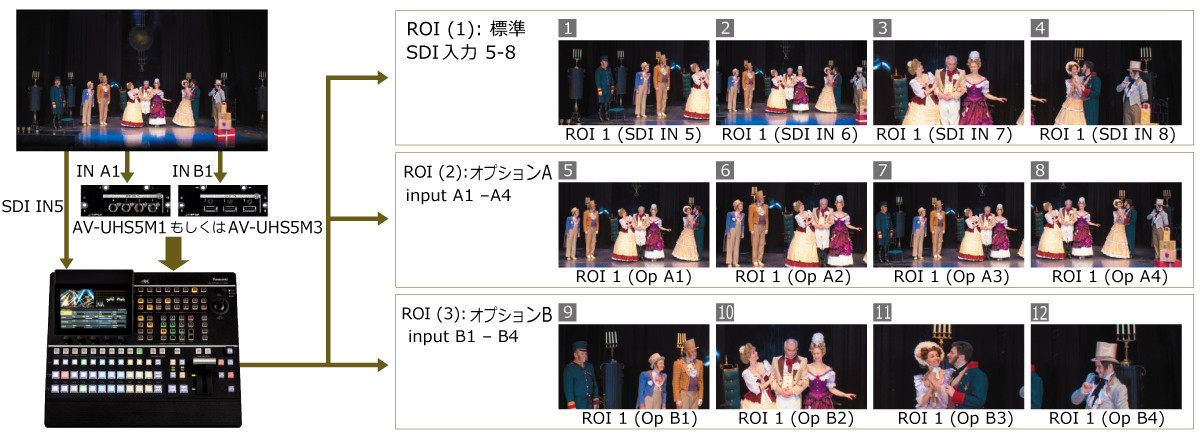

1つの入力素材から4つのクロップ(切り出し)信号(ROI素材)を作成し、入力素材として使用可能 - 音声ソース選択機能

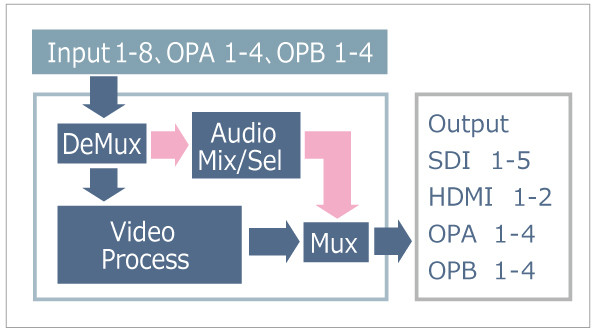

バスで選択された入力信号のエンベデッドオーディオに加え、特定のバスの入力信号のエンベデッドオーディオのみを別の映像信号に多重して出力するモードを搭載 - NDI®入出力に対応(オプションユニット増設時)
AV-UHS5M6Gユニットを実装することにより、NDI® 素材の入出力が可能 - ソフトウェアパネル

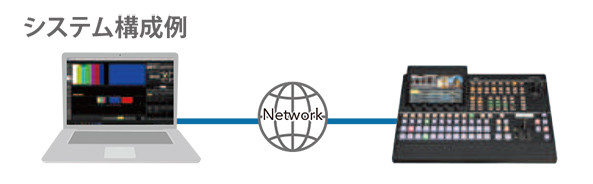

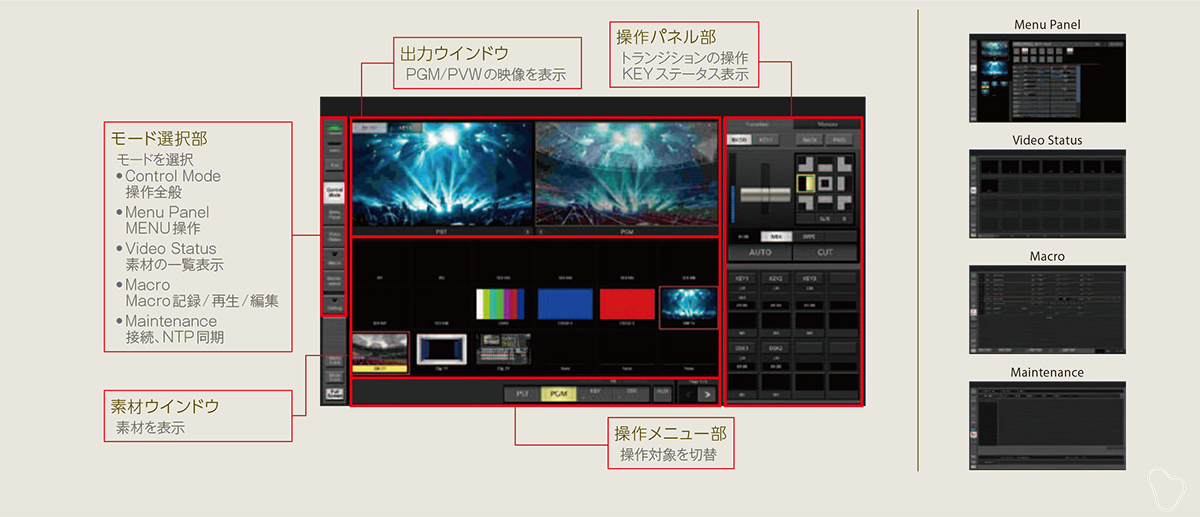

外部PCまたはMacからのリモート制御が可能 - リモートカメラAW-UE160W/Kに対応 NEW
- NDI®プロトコル選択機能追加(AV-HUS5M6G実装時のみ有効)NEW
- NDI®αチャンネル対応(AV-HUS5M6G実装時のみ有効)NEW
動くカラーバー機能
LEDウォールやディスプレイ、プロジェクターなどの映像表示機器の動作・表示確認、出力確認で使用可能な動くカラーバー素材を2種類内蔵。信号発生器を使用せずにスイッチャー本体から直接テスト映像を出力できるため、本番に近いシステムで確認作業を行えます。イベント会場など仮設現場での準備を効率化します。
※画像はAV-HSW10の場合です。AV-UHS500でも同様に使用可能です。
4Kインテグレーテッドカメラ AW-UE160W/Kに対応
※その他の対応4K/HDインテグレーテッドカメラは、関連機器/動作確認済他社製品をご覧ください。

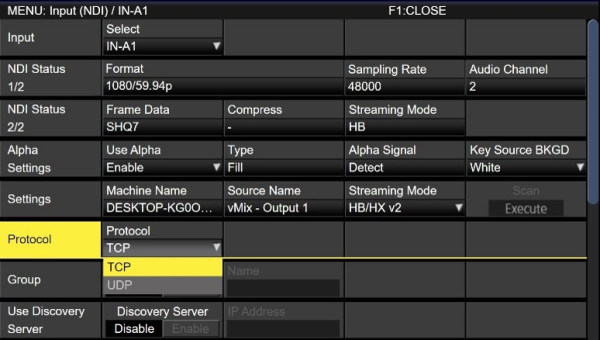

NDI®プロトコル選択機能追加(AV-UHS5M6G実装時のみ有効)
オプションNDI® I/Fユニット AV-UHS5M6G を装着することにより、vMixや他の機器からのNDI® High BandwidthもしくはNDI® HX入力時、TCP/UDPのプロトコル選択が可能に。動画ストリーミングなどデータの高速転送などにも対応しました。
※NDI® はVizrt NDI AB の米国およびその他の国における登録商標です。

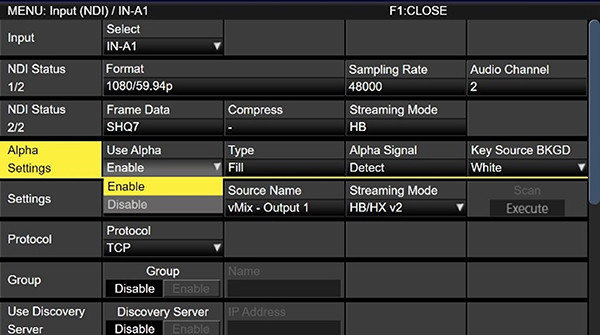

NDI® αチャンネル対応(AV-UHS5M6G実装時のみ有効)
NDI® I/Fユニット AV-UHS5M6G を装着することにより、最大2chのαチャンネル付NDI® High Bandwidth 入力信号を扱えるようになります。
※NDI®は Vizrt NDI AB の米国およびその他の国における登録商標です。
※NDI® High Bandwidth上のαチャンネル機能は、2Kモード時のみ有効です。
※NDI® High Bandwidth のフォーマットはUHS500のシステムフォーマットと同一である必要があります。
NDI® High Bandwidth、NDI® HX によるIP 伝送を実現

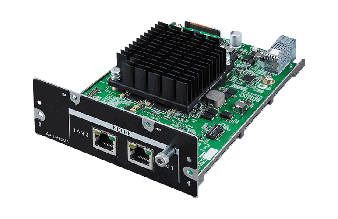

AV-UHS500用NDI®※1対応オプションユニットを本体オプションスロットに実装することで、従来のSDI、HDMI信号に加え、NDI®※1 High BandwidthやNDI® HX※1Version 1とVersion 2によるIP伝送素材も外部のコンバーターなしで利用できます。また、出力されたNDI®※1信号を他のNDI®※1対応機器に転送することや、遠隔地からリモートで確認することも可能。1台のAV-UHS500に対し2枚まで実装でき、最大8系統のNDI®※1入力/最大4系統のNDI®※1出力(2Kモード時)へ拡張することができます。

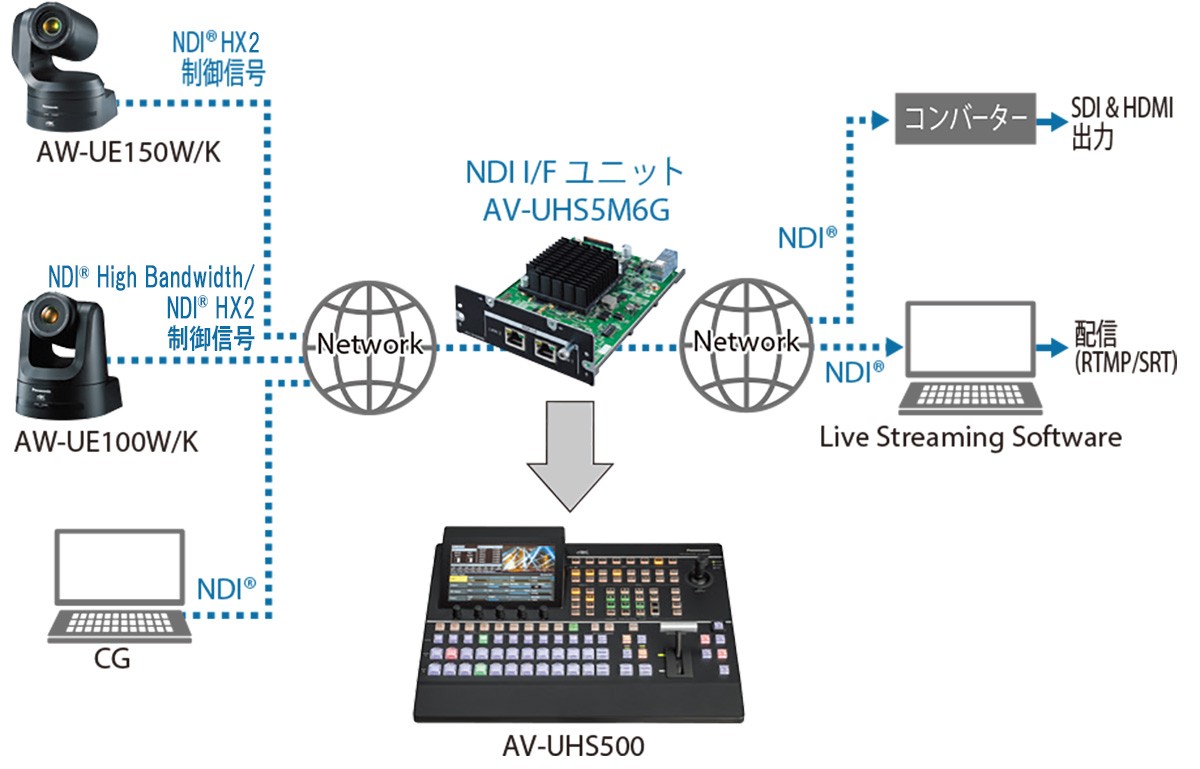

リモートライブプロダクションを実現
NDI®※1 High BandwidthもしくはND® HX※1 に対応した当社製カメラと組み合わせて使用することで、映像伝送からカメラコントロール、タリー出力までを1 本のLAN ケーブルのみで行うことができます。映像伝送だけでなくカメラ制御も遠隔で行えるため、リモートでのライブ映像制作を実現します。
※1:NDI®はVizrt NDI AB の米国およびその他の国における登録商標です。
ここでのNDI®は、NDI® High Bandwidth 、NDI® HX はNDI® High efficiency low Bandwidth HXを意味します。
ユニット1枚で最大4入力/2出力の NDI®伝送が可能
NDI® I/O 数(NDI® I/F ユニット1枚あたりの数)
システムモード | 入力 | 出力 | |
---|---|---|---|
HB NDI® | NDI® HX | HB NDI® | |
2K | 4系統 | - | 2系統 |
3系統 | 1系統 | ||
2系統 | 2系統 | ||
4K | 1系統 | - | 1系統 |
※システムフォーマットと同じフォーマットのNDI®信号を使用してください。システムモードが1080iモード時は、1080pのNDI®信号も使用できます。
NDI®素材を簡単にサーチ、選択可能
ネットワーク内にあるNDI®※1素材をサーチし、リストから簡単に選択できます。面倒なネットワーク設定は不要です。
※1:NDI®Vizrt NDI AB の米国およびその他の国における登録商標です。
ここでのNDI®は、NDI® High Bandwidth、NDI® HX はNDI® High efficiency Low BandwidthHXを意味します。
4K/HDが混在する運用にも柔軟に対応
12G-SDI/3G-SDI/HDMI/NDI®対応
4K映像を同軸ケーブル1本で伝送可能な12G-SDIに標準対応。4K映像制作に高い運用性をもたらします。またHDMIにも対応し、セミナーや講演会などのライブプロダクションでPCからのデータを直接入力できるため、別途HDMI変換器を用意する必要もありません。さらに、NDI I/FユニットAV-UHS5M6G(オプション)の追加により、Video over IPの1つであるNDI®※も取り扱うことが可能。多様な映像信号をダイレクトに取り扱うことができ、瞬時に多彩な映像演出が可能になります。
※NDI®はVizrt NDI AB の米国およびその他の国における登録商標です。 NDI® HXはNDI® High efficiency low bandwidth HXを意味します。
UHD/HDマルチフォーマットに対応
2160/59.94pや1080/59.94pなど、4K/3G/HDのマルチフォーマットに対応。
UHD/HD機能比較表
AV-UHS500 | ||
---|---|---|
4K(UHD)モード | 2K(HD)モード | |

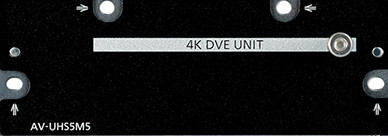

DVE | オプション(AV-UHS5M5G) | 標準 |
CLIP | 1ch | 2ch |
STILL | 1ch | 2ch |
入力信号対応表
システムフォーマット | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4K | 2K | |||||||||||||||||
入力信号 | 2160/59.94p | 2160/50p | 2160/29.97p | 2160/25p | 2160/24p | 2160/23.98p | 1080/59.94p | 1080/50p | 1080/29.97p 1080/29.97PsF |
1080/25p 1080/25PsF |
1080/24p 1080/24PsF |
1080/23.98p 1080/23.98PsF |
1080/59.94i | 1080/50i | 720/59.94p | 720/50p | ||
SDI | 解像度 | V周波数 | ||||||||||||||||
2160p | 59.94Hz | ● | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ○ | — | |
50.00Hz | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ○ | ||
29.97Hz | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | — | — | ||
25.00Hz | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | — | ||
24.00Hz | — | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | ||
23.98Hz | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | ||
1080p | 59.94Hz※2 | ○ | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | ○ | — | |
50.00Hz※2 | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | ○ | ||
29.97Hz | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | — | — | ||
25.00Hz | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | — | ||
24.00Hz | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | ||
23.98Hz | — | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | ||
1080PsF | 29.97Hz | ○※1 | — | ○ | — | — | — | ○※1 | — | ● | — | — | — | ○※1 | — | ○※1 | — | |
25.00Hz | — | ○※1 | — | ○ | — | — | — | ○※1 | — | ● | — | — | — | ○※1 | — | ○※1 | ||
24.00Hz | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | ||
23.98Hz | — | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | ||
1080i | 59.94Hz | ○※1 | — | △ | — | — | — | ○※1 | — | ○ | — | — | — | ●※1 | — | ○※1 | — | |
50.00Hz | — | ○※1 | — | △ | — | — | — | ○※1 | — | ○ | — | — | — | ●※1 | — | ○※1 | ||
720p | 59.94Hz | ○ | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ● | — | |
50.00Hz | — | ○ | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ● | ||
HDMI | 2160p | 59.94Hz | ● | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ○ | — |
50.00Hz | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ○ | ||
29.97Hz | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | — | — | ||
25.00Hz | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | — | ||
24.00Hz | — | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | — | ||
23.98Hz | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | — | — | — | ||
1080p | 59.94Hz | ○ | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | ○ | — | |
50.00Hz | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | ○ | — | ○ | ||
29.97Hz | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | — | — | ||
25.00Hz | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | — | ||
24.00Hz | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | — | ||
23.98Hz | — | — | — | — | — | ○ | — | — | — | — | — | ● | — | — | — | — | ||
1080i | 59.94Hz | ○※1 | — | — | — | — | — | ○※1 | — | ○※1 | — | — | — | ●※1 | — | ○※1 | — | |
50.00Hz | — | ○※1 | — | — | — | — | — | ○※1 | — | ○※1 | — | — | — | ●※1 | — | ○※1 | ||
720p | 59.94Hz | ○ | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ● | — | |
50.00Hz | — | ○ | — | — | — | — | — | ○ | — | — | — | — | — | ○ | — | ● | ||
3840 x 2160 (4K) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
2560 x 1440 (WQHD) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1920 x 1200 (WUXGA) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1600 x 1200 (UXGA) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1680 x 1050 (WSXGA+) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1280 x 1024 (SXGA) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1280 x 768 (WXGA) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1024 x 768 (XGA) |
60.00Hz | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
●:フォーマット変換なし ○:フォーマット変換あり △:ROIモード時のみ有効
※1:ROIモードには対応しておりません。
※2:ROIモードは、3G-SDI Level-B入力信号には対応しておりません。
全入力にフレームシンクロナイザーを搭載
すべての入力チャンネルにフレームシンクロナイザーを内蔵。ゲンロック機能も備え、外部同期信号(B.B.またはTri-level)を基準にした同期システムにも対応可能です。

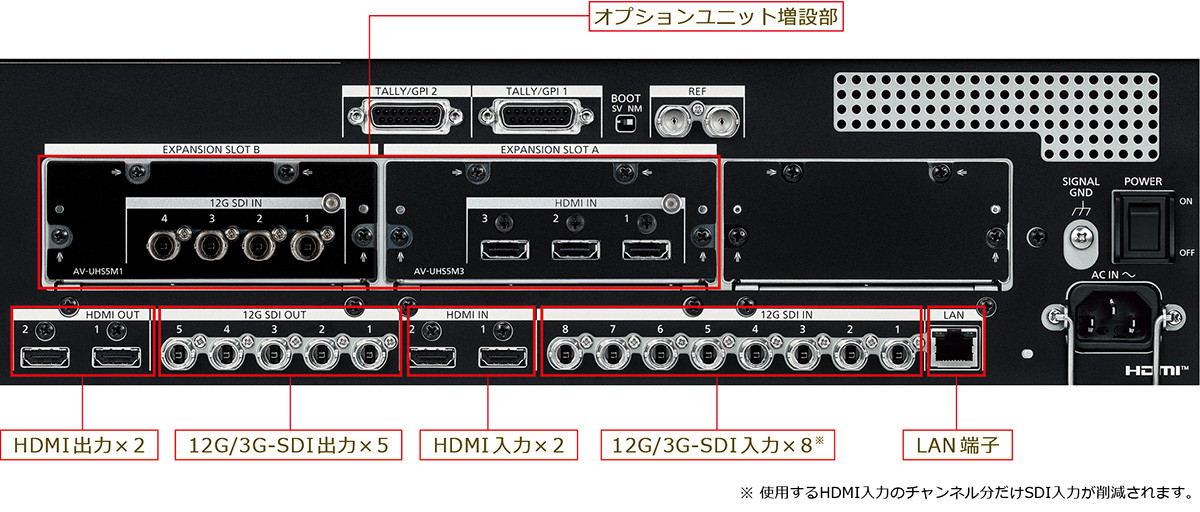

SDI標準8入力、HDMI標準2入力※1
SDI標準5出力、HDMI標準2出力
4KでもHD運用時と同等の入出力数を確保し、2基設けられたオプションユニットスロットを使用すれば用途に応じて拡張することができます。
入力数 | 12G/3G-SDI | 標準8入力/最大16入力※2 |
---|---|---|
HDMI | 標準2入力※1/最大8入力※2 | |
出力数 | 12G/3G-SDI | 標準5出力/最大13出力※2 |
HDMI | 標準2出力/最大8出力※2 |
※1:使用するHDMI入力のチャンネル分だけSDI入力が削減されます。
HDMI入力はCPRM非対応(入力不可)となります。
※2:オプションユニット装着時。詳しくは、端子部/オプションユニットをご覧ください。
アップ/ダウンコンバートなど、各種変換機能を標準搭載※
各種変換機能を標準搭載。外付けの変換ボックスが不要です。
- アップコンバート/ダウンコンバート機能
- HDR/SDR変換機能
- ITU-R BT.2020/BT.709変換機能
- スケーラー機能
- カラーコレクション機能
※NDI® I/FユニットAV-UH5M6Gは対応していません。
映像入出力対応表
標準入力
機能 | SDI 入力 | HDMI 入力 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
1※1 | 2※1 | 3 | 4 | 5 | 6 | 7 | 8 | 1※1 | 2※1 | ||
4K | アップコンバーター | ●※2 | ●※2 | ●※2 | ●※2 | ● | ● | ● | ● | — | — |
HD | ダウンコンバーター | ●※2 | ●※2 | ●※2 | ●※2 | ● | ● | ● | ● | — | — |
フレームシンクロナイザー | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
スケーラー | — | — | — | — | — | — | — | — | ● | ● | |
BT.709 ←→ BT.2020 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
HDR ←→ SDR 変換 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
カラーコレクション | — | — | — | — | ● | ● | ● | ● | — | — |
※1:SDI入力1、2とHDMI入力1、2は排他機能のため、同時使用はできません。メニューにてご選択ください。
※2:SDI 入力1-4は簡易変換のみ対応。

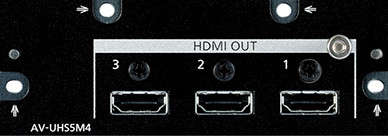

オプション入力

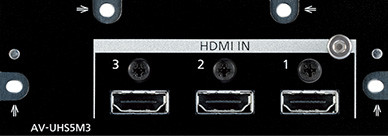

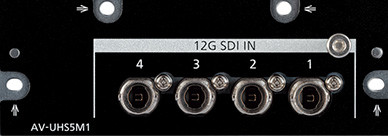

機能 | SDI 入力ユニット AV-UHS5M1G増設時 |
HDMI 入力ユニット AV-UHS5M3G増設時 |

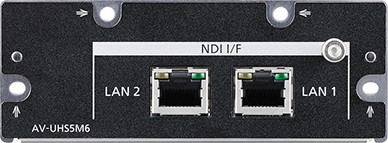

NDI I/F ユニット AV-UHS5M6G 増設時 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 1 | 2 | 3 | 1 | 2 | 3 | 4 | ||
4K | アップコンバーター | ● | ● | ● | ● | — | — | — | — | — | — | — |
HD | ダウンコンバーター | ● | ● | ● | ● | — | — | — | — | — | — | — |
フレームシンクロナイザー | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
スケーラー | — | — | — | — | ● | ● | ● | — | — | — | — | |
BT.709 ←→ BT.2020 | ● | ● | ● | ● | ● | ● | ● | — | — | — | — | |
HDR ←→ SDR 変換 | ● | ● | ● | ● | ● | ● | ● | — | — | — | — | |
カラーコレクション | ● | ● | ● | ● | ● | ● | ● | — | — | — | — |
標準出力
機能 | SDI出力 | HDMI出力 | ||||||
---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 1 | 2 | ||
4K | 簡易ダウンコンバーター | ● | ● | ● | ● | ● | ● | ● |
スケーラー | — | — | — | — | — | — | — | |
BT.709 ←→ BT.2020 | ● | ● | ● | ● | ● | ● | ● | |
HDR ←→ SDR変換 | ● | ● | ● | ● | ● | ● | ● |
オプション出力
機能 | SDI 出力ユニット AV-UHS5M2G増設時 |
HDMI 出力ユニット AV-UHS5M4G増設時 |
NDI I/F ユニット AV-UHS5M6G 増設時 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 1 | 2 | 3 | 1 | 2 | 3 | 4 | ||
4K | ダウンコンバーター | ● | ● | ● | ● | — | — | — | — | — | — | — |
スケーラー | — | — | — | — | ● | ● | ● | — | — | — | — | |
BT.709 ←→ BT.2020 | ● | ● | ● | ● | ● | ● | ● | — | — | — | — | |
HDR ←→ SDR変換 | ● | ● | ● | ● | ● | ● | ● | — | — | — | — |
多彩な映像演出を可能にする充実のキーヤーとメモリー機能
多彩なトランジションとエフェクト
標準のワイプ、ミックス、カットに加えてHDモード時には縮小、スライド、スクイーズ、3Dワイプなど2chを用いた多彩なDVEトランジションパターンを搭載。さらに、4K DVE ユニットAV-UHS5M5Gを増設することで、4Kモード時でもDVEトランジションを使用することが可能です。
丸ワイプ
ページターン
※画像は機能を説明するためのイメージです。
ワイプ・スクイーズ・スライド・3Dワイプメニュー(HDモード時)
5つのキーヤーを装備

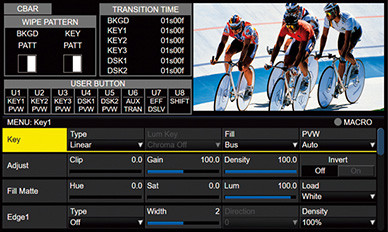

ルミナンスキー、リニアキー、クロマキー、フルキー、PinPを使用可能なキーヤーを3ch、ダウンストリームキー(DSK)を2ch搭載。クロマキーには多くのノンリニア編集機のプラグインソフトウェアとして定評あるPrimatte®※アルゴリズムを搭載。世界中の映画、テレビプロダクション、ミュージックビデオ、コマーシャルフィルムで使用されるPrimatte®※の高品位な画質をライブスイッチャーのリアルタイム処理で実現します。
※Primatte®は、株式会社フォトロンの登録商標です。Primatte®の著作権は、株式会社フォトロンが保有しています。Primatte®の特許は、株式会社フォトロンが保有しています。
4Kモード(標準)
ルミナンスキー リニアキー |
フルキー | マスク | エッジ | クロマキー | PinP | DVE | |
---|---|---|---|---|---|---|---|
Key1 | ● | ● | ● | ● | ● | ● | ― |
Key2 | ● | ● | ● | ● | ― | ― | ― |
Key3 | ● | ● | ● | ― | ― | ― | ― |
DSK1 | ● | ● | ● | ― | ● | ● | ― |
DSK2 | ● | ● | ● | ― | ― | ― | ― |
HDモード/4Kモード(4K DVEユニット AV-UHS5M5G増設時)
ルミナンスキー リニアキー |
フルキー | マスク | エッジ | クロマキー | PinP | DVE | |
---|---|---|---|---|---|---|---|
Key1 | ● | ● | ● | ● | ● | ― | ● |
Key2 | ● | ● | ● | ● | ― | ● | ― |
Key3 | ● | ● | ● | ― | ― | ― | ― |
DSK1 | ● | ● | ● | ― | ● | ● | ― |
DSK2 | ● | ● | ● | ― | ― | ― | ― |
AUXバスを4系統装備、DSK1、2 のアサインも可能
PinPバスは2系統、AUXバスは4系統を装備。PinPにはボーダーやソフト効果を付加できます。バストランジション機能(PinPバス、AUXバスでの切替効果)はカットだけでなくMIXトランジション(AUXバスは1、2 のみ)も可能。M/E列との組合せにより、様々なシーンでの多彩な運用をサポートします。また、AUX1、2にはDSK1、2をアサインすることができます。
ビデオメモリーを搭載
静止画(STILL)または動画(CLIP)をHD時2系統/4K時1系統保存でき、バス素材として選択できます。動画はキー信号付きで録画・再生が可能です(1080/59.94i時、3600フレーム/約120秒)。また、内蔵ストレージ(内蔵不揮発性SSDメモリ一)に静止画や動画を50個ずつ保存可能(CLIPは50個または20GBまで)。静止画はPlay Listに登録して順番に再生することができます。
ライブ演出をスムーズにする各種メモリー機能
-
ショットメモリー
バックグラウンドのトランジションパターンやPinPのサイズ、ボーダーの幅など映像効果を100個まで登録し、呼び出して実行できます。エフェクトディゾルブを設定すれば、現在の映像からショットメモリーに登録されている映像や動作への切り替えをスムーズに変化させることができます。
-
イベントメモリー
最大64イベントまでの連続した映像効果をタイムラインに登録・再生できるイベントメモリー機能を搭載。表現力のある連続した効果を簡単に実行することができます。イベントメモリーは100個まで登録可能です。
-
マクロメモリー
コントロールパネルの一連の操作を記録して再生できるマクロメモリー機能を搭載。入出力、キーヤーなどの設定情報も合わせて登録・再生することができ、複雑な操作を伴う映像効果を簡単に実行することができます。マクロメモリーの再生はマクロバスのクロスポイントボタンにアサインして実行します。
SDHC/SDXCメモリーカードスロットを装備
SDHC/SDXCメモリーカードを使用して、ビデオメモリー、ショットメモリーデータ、イベントメモリーデータ、セットアップデータを保存できます。

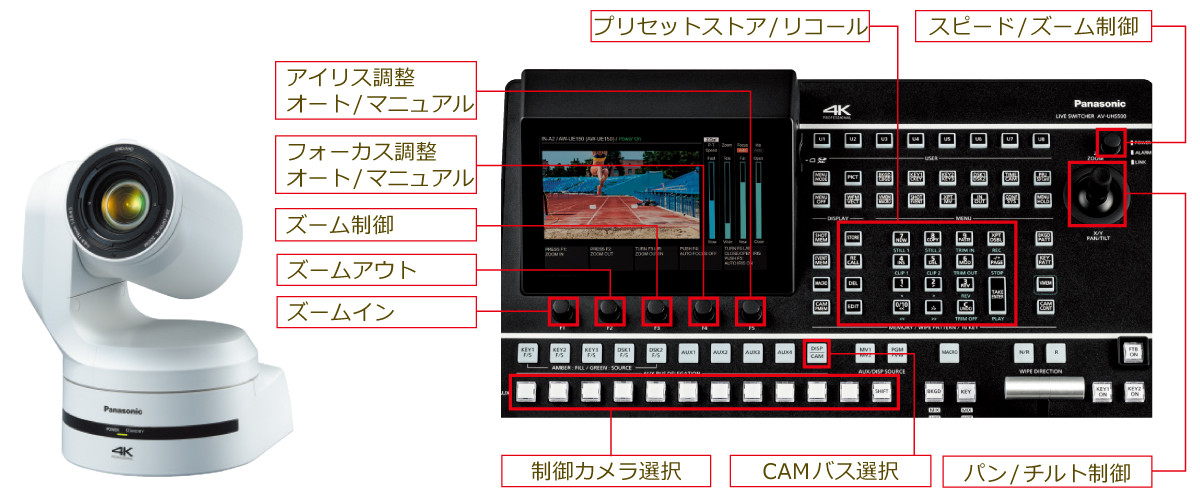

リモートカメラコントロール機能
AV-UHS500より当社製4K/HDインテグレーテッドカメラを制御するリモートカメラコントローラー機能を搭載。
※対応4K/HDインテグレーテッドカメラは、関連機器/動作確認済他社製品をご覧ください。
リモートカメラ制御
- 制御カメラ数:標準8カメラ/最大16カメラ(入力オプションユニット装着時)
- カメラ制御:パン/チルト/ズーム/フォーカス/アイリス/プリセットストア/リコール/スコープ/プリセットスピード/AWB モード/AWB 実行/ペイント/OSDメニュー
-
カメラコントローラーとのリンク機能: AW-RP150GJ、AW-RP60GJのカメラ選択に応じて、AV-UHS500のバスを自動的に切り替え可能。外部カメラコントローラーの素材モニター切り替えに便利。
4K/HDインテグレーテッドカメラ

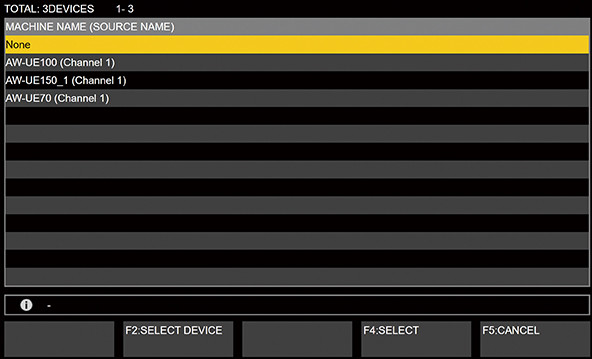

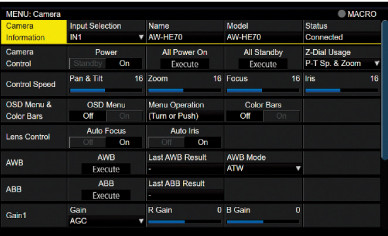

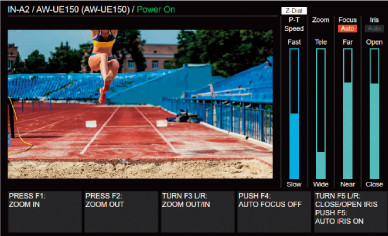

コントロールメニュー画面
4K/HDインテグレーテッドカメラ
コントロール確認画面
4K/HDインテグレーテッドカメラ

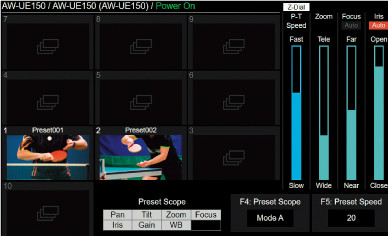

プリセット選択画面

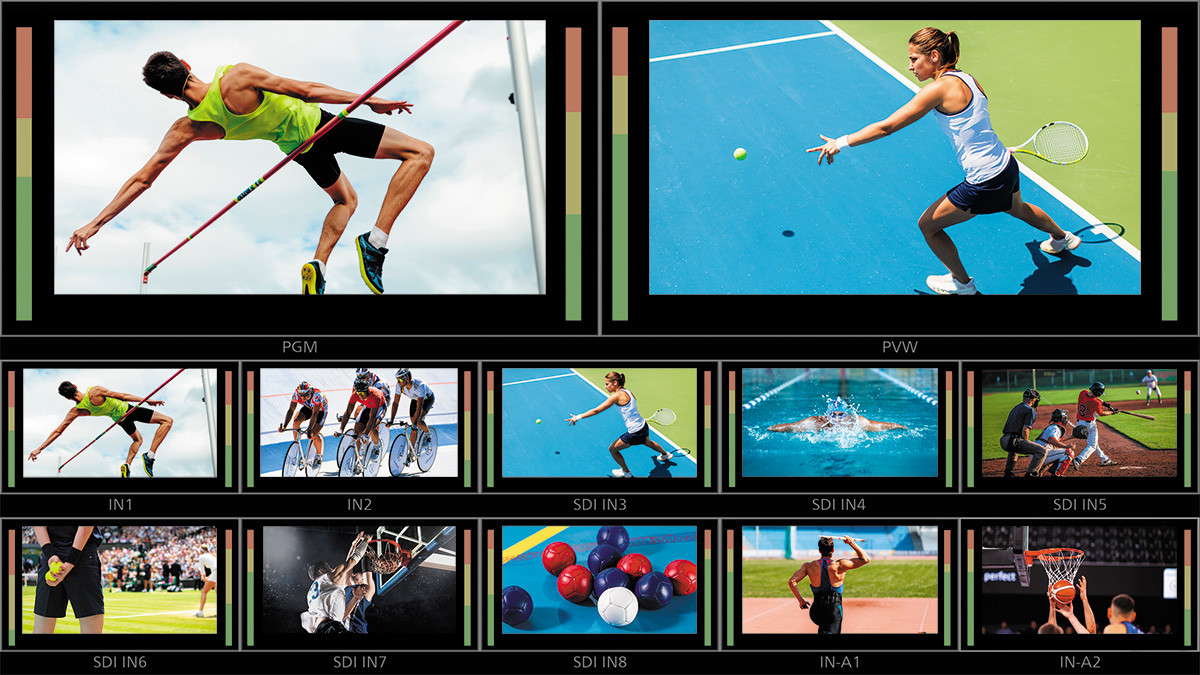

2系統のマルチビューアー機能を搭載

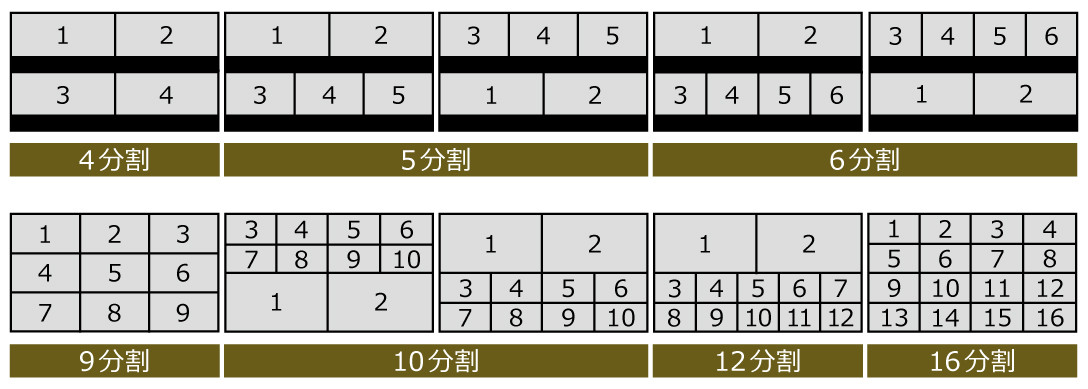

1画面に最大16分割の表示(全部で10パターン)が可能な、独立した2系統のマルチビューアー出力機能を標準搭載。
- マルチビューレイアウトは、4分割、5分割(2種)、6分割(2種)、9分割、10分割(2種)、12分割※、16分割の合計10パターンから選択可能。
- 素材名、タリー、オーディオレベルメーター、時計、セーフティマーカーを表示可能。
- オーディオレベルメーターは、IN(素材側)だけでなく、PGMやPVW画面にも表示可能。
- 分割枠と表示映像の大きさが同じフィットモードや、映像の外側に素材名やレベルメーターなどを表示するスクイーズモードを選択可能。
※720p時は動作しません。
12分割画面構成
フィットモード
※画面は、はめ込み合成です。
スクイーズモード
分割画面構成例
ROI(Region of Interest)機能を搭載
●信号によっては、ROI機能が動作しないものがあります。詳しくは入力信号対応表を参照ください。
1つの入力素材から最大4つのクロップ(切り出し)信号(ROI素材)を作成し、入力素材として使用可能なROI機能を搭載しています。ROI機能は、標準搭載SDI入力端子5~8および、オプションスロットに装着したSDI/HDMI入力ユニットから使用することができます。
<主な特長>
- 最大12個※1のROI素材(1つの入力映像から最大4つのROI素材)を使用可能。
- パン・チルト・ズーム操作と同様、素材ごとに位置やサイズを調整して記憶(1つのROIにつき最大10個の記憶)することが可能。
- パン・チルト・ズーム操作と同様、記憶した位置間のスムーズな移動が可能。
- ズーム倍率は10%(10倍)~100%(1倍)。
※1:オプションスロットA/BにSDIまたはHDMI入力ユニットを装着した場合。
※画像内の白い枠は切り出し画面のイメージです。実際の画面に枠は表示されません。

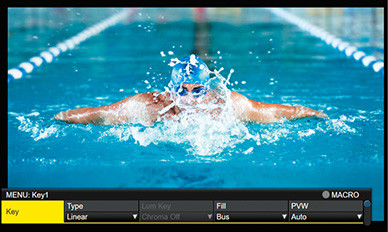

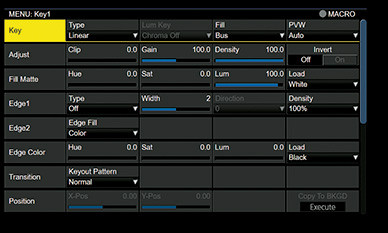

GUIメニュー画面例
マトリクス型のメニュー表示
子画面に映像を表示
映像モニターにメニュー1行を表示

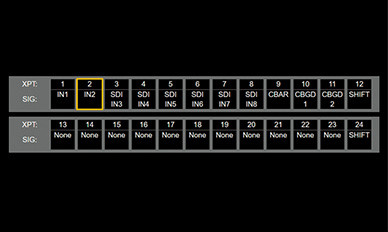

クロスポイントのアサイン

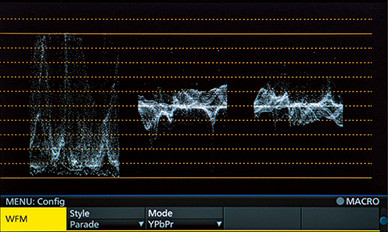

WFM表示

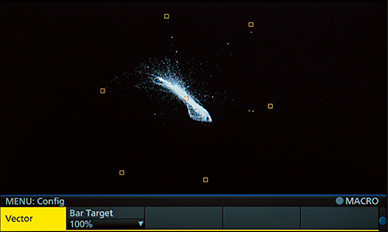

VECTOR表示
音声ソース選択機能を搭載
バスで選択された入力信号のエンベデッドオーディオに加え、特定のバスの入力信号のエンベデッドオーディオのみを別の映像信号に多重して出力するモードを搭載。AUX1から4、PGM、PVW、CLN、MVそれぞれを個別に選択可能です。
<選択可能な音声素材>
IN1、IN2、SDI IN3-8、IN-A1-A4、IN-B1-B4
※AncillaryをONにしないと音声は多重されません。

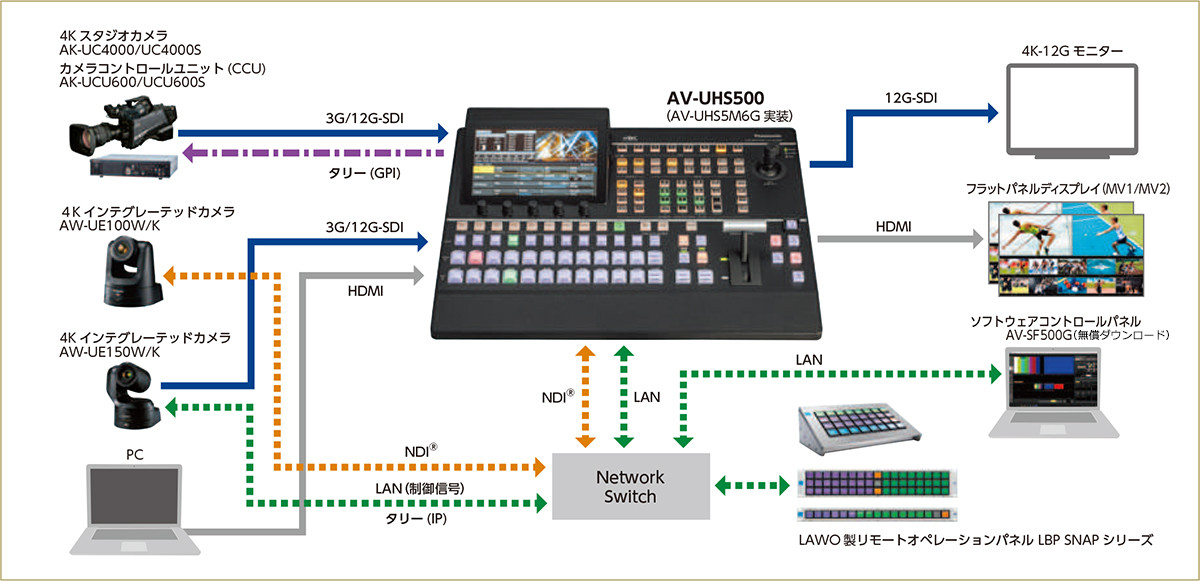

システム構成例

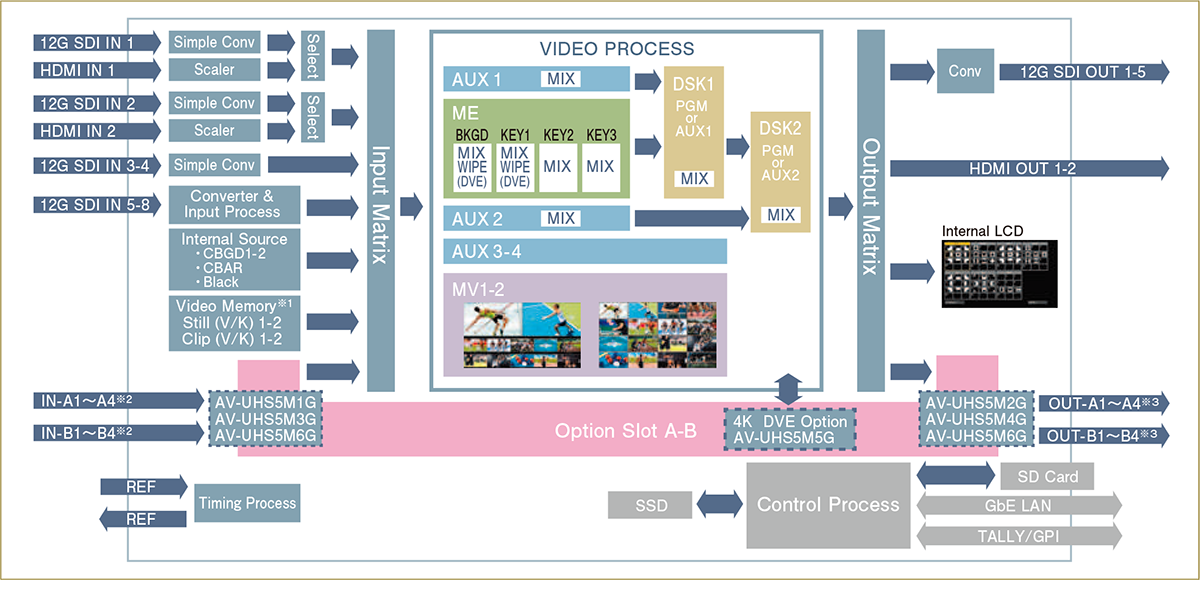

ブロック図
※1:4Kモード時 Still/Clipは1のみ。
※2:AV-UHS5M3G実装時はA1~A3、B1~B3。AV-UHS5M6Gを実装して、4Kモードを選択したときは、A1、B1。
※3:AV-UHS5M4G実装時はA1~A3、B1~B3。AV-UHS5M6Gを実装時は、A1~A2、B1~B2となり、さらに4Kモードを選択したときは、A1、B1。
コントロールパネル
視認性の高い7型LCD モニターと 使いやすさを追求したコントロールパネル
タッチやマウスで離れた場所から簡単にダイレクトスイッチング操作
ソフトウェアコントロールパネル
AV-SF500G (無償ダウンロード Mac 版/Windows 版)
AV-UHS500用のコントロールパネルをPCアプリ化。AV-UHS500にMJPEGコーデックを搭載することにより、アプリ上で映像・画像の表示が可能になります。素材映像 を見ながらの直感的で簡単な操作を実現し、サブパネルとしても利用できます。
端子部とオプションユニット
運用形態に応じて機能拡張が可能な6種類のオプションユニット
本体背面端子部
オプションユニット
SDI入力ユニット
AV-UHS5M1G
本体希望小売価格 618,000円(税抜)
12G/3G-SDI入力 × 4
フレームシンクロナイザー、アップコンバート、カラーコレクション、SDR/HDR変換、ITU-R BT.709/BT.2020変換に対応
SDI出力ユニット
AV-UHS5M2G
本体希望小売価格 618,000円(税抜)
12G/3G-SDI出力 × 4
ダウンコンバート、HDR/SDR変換、ITU-R BT.2020/BT.709変換に対応
HDMI入力ユニット
AV-UHS5M3G
本体希望小売価格 515,000円(税抜)
HDMI 2.0入力 × 3
各チャンネルにスケーラー機能を搭載
HDMI出力ユニット
AV-UHS5M4G
本体希望小売価格 515,000円(税抜)
HDMI 2.0出力 × 3
各チャンネルにスケーラー機能を搭載
4K DVEユニット
AV-UHS5M5G
本体希望小売価格 473,800円(税抜)
4Kモード時のDVE機能搭載
(バックグラウンドトランジション × 1、
キートランジション × 1)
NDI® I/Fユニット
AV-UHS5M6G
本体希望小売価格 687,600円(税抜)
LAN端子(1 GB)× 2
最大4入力、2出力のNDI®※に対応
※ここでのNDI®は、NDI® High Bandwidth、NDI® HX はNDI® High efficiency low bandwidth HXを意味します。NDI®はVizrt NDI AB の米国およびその他の国における登録商標です。
ソリューション
- 製品画像
主な仕様
AV-UHS500 | ||
---|---|---|
ライブスイッチャー | ||
映像系端子 | SDI IN 1~SDI IN 8端子 | 8系統(オプションユニット使用時+最大8系統) |
SDI OUT 1~SDI OUT 5端子 | 5系統(オプションユニット使用時+最大8系統) | |
信号フォーマット | 2160/59.94p、50p、29.97p、25p、24p、23.98p 1080/59.94p、50p、29.97p、29.97PsF、25p、25PsF、24p、24PsF、23.98p、23.98PsF、59.94i、50i 720/59.94p、50p |
デモ・見積りなどのご相談は、下記よりお問い合わせください。
製品の設置、設定、操作などのご相談は、下記よりお問い合わせください。
