ライブスイッチャー AV-PF8000シリーズ

12G-SDI対応ペリフェラル

AV-PF8000 Series

AV-PF8000シリーズ

  • AV-PF8000シリーズ

主な機能

  • 3Uのコンパクトフレームに最大16ユニットを実装可能

  • 12G-SDI信号に対応し、HDシステムと同様のシステムを4Kでも実現

  • 電源ユニットおよび各ユニットはホットスワップによる挿抜が可能

  • IPネットワークによるリモート制御、SNMPに対応

  • リダンダント電源を標準装備

AV-PF8000シリーズ

テクノロジー

4K HDR

4K HDR

12G-SDI icon

12G-SDI対応

SNMPに対応

SNMPに対応

二重化電源

二重化電源

強み・特長

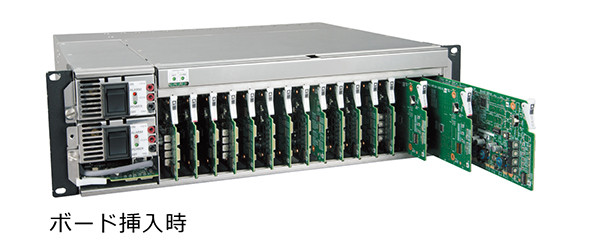

AV-PF8000ボード挿入時の画像



HD/4Kフォーマットが混在するシステムに不可欠なアップ/ダウンコンバーターを加え、ラインナップ充実

  • 12G-SDI信号に対応し、HDシステムと同様のシステムを4Kでも実現。
  • コンバーターモニターやPCメニューGUIなどのシステムソフトによる一括制御が可能。
  • 電源ユニットおよび各ユニットはホットスワップによる挿抜が可能。
  • IPネットワークによるリモート制御、SNMPに対応。

品番 名称 主な機能・特長
フレーム
AV-PF80U2 ペリフェラルフレーム 最大16ユニットを実装可能な3Uペリフェラルフレーム。リダンダント電源、SNMPインターフェイスに対応。
ユニット
AV-PF80M1 1ch SDI分配ユニット 1入力×7分配出力の12G/3G/HD/SD-SDI分配ユニット。
AV-PF80M2 2ch SDI分配ユニット 1入力×3分配出力2系統の12G/3G/HD/SD-SDI分配ユニット。
AV-PF80M3※1 AVDL/FSユニット 自動位相調整、フレームシンクロナイザー機能を搭載した1入力5分配出力ユニット。
リファレンス1入力、1スルーアウト付き。
AV-PF80M4※1 MUXユニット 12G/3G/HD-SDI信号へのAES 8chデジタルオーディオの重畳ユニット。1入力3分配出力。LTC1入力。
AV-PF80M5※1 DMUXユニット 12G/3G/HD-SDI信号へのAES 8chデジタルオーディオの分離ユニット。1入力2分配出力、LTC1出力。
AV-PF80M6 3G/12G変換ユニット 3G-SDI Quad Link(1系統)から12G-SDI(4系統)への変換・分配ユニット。
AV-PF80M7※1 3G/12G変換ユニット AVDL付 自動位相調整機能付き、3G-SDI Quad Link(1系統)から12G-SDI(4系統)への変換・分配ユニット。
AV-PF80M8 12G/3G変換ユニット 12G-SDI(1系統)から3G-SDI Quad Link(1系統)への変換ユニット。
AV-PF80M9※1 12G/3G変換ユニット AVDL付 自動位相調整機能付き、12G-SDI(1系統)から3G-SDI Quad Link(1系統)への変換ユニット。
AV-PF80M10 CPUユニット イーサーネット通信によるREMOTE制御およびアラーム監視用ユニット。
AV-PF80M11※2 アップコンバーターユニット 2K→4Kのアップコンバートに加え、2K間のダイナミックレンジと色域変換にも対応した変換ユニット。
専用GUIによる制御が可能。
AV-PF80M12※2 ダウンコンバーターユニット 4K→2Kのダウンコンバートに加え、4K間のダイナミックレンジと色域変換にも対応した変換ユニット。
専用GUIによる制御が可能。
AV-PF80M13※2 6:1 SELユニット 6入力から1つを切り替えて出力するセレクターユニット。2分配出力。
フレーム入力のリファレンス信号による同期切替に対応。
AV-PF80M14※2 16ch MUXユニット 12G/3G/HD-SDI信号へのAES 16chデジタルオーディオの重畳ユニット。1入力3分配出力。LTC1入力。
AV-PF80M15※2 16ch DMUXユニット 12G/3G/HD-SDI信号へのAES 16chデジタルオーディオの分離ユニット。1入力2分配出力、LTC1出力。
AV-PF80M16 フレームダブラーユニット 6Gまたは3G×2の4K/29.97p信号を入力し、フレームを挿入して12Gを出力する変換ユニット。
AV-PF80M17 フレームデリータユニット 12Gの4K/59.94p信号を入力し、フレームを間引いて6Gまたは3G×2の4K/29.97pを出力する変換ユニット。
AV-PF80M18※2 MIX-KEYユニット 12GのA/B入力をミックスし、1系統のキーを合成して出力する簡易MEユニット。AVDL付き。主にEMG-MIX用。
AV-PF80PS1 電源ユニット 電源供給ユニット。リダンダント運用時は2基実装。

※1:16ユニット実装できない場合があります。
※2:2スロットを使用します。






サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

主な仕様

AV-PF8000シリーズ
電源/消費電流
<AC IN 1> 100 V~、50 Hz/60 Hz、3.3 A
<AC IN 2> 100 V~、50 Hz/60 Hz、3.3 A
消費電力
330 W
動作温度

0℃ ~ 40℃

質量
約16 kg(フルオプション実装時、付属品を除く)
外形寸法

幅 482 mm × 高さ 132 mm × 奥行 400 mm(突起部含まず)
3RU
