壁掛形非常用放送設備
WK-EK310NT（10局）
WK-EK320NT（20局）
WK-EK330NT（30局）
各オープン価格
型式番号 ＜認評放第 2021～7号＞
強み・特長
概要
4ヵ国語および緊急地震速報の認定評価に対応した10局10回線（WK-EK310NT）、20局20回線（WK-EK320NT）、30局30回線（WK-EK330NT）の壁掛形非常用放送設備です。
本機は、小規模から中規模建築物に対応し、非常放送以外に、緊急放送、業務放送ができます。また、別売の非常リモコン（WR-EC310/WR-EC320/WR-EC330）やマルチリモコンマイク（WR-MC100B）を接続すると、離れた場所から放送ができます。
電力増幅ユニット（別売品）は、60 W（WU-PK306）、120 W（WU-PK312）、270 W（WU-PK327）、420 W（WU-PK342）の中から選択します。
プログラムタイマー機能を内蔵しており、時刻に応じて放送制御や外部機器制御を行うことができます。 ネットワークを介してPC※で本機の状態表示、設定データの書き込み・読み出しを行うことができます。
※ 設定支援ソフトあるいは運用支援ソフトが別途必要です。
カラーユニバーサルデザインに配慮
本機のスイッチや表示灯（LED）は、カラーユニバーサルデザイン※に配慮しており、NPO法人カラーユニバーサルデザイン機構の認証を取得しています。
※カラーユニバーサルデザイン（CUDとは）
色の見え方が異なる人にも情報がきちんと伝わるよう、色使いに配慮したデザインを言います。
プログラムタイマー機能を搭載
プログラムタイマー機能をネットワーク経由で設定可能。
時刻補正機能を内蔵。

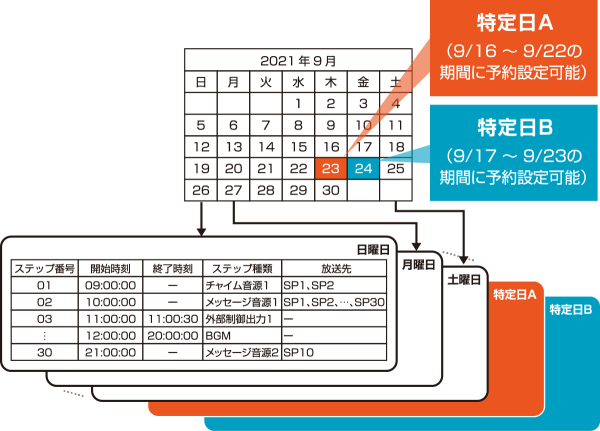

プログラムは、開始時刻、終了時刻、ステップ種類（音源放送、外部制御出力、BGM放送）、放送先（音源放送のみ）からなるステップを1つの単位として、複数のステップにより構成されます。
制御または放送する時間帯とステップ種類を設定することでプログラムを作成します。
- プログラムは1日（24時間）単位で作成します。
- プログラムは日曜日から土曜日までの曜日ごとの7個と、特定日A／Bの2個作成できます。
- 1プログラムあたり最大30ステップを登録できます。
- 翌日から1週間先まで、特定日プログラムへの差し替え※予約ができます。
※［プログラムの差し替え］ 本体操作 ： 当日のみ、PCソフト(ネットワーク) ： 1週間先までの予約が可

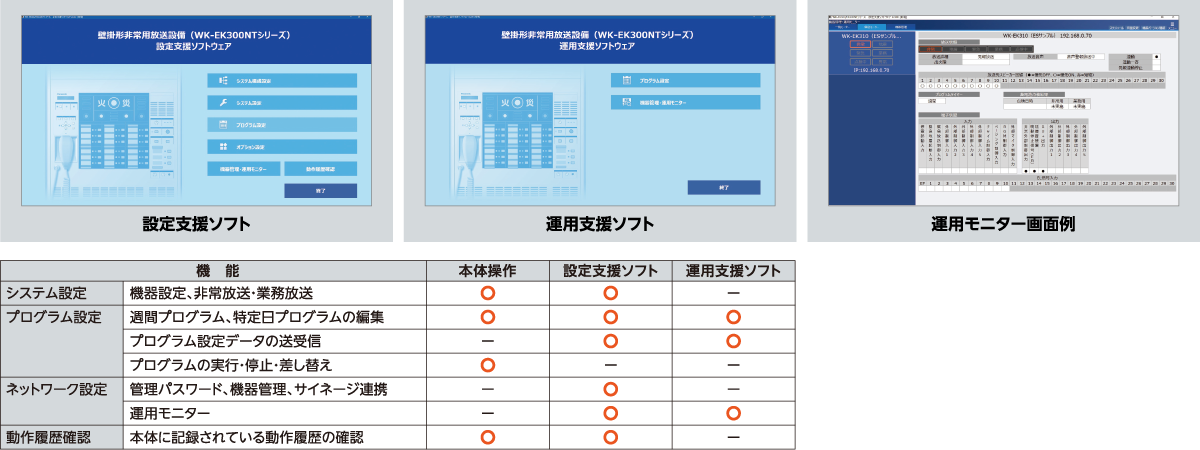

設定支援ソフトと運用支援ソフトで各種設定および運用の状態モニターが可能。
モニターできる内容 ： 放送状態、プログラムタイマー実行状態、端子状態、異常状態
機能概要
| 項目 | 内容 | 説明 |
|---|---|---|
| 種別 | 週間プログラムタイマー | 差し替え用プログラムあり（2個） |
| プログラム数 | 9個 | 曜日（7個）、差し替え用（2個） |
| 日付変更時刻設定 | あり | 日付の切り替わり時刻の設定 |
| ステップ数 | 1日あたり最大30ステップ | 1ステップにおいて、音源放送、外部制御、 BGM放送のいずれかを設定 |
プログラムタイマーの時刻補正手段
| 手段 | 概要 |
|---|---|
| 親時計 | DC24V 30秒有極パルス |
| 無電圧メイク接点 | 1回路、開放電圧5V、短絡電流100 mA |
| NTP | NTPサーバーへの時刻同期 |
| 手動補正 | パネル操作による時刻設定 |

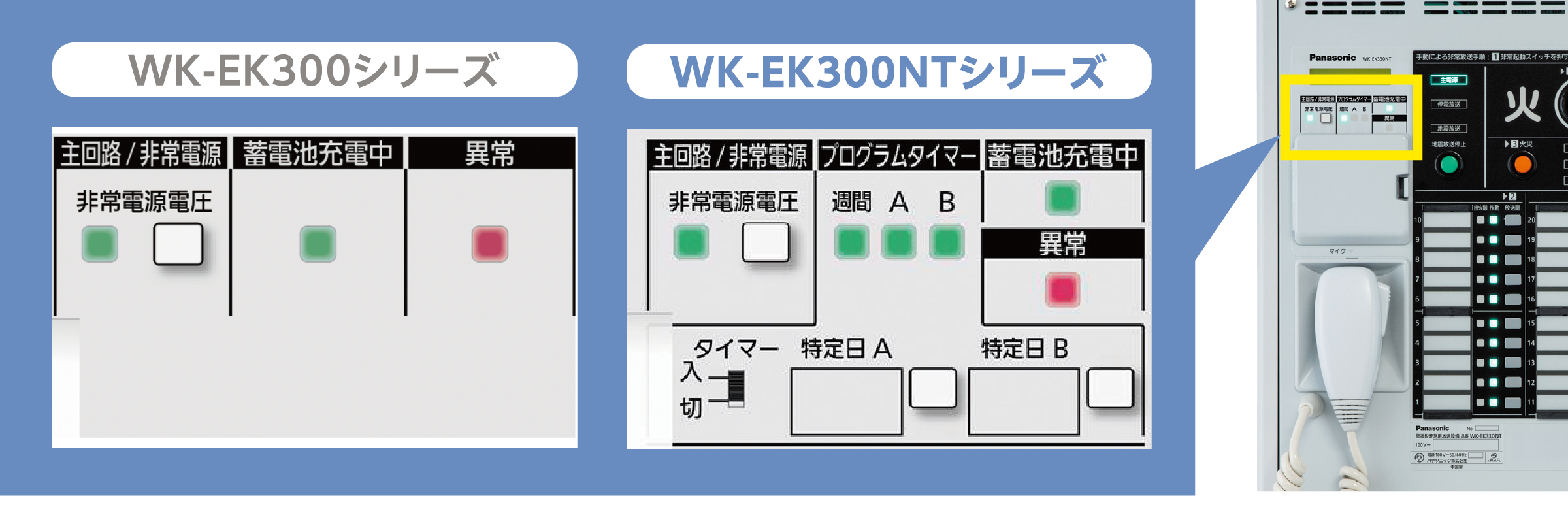

プログラムタイマーの表示部と操作スイッチ
※画像はイメージです
設定支援ソフトウェア／運用支援ソフトウェア
設定支援ソフト、運用支援ソフトは、以下よりダウンロードして下さい。
Ver2.00からの変更内容
・ラジオ体操音源追加に対応しました。ラジオ体操音源は「メッセージ11」として表示されます。
※設定内容にメッセージ11が含まれている設定データは、機器バージョンがVer1.01以前の本体、ソフトウェアのバージョンがVer2.00以前の設定支援/運用支援ソフトで読み込むことができません。Ver1.10以降の本体およびVer2.10以降の設定支援/運用支援ソフトをご利用いただくか、メッセージ11の設定を行わないようにしてください。
| ファイル | サイズ | バージョン | 公開日 |
|---|---|---|---|
| 設定支援ソフトウェア セットアップファイル [ファイルをダウンロード、解凍してセットアップしてください] |
165 MB | Ver2.10 | 2024年6月10日 |
| 設定支援ソフト 取扱説明書（PDF） | 9 MB | ||
| 運用支援ソフトウェア セットアップファイル [ファイルをダウンロード、解凍してセットアップしてください] |
165 MB | Ver2.10 | 2024年6月10日 |
| 運用支援ソフト 取扱説明書（PDF） | 2 MB |
推奨OS：Microsoft Windows10 Pro 日本語版
※非常放送の設定は変更しないようお願いいたします。変更の内容によっては消防立会検査が必要となる場合がございます。
SDメモリーカードの音源を10 種再生可能
- SDメモリーカード音源の再生数を、WK-EK300シリーズ（2種）から更に10種まで拡張。
- 手動でオリジナル音源などをワンタッチ放送することができます。
メッセージ、階情報
音声警報メッセージ
音声警報メッセージは、日本語、英語、中国語、韓国語の4ヵ国語を標準搭載しています。メッセージの内容は以下の通りです。〇〇には出火階情報が入ります。
| 感知器発報放送（女声） | シグナル音＋「ただ今、〇〇の火災感知器が作動しました。係員が確認しておりますので、次の放送にご注意ください。」 |
|---|---|
| 火災放送（男声） | シグナル音＋「火事です。火事です。〇〇で火災が発生しました。落ち着いて避難してください。」 |
| 非火災放送（女声） | シグナル音＋「先ほどの火災感知器の作動は、確認の結果、異常がありませんでした。ご安心ください。」 |
出火階情報
緊急地震放送メッセージ
シグナル音+「地震です。落ち着いて身を守ってください。（男声）」（2回繰り返し）
- 本商品にはシグナル音として以下音源を内蔵しています。
－ 日本放送協会が作成した報知音（NHKチャイム音）
－ 特定非営利活動法人リアルタイム地震・防災情報利用協議会が制作したサイン音「緊急地震速報を受信したときの報知音」（REIC サイン音）
シグナル音は、NHKチャイム音を使用することを原則とします。ただし、騒音等でNHKチャイム音では聞き取りにくい条件下では、REIC サイン音の使用も可能です。 - NHKチャイム音は、NHKの著作物です。著作権その他権利はすべてNHKに帰属します。
- REIC サイン音の著作権は、特定非営利活動法人リアルタイム地震・防災情報利用協議会に帰属します。
緊急地震放送に関する免責について
◇この商品は、感知器などからの信号を受信した場合に非常放送を放送する設備であり、この商品単独で避難誘導するものではありません。
◇本システムは地震による被害を防ぐ物ではありません。
◇直下型地震が起こった場合、主要動が到着するまでの時間により、緊急地震速報の情報が間に合わないことがあります。
◇事故、機器の故障または落雷などにより、誤報が発信される可能性があります。
◇地震で発生した被害に対する補償は一切いたしません。

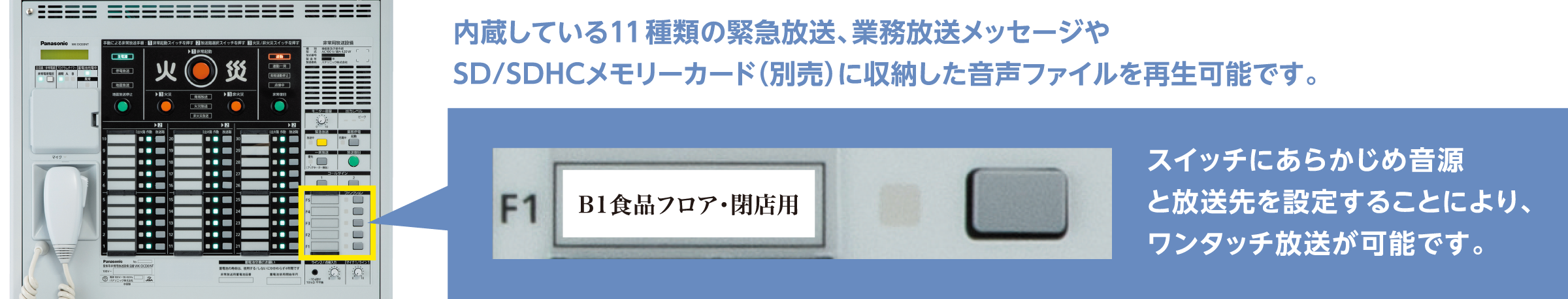

緊急放送・業務放送メッセージ（11種類内蔵）
以下メッセージを緊急放送やファンクションスイッチ、プログラムタイマーに割り当てて、簡単に放送することが可能です。

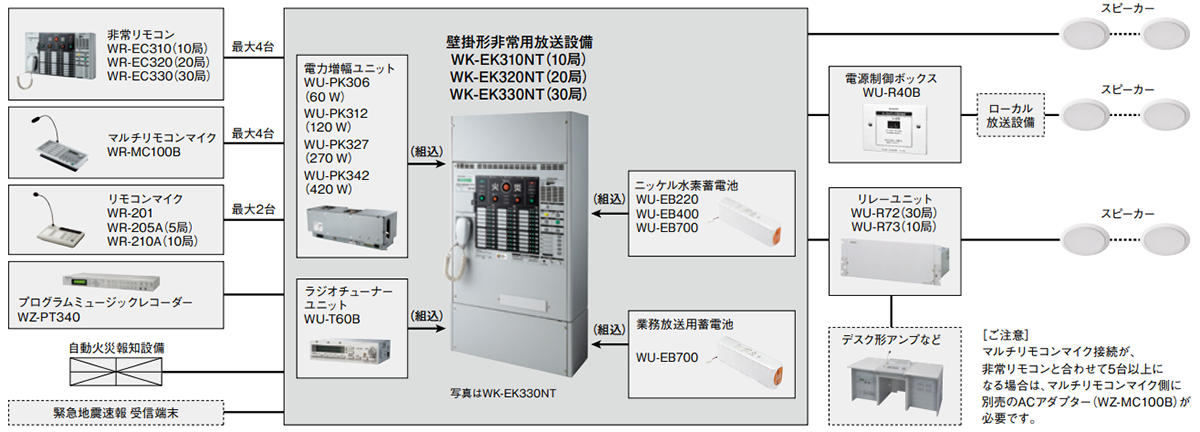

システム構成例

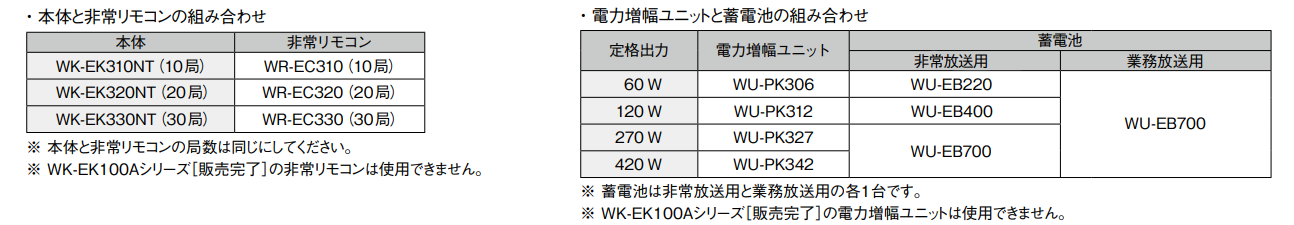

機器組み合わせ一覧
寸法図
単位: mm

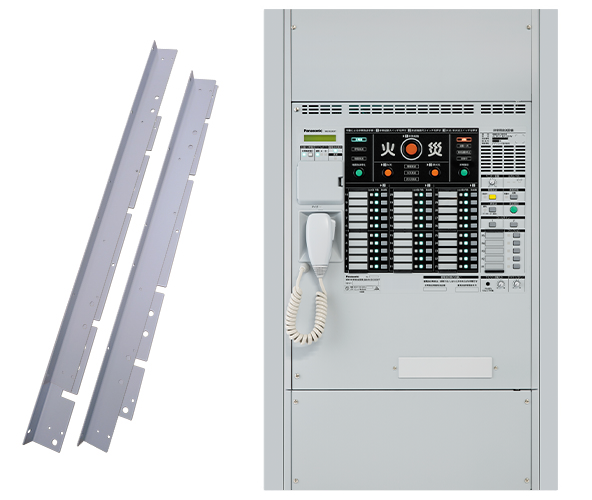

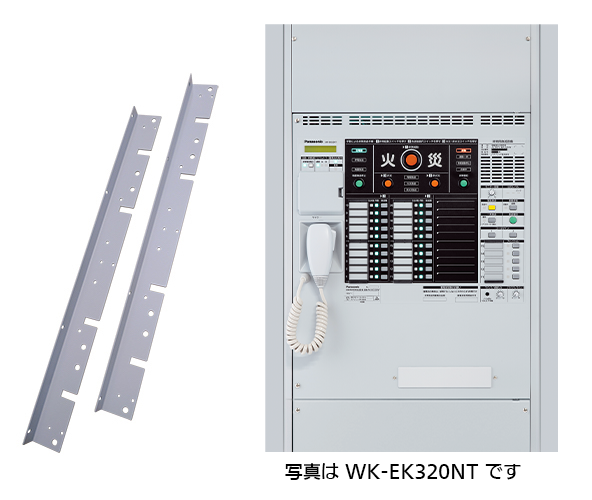

ラックマウント用工事部材
ラックに収納するときは、ラックマウント金具が別途必要です。
WK-EK310NT / WK-EK320NT用
YBSKG036
WK-EK330NT用
YBSKG037
※こちらの製品はパナソニック コネクト株式会社の取り扱い製品ではありません。
製品の詳細につきましては直接お問い合わせください。
お問い合わせ先：株式会社ワイ・ビー・エス
TEL：045-932-2803
主な仕様
| WK-EK310NT | WK-EK320NT | WK-EK330NT | |
|---|---|---|---|
| ネットワーク | RJ-45 コネクター、100Base-T | RJ-45 コネクター、100Base-T | RJ-45 コネクター、100Base-T |
| 非常系統数 | 10 系統 | 20 系統 | 30 系統 |
| スピーカー回線 | 10 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100 系 1 回線当たり最大200 W |
20 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100 系 1 回線当たり最大200 W |
30 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100系 1回線当たり最大200 W |
| 寸法 | 幅450 mm 高さ664 mm 奥行き150 mm | 幅450 mm 高さ664 mm 奥行き150 mm | 幅450 mm 高さ842 mm 奥行き150 mm |
| 質量（本体のみ） | 約13 kg | 約13 kg | 約17 kg |
主な仕様
| WK-EK310NT | WK-EK320NT | WK-EK330NT | |
|---|---|---|---|
| 非常系統数 | 10 系統 | 20 系統 | 30 系統 |
| スピーカー回線 | 10 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100 系 1 回線当たり最大200 W | 20 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100 系 1 回線当たり最大200 W | 30 回線 N（通常）、R（緊急）、C（共通） ハイインピーダンス100系 1回線当たり最大200 W |
| 寸法 | 幅450 mm 高さ664 mm 奥行き150 mm | 幅450 mm 高さ664 mm 奥行き150 mm | 幅450 mm 高さ842 mm 奥行き150 mm |
| 質量 | |||
| 本体のみ | 約13 kg | 約13 kg | 約17 kg |
