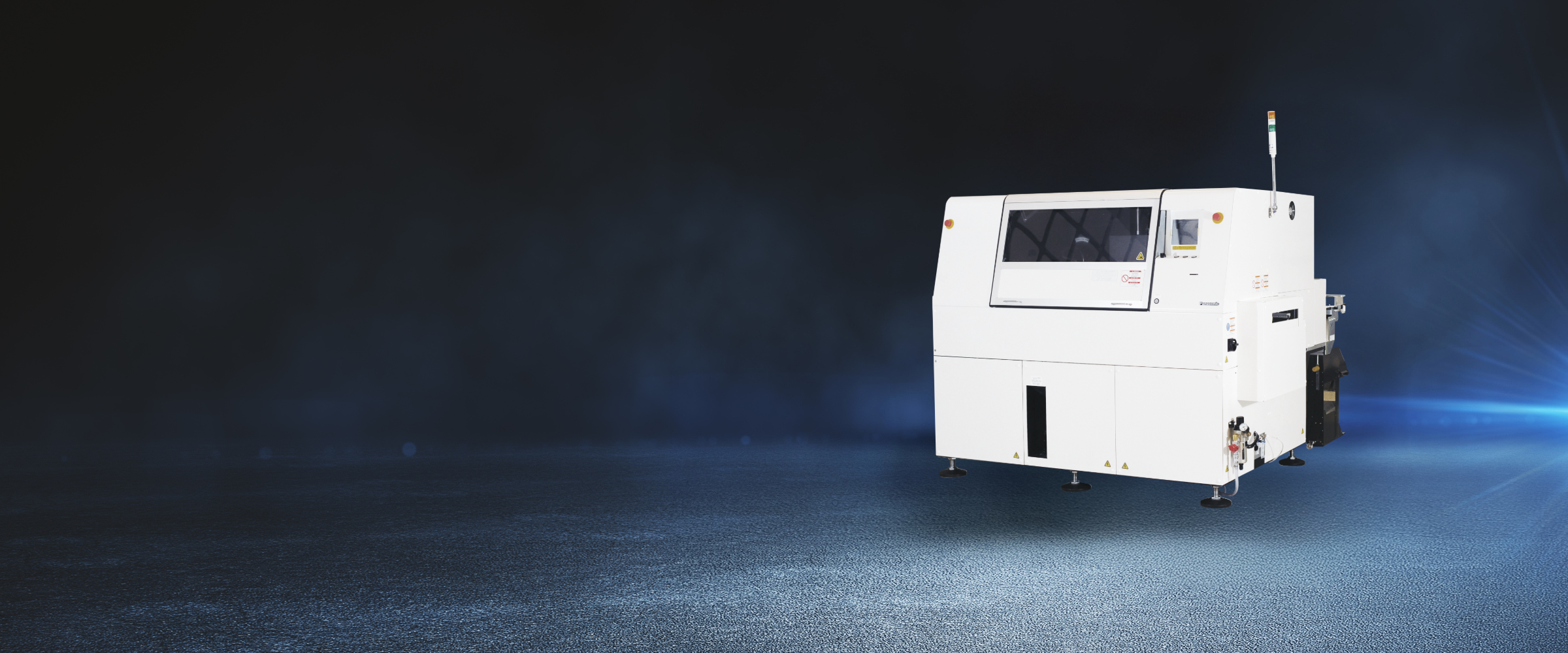

高速ラジアル部品挿入機　RL132

0.14秒/点の高速挿入により、高効率で高品質な生産を実現する高速ラジアル部品挿入機

RL132

電子部品リードチャック方式と部品供給部のシーケンス方式により高い生産性を実現した高速ラジアル部品挿入機です。

高生産性

3ピッチ仕様または4ピッチ仕様の大型部品においても0.14 s / 点で高速挿入を実現。

高信頼性

ラジアル部品挿入における安定化を実現。

基板対応

大型基板対応オプションにより、最大650 mm × 381 mm サイズの基板まで穴認識 / 挿入が可能。

部品供給部シーケンス方式の採用と、電子部品リードチャック方式とプッシャーのAC サーボによる高さ補正機能により、従来の2 ピッチ仕様の標準部品に加え、3ピッチ仕様または4ピッチ仕様の大型部品においても0.14 s / 点で高速挿入を実現します。

搭載連数80連機では、部品供給部2分割方式を採用し、大量生産から多品種少量生産まで生産形態に合わせて運転モード（接続モード、準備モード、交換モード）を選択可能。部品切れ、機種切り替え時の設備停止時間の低減を図り、稼働率・生産性の向上を実現しました。（図は交換モードの事例）

電子部品のリード線をV字型にカットすることで、ガイドピン先端上にある穴に乗り易くし、挿入率の安定を図ります。

挿入位置のすべての穴 ( 2穴または3穴 ) 位置認識により最適な挿入位置を算出し、位置補正を行ない安定挿入を実現します。また、回転補正も可能で、高精度な位置決め補正(XY、θ）により高挿入率が実現できます。

最大650 mm × 381 mmサイズの基板まで穴認識 / 挿入が可能です。

基板を2枚XYテーブルに搬入し、1工程で2枚の基板を生産します。
基板ロ－ディング時間を半減し、生産性を向上できます。

	RL132
基板寸法	L 50 mm × W 50 mm ～ L 508 mm × W 381 mm
挿入タクト	0.14 s / 点
部品搭載数	NM-EJR5A：40 NM-EJR6A：80 ( 連結モード時 ) 、40 + 40 ( 交換モード時 )
対象部品	ピッチ2.5 / 5.0 mm 標準、7.5 mm・10 mm はオプションで対応抵抗、電解コンデンサー、セラミックコンデンサー、LED、トランジスター、フィルター、抵抗ネットワーク
