Vシリーズ

遠隔電流調整機能付 交流アーク溶接機

【受注終了】AH4/FS7/FH7シリーズ

概要

受注終了のお知らせ

こちらの製品は2023年9月末をもって受注を終了させていただきました。
ご購入後のサポートにつきましてはお近くの営業所までお問合せください。
また、後継機につきましてはこちらより詳細をご確認いただけます。


image alt

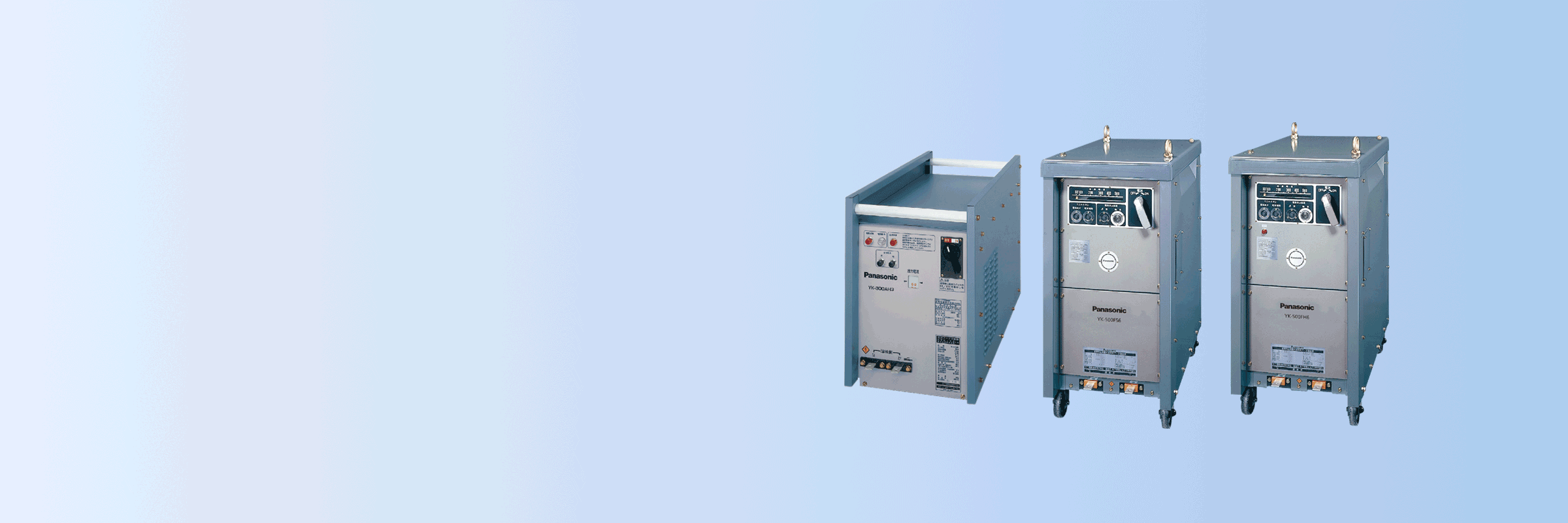

AH4/FS7/FH7シリーズ

AH4/FS7/FH7カタログ 取扱説明書はこちら

主な機能

  • 遠隔電流調整機能装備

  • 用途に合わせて選べる3タイプ

現場のお困りごと

安全性が気になる

電撃防止装置を標準搭載。待機時の感電リスクを低減しています。

手元の操作に集中したい

電流の遠隔操作ができるアークトロンを標準搭載。作業効率が大幅に向上します。

強み・特長

アークトロン標準装備

遠隔電流調整機能「アークトロン」標準装備

溶接機から離れた場所でも手元で溶接電流調整が可能です。

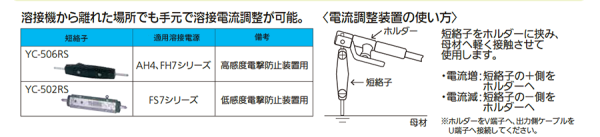

電流調整装置を使う場合は、短絡子をホルダーにはさみ、母材へ軽く接触させて使用します。
・電流を増やす場合:短絡子のプラス側をホルダーへ
・電流を減らす場合:短絡子のマイナス側をホルダーへ
※ホルダーをV端子へ、出力側ケーブルをU端子へ接続してください。
詳細は「アークトロン」の取扱説明書をご覧ください。

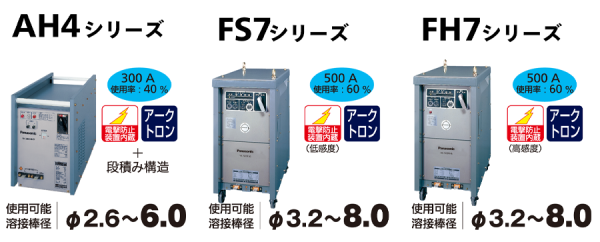

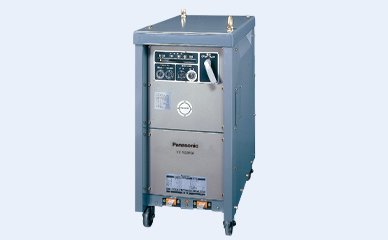

選べる3モデル

用途に合わせ選べる3つのタイプ

3モデルとも待機時の感電(電撃)リスクを低減する電撃防止機能を搭載。より大容量のFS7とFH7では電撃防止装置の感度が異なります。一方、容量が異なるAH4シリーズは段積み保管が可能です。使用可能な溶接棒径も異なるので用途に合うものをお選びください。
​​​​​​

仕様

溶接電源 YK-306 (305) AH4 YK-506 (505) FS7 YK-506 (505) FH7
定格入力電圧
(変動許容範囲)
V 200
(180~220)
200/220(タップ切換)
(200時:180~200)
(220時:200~220)
200/220(タップ切換)
(200時:180~200)
(220時:200~220)
定格周波数 Hz 306AH4:60
305AH4:50
506FS7:60
505FS7:50
506FH7:60
505FH7:50
相数 単相
定格入力 kVA 25 44 44
kW 15.0 23.5 23.5
出力電流調整範囲 A 60~300 80~500 80~500
定格出力電流 A 300 500 500
定格使用率 % 40 60 60
最高無負荷電圧 V 80 85 85
出力電圧
(電撃防止機能有時)
V 18 19 18
外形寸法(幅 x 奥行 x 高さ) mm 322 x 700 x 515 475 x 785 x 950 475 x 785 x 950
質量 kg 70 506FS7:213
505FS7:217
506FH7:213
505FH7:217
電撃防止装置
型式検定合格番号 第TE235号 第TE232号 第TE230号
始動時間 s 約0.03 約0.04 約0.04
接触所要時間 s 0.013以下
遅動時間 s 約1
始動感度 Ω 120 1.5 120

●電源設備容量および必要ケーブル太さについてはこちら
