こんなお困りごとありませんか?

  • 印刷時のはんだ不足
  • 装着時の荷重位置ずれや衝撃荷重による部品破損
  • 検査工程での不良率の増加
  • 0201部品を実装ための、実装品質をより高度に維持することが困難。

パナソニックのプロセスソリューションは高精度実装でお客様の課題を解決します

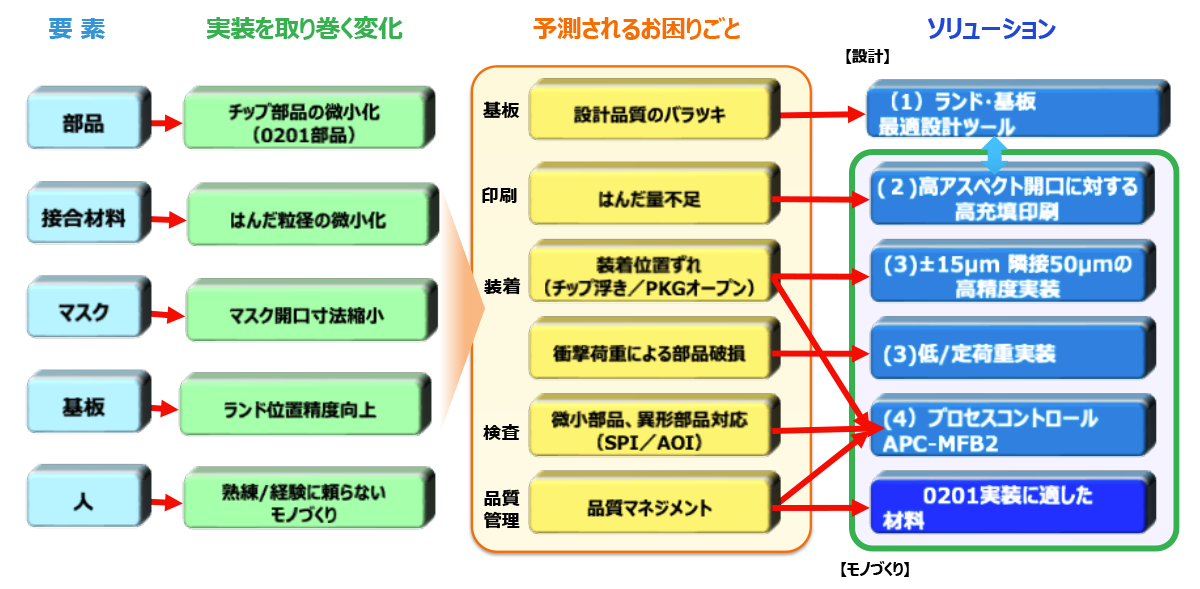

予測される「お困りごと」と「Panasonicのソリューション」

▲予測される「お困りごと」と「Panasonicのソリューション」


高アスペクト開口に対する高充填印刷 ハイブリッド吸着機能

開口部が小さくなると、マスクのアスペクト比が高くなり、
はんだの充填、版離れ時のはんだの抜け性が悪化します。
その課題を解決する手段として、「ハイブリッド吸着機能」を提案します。

基板マスク最適設計 Optima Design Navigator

スキルレスで、後戻りなく効率的に試作・評価を実現する
ソリューションとして、適正なはんだ量から最適なランドとマスクの自動設計を
実現するツール 「オプティマ・デザイン・ナビゲーター」を開発しました。

システム高精度実装/低荷重実装 (±15µm, 隣接50µm)

XY軸の制震制御と、装着する角度で部品認識をおこなう装着角度認識を
組合せることで、NPM-DXでは±15μの高精度実装を可能としました。

プロセスコントロール APC-MFB2システム

実装後検査機(AOI)から装着機へフィードバックする、APC-MFB2システムは
AOIの計測結果を元に装着機にフィードバックすることで実装品質を高度に維持することが可能です。

詳しい特長は「詳細資料」を御覧ください

目次

  1. 予測される「お困りごと」 と 「Panasonicのソリューション」
    • 高アスペクト開口に対する高充填印刷 ハイブリッド吸着機能
    • 基板マスク最適設計 Optima Design Navigator
    • 高精度実装/低荷重実装 (±15 µm, 隣接50 µm)
  2. プロセスコントロール APC-MFB2システム
    • プロセスコントロールを使用した良品生産の事例
    • プロセスコントロール事例(スマートフォン業界)
    • プロセスコントロール事例(デバイス業界)
    • プロセスコントロール事例(車載業界)
  3. プロセスソリューション全体像

詳細資料ダウンロード

リーフレットダウンロード

資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。

関連する製品

スクリーン印刷機 SPV

スクリーン印刷機
SPV

搬送、認識、毎回クリーニング含め印刷サイクルタイム10 秒。1台で表裏基板の印刷が可能。

詳細はこちら

スクリーン印刷機 SPV-DC

スクリーン印刷機
SPV-DC

高効率生産とデュアルレーンをコンパクトに実現。お客様の生産形態に最適な機能を提供。

詳細はこちら

モジュラーマウンター NPM-DX

モジュラーマウンター
NPM-DX

実装フロアの省人化でスループットを向上。デバイス業界向け機能を拡張。

詳細はこちら

モジュラーマウンター NPM-WX,WXS

モジュラーマウンター
NPM-WX,WXS

多様な供給部に対応し、生産形態を拡大。実装フロアの省人化でスループットを向上。

詳細はこちら
