APC（Advanced Process Control）System
こんなお困りごとありませんか？
- 印刷機・実装機のメンテナンスや精度確保を十分に行っても、実装品質がばらつく
- 実装部品を狙った位置に正しく実装できない

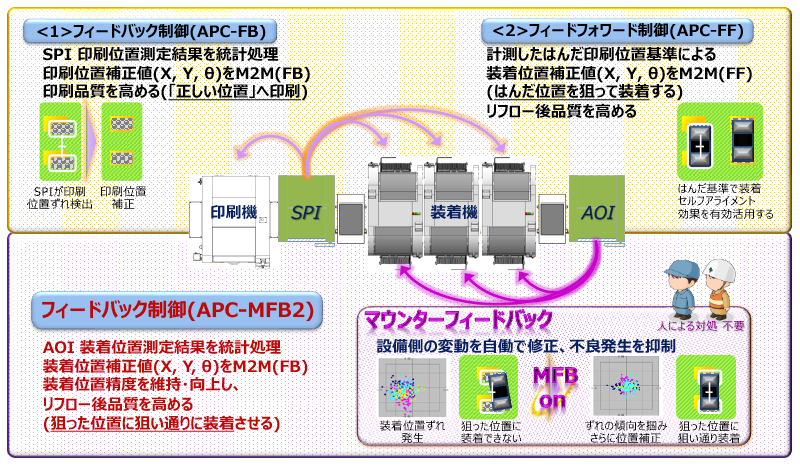

パナソニックのAPC（Advanced Process Control）Systemは、設備の変動情報を検査機から印刷機・実装機へ伝えて自動修正、部品を狙った位置へ正しく装着します。
フィードバック制御（APC-FB）
3Dはんだ検査機からはんだ計測結果を統計処理して印刷機へフィードバックし、ランドとはんだの位置ずれを正しい位置へ補正する機能です。ここにはパナソニックの長年のノウハウが生かされており、フィードバック量を任意に設定できるため、印刷品質を自動で安定させることができます。
フィードフォワード制御（APC-FF）
3Dはんだ検査機から実装回路ごとのはんだ重心位置を実装機へフィードフォワードし、実装位置をはんだ重心に合わせて実装することによりリフロー時のセルフアライメント効果を最大限にする機能です。ここにもパナソニックの長年のノウハウが生かされており、安定した良品生産が可能になります。
フィードバック制御（APC-MFB2）
実装後の外観検査機（AOI）から実装部品のずれ量を計測し、実装機各ノズルへ補正量をフィードバックします。設備の変動を自動修正し、狙った位置へ正しく実装することを維持する機能です。チップ部品だけでなく、リード付き部品、仮面電極部品、コネクターなど対象部品も拡大し、幅広い製品でお役立ちします。
詳しい特長は「詳細資料」を御覧ください
目次
- パナソニックM2M APC-MFBのご紹介
- SMT市場、お客様の課題
- パナソニックのソリューション
- APC-MFBの機能
- 他社検査機 APC-FB、APC-FF、APC-MFB2
- APC-FB 特長、効果
- APC-FF 特長、効果
- APC-MFB2 と組み合わせることで生まれる高品質、高効率生産
- APCシステムの導入効果
- 車載市場、デバイス市場、モバイル市場
資料のダウンロードには会員登録が必要です。
会員登録後は弊社Webサイト上の資料を全て閲覧できます。

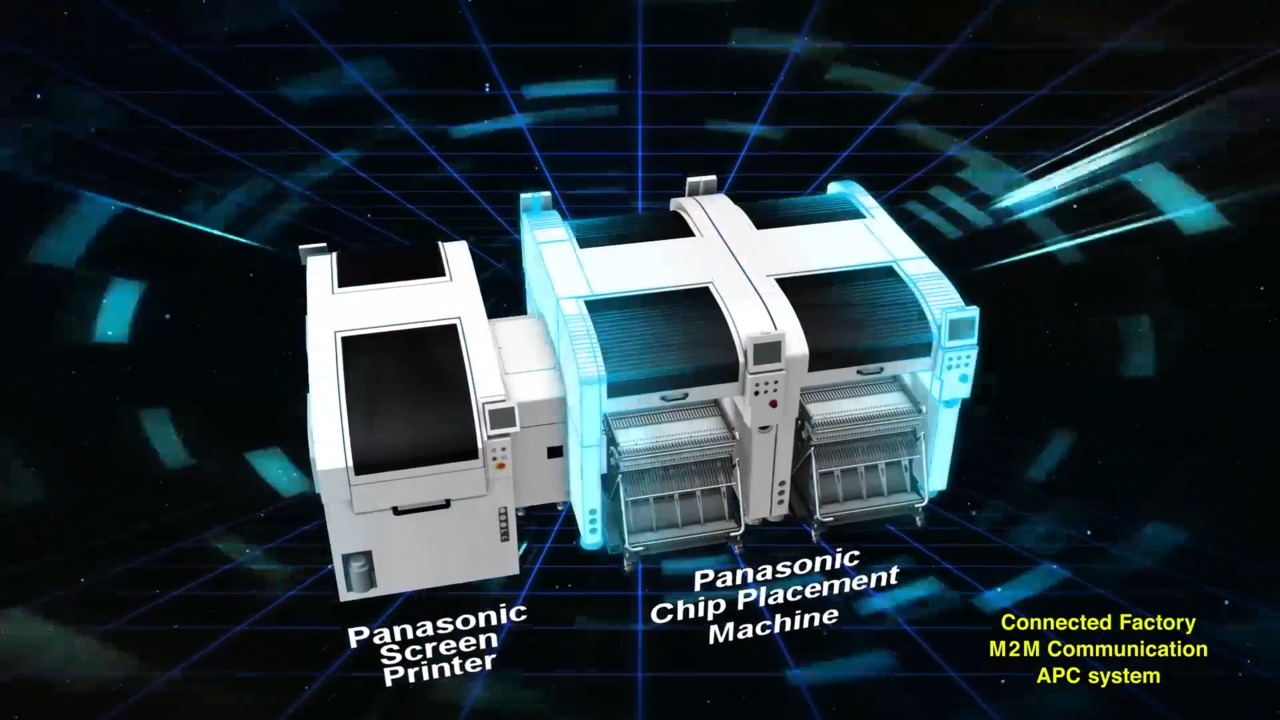

APC Systemの商品紹介動画
