概要

ASF+LU (日)

実装工程の部品供給作業を自動化、作業時間を大幅削減する新型フィーダー


  • 新規テープ部品のセット作業を自動化し、作業時間を前処理含めて約60秒短縮
    (現行フィーダー 約90秒 → Auto Setting Feeder 約30秒)


  • ローディングユニット(*オプション)により、部品のオートローディング実現
    (スプライシング作業が不要、作業時間を削減)


  • テープ供給部のチョコ停要因を大幅に排除

  • テープ部品 8~104mm幅に対応(紙、エンボス)

  • パナソニック現行設備(NPMシリーズ)へ台車ごと取り付けが可能なレトロフィット仕様

                           概算見積もりを依頼する

Auto Setting Feederの特長

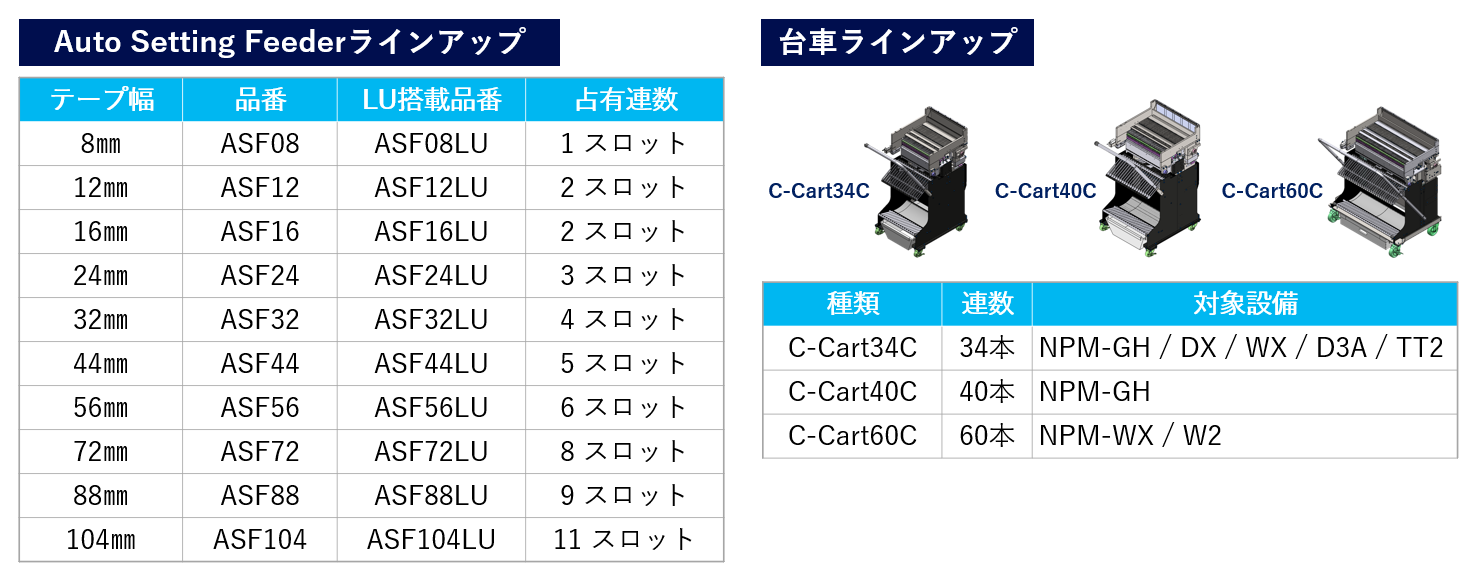

8~104 mm幅の紙・エンボステープに対応、充実のラインアップ


ASFラインアップ2

スキルが不要なオートセット機能とオートローディング機能


Auto Setting Feeder_取り付け方・外し方

フィーダーの取り付け方・取り外し方

フィーダーを奥まで差し込んで取り付け、取り外しもレバーを引くだけの簡単操作

Auto Setting Feeder_オートセット

オートセット

前処理を施したテープを奥まで差し込み、ボタンを押すだけでテープの自動剥離と自動装填が完了

Auto Setting Feeder_オートロード

オートローディング

オプションのローディングユニット(LU)をつけるとスプライシング作業無しで次部品を自動充てん




※Auto Setting Feederを使用するには前処理が必要です。前処理工程を簡単にするために、専用治具をご用意しております。


ASF前処理画像

前処理 (8mm突出)

カバーテープをキャリアテープ先端より8mm突出させておく必要あり

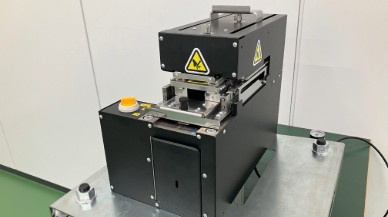

ASF 自動ハーフカット治具

自動ハーフカット治具

テープ先端をセットし、スイッチをひねるだけで前処理完了

ASF 手動ハーフカット治具

手動ハーフカット治具

テープ先端をセットし、押し込んだ後にキャリアテープを取り外して前処理完了

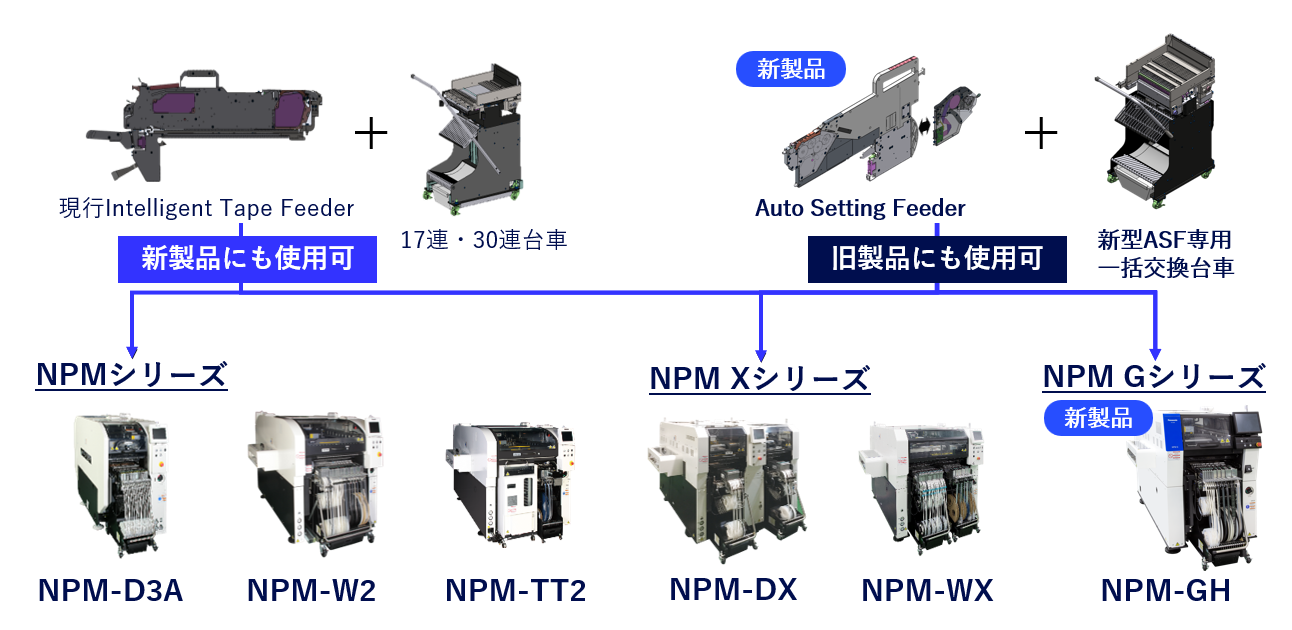

お手持ちの現行パナソニック設備でもメカの改造なく「自動化」を実現するレトロフィット仕様


ASFレトロフィット

ウェビナーアーカイブ

第9回目 開発責任者が新製品を語る!
オートセッティングフィーダーと実装機NPM-GH

2024年6月7日にAuto Setting Feederと最新の実装機NPM-GHを紹介するウェビナーを開催しました。ウェビナー動画ではデモも交えてわかりやすく説明しておりますので、ご興味がある方は下記のアーカイブ動画視聴ページでぜひご覧ください。(右の動画はダイジェスト版です)

アーカイブ動画を視聴する

Auto Setting Feeder, NPM-GH ウェビナー
