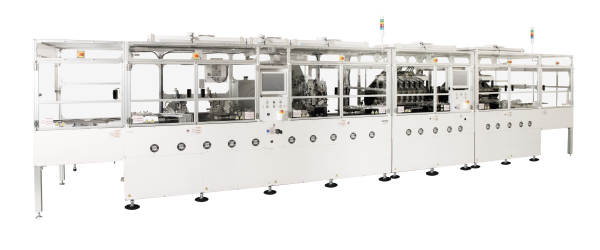

COG/FOG 兼用ボンダー FPX305CG
FPX305は32インチまで対応できるLCD向けCOG/FOG兼用ボンダーです。
- 車載パネル(~32 インチ)に対応するLCD 向けCOG/FOG兼用ボンダー
- 車載・ノートPC ・タブレットパネル(~17 インチ)では２枚同時搬送にも対応し、高生産性を実現
- IC/TCP供給部併設にて、２つの実装形態(COG/FOG)に対応
仕様
| 品番 | NM-EFL1XC（正流れ機 左 → 右） NM-EFLXC-M（逆流れ機 右 → 左） |
|---|---|
| パネルサイズ |
L 410× W 260～L 800 ㎜× W 500 ㎜（17 インチ～32 インチ相当）1 枚搬送 |
| サイクルタイム ※1 |
IC実装：7.5 s/ パネル （本圧着時間：5 s） TCP実装：7.5 s/ パネル（本圧着時間：5 s） |
| 実装精度 ※2 |
COG実装：本圧着後 XY：±5 μm / 3σ TCP実装：本圧着後 XY：±5 μm / 3σ |
| ACF サイズ | W 0.8～ 2.0 ㎜ リール径： Max φ230 ㎜ |
| I C サイズ | L 7× W 0.7 × t 0.3 ～L 35 ㎜ × W 1.5 ㎜ × t 1.0 ㎜ |
| TCP サイズ | L 14 × W 20 × t 0.04 L 64 ㎜ × W 50 ㎜ × t 0.1 ㎜ |
| 圧着仕様 ※3 温度 |
ACF貼り付け工程：40 ～ 150 ℃ 圧力 20 ～ 160 N 仮圧着工程：40 ～ 120 ℃ 圧力 10 ～ 50 N 本圧着工程：40 ～ 320 ℃ ( バックアップステージ：40 ～100℃ ) 圧力 50 ～ 400 N（オプション500N） |
| 電源 | 三相 AC 200 / 220 / 380 / 400 V、 50 / 60 Hz、 8.0 kVA |
| 空圧源 | 0.45～0.7MPa、本体： 300 L / min ( A.N.R. ) 供給部 ( TCP供給部のみ ) ： 200 L / min ( A,N.R ) |
| 真空源 | -0.08～-0.1 MPa × 2系統、 240 L / min ( 吸い込み総流量 ) |
| 設備寸法 ※4 |
W 8 620 mm × D 2 350 ㎜ × D 1 950 ㎜（TCP供給部含む） |
| 質 量 ※5 |
ACF貼り付け及び仮圧部：3 200 ㎏ 本圧部：1 920 ㎏ TCP供給部：700 ㎏ |
| 備考 | ※1 2 辺4IC 実装または2 辺4TCP 実装、パネル2枚同時搬送時。プロセス等の条件により、異なります。 ※2 当社評価用ワークによります。 ※3 ツール表面温度になります。 ※4 シグナルタワーを除きます。 ※5 オプション構成により異なります。 |
