WINDIOシリーズ EA-7HW04AP1

Wi-Fi 6(11ax)対応
モバイル業務に適した
「高速・多接続」の安定性を向上

無線LAN規格11axに準拠した屋内型アクセスポイント

EA-7HW04AP1  Series Main Image

EA-7HW04AP1

  • EA-7HW04AP1

主な機能

  • 11ax対応(MU-MIMO、ビームフォーミング、OFDMA)

  • WAP3-Personal/Enterprise対応

  • 高速ハンドオーバ(11r)対応

  • 同時通信数120台以上

  • 高い耐環境性(IP42準拠)

お問い合わせ 販売店一覧

タブレット・ノートPCにおける多数端末同時通信環境でも、HD動画などの高トラフィックデータの公平受信が可能です。

EA-7HW04AP1

お問い合わせ 販売店一覧

強み・特長

Wi-Fi 6(無線LAN規格 802.11ax)対応


EA-7HW04AP1は最新のWi-Fi 6(IEEE802.11ax)対応製品です。
MU-MIMO、OFDMA対応で、モバイル業務の高速・多接続性能が向上します。
BSS Coloring対応で、複数のAPを同一チャネルで運用した場合も、ネットワークを識別し、通信機会を確保して通信速度も向上します。

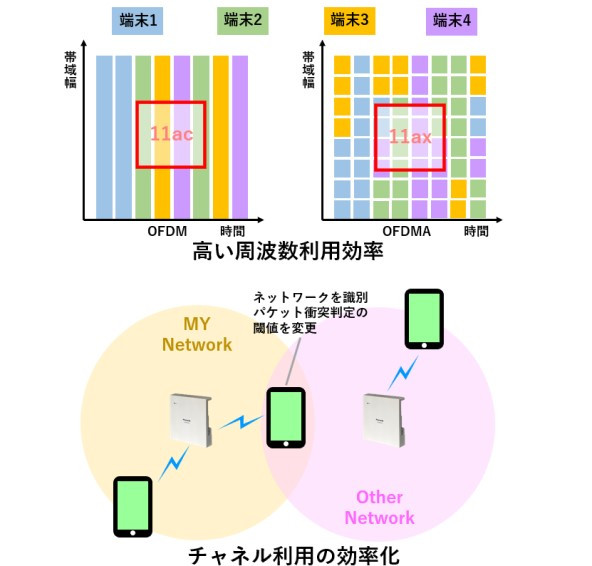

11ax高い周波数利用率

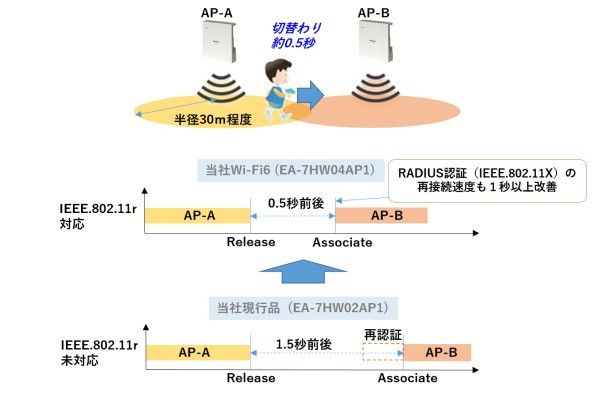

通話ハンドオーバー(ローミング)の高速化


IEEE802.11r対応にて、セキュリティ設定がWPA2/3-Enterprise(RADIUSサーバ認証)であっても、VoIP通話中のハンドオーバーでも違和感ない切り替わりが可能です。※
※VoIP端末側もIEEE802.11r対応が必要です。
※当社評価によります。また現地の無線環境やLAN環境に依存する場合があるので事前にご確認をお願いします。

通話ハンドオーバーの高速化

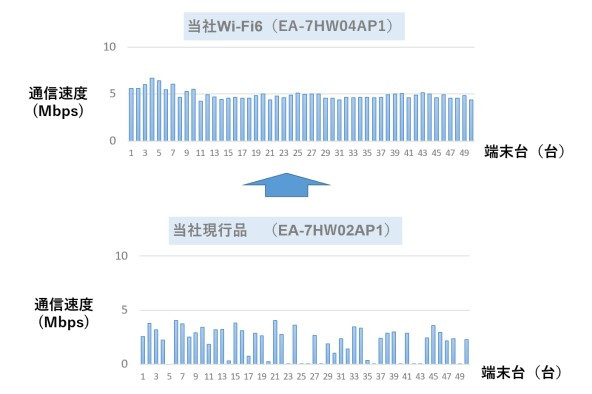

多接続性能の向上


端末最大接続数512台、PC50台の同時接続でHD動画像相当を、公平にストリーミングが可能です。
4Kカメラ10~15台※程度のアップリンクが可能です。

※理論値より試算、圧縮設定などにより変化

多接続性能の向上



運用現場の厳しい環境に対応


無指向アンテナを内蔵した160㎜スクエア小型サイズ、狭い場所でも性能を発揮
防滴防塵性能は、IP42を対応、鉄道車両(JIS E 4031 1種)耐震規格に準拠
様々な業務シーンでご利用が可能です。

運用現場の厳しい環境に対応

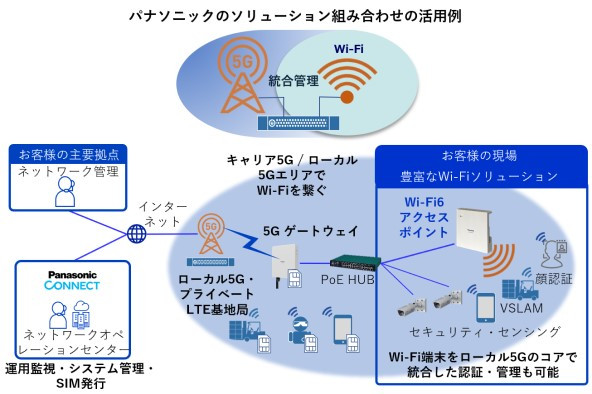

拡がるソリューション


顔認証、画像センシング技術など、Wi-Fiを組み合わせたソリューションもご提供可能。パナソニックの様々なソリューションと組み合わせることで活用用途が広がります。今後、現場マルチネットワークサービスにおける当社プライベートLTEやローカル5Gとの連携により、さらなる柔軟なネットワーク設計が可能になります。

現場マルチネットワークサービス

5G ゲートウェイ

ソリューション組み合わせ



共通機能

120台接続


2.4 GHzと5 GHzそれぞれにおいて、アクセスポイントと60台以上の端末で同時通信が可能です。利用者が多い場所でも安定的にサービスを提供できます。

この機能のご利用シーン

学校  交通

イベント

多くの端末が接続されるようなシーンを想定しています。

120台接続

パナソニック業務用WiFi基地局「WINDIO」シリーズ EA-7HW02AP1W タブレット端末60台 同時通信検証

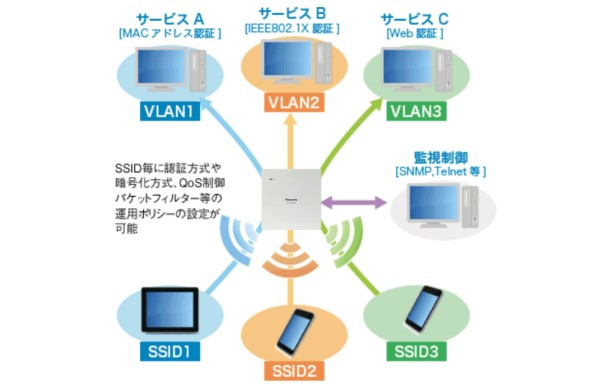

サービス多重運用


目的、業務毎にネットワークを仮想的に分離することにより、運用の柔軟性と設備投資効率を向上します。

この機能のご利用シーン

学校  医療

オフィス

ネットワークの分離が求められるシーンでのご活用を想定しています。

サービス多重運用

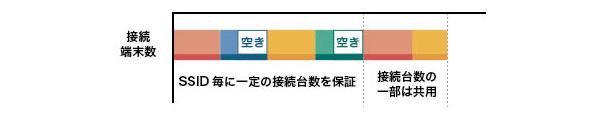

同時接続端末数制御


利用者数の変動に左右されずに、SSID毎に端末接続数を保証します(接続機会の公平性確保)。

同時接続端末数制御

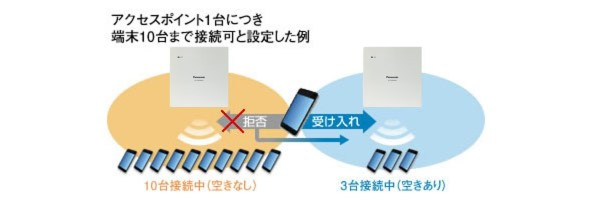

接続端末数の制限


通信品質を確保するために、設定された台数以上の端末が接続された状態になると、新たな端末からの接続要求を拒否します。

接続端末数の制限



無線通信品質の向上


より電波干渉の少ない5 GHz帯へ接続を誘導し、また無線品質の悪いフリンジエリアの端末接続を制限します。それにより、アクセスポイントに接続している端末の通信品質を向上します。

この機能のご利用シーン

学校  オフィス

交通

広範囲を移動しつつ快適な通信を実現したいというシーンでのご活用を想定しています。

無線通信品質の向上



干渉対策


起動時に全チャンネルのスキャンを行い、周囲の電波状況を把握し、最適な周波数を選択し運用に移行します。また、運用中に干渉を検出した際に最適な周波数を自動的に再選択します。

※2.4GHz側は、ノイズ干渉波検知時のみ自動再選択します

干渉対策

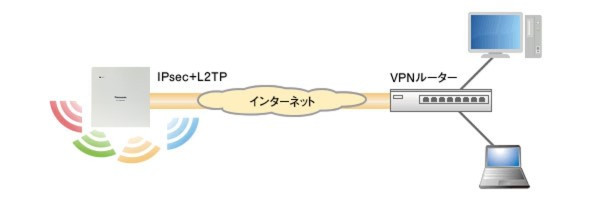

VPN構築


ローカル側にVPNルータ等を設置することなく、VPNを介してリモート(セン
ター)側ネットワークにレイヤ2レベルで接続が可能です。また、IPsecに対応し、インターネット等の一般網経由でのVPN接続が可能です。

VPN構築



マルチホップ

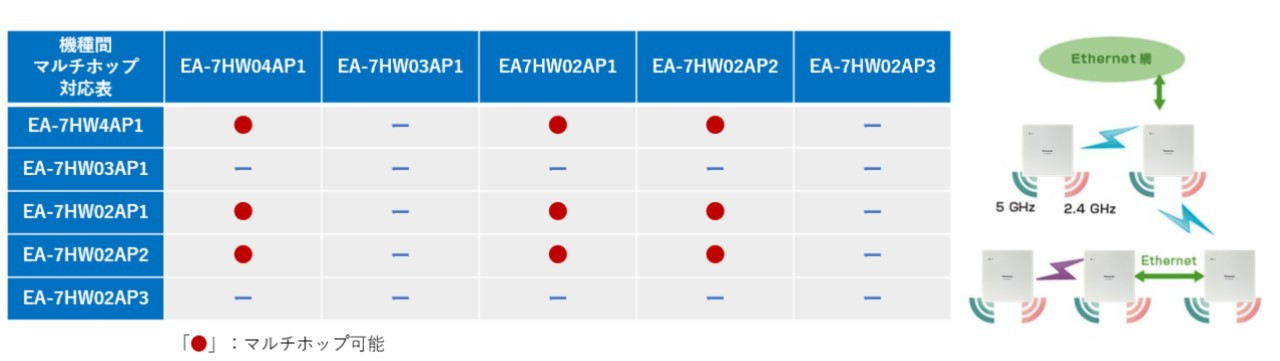

無線マルチホップにより、LANケーブルを引けない場所にもネットワークを構築可能です。ただし、機種の組合せによっては、マルチホップを構築することはできません。どの機種間でマルチホップ機能をご利用いただけるかについては、以下の「機種間マルチホップ対応表」をご確認ください。





マルチホップ

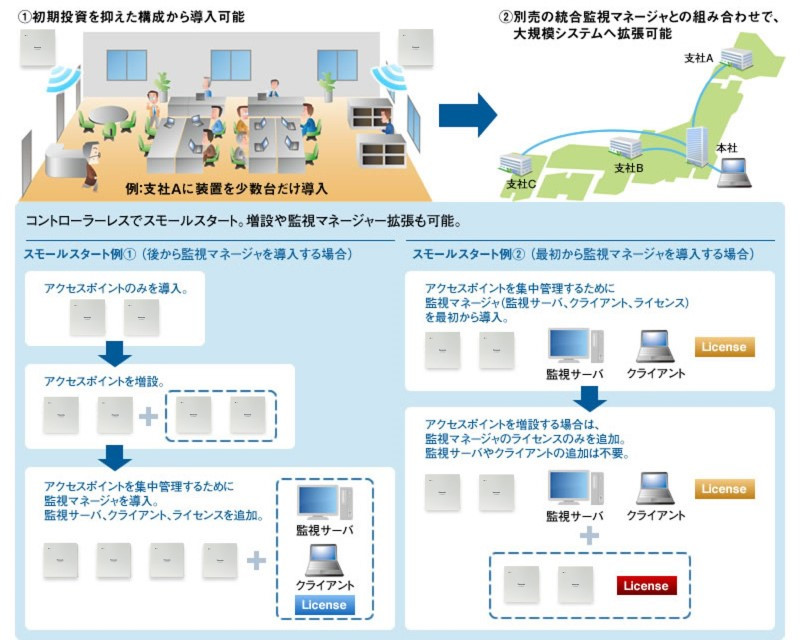

監視マネージャ


業務用Wi-Fi基地局の集中管理が可能です(設定/VerUP/ログ/ 死活監視等)。
監視マネージャはアクセスポイントの動作とは独立しているため、監視マネージャがトラブルにより停止した場合でも、アクセスポイントはサービスを継続することが可能です。

この機能のご利用シーン

オフィス

複数のアクセスポイントを集中監視したいというシーンでのご活用を想定しています。

監視マネージャ

監視マネージャ



その他の機能

セキュリティ

  • 暗号化方式として、WPA2/3(Personal/Enterprise)に準拠しています。
  • 認証方式としてMAC認証、IEEE802.1X認証、Web認証に準拠しています。

この機能のご利用シーン

学校  医療

ネットワークに接続できる端末を限定し、セキュリティを確保したいというシーンを想定しています。

PoE対応

  • IEEE802.3atに準拠しています。

WMM

  • WMM機能により、アプリケーション毎に優先度を設定して送受信可能です。

端末間の折り返し禁止設定

  • 端末間の通信を制限可能です。AP間の端末間通信も制限可能です。

各種監視プロトコルをサポート

  • Telnet、SSH、HTTP/HTTPS、FTPサーバ/クライアント/FTPSクライアント、SNMPv1/2/3/Trap、NTPv3、syslogに対応しています。

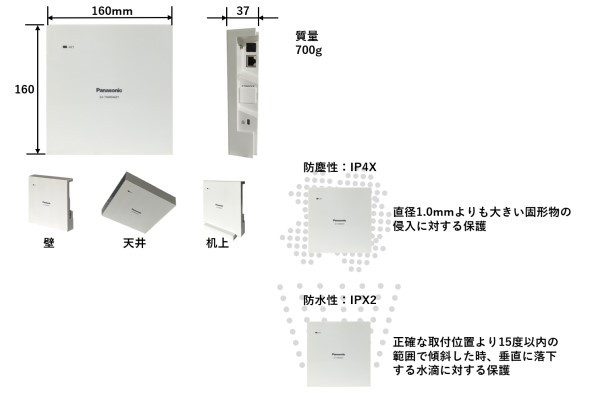

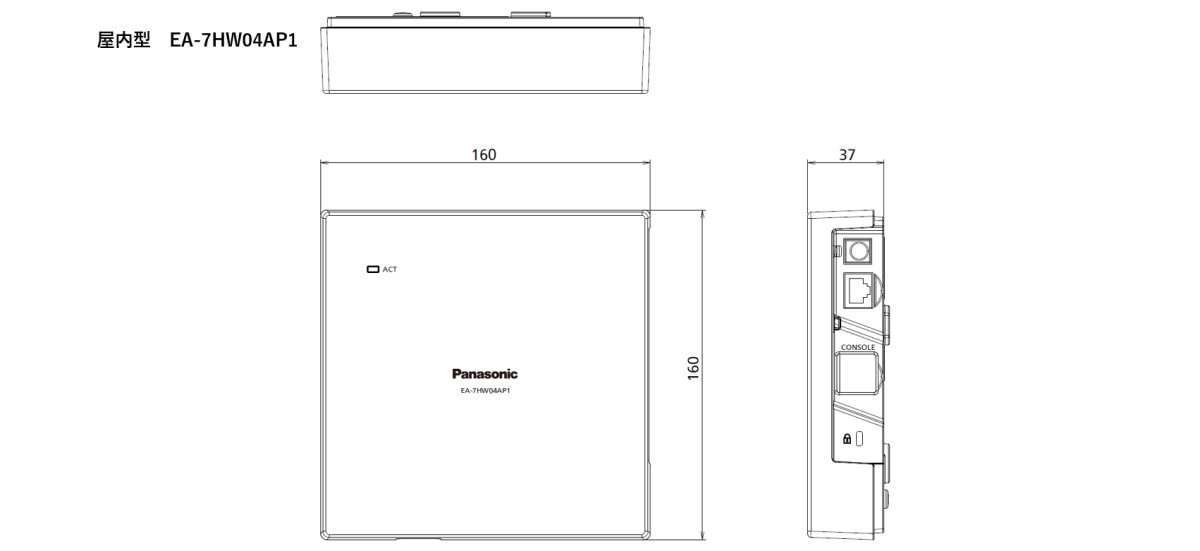

寸法図

外観図


オプション(別売)

◾️ACアダプタ(XC-WN93AJ-01)

項目 仕様概要
入力電圧 AC 100V - 240V  50 Hz/60 Hz  ※添付の電源コードは100 Vでのみ使用可
出力電圧/電流 DC 12 V / 3A
動作環境 温度: 0℃~50℃, 湿度: 10% ~ 90%(結露なきこと)
外形寸法/質量(公差、突起含まず) 幅115mm × 高さ57mm × 奥行36mm / 約220g(電源コード110g除く)

主な仕様

EA-7HW04AP1
品番(本体色)

ホワイト

インタフェース
無線(同時使用可)2.4 GHz

IEEE802.11b/g/n/ax 2×2、2 ストリーム (574 Mbps)

5 GHz

IEEE802.11a/n/ac/ax 2×2、 2 ストリーム (1.2Gbps)

外形寸法 (公差、突起含まず)

幅160 mm×高さ160 mm×奥行37 mm

質量

約 700 g
