外部アンテナを用いて長距離の無線中継を実現

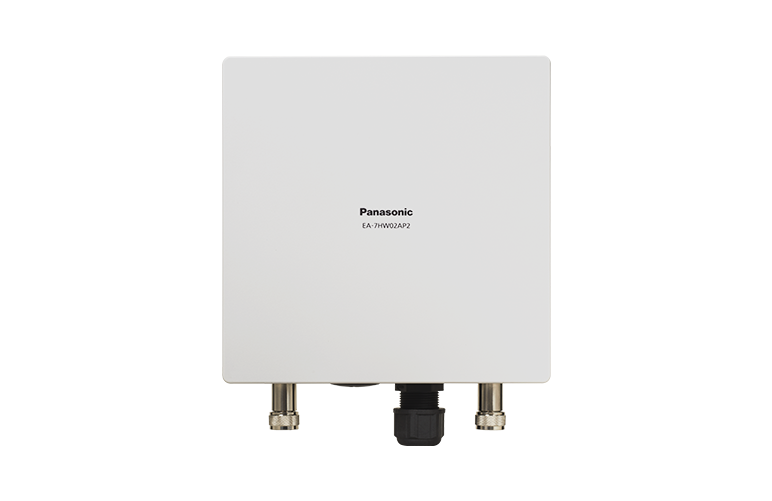

無線LAN規格11ac〔Wave 1〕に準拠した屋外型アクセスポイント
強み・特長

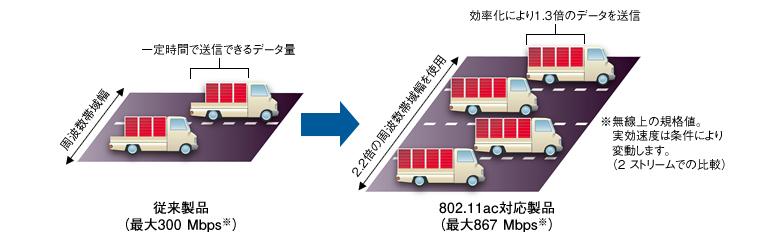

次世代無線LAN規格 802.11ac対応
EA-7HW02AP2は次世代の無線LAN規格802.11acに対応
従来製品比で周波数帯域幅が2.2倍、伝送効率が1.3倍となり、最大867 Mbps※の伝送速度を実現

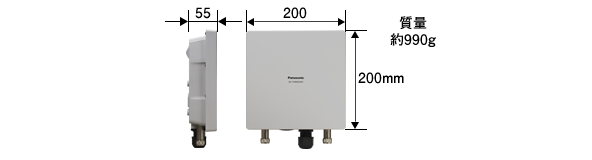

Wave 1対応の屋外型APとして最小・最軽量クラス
屋外対応（IP67）
防塵および防水により高い耐環境性を実現しています。
防塵性：IP6X 塵埃の侵入に対する保護
防水性：IPX7 一時的に水中に没した際に、有害な影響を及ぼす水の浸入に対する保護
用途に応じた無線エリア設計が可能
外部アンテナを利用することによって、用途に応じた無線エリアの設計が可能。
また、外部アンテナを用いることで、内臓アンテナよりも長距離のマルチホップが可能。
高利得アンテナを対向で利用することで、中継距離2 km、スループット300 Mbps以上のマルチホップを実現。
※中継距離およびスループットは、環境により異なります。
| 品名 | 高利得指向性 MIMOアンテナ |
中利得指向性 MIMOアンテナ |
低利得指向性 MIMOアンテナ |
無指向性アンテナ | |
|---|---|---|---|---|---|
| 形状 | 主に中継用 |
HotSpot／中継用 |
HotSpot／中継用 |
主にHotSpot用 |
|
| 利得 | 23.0 dBi | 15.0 dBi | 9.0 dBi | 7.5 dBi | |
| 半 値 幅 | H | 10度 | 90度 | 120度 | 360度 |
| E | 10度 | 8度 | 30度 | 15度 | |
| 寸法(mm) | 305 x 305 x 15 | 500 x 200 x 30 | 178 x 305 x 25 | 280×φ25.4 | |
| 重量 | 1.0 kg | 1.5 kg | 0.69 kg | 0.15 kg | |
| 温度範囲 | -45～70 ℃ | -45～70 ℃ | -30～70 ℃ | -30～70 ℃ | |
| 防水・耐風速 | IP67 ・ 60 m/s | IP67 ・ 60 m/s | IP67 ・ 60 m/s | IP67 ・ 90 m/s | |
| コネクタ | N形ジャック | N形ジャック | N形ジャック | N形プラグ/ジャック | |
| 取付金具 | 別売り | 別売り | 同梱 | 別売り ※本体直結可能 |
|
※外部アンテナは5.6 GHzのみ対応
※上記推奨の外部アンテナ（別売り）以外は認証上の理由で使用できません
施工性の高い取付金具を添付
添付の取付金具により、方向調整が容易。
付属の取付金具を用いることで、壁、直径52～76 mmのポールに設置が可能です。
共通機能
120台接続
サービス多重運用
同時接続端末数制御
利用者数の変動に左右されずに、SSID毎に端末接続数を保証します（接続機会の公平性確保）。
接続端末数の制限
通信品質を確保するために、設定された台数以上の端末が接続された状態になると、新たな端末からの接続要求を拒否します。
干渉対策
起動時に全チャンネルのスキャンを行い、周囲の電波状況を把握し、最適な周波数を選択し運用に移行します。また、運用中に干渉を検出した際に最適な周波数を自動的に再選択します。
※2.4GHz側は、ノイズ干渉波検知時のみ自動再選択します。
VPN構築
ローカル側にVPNルータ等を設置することなく、VPNを介してリモート（セン
ター）側ネットワークにレイヤ2レベルで接続が可能です。また、IPsecに対応し、インターネット等の一般網経由でのVPN接続が可能です。

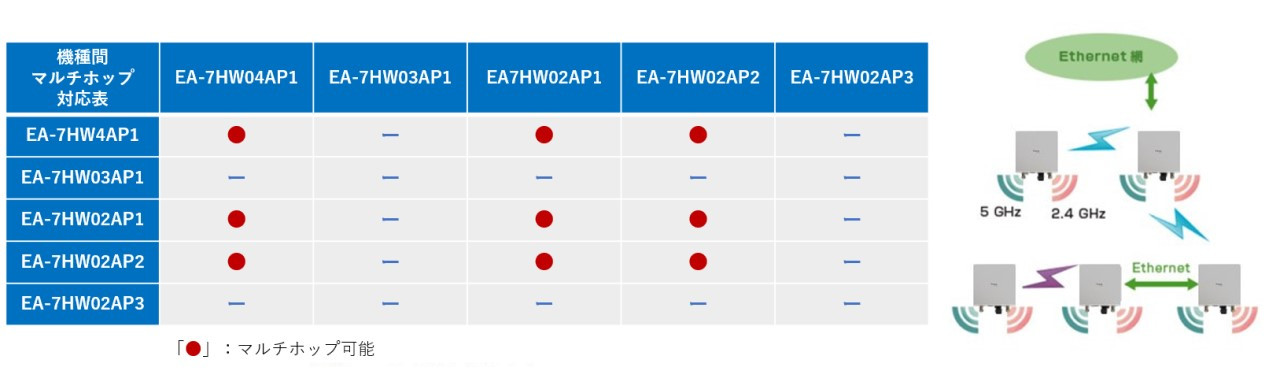

マルチホップ
無線マルチホップにより、LANケーブルを引けない場所にもネットワークを構築可能です。ただし、機種の組合せによっては、マルチホップを構築することはできません。どの機種間でマルチホップ機能をご利用いただけるかについては、以下の「機種間マルチホップ対応表」をご確認ください。
※EA-7HW02AP2は、5GHｚに加え2.4GHｚでもマルチホップ対応になりました。
※EA-7HW02AP1でもマルチホップ対応になりました。(FW0203R0600以降)

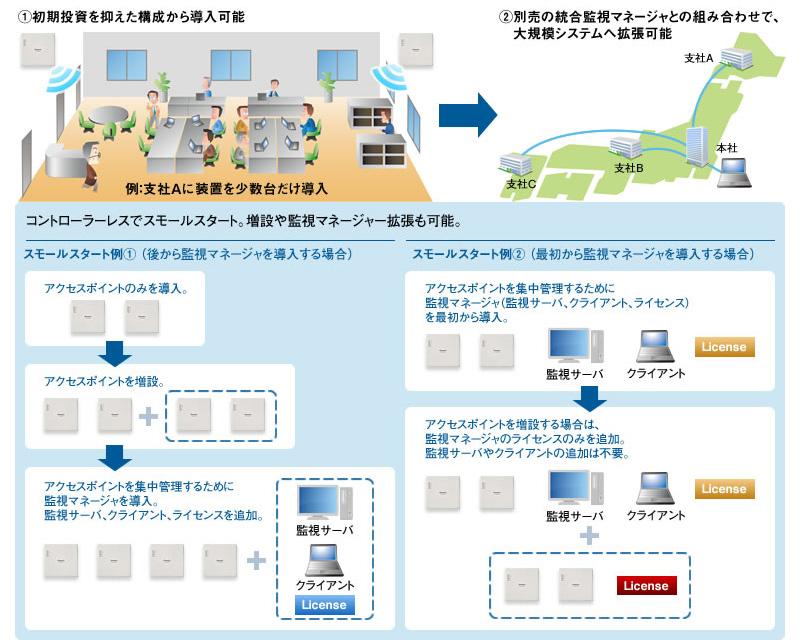

統合監視マネージャー
アクセスポイントの集中管理が可能です（設定／ファームウェア更新／ログ／ 死活監視等）。
統合監視マネージャーはアクセスポイントの動作とは独立しているため、統合監視マネージャーがトラブルにより停止した場合でも、アクセスポイントはサービスを継続することが可能です。
この機能のご利用シーン
複数のアクセスポイントを集中監視したいというシーンでのご活用を想定しています。
その他の機能
セキュリティ
- 暗号化方式として、WEP、WPA2（Personal/Enterprise）、WAP3（Enterprise）※に準拠しています。
※WPA3は、FWバージョン FW02.23R0100以降で対応 - 認証方式としてMAC認証、IEEE802.1X認証、Web認証※に準拠しています。
※認証サーバは内蔵していません。
この機能のご利用シーン
ネットワークに接続できる端末を限定し、セキュリティを確保したいというシーンを想定しています。
PoE対応
- IEEE802.3afに準拠しているため、既設のPoE給電機器を用いて使用可能です。
WMM
- WMM機能により、アプリケーション毎に優先度を設定して送受信可能です。
端末間の折り返し禁止設定
- 端末間の通信を制限可能です。
各種監視プロトコルをサポート
- Telnet、SSH、HTTP/HTTPS、FTP/SFTP、SNMP/Trap、NTP、syslogに対応しています。

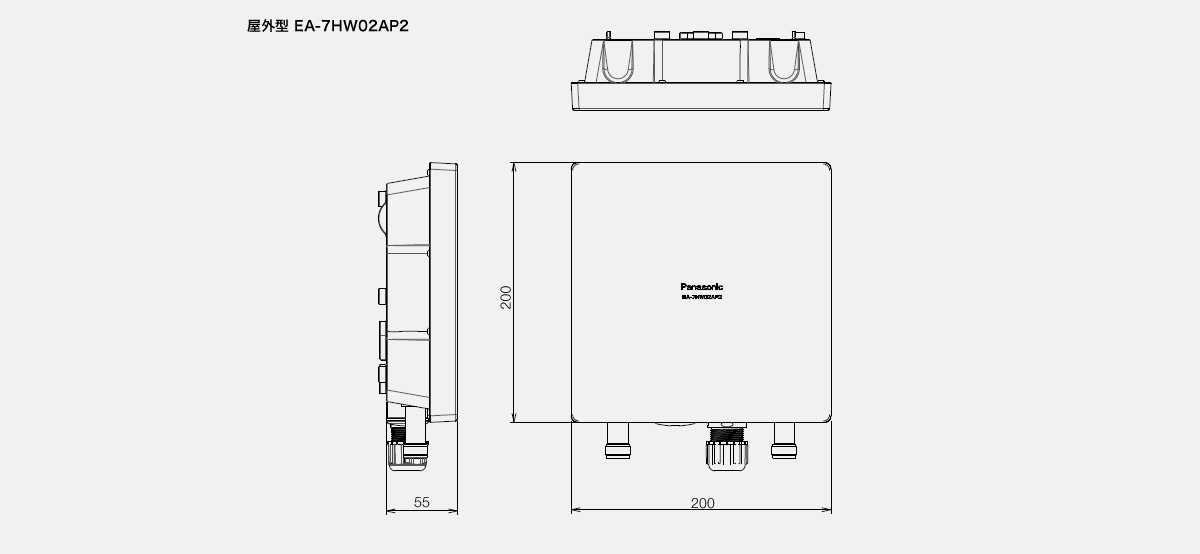

寸法図
（単位：mm）
主な仕様
| EA-7HW02AP2 | ||
|---|---|---|
| 品番（本体色） | EA-7HW02AP2（ライトグレー） | |
| インタフェース | ||
| 無線（同時使用可） | 2.4 GHz | IEEE802.11b/g/n
2×2、2 ストリーム (300 Mbps) |
| 5 GHz | IEEE802.11a/n/ac 〔Wave 1〕
2×2、2 ストリーム (867 Mbps) | |
| 外形寸法（公差、突起含まず） | 幅200 mm ×高さ200 mm ×奥行55 mm | |
| 質量 | 約 990 g | |
