ボリュームコントローラー WZ-VC100シリーズ
ボリュームコントローラー WZ-VC100シリーズ

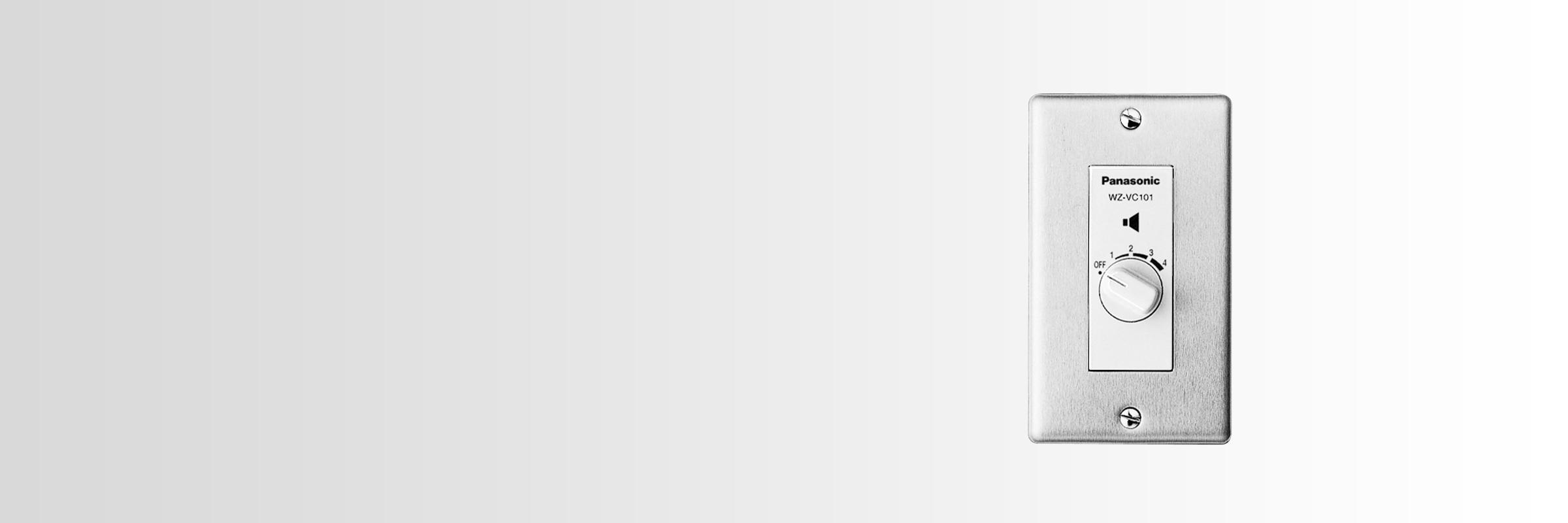

天井・壁掛型スピーカー ボリュームコントローラー WZ-VC100シリーズ

ボリュームコントローラー

WZ-VC101/WZ-VC106/WZ-VC130/WZ-VC160/WZ-VC101F/WZ-VC106F/WZ-VC130F/WZ-VC160F
オープン価格

ボリュームコントローラーWZ-VC100シリーズ

ボリュームコントローラー WZ-VC100シリーズ

  • WZ-VC101
  • WZ-VC106
  • WZ-VC130
  • WZ-VC160
  • WZ-VC101/F
  • WZ-VC106/F
  • WZ-VC130/F
  • WZ-VC160/F

主な機能・特長

  • 6W・30W・60Wタイプはトランス式を採用。幅広いワット数で使用でき、工事途中でのワット数変更にも柔軟に対応。

  • 音量調節は5段階。-18dB追加で、より静かな環境にも対応。

  • 絶縁ワンタッチ取り付け枠採用。連接使用や絶縁対応が容易。

スピーカー用の音量調節器です。

ボリュームコントローラー WZ-VC100シリーズ

強み・特長

概要

  • 6 W・30 W・60 Wタイプはトランス式を採用。幅広いワット数で使用でき、工事途中でのワット数変更にも柔軟に対応。
  • 音量調節は5段階。-18 dB追加で、より静かな環境にも対応。
  • 絶縁ワンタッチ取り付け枠採用。連接使用や絶縁対応が容易。
  • 裏ボックスを使用せずに取付けられる、はさみ金具(パナソニック株式会社 エレクトリックワークス社製)が使用可能。

※裏ボックス使用時は、中浅型(44 mm)または中深型(54 mm)をご使用ください。

  • 作業時の安全性を高める背面保護カバー付。
  • ワンタッチで接続できる即結端子を採用(リリースボタン付)。

※適用電線はφ0.8 mm〜φ1.6mm銅単線。

寸法図(単位:mm)

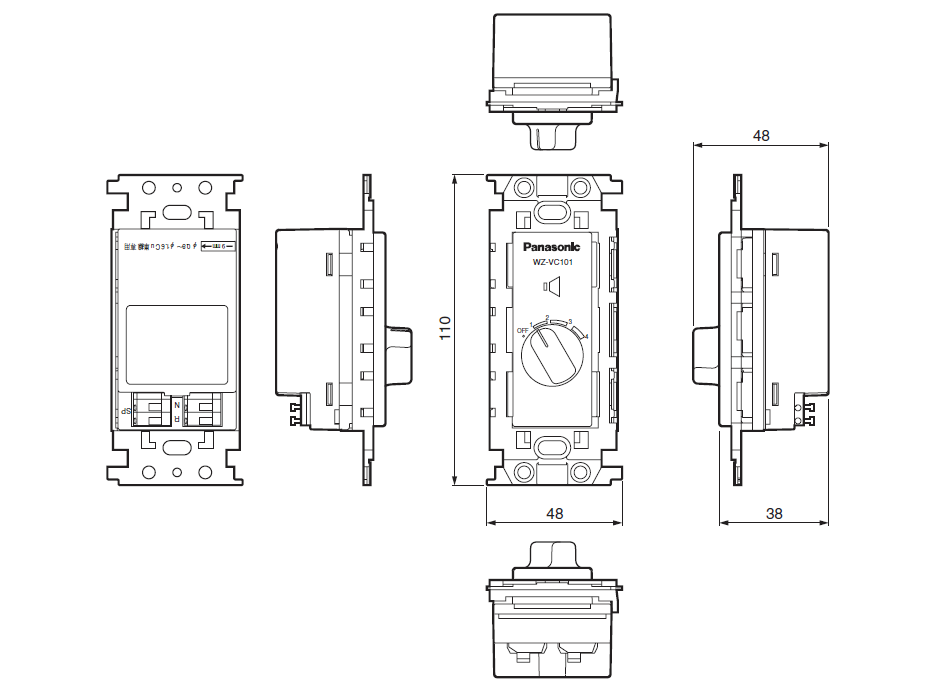

WZ-VC101

WZ-VC101

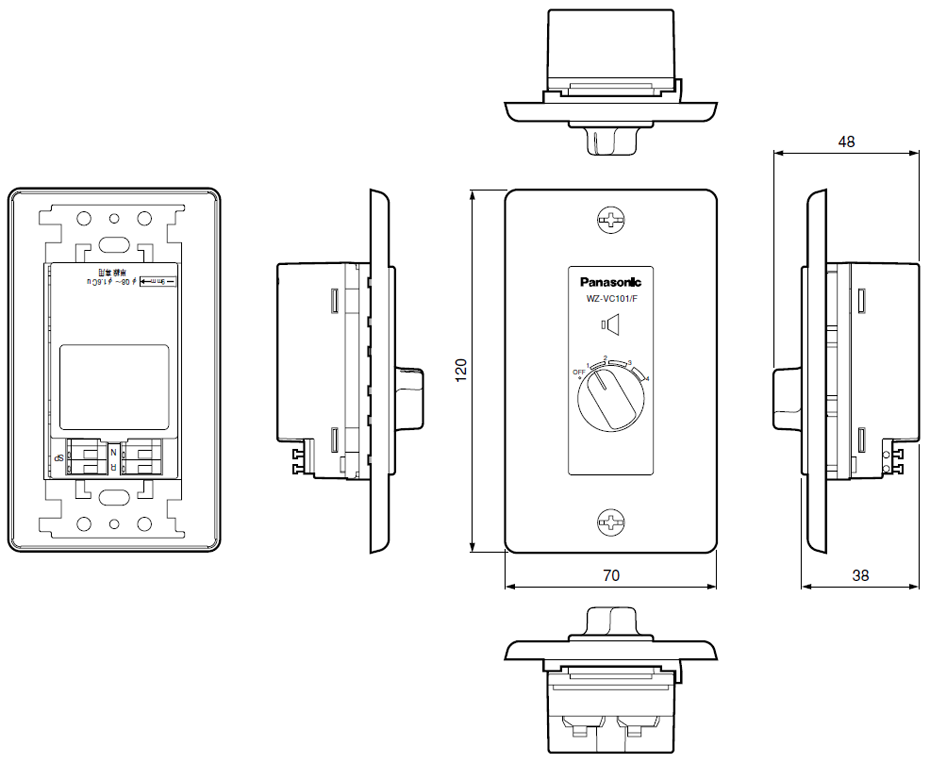

WZ-VC101/F

WZ-VC101/F

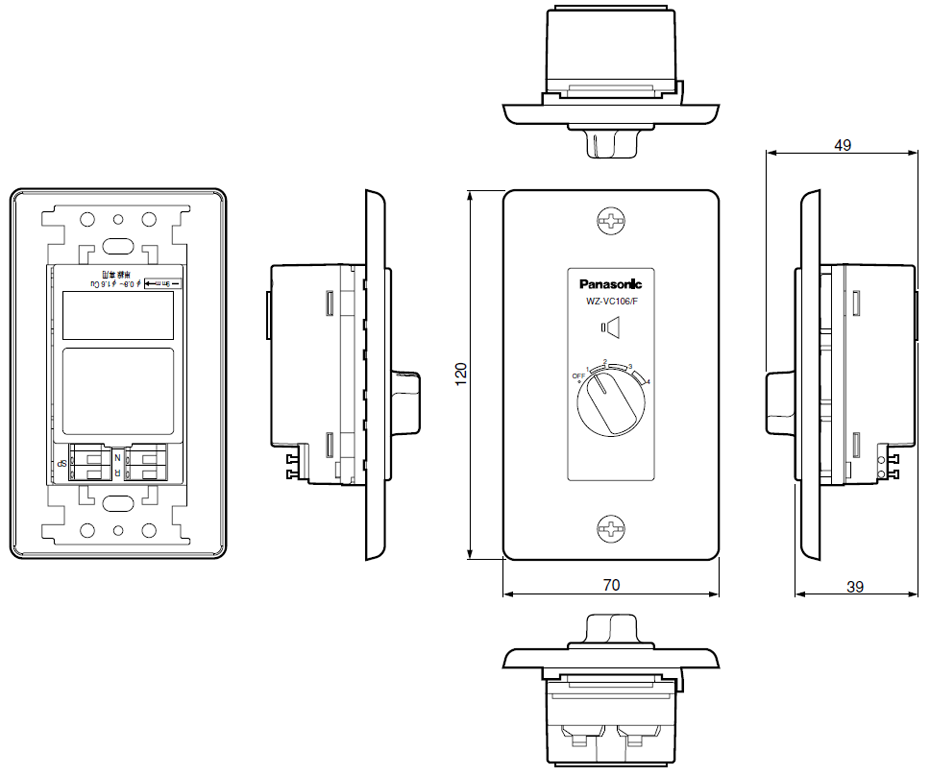

WZ-VC106F

WZ-VC106/F


関連商品

WZ-VC11 ボリュームコントローラー用中継端子

■概要

スプリング式天井埋込スピーカーにボリュームコントローラー(WZ-VC100シリーズ)を接続する時の中継端子

  • スピーカー本体にワンタッチ装着可能
  • ワンタッチ結線できる即結端子採用
WZ-VC101 WZ-VC106 WZ-VC130 WZ-VC160 WZ-VC101/F WZ-VC106/F WZ-VC130/F WZ-VC160/F
入力音量
1W
0.5 W~6 W
0.5 W~30 W
0.5 W~60 W
1W
0.5 W~6 W
0.5 W~30 W
0.5 W~60 W
入力インピーダンス
10 kΩ
20 kΩ~1.67 kΩ
20 kΩ~330 Ω
20 kΩ~167 Ω
10 kΩ
20 kΩ~1.67 kΩ
20 kΩ~330 Ω
20 kΩ~167 Ω
寸法
幅48 mm 高さ110 mm 奥行き49 mm(WZ-VC101のみ奥行き48 mm)
幅48 mm 高さ110 mm 奥行き49 mm(WZ-VC101のみ奥行き48 mm)
幅48 mm 高さ110 mm 奥行き49 mm(WZ-VC101のみ奥行き48 mm)
幅48 mm 高さ110 mm 奥行き49 mm(WZ-VC101のみ奥行き48 mm)
幅70 mm 高さ120 mm 奥行き49 mm(WZ-VC101/Fのみ奥行き48 mm)
幅70 mm 高さ120 mm 奥行き49 mm(WZ-VC101/Fのみ奥行き48 mm)
幅70 mm 高さ120 mm 奥行き49 mm(WZ-VC101/Fのみ奥行き48 mm)
幅70 mm 高さ120 mm 奥行き49 mm(WZ-VC101/Fのみ奥行き48 mm)
