16cm天井埋込みスピーカー

WS-TN630(3W)/WS-TN635(3W)<アッテネーター付>/WS-TN640(3W)<ディフューザー付>/WS-TN645(3W)<ディフューザー付・アッテネーター付>/WS-TN650(5W)/WS-TN655(5W)<アッテネーター付>
オープン価格

16 cm天井埋込みスピーカーWS-TN630/635/640/645/650/655

16cm天井埋込みスピーカー WS-TN630/635/640/645/650/655

  • WS-TN630/WS-TN635
  • WS-TN640/WS-TN645
  • WS-TN650/WS-TN655

主な機能・特長

  • スピーカーカバーを別売から一体化。

  • 外部ボリュームコントローラー接続用の中継端子を付属。

  • アッテネーター付属モデルもラインアップ。(WS-TN635、WS-TN645、WS-TN655)

16cmスプリングキャッチ式天井埋込みスピーカー。

16cm天井埋込みスピーカー WS-TN630/635/640/645/650/655

強み・特長

関連機能を一体化

  • スピーカーカバーを別売から一体化。
  • 外部ボリュームコントローラー接続用の中継端子を付属。
  • アッテネーター付属モデルもラインアップ。

(WS-TN635、WS-TN645、WS-TN655)

関連機能を一体化

従来品からのリニューアル対応

  • 適合電線径 Φ0.8mm〜Φ1.6mmに対応し、従来品からのリニューアル交換も可能。
  • 天井穴加工径は Φ190mm〜 Φ210mmに対応。

その他 特徴

  • 新しい落下防止機構により施工性を改善。
  • 広い範囲に音を聞かせるディフューザー付きモデルもラインアップ。

(WS-TN640、WS-TN645)

第2シグナル音圧および音響パワーレベル・指向特性区分(パネルを組み合わせた場合)

16 cm天井埋込みスピーカー WS-TN630/TN635/TN640/TN645/TN650/TN655の「第2シグナル音圧および音響パワーレベル・指向特性区分(パネルを組み合わせた場合)」はこちらでご確認できます。

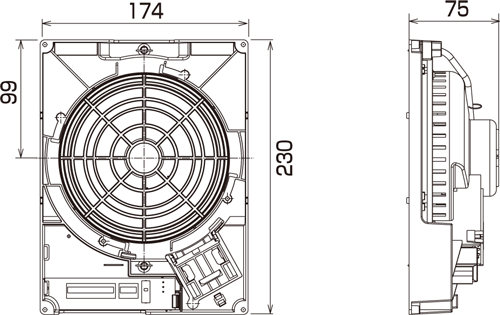

寸法図(単位:mm)

イラストはWS-TN630、寸法は全モデル共通です。


WS-TN630
WS-TN630/WS-TN635 WS-TN640/WS-TN645 WS-TN650/WS-TN655
形式
16cmコーン型
16cmコーン型
16cmコーン型
定格入力
3W/1W スイッチ切換式
3W/1W スイッチ切換式
5W/2.5W スイッチ切換式
入力インピーダンス
3.3kΩ (3W)、10kΩ (1W)
3.3kΩ (3W)、10kΩ (1W)
2kΩ (5W)、4kΩ (2.5W)
アッテネーター (音量調整器)
WS-TN635、WS-TN645のみ 4段階 スイッチ切換式 3W時  [3]0dB / [2]-9dB / [1]-14.5dB / [0]-∞ 1W時  [3]0dB / [2]-6dB / [1]-12dB / [0]-∞
WS-TN635、WS-TN645のみ 4段階 スイッチ切換式 3W時  [3]0dB / [2]-9dB / [1]-14.5dB / [0]-∞ 1W時  [3]0dB / [2]-6dB / [1]-12dB / [0]-∞
WS-TN655のみ 4段階 スイッチ切換式 5W時[3]0dB / [2]-6dB / [1]-12dB / [0]-∞ 2.5W時[3]0dB / [2]-5dB / [1]-11dB / [0]-∞
消防法関連項目
警報出力音圧 種別
3W : L級、1W : L級
3W : L級、1W : L級
5W : L級、2.5W : L級
