天井・壁掛型スピーカー –WS-TP10/TP11/TP12/TP12-K/TP13/TP14

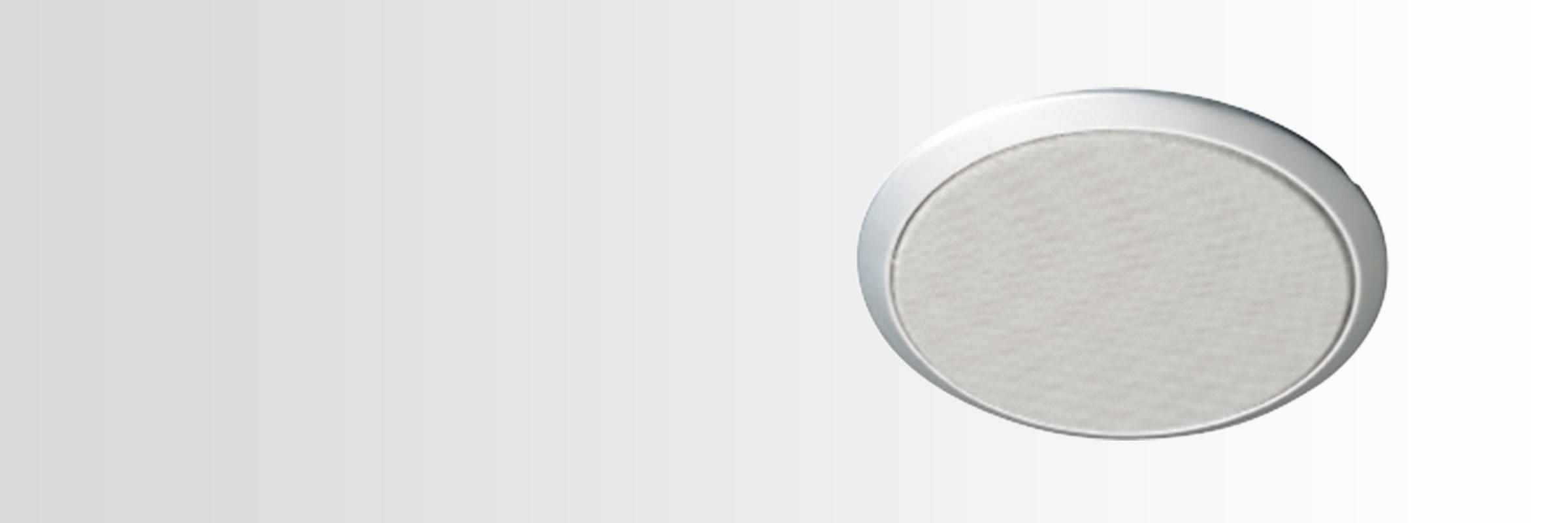

12cm天井埋込みスピーカー用パネル
WS-TP10/WS-TP11/WS-TP12/WS-TP12-K/WS-TP13/WS-TP14
オープン価格
強み・特長
日本消防検定協会認定評価の組み合わせパネル（全て共通）
| スピーカー本体 | スピーカーパネル | インピーダンス | W 数 | 第2シグナル音圧レベル ※1 | スピーカー種別 ※2 | 型式番号 |
|---|---|---|---|---|---|---|
| WS-TN10 WS-TN11 WS-TN12 |
WS-TP10 WS-TP11 WS-TP12 WS-TP12-K WS-TP13 WS-TP14 |
1.67 kΩ | 6 | 107 dB | L級 | 認評放第15〜18号 |
| 3.3 kΩ | 3 | 104 dB | ||||
| 10 kΩ | 1 | 101 dB |
※1 ： この表示は、「非常放送設備委員会認定規約の測定法」によるものです。
※2 ： 種別とは、消防法で規定された音声警報「第2シグナル」を音源として、無響室にて得られる音圧（ピーク値）により次のように定められています。
S級：84 dB（A）以上87 dB（A）未満、M級：87 dB（A）以上92 dB未満、L級：92 dB以上。
- 上記以外のスピーカーとスピーカーパネルの組み合わせでは認定評価を受けていないため、非常用放送設備としての使用はできません。
主な仕様
| WS-TP10 | WS-TP11 | WS-TP12 | WS-TP12-K | WS-TP13 | WS-TP14 | |
|---|---|---|---|---|---|---|
| ネット材質 | ABS樹脂 | 布ジャージ | アルミパンチング | アルミパンチング | アルミエキスパンド | アルミパンチング |
| フレーム材質 | 樹脂枠 | 樹脂枠 | 樹脂枠 | 樹脂枠 | 樹脂枠 | アルミ枠 |
| 寸法 | φ180 mm×7.5 mm（露出部高）9.5 mm（全高） | φ180 mm×7.5 mm（露出部分）9.5 mm（全高） | φ180 mm×7.5 mm（露出部高）9.5 mm（全高） | φ180 mm×7.5 mm（露出部高）7.5 mm（全高） | φ180 mm×7.5 mm（露出部高）9.5 mm（全高） | φ180 mm×7.5 mm（露出部高）7.5 mm（全高） |
