ミキサー/シグナルプロセッサー –コンパクトミキサー（9イン、3アウト） WR-XS3
コンパクトミキサー（9イン、3アウト）
WR-XS3＜ラックマウントねじ付属＞
オープン価格
強み・特長
概要
- モード切替スイッチで、豊富な入出力を［ミックス拡声］（MODE1）、［分離拡声］ （MODE2）、［ゾーン別拡声］ （MODE3）の3モードに簡単構築。
- ［ミックス拡声］［分離拡声］モード時は、前面のMONO OUTとSTEREO OUTの2つのボリューム操作だけで音量を調節。
- マイク入力レベル（−60dB）からライン入力レベル（−10dB）まで、ボリューム1つで感度調整と音量調整ができるデュアルレベルコントロールを採用。
入出力
入力定格
| 名称 | 使用コネクター | 定格レベル | 適合負荷インピーダンス | 数 | |
|---|---|---|---|---|---|
| モノラル入 | XLR-3-31相当（平衡） | −60 dBu 〜 −10 dBu | 10 kΩ（平衡） | 4 | |
| ステレオ入力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 4 | |
| マルチイン入力 | モノラル入 | XLR-3-31相当（平衡） | −45 dBu | 10 kΩ（平衡） | 1 |
| ステレオ入力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 1 | |
| ステレオ入力 （前面パネルLINE IN） |
ステレオミニジャックΦ3.5 | −10 dBV | 10 kΩ（不平衡） | 1 | |
| サブ入力 | RCAピンジャック（不平衡） | ＋4 dBu | 10 kΩ（不平衡） | 1 | |
出力定格
| 名称 | 使用コネクター | 定格レベル | 適合負荷インピーダンス | 数 |
|---|---|---|---|---|
| ステレオ出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| モノラル出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| サブ出力 | 複式ジャック（平衡） | ＋4 dBu | 10 kΩ（平衡） | 1 |
| 録音用出力 | RCAピンジャック（不平衡） | −10 dBV | 10 kΩ（不平衡） | 1 |

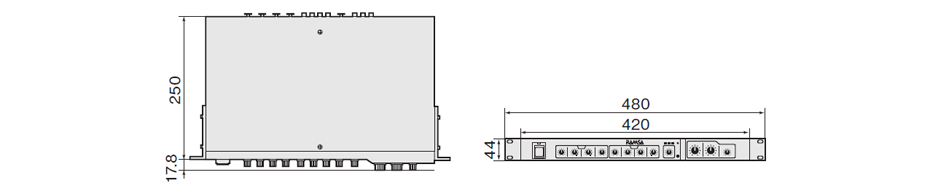

寸法図（単位：mm）
背面パネル
関連リンク
主な仕様
| WR-XS3 | |
|---|---|
| 電源 | AC100 V 50 Hz/60 Hz |
| 消費電力 | 10 W（電気用品安全法技術基準の消費電力） |
| 周波数特性 | 20 Hz 〜 20 kHz、＋0 dB ／−0.5 dB（ステレオ入力時） 300 Hz 〜 20 kHz、＋0 dB ／−0.5 dB（モノラル入力、−60 dBu感度時） |
| 入力換算雑音 | −126 dB以下 （ソースインピーダンス150 Ω以下、AUDIO BAND 22.4 Hz 〜 22.4 kHz） |
