業務用ディスプレイ ET-YFB200

デジタルリンクスイッチャー

デジタルリンク対応高機能スイッチャー

ET-YFB200画像

ET-YFB200

  • ET-YFB200

主な機能

  • 2系統のデジタルリンク出力で、効率的にシステムアップ

  • 簡単設置で便利にコントロール

  • 高品質なデジタル信号伝送

  • 使用環境に合わせてカスタマイズ可能

  • ビデオウォールの導入もスムーズに行えます

お問い合わせ 販売店一覧

デジタルリンク端子を2系統搭載で、非圧縮のHD映像・音声・制御信号を2台のディスプレイまたはプロジェクターへCAT5e(STP)以上のLANケーブル1本で出力できます。サーバーラック(EIA規格)用の取り付け金具を付属しています。
*オープン価格商品の価格は販売店にお問い合わせください。

ET-YFB200

お問い合わせ 販売店一覧

テクノロジー

DIGITAL LINK Icon

デジタルリンク

強み・特長

2系統のデジタルリンク出力で、効率的にシステムアップ

  • デジタルリンク端⼦を2系統搭載で、⾮圧縮のHD映像・⾳声・制御信号を2台のディスプレイまたはプロジェクターへ出⼒が可能

2系統のデジタルリンク出⼒で、効率的にシステムアップ

  • デジタルリンクにより、CAT 5e(STP)以上のLANケーブル1本で、最⻑150mの⻑距離伝送に対応

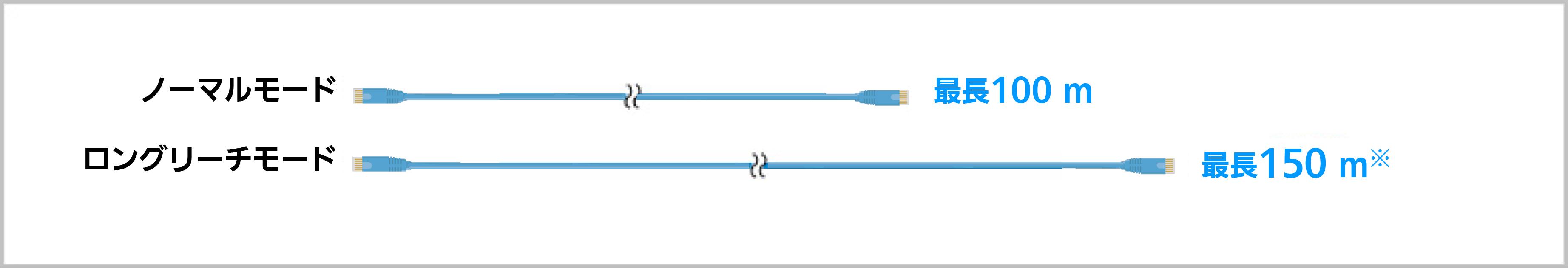

ノーマルモード、ロングリーチモード
  • 複数台のET-YFB200をデイジーチェーン接続すれば、3台以上のディスプレイまたはプロジェクターへの映像配信が可能
  • HDMI⼊⼒(2系統)、コンピューター⼊⼒(2系統)、ビデオ⼊⼒(1系統)、⾳声⼊⼒(3系統)など豊富な⼊⼒インターフェースを⽤意
  • ⾳声出⼒端⼦により、プロジェクター・ディスプレイの電源オフ時にも、アンプを経由して⾳声の再⽣が可能

※最⻑伝送距離150m対応モデルは「DIGITAL LINKとは︖」をご覧ください。

便利な操作と簡単設置

  • DVI-D出⼒端⼦を使って、リファレンスモニターでの配信画像のチェックや、ディスプレイまたはプロジェクターの追加が可能
  • タブレットやパソコンを使って操作できる便利なブラウザリモコンを搭載
  • システム内のトラブルの発⽣を検知・予測する「予兆監視ソフトウェア(ET-SWA100)」に対応
  • 使いやすいソフトタッチボタンと、便利なハーフラックサイズの筐体を採⽤
  • 前⾯のスイッチボタンで、接続されているディスプレイまたはプロジェクターのオン/スタンバイを切り替え可能
  • パナソニックのデジタルリンク対応プロジェクターのリモコンでも、⼊⼒切り替えが可能
  • 同じ通信規格(HDBaseT™)に対応した他メーカーの周辺機器の接続もサポート
  • サーバーラック(EIA規格)対応のマウントを付属

※動作確認済の他メーカー周辺機器は「DIGITAL LINK 動作確認済み周辺機器⼀覧」をご覧ください。

高品質なデジタル信号伝送

  • デジタル伝送により映像・⾳声の劣化を最⼩限に抑え、⾼品質な⻑距離伝送を実現
  • 「デジタルシネマリアリティ」機能で、インターレースの動画信号を鮮明でスムーズなプログレッシブ画像に変換
  • ⼊⼒信号が検出されないときはデジタルリンク出⼒を⾃動的にシャットダウンし、消費電⼒を節約する「無信号休⽌モード」を搭載
  • パソコンからの⼊⼒信号を、プロジェクターの解像度に合わせて⾃動的にリサイズして出⼒
  • 「オートセットアップ」機能により⼊⼒信号を⾃動的に判別し、最適な映像位置で出⼒
  • 3Dビデオ形式の伝送をサポート(パススルーモードのみ)
  • クローズドキャプション対応
  • サーバーラック(EIA規格)対応のマウントを付属

※ET-YFB200の出⼒設定を「オート」にする必要があります。⼀部のフォーマットはこの機能に対応していません。

使用環境に合わせて拡張&カスタマイズ

映像・⾳声を2台のディスプレイ/プロジェクターに同時配信

2系統のデジタルリンク出⼒を搭載し、映像・⾳声を2台のディスプレイまたはプロジェクターに同時配信が可能。2つの会場に設置されたディスプレイまたはプロジェクターに同時に配信したり、プロジェクターをメイン画⾯に、 ディスプレイをサブ画⾯に、といった使い⽅をしたりと、使⽤⽬的に合わせて便利にお使いいただけます。

映像・⾳声を2台のディスプレイ/プロジェ クターに同時配信

  • 「エッジブレンディング機能」搭載のプロジェクターを使⽤すれば、2台のプロジェクターからの画⾯をシームレスに表⽰でき、⼤きな会場やスポーツイベントでの映像表⽰に最適
  • DVI-D出⼒をリファレンスモニターに接続して、別室からの監視・制御が可能
  • タブレットやパソコンを使って操作できる便利なブラウザリモコンを搭載

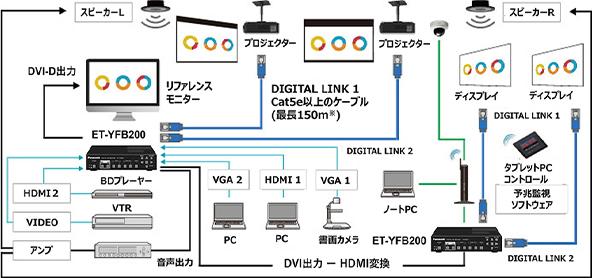

設置例

2系統のデジタルリンク出⼒を利⽤して、講堂、講義室、セミナールームなどでメイン&サブの2画⾯表⽰。またはプロジェクター2台を配して、エンターテインメントや⼤会場でのイベントにも使⽤できます。

※最⻑伝送距離150m対応モデルは「DIGITAL LINKとは︖」をご覧ください。その他の場合の最⻑伝送距離は100 mです。

設置例

デイジーチェーン(カスケード)接続で、3台以上の機器へ映像配信が可能

ET-YFB200をデイジーチェーン(カスケード)接続することにより、さらに多くのディスプレイまたはプロジェクターへの映像・⾳声信号の配信が可能。機器間の接続はケーブル1本のみなので、多くの機器を使った映像システムもシンプルに設置できます。

デイジーチェーン(カスケード)接続で、3台以上の機器へ映像配信が可能

  • フルHD映像を最⻑150 mまで伝送可能
  • 複数のプロジェクターを使って、360度のパノラマ投写が可能
  • 予兆監視ソフトウェア(ET-SWA100)」を使って、信頼性が求められる環境でも、安定したオペレーションが可能

設置例

複数のプロジェクターやディスプレイを使って、360度のパノラマ投写を⾏うなど、⼤規模なスポーツイベント、エンターテインメント、企業イベントなどに適した映像表⽰を実現。教育機関やオフィスなどでのシステム拡張も簡単です。

※最⻑伝送距離150m対応モデルは「DIGITAL LINKとは︖」をご覧ください。その他の場合の最⻑伝送距離は100 mです。

設置例

ビデオウォールの導⼊もスムーズ

デジタルリンクおよびデイジーチェーン接続対応のディスプレイを使ってビデオウォールを構築する際にも、ET-YFB200を使⽤すれば、スイッチャーからの⼊⼒信号、ディスプレイ間の出⼊⼒信号ともにLANケーブル1本で伝送可能。シンプルなシステム構築とトータルコストの削減を両⽴できます。

ビデオウォールの導⼊もスムーズ

  • 最⼤9台(3×3)のディスプレイレイアウトによるビデオウォールに対応
  • 信号の⻑距離伝送により、コントロール機器を離れた場所に設置可能
  • ⼊⼒ソースの切り替えが頻繁でない使⽤環境でのシステム構築に最適
  • ⾳声信号をアンプに⼊⼒して、独⽴したサウンドシステムを構築可能

設置例

ホテルロビー・商業施設などでの3×1のサイネージディスプレイ、空港・スポーツ会場・イベントでの3×3インフォメーションディスプレ イなどに活⽤できます。

※HDCP信号を⼊⼒する場合は、使⽤機器などによって接続台数が異なります。

設置例

DIGITAL LINKについての詳しい情報は・・・
対応機器や設置例など、「DIGITAL LINK」でも詳しくご紹介しています。

DIGITAL LINK





接続端子


接続端子

1.リモート入力端子

2.シリアル入力端子

3.DVI-D出力端子

4.音声出力端子

5.音声入力端子

6.コンピューター1入力端子

7.LAN端子

8.DIGITAL LINK出力端子

9.HDMI 1端子

10.HDMI 2端子

11.ビデオ入力端子

12.コンピューター2入力端子


商品画像






オプション


信頼性を⾼めるソフトウェア

信頼性を⾼めるソフトウェア

トラブルの発⽣を検知・予測し、メンテナンスの時期をより効率的に管理。システムの信頼性を⾼めます。

予兆監視ソフトウェア
ET-SWA100


*オープン価格商品の価格は販売店にお問い合わせください。


主な仕様

ET-YFB200
入出力端子
DIGITAL LINK OUT 1
RJ-45 × 1 DIGITAL LINK接続用 (映像、音声、制御信号) HDBaseT™ 準拠
DIGITAL LINK OUT 2
RJ-45 × 1 DIGITAL LINK接続用 (映像、音声、制御信号) HDBaseT™ 準拠
LAN IN
RJ-45 × 1 ネットワーク接続用、10Base-T/100Base-TX、PJLink™ 対応
