システムカメラ AK-UCX100

4Kスタジオカメラ

2024年度第3四半期発売予定
本体希望小売価格 5,430,000円(税抜)

AK-UCX100メイン画像 発売予定

AK-UCX100

  • AK-UCX100

主な機能・特長

  • CCUを用いることなくカメラヘッド単体での運用も可能

  • 12G-SDI(× 2系統)、SMPTE ST 2110 、NDI® High Bandwidth、SRTなど多彩なインターフェースに対応

  • SMPTE ST 2110によるネットワークリダンダンシー(冗長化)に対応

  • HDR(HLG)/BT.2020とSDR/BT.709のサイマル運用が可能

  • 水平解像度2000TV本を実現

スタジオ撮影やスポーツ中継はもちろん、ライブイベントのステージ演出を高品質に撮影する4Kスタジオカメラ。水平解像度2000TV本を実現し、被写体のディテールを高精細に再現します。また、HLG/BT.2020の広いダイナミックレンジと色域により、豊かな階調・色彩のステージ演出を臨場感あふれる映像で伝えることができます。

さらに、AK-UCX100はカメラコントロールユニット(CCU)を用いることなくカメラヘッド単体での運用が可能。CCUレスで12G-SDI(× 2系統)のほか、 SMPTE ST 2110 、NDI® High Bandwidth、SRTなど多彩なIP規格に対応します。SMPTE ST 2110では、ネットワークリダンダンシー(冗長化)や、視覚的にロスレスな映像品質を低遅延で伝送できるJPEG XSに対応し、より円滑で安定したIP運用を実現します。

今、目の前の現場で求められる映像品質をかなえながらIPスタンダード時代へ向けて各種機能を備えたAK-UCX100が、ライブプロダクションでの革新的なワークフローを実現します。
※将来対応予定。

スタジオカメラ互換表はこちら

テクノロジー

CCUレス

CCUレス

19.29M  MOSセンサー

19.29M MOSセンサー

4K HDR Icon

4K HDR

ST 2110 リダンダンシー

ST 2110 リダンダンシー

12G SDI 2系統

12G SDI 2系統

NDI® High Band width内蔵のアイコン

NDI® High Bandwidth内蔵

RTMPS

RTMPS

SRTアライアンスのアイコン

SRTアライアンス

Jpeg XS 対応予定のアイコン

JPEG XS 対応予定

3G-SDI/LAN ※LANは将来対応予定

3G-SDI/LAN(LANは将来対応予定)

ND/FXフィルター

ND/FXフィルター

HD-LPF

HD-LPF(オプション)

4Kハイスピード Max2倍速、HDハイスピードMax2倍速

4Kハイスピード 最大2倍速、HDハイスピード 最大4倍速

4:2:2 10 bit

4:2:2 10 bit

2/3型バヨネット式

2/3型バヨネット式

USB PDのアイコン

USB PD

非圧縮長距離伝送2 km

非圧縮長距離伝送2 km

INTERCOM XLR ×2端子

INTERCOM XLR ×2

ビルドアップユニット(オプション)

ビルドアップユニット(オプション)

V-Log

V-Log

強み・特長

水平垂直ともに解像度2000TV本を実現

新MOSセンサーを搭載し、オーバーサンプリングにより水平垂直ともに2000TV本を実現。被写体のディテールを高精細に再現します。また、F10(2000 lx)の高感度でS/N 62 dB以上を確保し、暗所でも低ノイズで高品位な映像撮影が可能です。

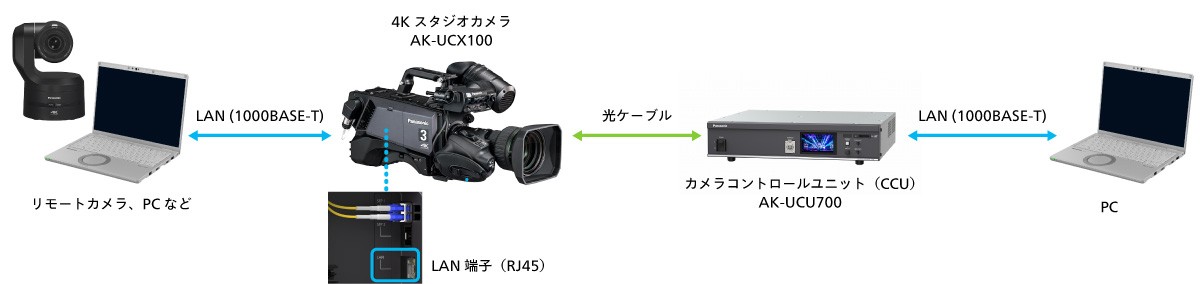

CCUレスで多彩なインターフェイスに対応

カメラコントロールユニット(CCU)を用いることなく、カメラヘッド単体での運用を実現。CCUレスで12G-SDIのほか、SMPTE ST 2110、NDI® High Bandwidth、SRTが利用でき、ベースバンドシステムにもIPシステムにも柔軟に対応することができます。また、当社製CCU AK-UCU700シリーズとの接続や、新開発のカメラファイバーアダプター AK-CFA100との接続も可能。現場の環境に合わせて幅広く選択することができます。

カメラコントロールユニット(CCU)AK-UCU700シリーズの製品情報はこちら

カメラファイバーアダプター AK-CFA100の製品情報はこちら




IPスタンダード時代を見越したSMPTE ST 2110対応

スタジオ撮影はもちろん、ライブプロダクションでの安定したIP運用を実現するため非圧縮4K映像が伝送可能なSMPTE ST 2110に対応。さらに、視覚的にロスレスな映像品質を低遅延で伝送できるJPEG XS※1 を採用し、帯域不足の環境下でも円滑な映像伝送を実現します。加えて、ネットワークに接続されたカメラをタグ付けしてグループ化する「タグVLAN機能※2 」を搭載し、大規模ネットワーク運用時の管理を円滑化。映像品質から運用性の向上まで、IP化における様々な課題を解決します。

※1:将来対応予定。
※2:タグVLAN機能へはファームウェアのバージョンアップにより将来対応予定。

UCX100 IPネットワークで見る他拠点管理



ST 2110のリダンダンシー運用に対応

リダンダンシー運用(冗長化)に対応。さらに、IP運用時もSMPTE ST 2110によるネットワークリダンダンシーに対応しています。

リダンダンシー運用構成例の画像



HLG/BT.2020とSDR/BT.709のサイマル運用が可能

広いダイナミックレンジで明暗の細かな階調を表現するHLG(Hybrid Log Gamma)に対応。また、自然界のほぼ全ての色を再現できるITU-R BT.2020により、色再現性に優れた映像表現を実現します。SDR/BT.709とのサイマル運用も可能なため、コンテンツごとに適切な色表現を行うことができます。

HLG/BT.2020とSDR/BT.709のサイマル運用が可能



HDローパスフィルターでモアレを低減

LEDウォール撮影時に起こりがちな輝度モアレ・色モアレを抑制するHDローパスフィルターを搭載。LEDウォールを使ったライブステージの演出を美しく撮影することができます。

※有償オプションで対応。




当社製リモートカメラとの連携が可能

4Kインテグレーテッドカメラと組み合わせることで、同一のリモートオペレーションパネル(ROP)を使用してスムーズな色合わせが可能です。現場作業を省力化しながら、マルチアングルの迫力ある画づくりを行うことができます。

当社製リモートカメラとの連携が可能

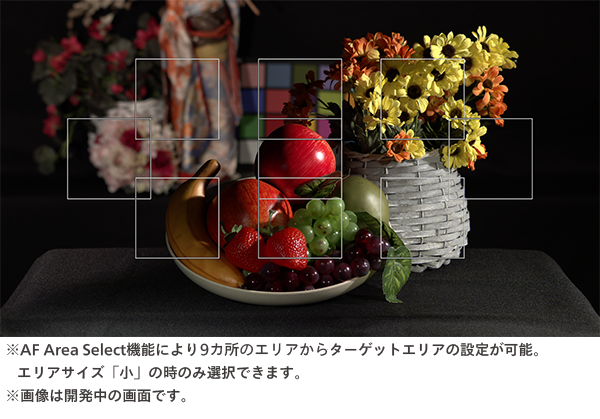

高精度なフォーカスアシスト機能

フォーカスポイントをガイド表示でサポートする高精度フォーカスインジケーターや、像面位相差による測距技術を活用して合焦状態をアイコンで表示するフォーカスガイドを搭載。二度とない一瞬を美しく表現するライブプロダクションでのさらなる使いやすさを実現しました。また、ビューファインダー使用時に暗部のコントラストを高めることで、VF上の視認性を高めるVF暗部ブースト機能を搭載しています。




映像、データ伝送(TRUNK)機能

映像やデータを、カメラとCCU間で光ケーブルのみで伝送ができるため、運用状況に合わせたシステムアップが可能です。

  • 3G-SDI(CCU/CFA→カメラ)2系統(FS内蔵):
    プロンプター、Fixed Returnやカメラ側でのモニタリング(スタジオフロアモニター)等に利用できます。
  • 3G-SDI(カメラ→CCU/CFA)1系統 (FS内蔵):
    スタジオやフィールド等での手持ちカメラやリモートカメラの映像を出力します。 カメラ側の映像入力にFS(frame synchronizer)を内蔵しているため、非同期映像信号でも利用できます。

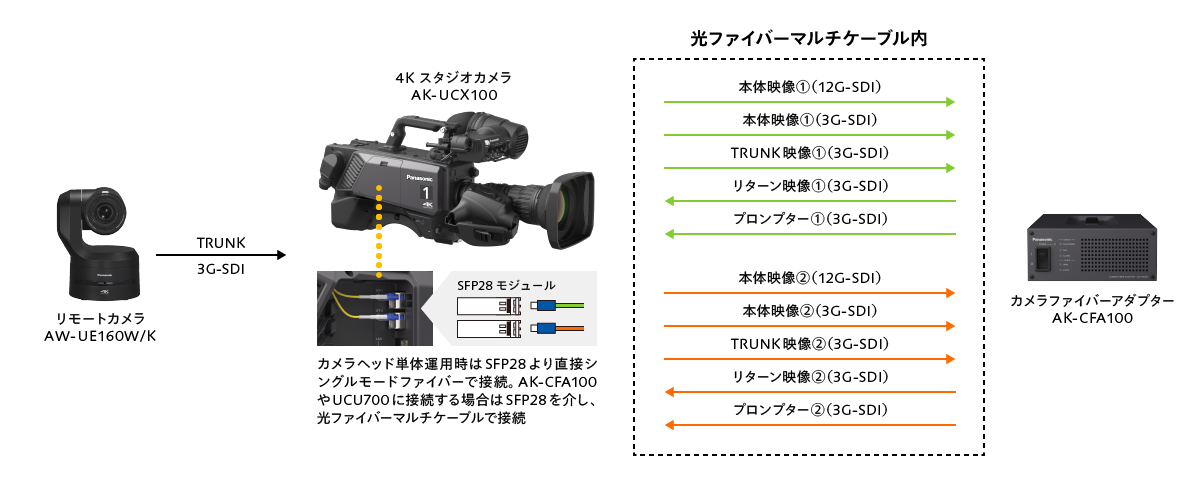

TRUNKの活用例(リダンダンシー)


TRUNKの活用例(リダンダンシー)の画像



4K 2倍速、HD 4倍速のハイスピード撮影に対応

4K時最大2倍速、HD時最大4倍速のハイスピード撮影に対応。スポーツをはじめ、躍動的な映像コンテンツ制作に豊かな表現力を与えるハイスピード撮影が可能です。
4K:2倍速
HD:2倍速、3倍速、4倍速




その他の機能

  • SFP28スロット×2による4Kリダンダント接続に対応。
  • 外部同期信号を入力してカメラの映像を外部信号に同期させるGenlock INや、リファレンス出力に対応。
  • ネットワークに接続した外部機器との間でタリー情報やバスの切り替え、素材名情報の送受信が可能なTSL5.0※1に対応。
  • Clear、1/2、1/4、1/16、1/64から選択可能なNDフィルターを内蔵。

※ 1:TSL5.0はタリーのみ対応
※ NDI®は映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。

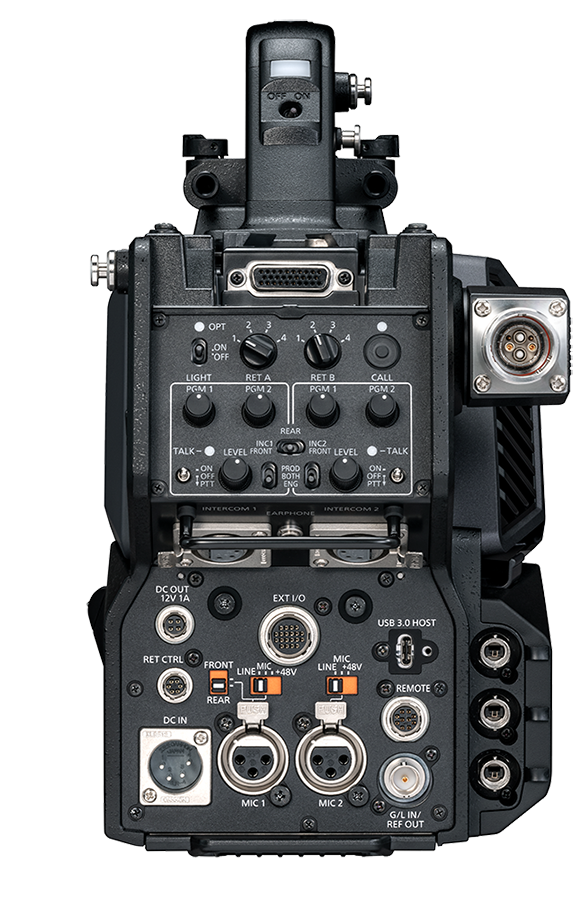

背面端子部

UCX100背面画像

ソリューション


スタジアム(スポーツ)

スタジアム(スポーツ)

スタジアムでの競技撮影に、12G-SDIシステムで高い運用性を確保

スマートスタジオ(放送・プロダクション)

スマートスタジオ(放送・プロダクション)

IT/IPプラットフォーム“KAIROS”による新しいスマートスタジオ

eスポーツゲーム(eスポーツ)

eスポーツゲーム(eスポーツ)

世界的に熱狂的なファンが集うeスポーツゲーム。会場内のみならず場外へも興奮と熱気を伝えるため、カメラやディスプレイなどの多くの映像機器が使用されます

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。


カメラシステムスペシャルサイト

AK-UCX100
カメラ部
撮像素子

1929万画素、MOSセンサー

光学フィルター

ND:CLEAR、1/2、1/4、1/16、1/64
FX:CLEAR、CLEAR(OP)、CROSS、Diffusion、CAP
※Option:HD-Low Pass filter

レンズマウント

2/3型 バヨネット式

感度

2撮影モード
[LOW LIGHT]:F10 (59.94 Hz)/F11 (50 Hz)
[NORMAL]:F6 (59.94 Hz)/F7 (50 Hz)
2000 lx、3200 K、白反射率89.9%時

S/N

62 dB以上
