800MHz帯ワイヤレスマイクシステム
製品一覧
パナソニックの強み
パナソニックの800MHz帯ワイヤレスマイクシステムは、受信状態を目視できるなど、その運用面にも考慮した工夫が施されています。 もちろん、基本性能として求められる音声の明瞭な伝達も、長年培ってきた技術力で実現しています。
特長1. 受信時混信低減
チャンネル設定を正しく行っていても、近くのマイクから影響を受ける高調波歪みがあります。
・使用しているマイクにあった、受信信号の減衰量を自動調整し近くで使われているワイヤレスマイクからの混信を低減します。
・減衰量の設定変更、自動調整の解除が可能です。
特長2. 待機時混信低減
ワイヤレスマイクを使用していなくても、受信機は周囲からの混信波を受信することがあります。
・ワイヤレスマイクを使用していない時は混信波の微弱な電波をカットし、ワイヤレスマイクを使用時には、電波を検出すると受信感度を自動的に切り替えます。
・ワイヤレスマイクの電波の受信感度切換レベルの設定変更、解除が可能です。
特長3. 受信レベル表示
ロータリースイッチ※で E に設定
・受信レベル表示モードにすれば、表示灯にアンテナα、アンテナβの受信レベルを表示することができます。
システム例
２波システム（大学や専門学校の講義室、企業会議室など）
・必要最小限の構成で、使いやすい拡声環境を構築。
大学や専門学校の講義室、企業会議室など
構成例

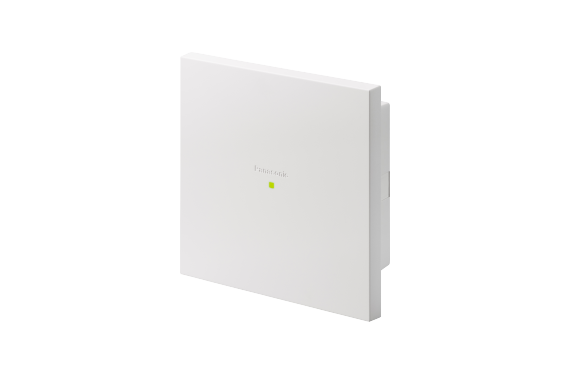

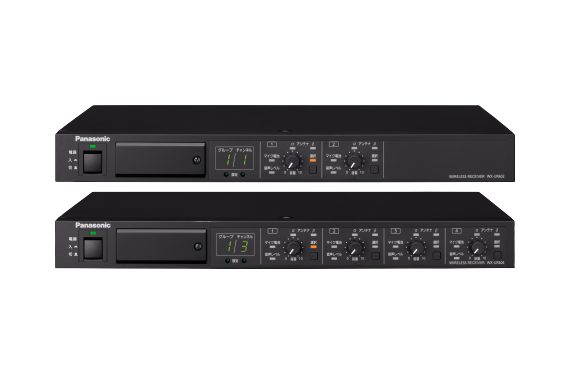

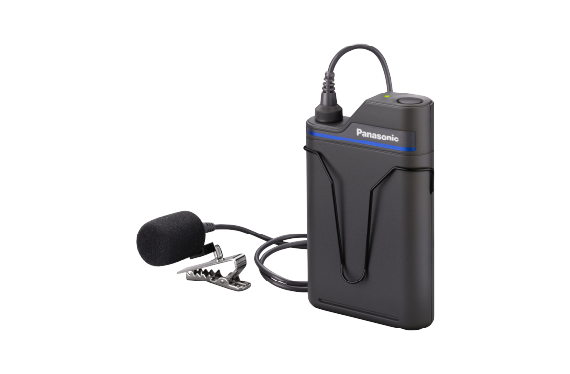

| 800MHz帯ワイヤレス受信機 ワイヤレスチューナーユニット 800MHz帯天井取付用ワイヤレスアンテナ 800MHz帯ワイヤレスマイクロホン 800MHz帯タイピン形ワイヤレスマイクロホン |
WX-UR502 1台 WX-UD500 1台 WX-4970 2台 WX-4100B 1本 WX-4300B 1本 |
4波システム（講演会場など）マイク１：司会用 マイク2：講演用 マイク３/４：質疑応答用
・講演用マイクと司会用マイク、質疑応答マイクで円滑に運営。
講演会場など
構成例
| 800MHz帯ワイヤレス受信機 ワイヤレスチューナーユニット 800MHz帯天井取付用ワイヤレスアンテナ 800MHz帯ワイヤレスマイクロホン 800MHz帯卓上型ワイヤレスマイクロホン |
WX-UR504 1台 WX-UD500 2台 WX-4970 2台 WX-4100B 3本 WX-4600(販売完了) 1本 |
多チャンネルシステム（会議室など）＜30波システムの例＞
・卓上タイプのワイヤレスマイク30本をスマートに運用。 （フロアの広さ32 m×32 m程度の場合）
会議室など
構成例
| 800MHz帯ワイヤレス受信機 800MHz帯ワイヤレス混合分配器 ワイヤレスチューナーユニット 800MHz帯天井取付用ワイヤレスアンテナ 800MHz帯卓上型ワイヤレスマイクロホン |
WX-UR504 8台 WX-4910 2台 WX-UD500 14台 WX-4970 8台 WX-4600(販売完了) 30本 |
トピックス
システム構築について、もう少しだけ詳しくご紹介。
チャンネルプランについて
第１グループと第３グループの組み合わせについて
第１グループと第３グループ以外の組み合わせ、または第３グループと第１グループ以外の組み合わせについて
同一グループを使う組み合わせについて
多数の部屋で使用する組み合わせについて
アンテナ構成と受信機、混合分配器の構成について
使用する面積が1,000 m2、2,000 m2、3,000 m2の例（パチンコ店は電波状況が悪いため、140 m2、280 m2、420 m2の例）
使用する面積が4,000 m2、6,000 m2の例（パチンコ店は電波状況が悪いため、560 m2、700 m2の例）
＜補足＞ローカル入出力端子の接続について
