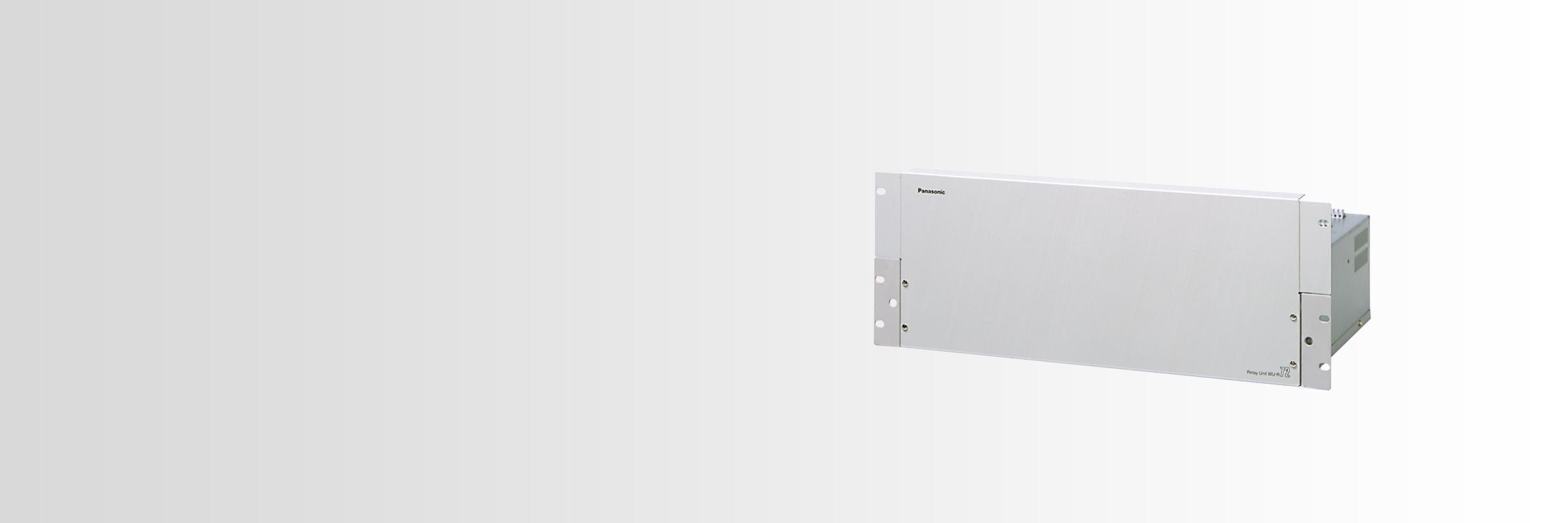

リレーユニット WU-R72/WU-R73
リレーユニット WU-R72/WU-R73
ラック形非常用放送設備 リレーユニット WU-R72/WU-R73

リレーユニット

本体希望小売価格 WU-R72 オープン価格(非常30局・一般30局) WU-R73 オープン価格(非常10局・一般10局)

リレーユニットWU-R72/WU-R73

リレーユニット WU-R72/WU-R73

  • WU-R72
  • WU-R73

主な機能

  • 非常用放送設備から非常放送や業務放送するとデスク形アンプからの放送を遮断し、非常用放送設備からの放送が流れます。

  • 非常入力をN(信号)、R(緊急)、COM(共通)の3 線式にし、非常用放送設備からの業務放送をアッテネーター有効にします(非常放送はアッテネーター解除します) 。

  • 入出力線接続に即結端子を採用し工事性がさらに向上。

  • AC/DC24V両用電源で使用可能。

お問い合わせ 販売店一覧

デスク形アンプと非常用放送設備のスピーカーを兼用する場合に必要です。

リレーユニット WU-R72/WU-R73

お問い合わせ 販売店一覧

強み・特長

概要

  • 非常用放送設備から非常放送や業務放送するとデスク形アンプからの放送を遮断し、非常用放送設備からの放送が流れます。
  • 非常入力をN(信号)、R(緊急)、COM(共通)の3 線式にし、非常用放送設備からの業務放送をアッテネーター有効にします(非常放送はアッテネーター解除します) 。
  • 入出力線接続に即結端子を採用し工事性がさらに向上。
  • AC/DC24V両用電源で使用可能。
  • 回線切換リレーは内蔵されています。

※WL-K600との組み合わせ時には回線切替できません。

寸法図(単位:mm)

リレーユニット WU-R72


リレーユニット WU-R72 寸法図(単位:mm)

リレーユニット WU-R73

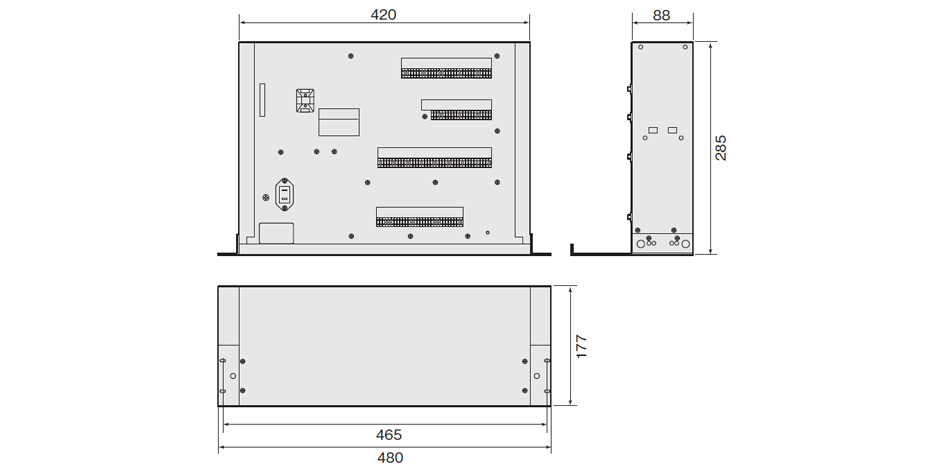

リレーユニット WU-R73 寸法図(単位:mm)

ダウンロード

主な仕様

WU-R72 WU-R73
電源
AC100 V 50/60 Hz DC24 V
AC100 V 50/60 Hz DC24 V
制御回線
業務放送 30回線 非常放送 30回線
業務放送 10回線 非常放送 10回線
1回線あたりの最大W数
200 W
200 W
音声入力
調整卓用 3系統 非常用放送設備用 1系統
外部制御入力
EMG24Vブレイク、RU+、チャイム優先、ラック起動
EMG24Vブレイク、RU+、ラック起動
