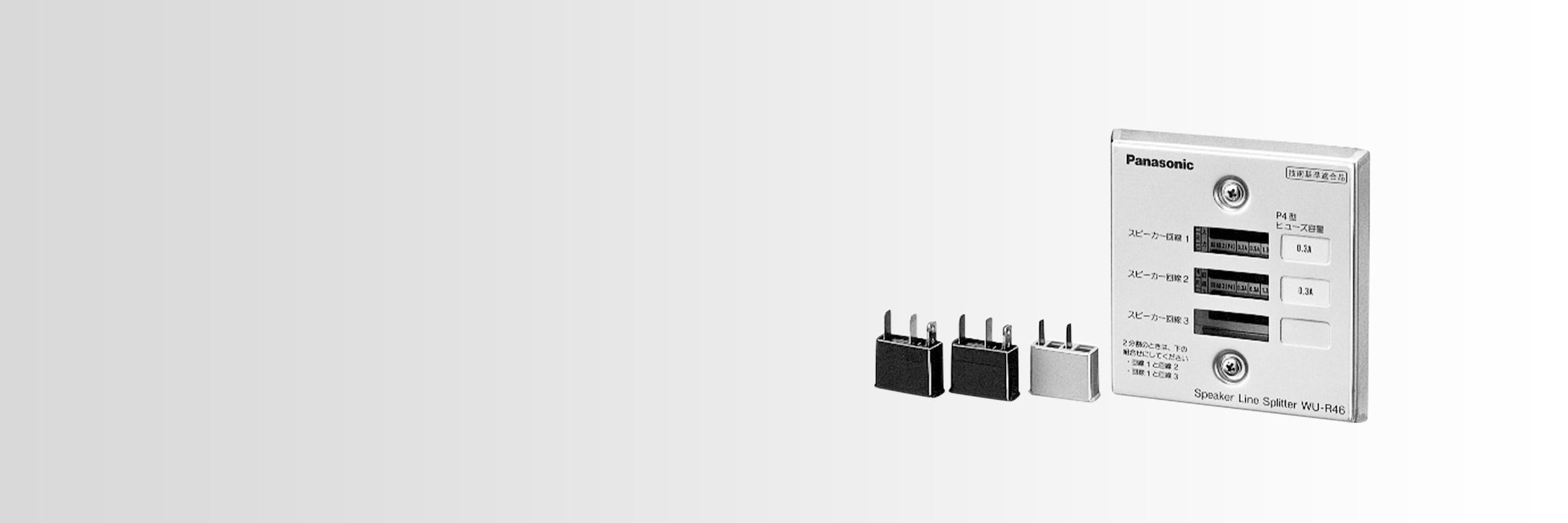

スピーカー回線分割装置 WU-R46
スピーカー回線分割装置 WU-R46
ラック形非常用放送設備 スピーカー回線分割装置 WU-R46

スピーカー回線分割装置

本体希望小売価格 WU-R46 27,000 円(税抜) <0.3 Aヒューズ3個付属> ヒューズ P403/405/413/420

スピーカー回線分割装置WU-R46

スピーカー回線分割装置 WU-R46

  • WU-R46

主な機能

  • 短絡を表示するヒューズを分割したスピーカー回線ごとに取付可能。どのスピーカー回線が短絡したかすぐ確認できメンテナンスが容易です。

  • すべての分割スピーカー回線が短絡すると、非常用放送設備側でも表示。

お問い合わせ 販売店一覧

非常放送用のスピーカー回線を2 ~ 3分割する装置です。

スピーカー回線分割装置 WU-R46

お問い合わせ 販売店一覧

強み・特長

概要

  • 短絡を表示するヒューズを分割したスピーカー回線ごとに取付可能。どのスピーカー回線が短絡したかすぐ確認できメンテナンスが容易です。
  • すべての分割スピーカー回線が短絡すると、非常用放送設備側でも表示。

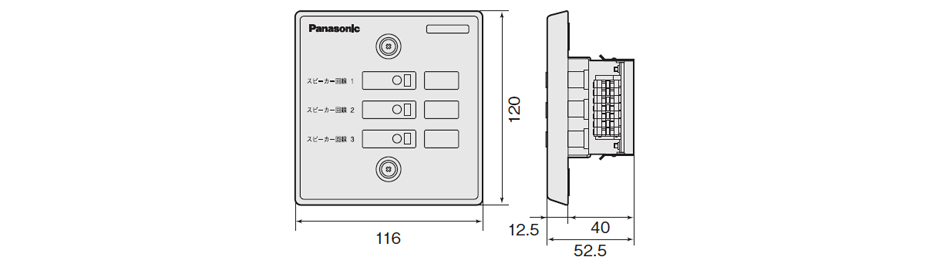

寸法図(単位:mm)

寸法図


スピーカー回線分割装置 WU-R46 寸法図

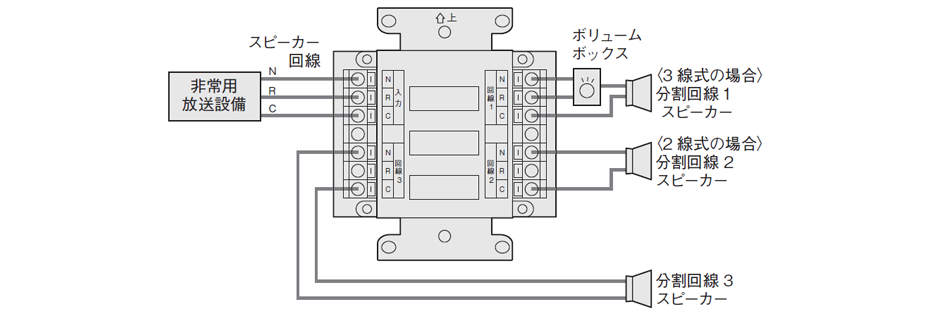

回路図


スピーカー回線分割装置 WU-R46 回路図

ダウンロード

関連機器

ヒューズ品番 P403 P405 P413 P420
当社同等品(生産完了) WK-P03 WK-P05 WK-P13 WK-P20
ヒューズ容量 0.3 A 0.5 A 1.3 A 2.0 A
1分割回線あたりの最大許容出力 21 W 35 W 91 W 140 W

お問い合わせ先
株式会社 大東クリエート
TEL:03-5721-7551
http://www.daitocreate.com/inquily/

主な仕様

WU-R46
スピーカー分割数
2 〜3
スピーカー入力回線最大W数
210 W(非常用放送設備からの出力)
1系統の分割スピーカー回線最大W数
140 W(ただし3系統の合計W数は210 W以下)
スピーカー回線短絡保護
警報ヒューズ
適合ボックス露出
JIS C 8340(2 個口) ※深さ40 mmの浅型は使用不可。埋込 JIS C8336(2 個口) ※カバーなしスイッチボックスは使用不可。
